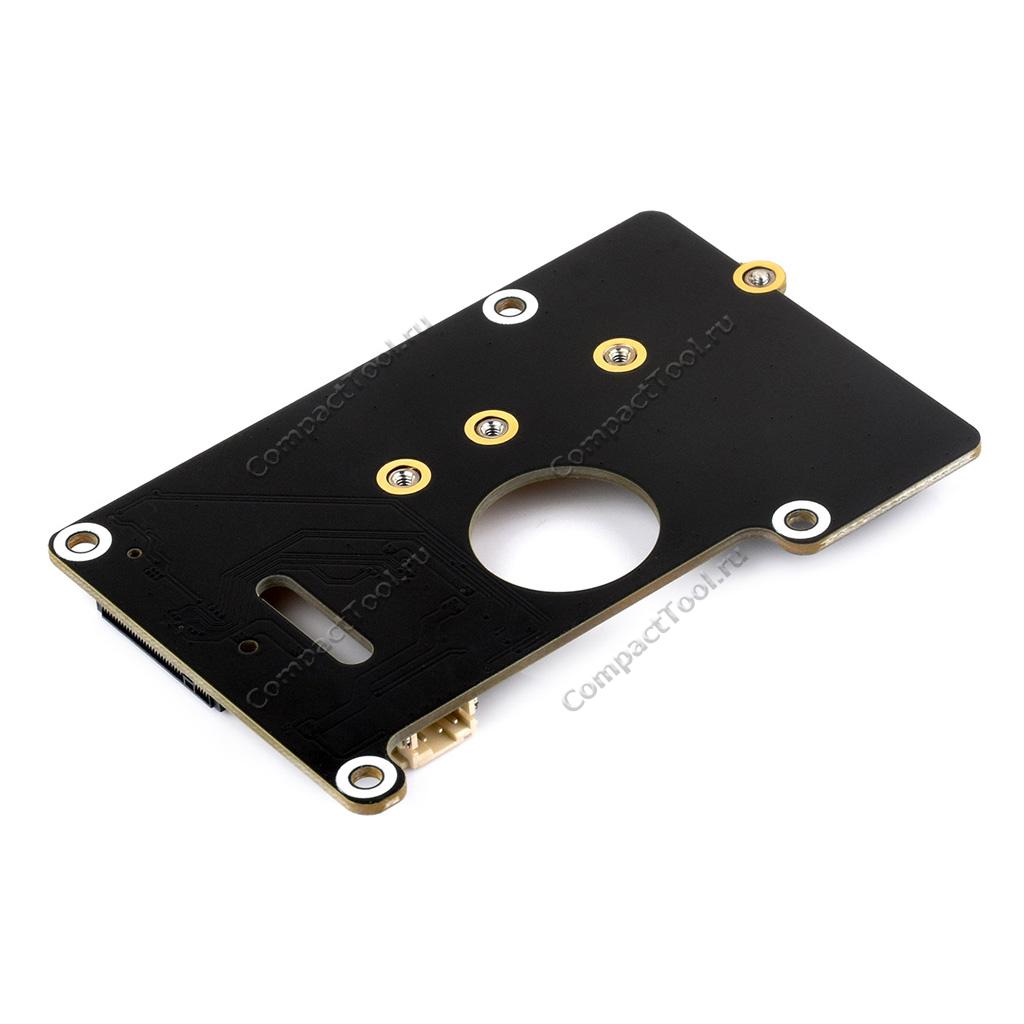

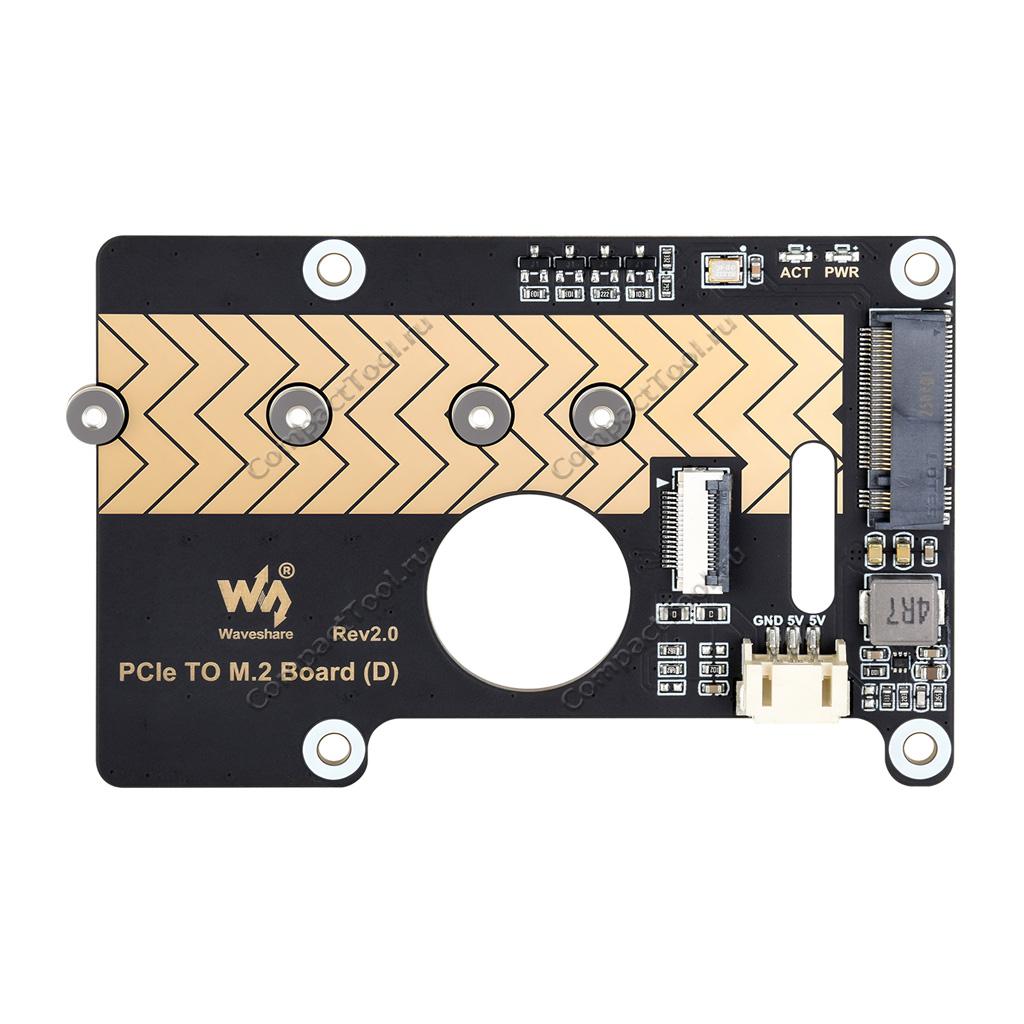

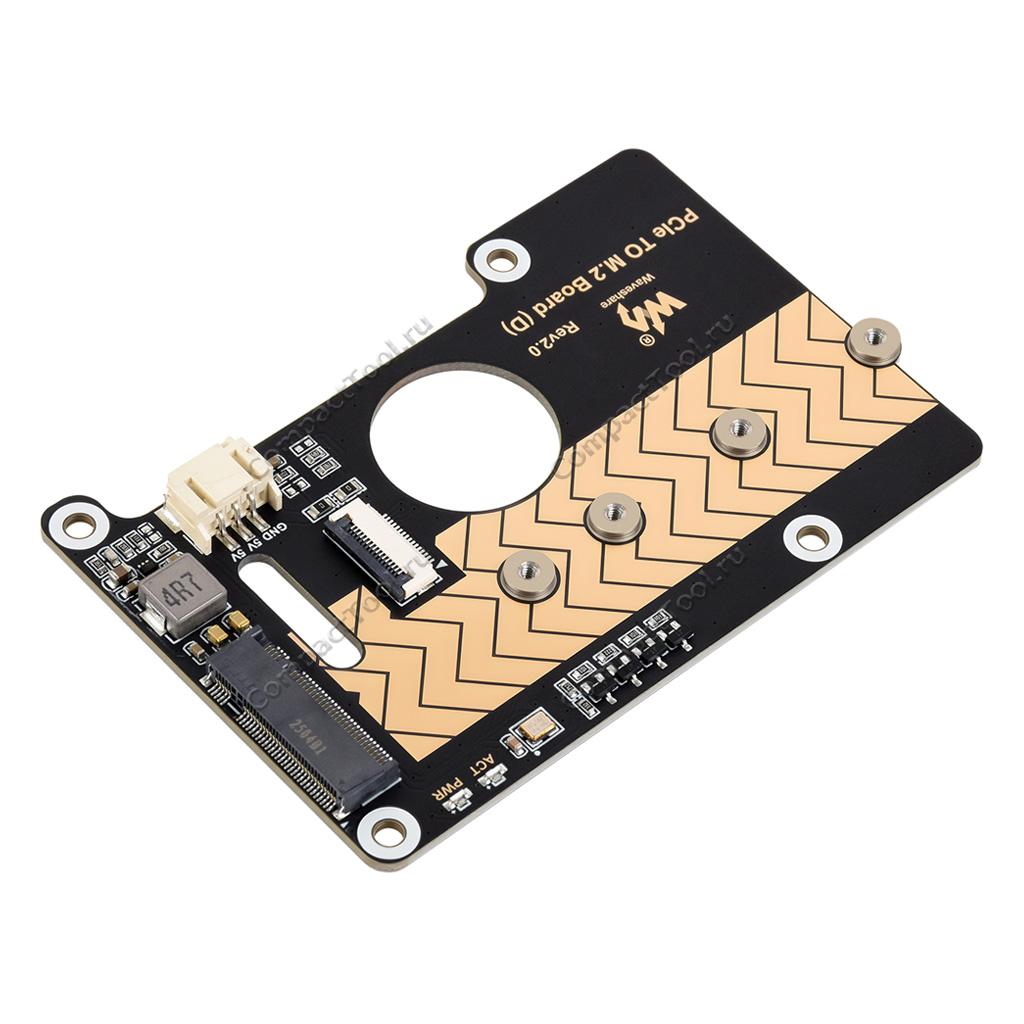

PCIe TO M.2 Board (D) Waveshare Адаптер NVME M.2 для Raspberry Pi 5

Технические характеристики

• Модель: PCIe TO M.2 Board (D) Waveshare
• Напряжение питания: 5В (через PCIe или GPIO)
• Совместимость с одноплатными ПК (SBC): Raspberry Pi 5
• Количество слотов M.2 M-Key (B&M Key): 1
• Совместимые размеры NVME-модулей: 2230, 2242, 2260, 2280
• Соответствие спецификации PCIe: Gen2, Gen3
• Контроллер питания NVME: MP1658 (AWKN SOT563)
• Индикация: рабочее состояние, активность NVME
• Размеры: 88.00 x 56.50 x 9.60мм
• Вес (брутто): 45г.

Комплектация

• 1х Модуль адаптера PCIe TO M.2 Board (D) Waveshare
• 1х Кабель FPC 16х0.5 40мм (асимметричный)
• 1х Кабель PH2.0 3PIN ~50мм
• 1х Набор креплений (винты, стойки)

Архитектура одноплатного ПК Raspberry Pi 5 со свободным доступом к одноканальной шине PCIe 2.0 предоставляет возможность добавления платформе нового функционала с использованием разнообразных специализированных модулей и плат расширения HAT. Наиболее востребованным решением для пользователей Raspberry Pi 5 является возможность интеграции электронных модулей, спроектированных в соответствии со спецификацией высокоскоростного протокола NVME M.2, к которым относятся растущее число многообразных моделей ИИ-ускорителей и твердотельных SSD-накопителей. Плата адаптера PCIe TO M.2 Board (D) Waveshare обеспечивает совместимость RPi5 c любыми устройствами SSD NVME M.2 с шиной PCIe второго (Gen2), либо третьего (Gen3) поколения в широком диапазоне физических размеров: 2230, 2242, 2260 и 2280. Адаптер поддерживает жёсткие диски с величиной встроенной памяти до 1ТБ, обладает максимально простыми подключением и настройкой ПО.

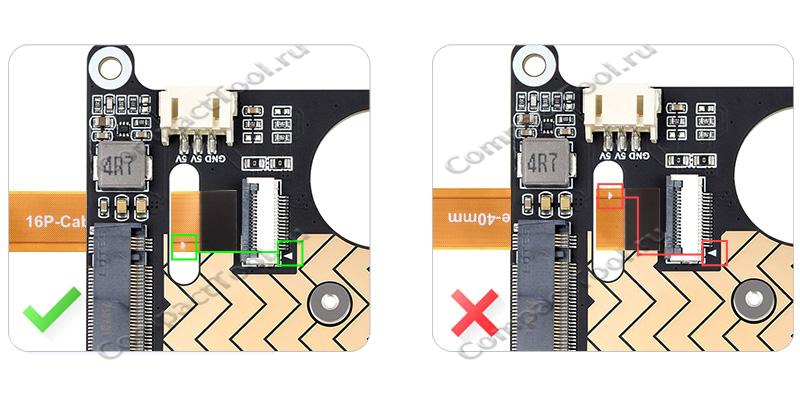

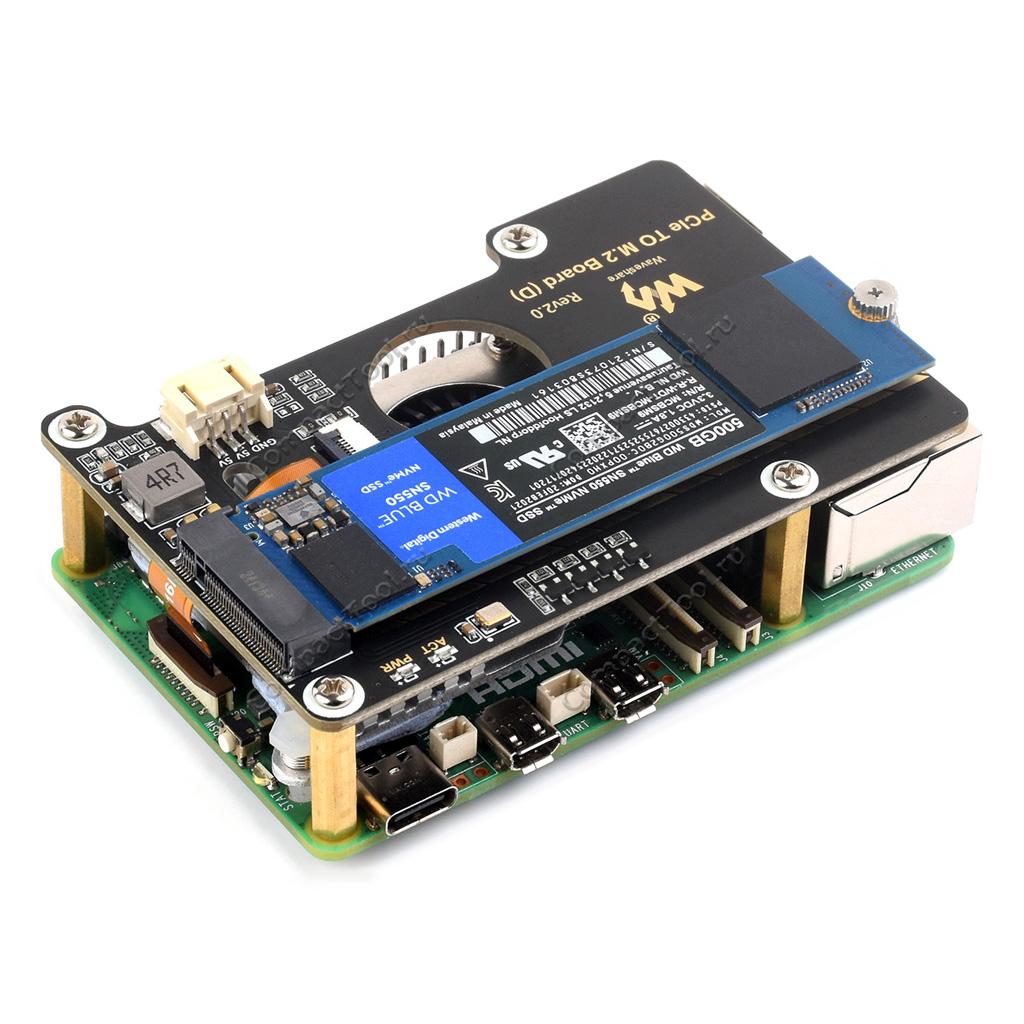

Единственный порт NVME адаптера PCIe TO M.2 Board (D) располагается в направлении всей длины платы таким образом, чтобы легко поместились M.2-модули любого подходящего размера. Плата адаптера крепиться 4-мя стойками к одноплатному ПК RPi 5 и полностью перекрывает всю компоненты Raspberry Pi 5 с верхней стороны. Это следует учитывать, если планируется присоединение к коннекторам Cam/Disp внешних камер и дисплеев. Открытой остаётся лишь вся 40-контактная колодка цифровых портов общего назначения GPIO главного процессора Raspberry Pi, предназначенных для коммуникации с дополнительной периферией. Плоский печатный кабель FPC16*0.5 для связи между PCIe TO M.2 Board D и Raspberry Pi 5 не асимметричен в разводке токопроводящих дорожек, первый его вывод промаркирован шелкографической меткой на плате адаптера.

Физические размеры, мм

Документация

1. Инструкция по настройке ПО (англ., PDF)
