PCA9515A повторитель шины I2C/SMBus 2-канальный 2-направленный репитер

Двухпроводный последовательный интерфейс связи I2C, известный также под названиями IIC или TWI, включая его технически схожее ответвление SMBus, широко используется в современной микроэлектронике. Шина I2C очень часто встречается в бытовых приборах: смартфонах, планшетах, настольных и портативных ПК, а также в различных узлах промышленно-производственного и медицинского оборудования. Коммуникационный интерфейс I2C позволяет организовать двунаправленную связь в полудуплексном режиме между двумя и более микроконтроллерами, (поддерживается до 127 устройств на линии). Главным недостатком аппаратных возможностей I2C остаются короткая дистанция связи и невысокая скорость передачи информации на частоте до 400кГц.

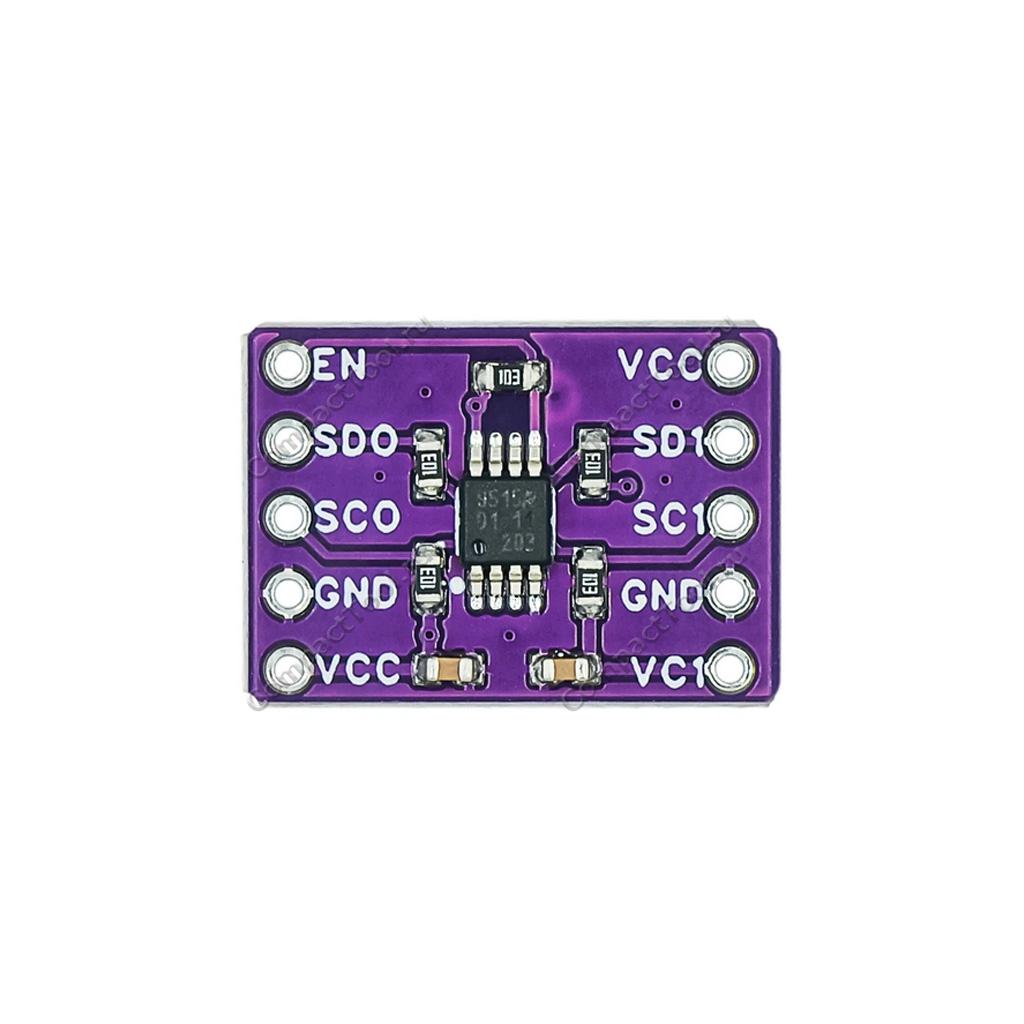

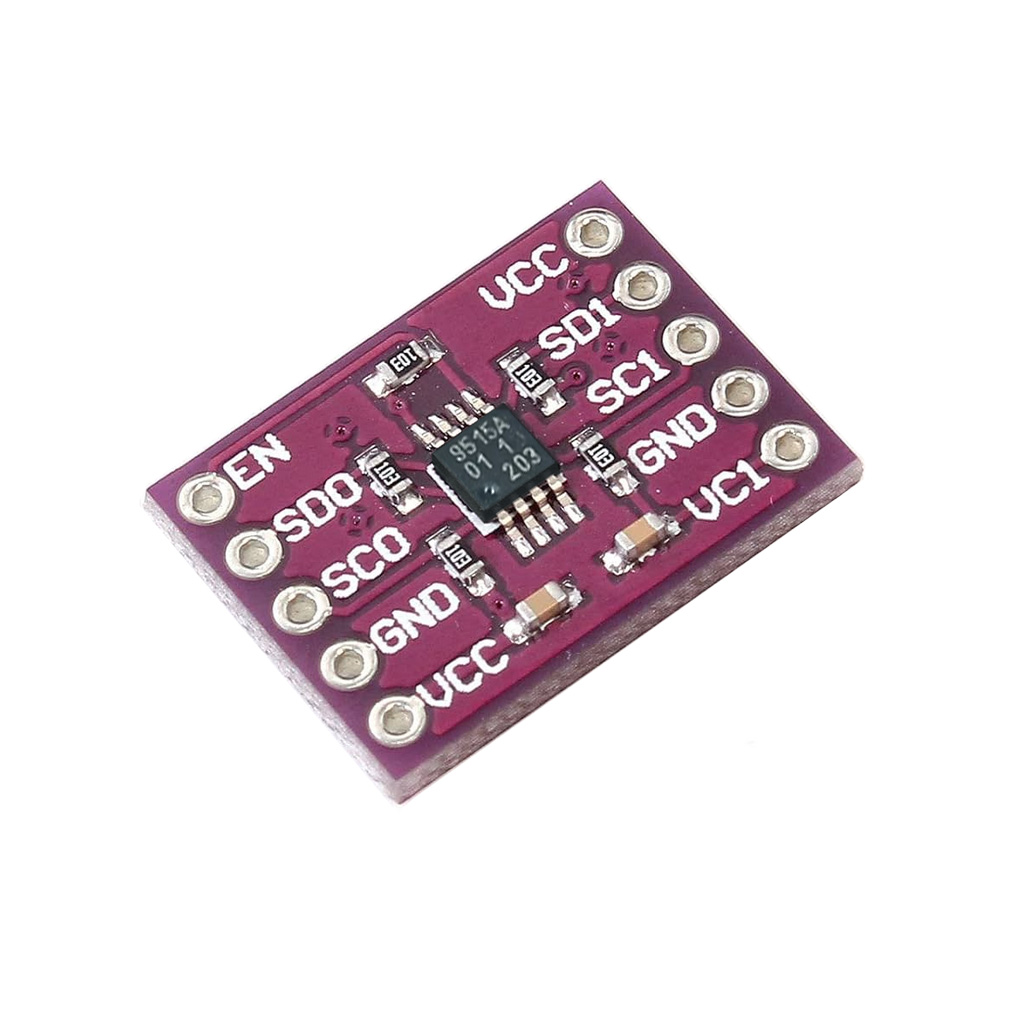

Плата I2C-повторителя с чипом PCA9515A обеспечивает фактическое удвоение дистанции связи между электронными модулями. Модуль репитера совместим с 3.3-вольтовой логикой, входы/выходы PCA9515A толерантны к дискретным сигналам 5.5-вольтового уровня напряжения. Линии SDAх и SCLх микросхемы I2C-повторителя подтянуты через резисторы к двум раздельным входам напряжения VCC0 и VCC1, благодаря чему доступна опция согласования 3.3-вольтовых сигналов с сигналами другого уровня ниже +5.5 вольт. Управление функционированием PCA9515A предусматривается отдельно выведенным логическим входом с маркировкой EN (Enable), активным по умолчанию. Каскадное подключение нескольких I2C-репитеров не допускается ввиду отсутсвия контроля направления потока, проходящего по линии.

Характеристики: Модель: PCA9515A 2CH I2C Repeater Module / CJMCU-9515 / аналог Напряжение питания: +3.3 ~ 5.5В DC Потребление тока, макс.: 6 мА Аппаратная совместимость: низкоскоростная последовательная шина I2C, IIC, TWI, SMBus Чип-контроллер: PCA9515ADP Двунаправленные каналы: 2, линия SDA0+SDA1 и линия SCL0+SCL1 Неактивное состояние входов/выходов: высокоимпедансное (открытый коллектор) Напряжение логических сигналов, макс.: 5В Емкостная нагрузка I2C-линии, макс.: 400пФ Коммуникационные режимы*: Standart-mode (100кГц) и Fast-mode (400кГц) Управление: дополнительный логический вход EN Каскадное соединение: не допускается последовательное включение 2х и более модулей PCA9515 Температура эксплуатации: -40°C ~ +85°С Размеры: 18 х 13 х 2.5мм Вес: 1.4г * Максимальная частота системных операций должна быть менее 100кГц или 400кГц из-за задержек, добавляющихся интегрированной схемой репитера

Комплектация: 1х PCA9515A 2CH I2C Repeater Module Упаковка: Антистатический пакет Размеры: 25 х 18 х 3 мм Вес брутто: 3 г.

Имя контакта	Описание	Имя контакта	Описание
EN	Управление функциональность PCA9515A, активный высокоуровневый сигнал (по умолчанию)	VCC0	Напряжение питания PCA9515A. Логический уровень входов/выходов SDA0 и SCL0
SD0(SDA0)	Двунаправленная линия данных I2C/TWI	SD1(SDA1)	Двунаправленная линия данных I2C/TWI
SC0(SCL0)	Двунаправленная линия синхронизации I2C/TWI	SC0(SCL0)	Двунаправленная линия синхронизации I2C/TWI
GND	Общий (минусовой)	GND	Общий (минусовой)
VCC0	Напряжение питания PCA9515A. Логический уровень входов/выходов SDA0 и SCL0	VCC1	Логический уровень входов/выходов SDA1 и SCL1

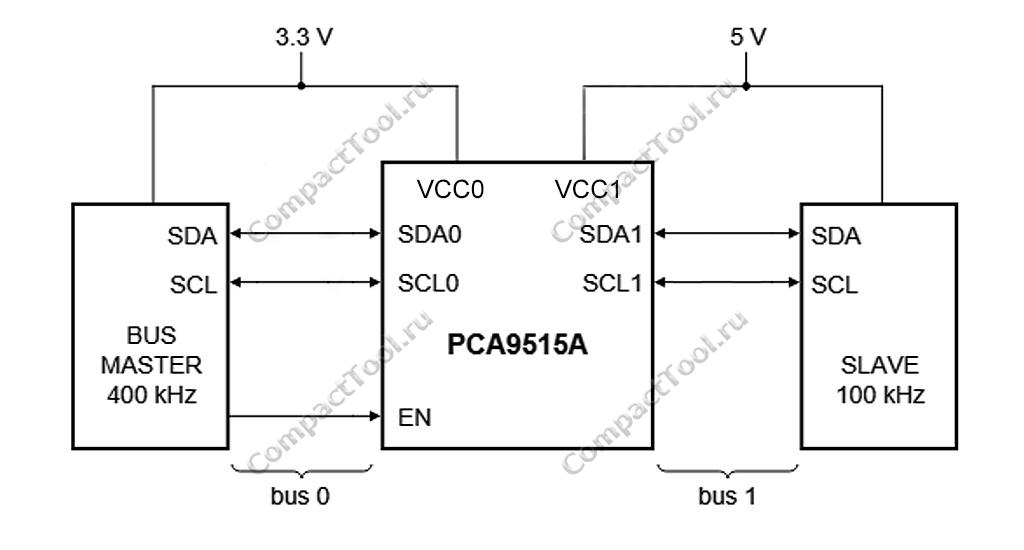

Схематичный пример согласования I2C-устройств с разным уровнем логических сигналов и скоростью связи.

Документация

> Спецификация I2C-повторителя PCA9515A
