Оценочная плата Larduino L-Nano LGT8F328P-LQFP32 MiniEVB mUSB v1324

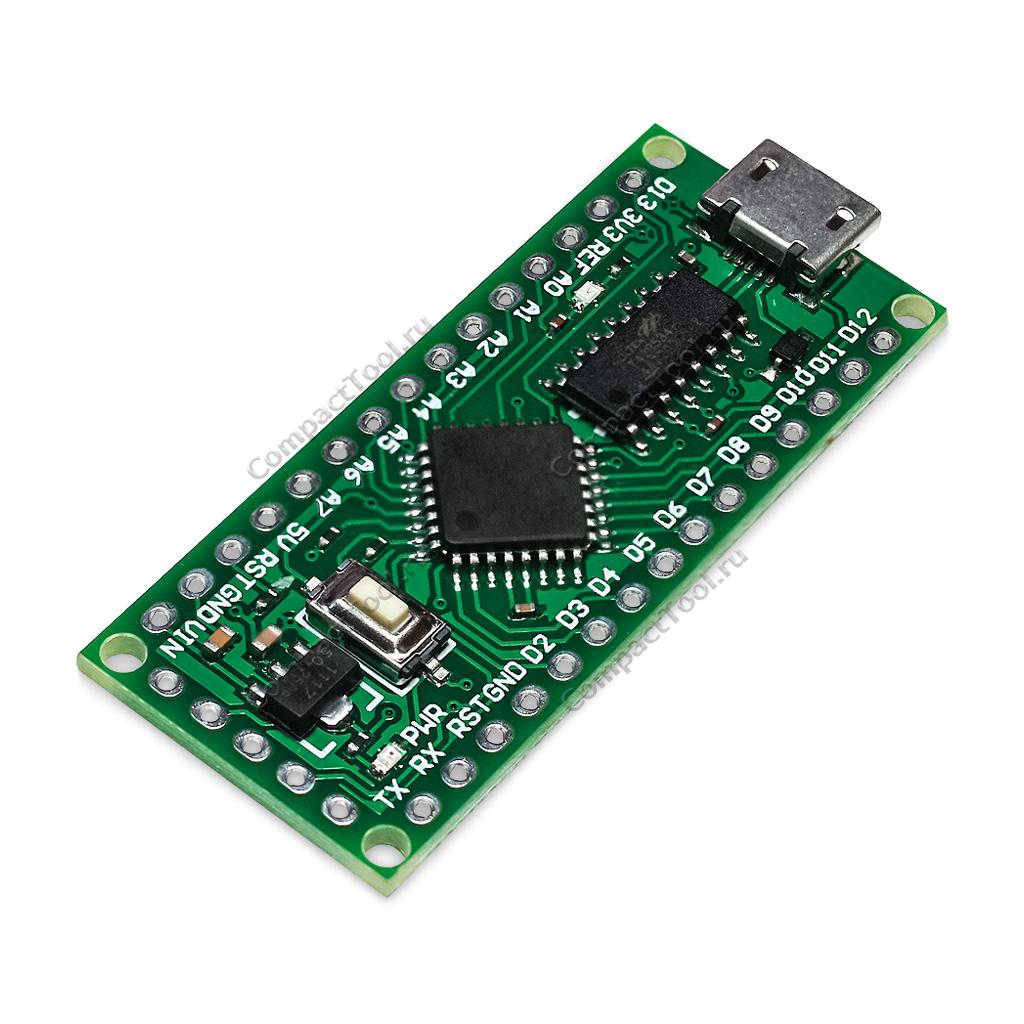

Larduino L-Nano — это оценочная плата с 8-битным программируемым микроконтроллером AVR LGT8F328P, cозданным производителем LogicGreen по аналогии с чипом Atmega328P. Контроллер LGT8F328P обладает схожим функционалом и предлагает их улучшенные и расширенные версии, такие как: увеличенная до 32МГц частота ядра, наличие ускорителя вычислений и уникального идентификатора чипа (GUID) встроенного 8-битного ЦАПа, 12-битного АЦП и двух компараторов, многоступенчатая модель опорного аналогового напряжения, возможность хранения до 8КБ пользовательских данных в виртуальной E2PROM (выделяется из флеш-памяти) и др. В чипе LGT8F328P присутствует 4 силовых вывода, которые позволяют запитывать высоким током до 80мА подключенные датчики, сенсоры, небольшие дисплеи, маломощные реле и другую периферию (функция активируется через управляющий регистр). Для коммутации с внешним оборудованием предусмотрено по одному интерфейсу USART, SPI и I2C/IIC/TWI. Плата Larduino L-Nano оснащена USB-портом формата Micro-B для подключения к хосту.

Характеристики: Модель: Larduino L-Nano LGT8F328P-LQFP32 MiniEVB v1324 Напряжение питания: 3.3 ~ 5.5В DC Выходное напряжение: 3V3 (нагрузка до 70мА), 5V (нагрузка до 500мА) Контроллер: 8-разрядный AVR LGT8F328P в корпусе LQFP32, LogicGreen Тактовая частота: 0 ~ 32 МГц Память: ОЗУ 2 КБ, ПЗУ 32 КБ флеш, EEPROM 0/1/2/4/8 КБ (эмуляция во флеш ПЗУ с коэффициентом х2) Внешний кварцевый резонатор частоты: нет Цифровые входы-выходы: 14 (26) Аналоговые входы (ADC): 8, 12-разрадный АЦП Аналоговые выходы (DAC): 1, 8-разрядный ЦАП Опорное напряжение встроенного компаратора (AREF): 1.024В, 2.048В, 4.096В Выходы с ШИМ: 8 Высокотоковые выходы (нагрузка до 80мА): 4 Интерфейсы: GPIO, USART, I2C, SPI, SDW Чип последовательной связи USB-UART: HT42B534-2 Holtek Индикация: питание, программируемый светодиод D13 (порт PB5) Среда программирования: LGTSDK_Builder, Arduino IDE 1.8+, IAR Workbench for AVR 8.0+, WinAVR, Hi-TECH PICC 9.83+ и др. Цвет маски текстолита: зелёный Размеры: 45 х 18.5 х 4 мм Вес нетто: 5 г.

Комплектация: 1х Модуль Larduino L-Nano LGT8F328P-LQFP32 MiniEVB Упаковка: Антистатический пакет Размеры: 70 х 40 х 5 мм Вес брутто: 6.5 г.

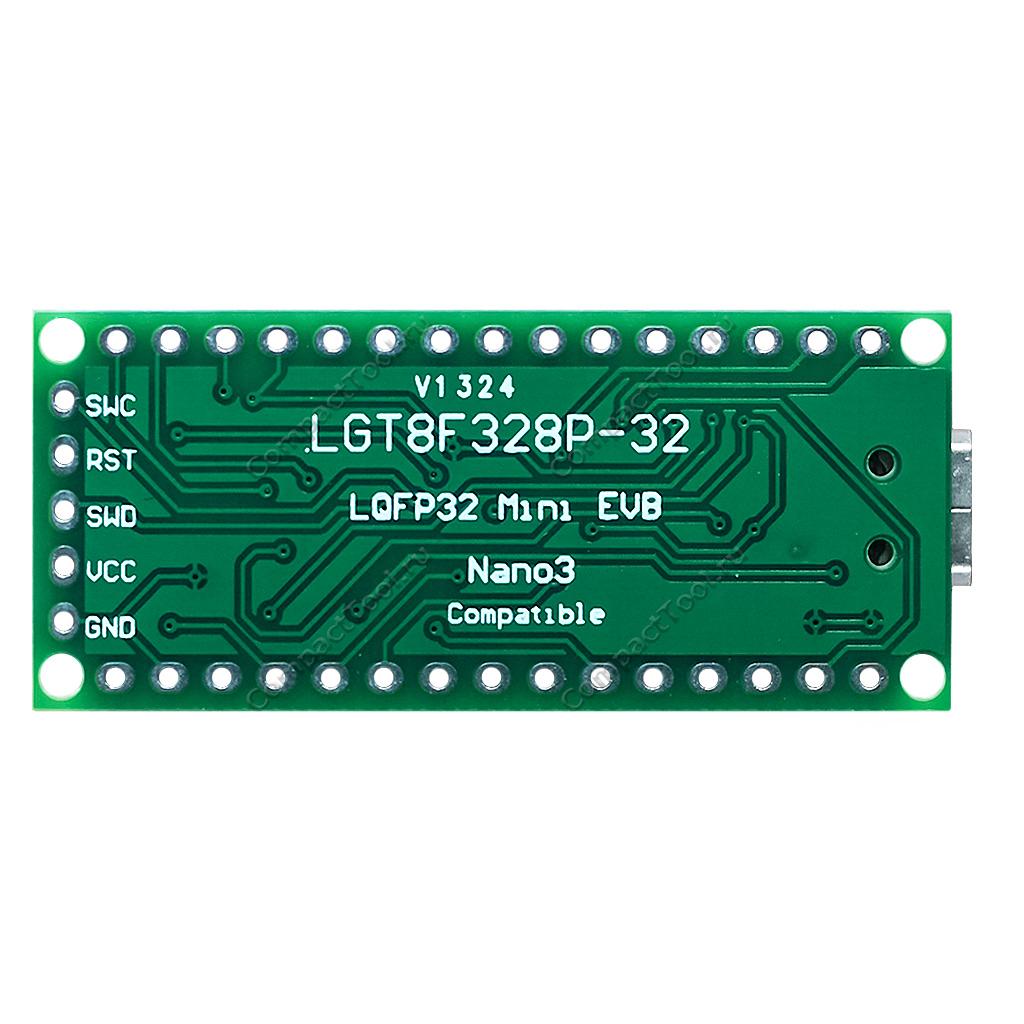

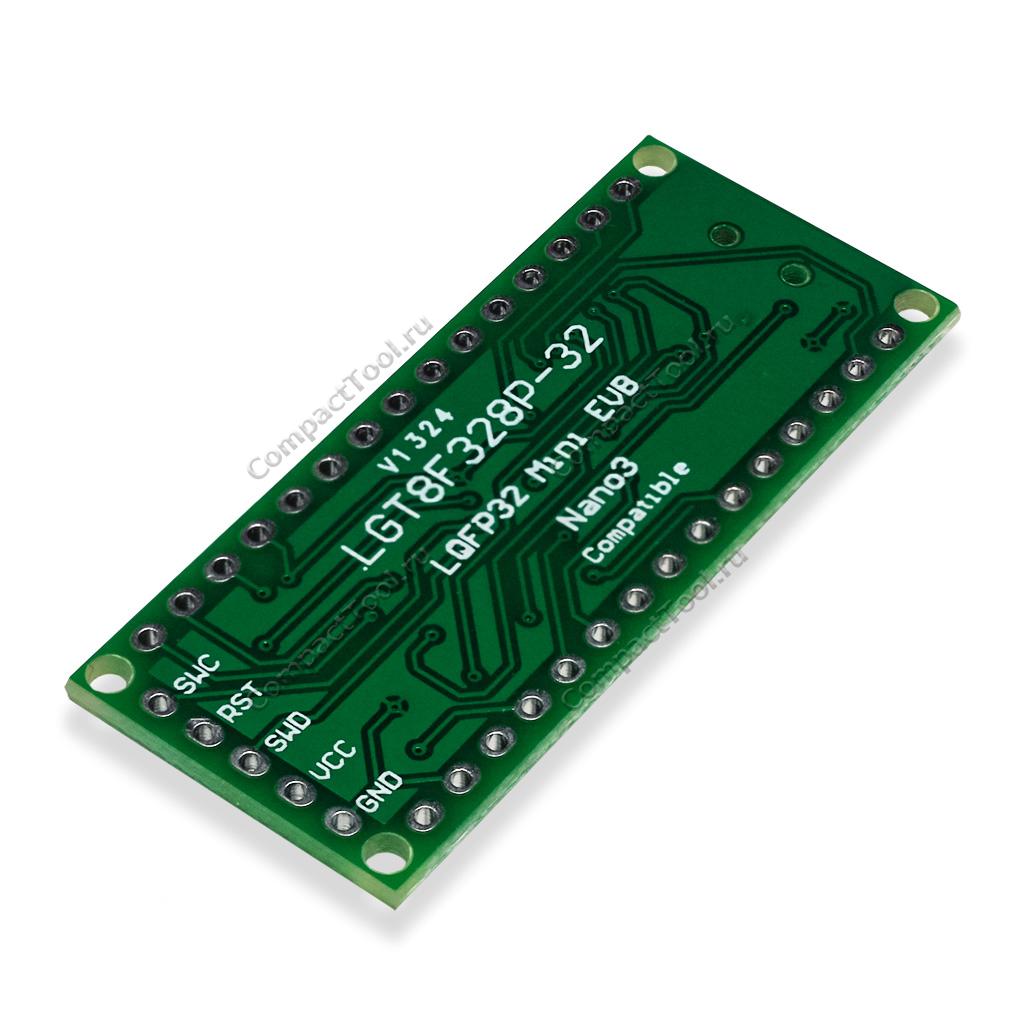

Модуль LGT8F328P-LQFP32 MiniEVB mUSB v1324 поддерживает разработку приложений на языке С/С++ в интегрированной среде Arduino IDE v1.8+ (требуется установка пакета расширения BoardSupportPacket), сопровождается официальной средой LGTSDK_Builder, а также доступен плагинами для IAR Workbench for AVR, WinAVR, Hi-TECH PICC 9.83 и др. У контроллера LGT8F328P отсутствуют биты конфигурационных фьюзов, любые настройки рабочей частоты осуществляются пользователем на программном уровне, в начале кода приложения. Для отладки и загрузки используется интерфейс SWD. Рекомендуемая скорость последовательной связи UART-USB для записи в память новой прошивки - 57600 бод.

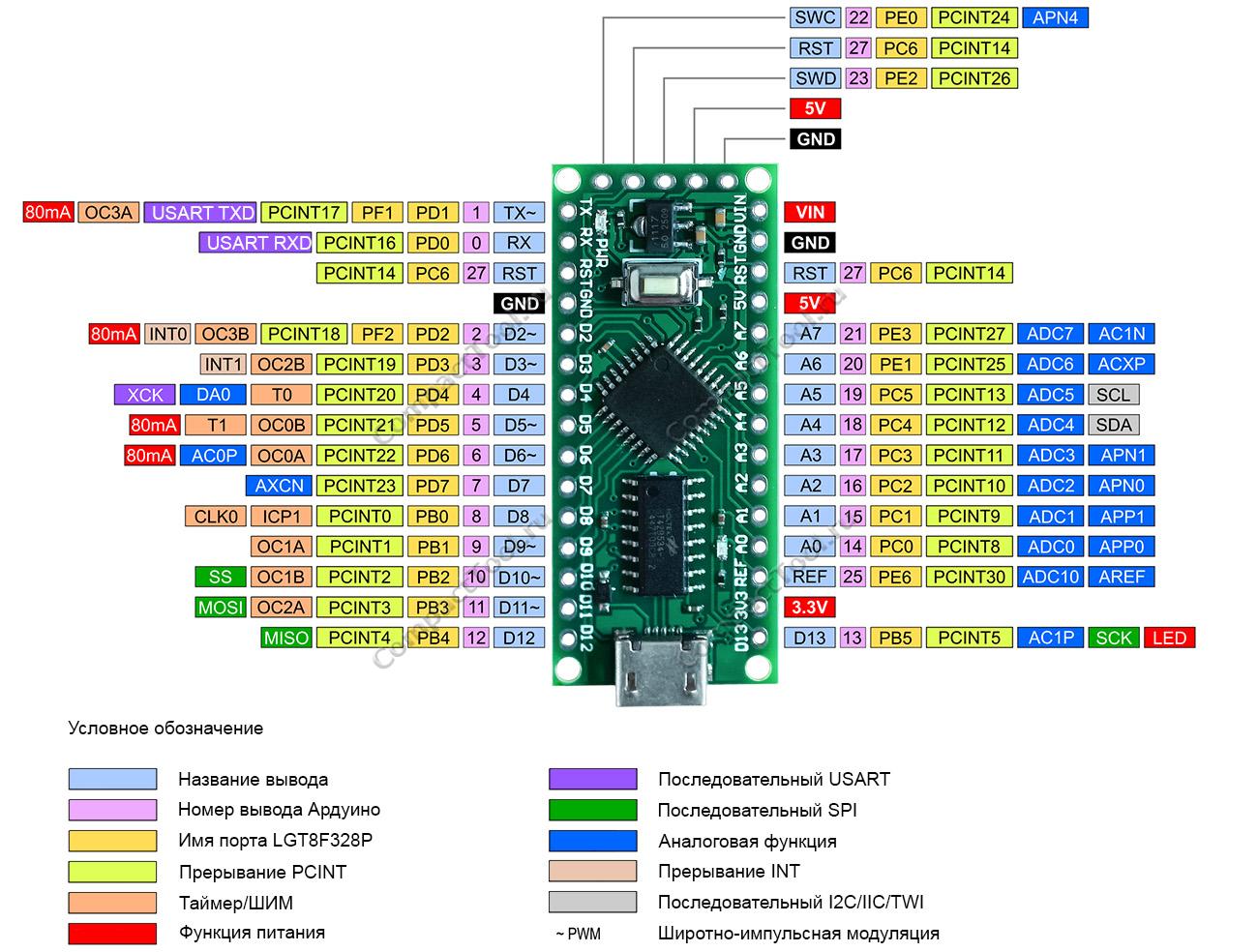

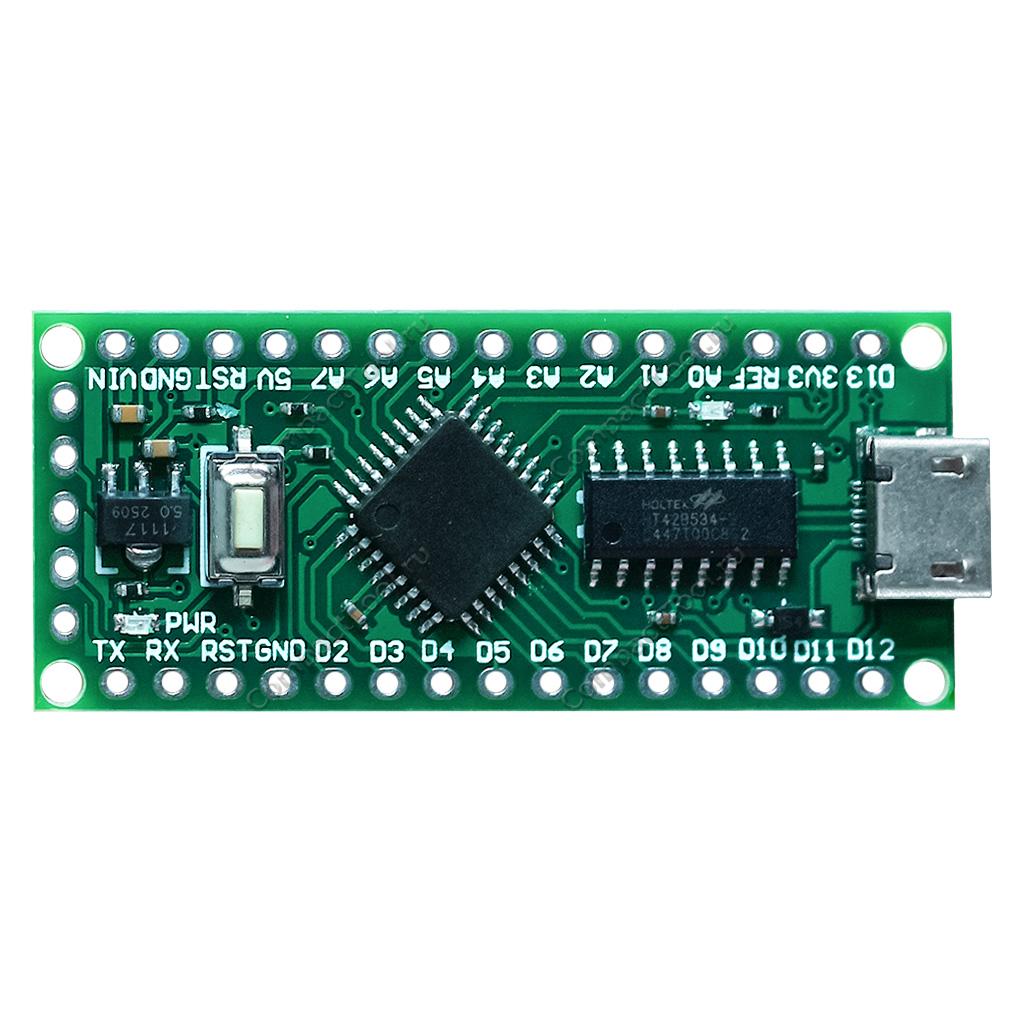

Функциональное назначение входов-выходов платы L-Nano

Использование в среде Arduino IDE 1.8+

Ссылка на пакет поддержки (BSP) для менеджера плат Arduino IDE:

https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json

Установка LGT8F328P из BSP-пакета

Настройка параметров платы LGT8F328P MiniEVB

Восстановление загрузчика

В случае утери загрузчика, для его восстановления можно воспользоваться другими платами на контроллерах LGT8F328P или Atmega328P(Arduino Nano или UNO). Прошитые специальным ПО LGTISP, перечисленные контроллеры могут использоваться в роли AVR ISP-программатора.

Документация и ПО

> Спецификация контроллера LGT8F328P LogicGreen
> Фирменная среда LGTSDK_Builder
> LGTMCU_HSP пакет поддержки платы L-Nano LGT8F328P (BSP) в интегрированной среде Arduino
> Arduino_nulllab пакет поддержки платы L-Nano LGT8F328P (BSP) в интегрированной среде Arduino
> LGT8FX DBUEZAS пакет поддержки платы L-Nano LGT8F328P (BSP) в интегрированной среде Arduino
> Драйвер контроллера последовательной связи HT42B534 Holtek (виртуальный COM-порт)
> Прошивка LGTISP к самодельному программатору (для восстановление бутлоадера LGT8F328P)
