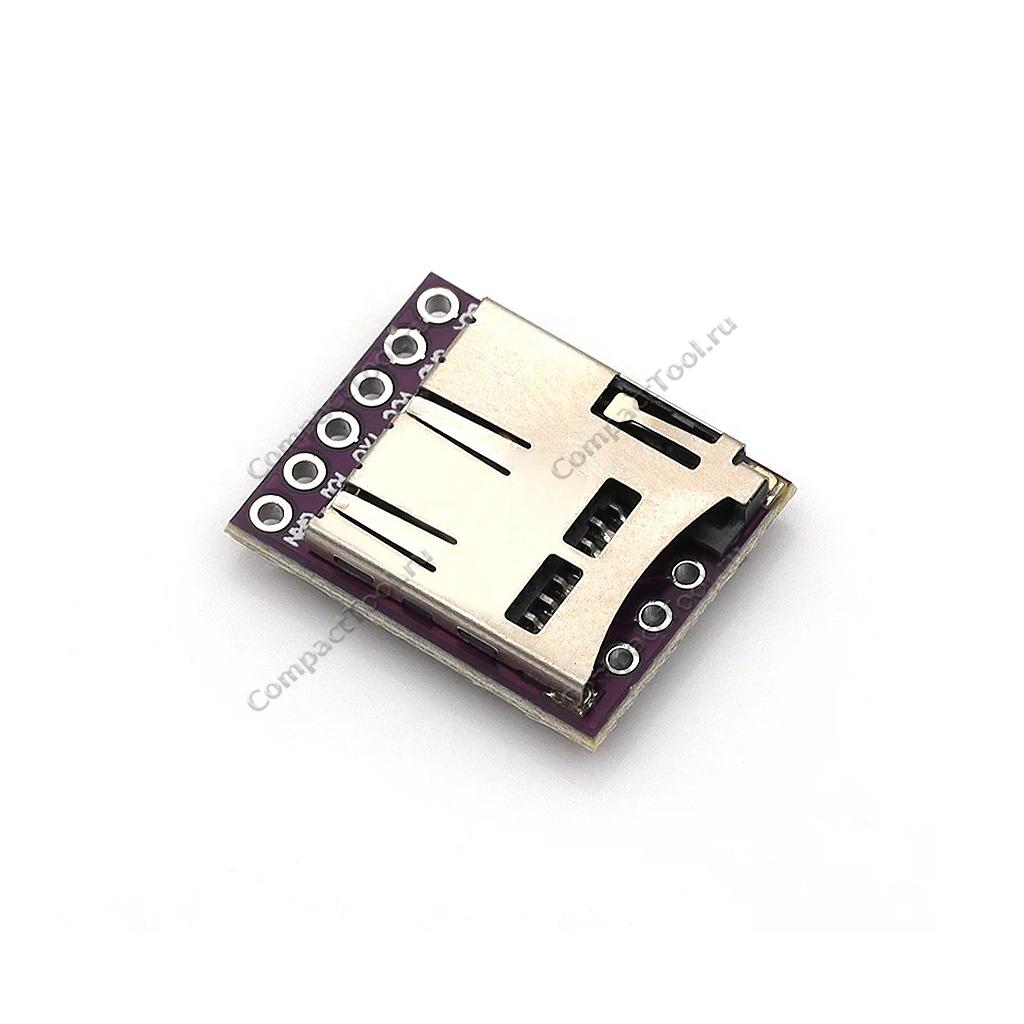

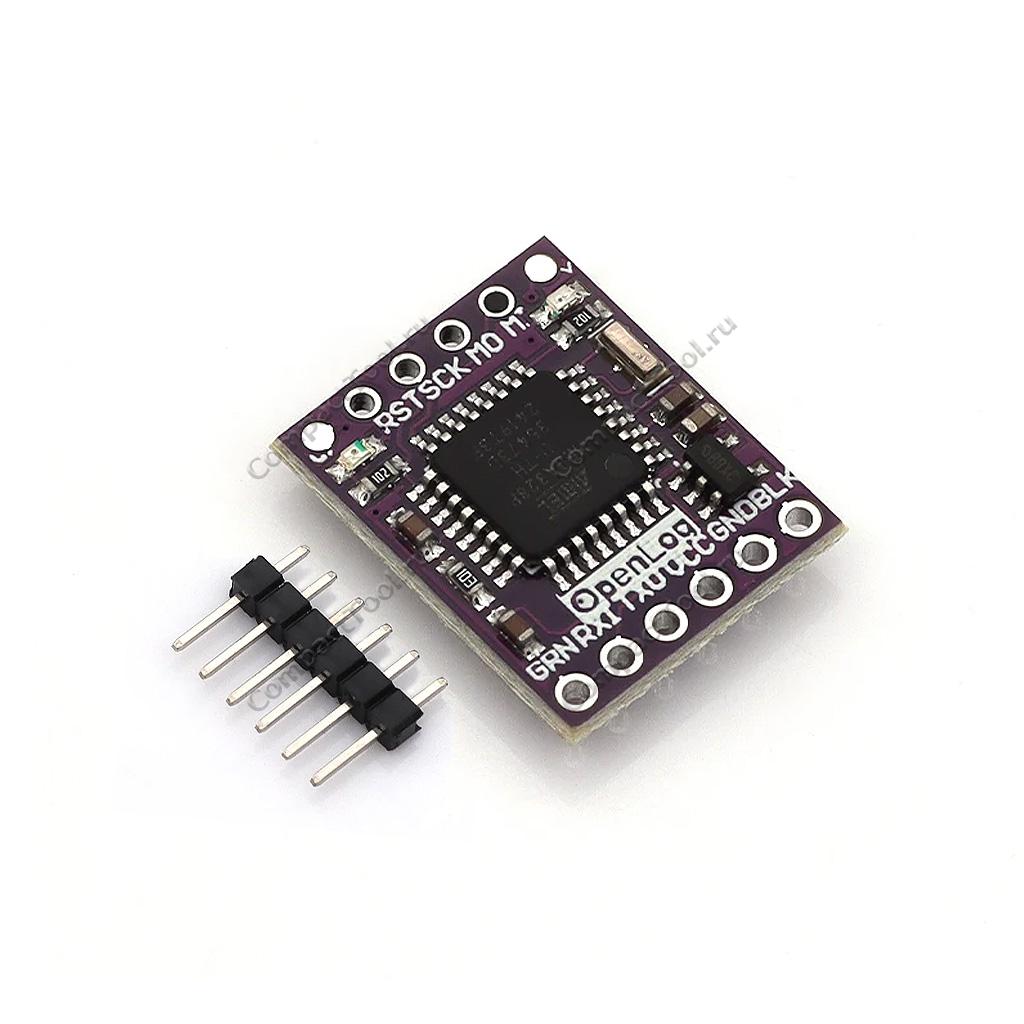

Openlog Atmega328P регистратор данных на TF/micoSD

Модуль OpenLog Serial Looger — это цифровой регистратор данных, работающий в электронных схемах и устройствах с простым подключением к последовательной шине UART-TTL. Основан на Ардуино-совместимом контроллере Atmega328P, совместим с любыми современными чипами с 3.3-вольтовой или 5-вольтой логикой. Полностью автономен, может использоваться для отладки какого-либо проекта или для реализации функции черного ящика (black box) для беспилотных летательных аппаратов - квадрокоптеров или самолетов, а также наземных и водоплавающих дронов. Очень лёгкий, весит без карты памяти и припаянных пинов составляет всего 2 грамма, имеет ультракомпактные размеры, подходящие для любой конструкции. Потребляет не более 23 миллиампер тока в состоянии записи.

Характеристики: Модель самописца: SparkFun OpenLog Serial Looger / аналог Напряжение питания, логических выводов: 3.3~5.0В DC Потребление тока, макс.: 23мА Контроллер: Atmega328P Atmel 16МГц Хранилище: карта памяти TF/MicroSD, макс. 32ГБ Файловая система носителя данных: FAT16/FAT32 Режимы логирования: автоматический, команды Лимит нумерации файлов: 65533 Формат записи данных: текстовый ASCII, HEX, RAW Интерфейсы: UART, SPI Индикация: LED1 активность UART, LED2 активность SPI Скорость последовательного порта UART: 2400~115200 бод (9600 по умолчанию) Загрузчик: Optiboot (совместимый с Arduino) Версия прошивки: OpenLog (поддерживаются варианты OpenLog_Light и OpenLog_Minimal) Совместимость: роботизированные дроны и автотранспорт (чёрный ящик/отладка) и любые DIY-проекты на микроконтроллерах PIC, AVR, STM8/STM32, STC, ESP8266/ESP32, RP2040/RP2350 и др. Размеры: 19.5 х 15.8 х 4.5 мм Вес нетто: 1.9 г. (без припаянных штыревых контактов-пинов)

Комплектация: 1х Модуль SparkFun OpenLog Serial Looger 1х Межплатный соединительный разъём PLS-6x2.54 Упаковка: Антистатчиеский пакет Размеры: 70 х 40 х 5 мм Вес брутто: 3 г.

В качестве хранилища для записи файлов, самописец OpenLog использует обычную карту памяти MicroSD/TF размером от 64МБ до 32ГБ с файловой системой FAT16/FAT32 (карта приобретается отдельно). Обладает упрощённым алгоритмом настройки базовых параметров из файла конфигурации, который по умолчанию создаётся для каждой новой карты памяти. Запись последовательных данных UART осуществляется в автоматическом режиме на скорости приёма 2400~115200 бод. На выбор предоставляется несколько форматов хранения данных: ASCII, HEX и RAW. Программное обеспечение OpenLog предусматривает значительно более расширенное управление процессом логирования данных при помощи набора простых текстовых команд, генерируемых хост-контроллером через интерфейс UART. Контакты периферийного интерфейса SPI регистратора OpenLog предназначаются для подключения внешнего программатора с целью обновления прошивки или восстановления Arduino-совместимого загрузчика Optiboot (bootloader'а). Свечение двух светодиодных индикаторов состояния на плате OpenLog соответствует активности интерфейсов UART (трансляция данных) и SPI (запись на карту памяти).

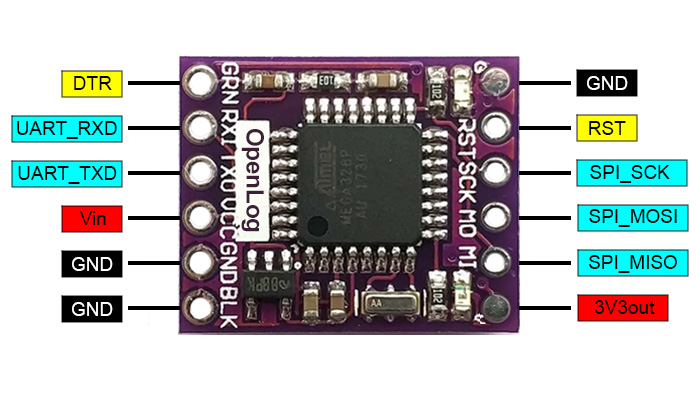

Расположение и назначение контактов OpenLog

Документация и ПО

> Руководство под подключению, настройке и использованию SparkFun OpenLog
> Библиотека прошивок, вспомогательного кода и скетчей с примерами для OpenLog
