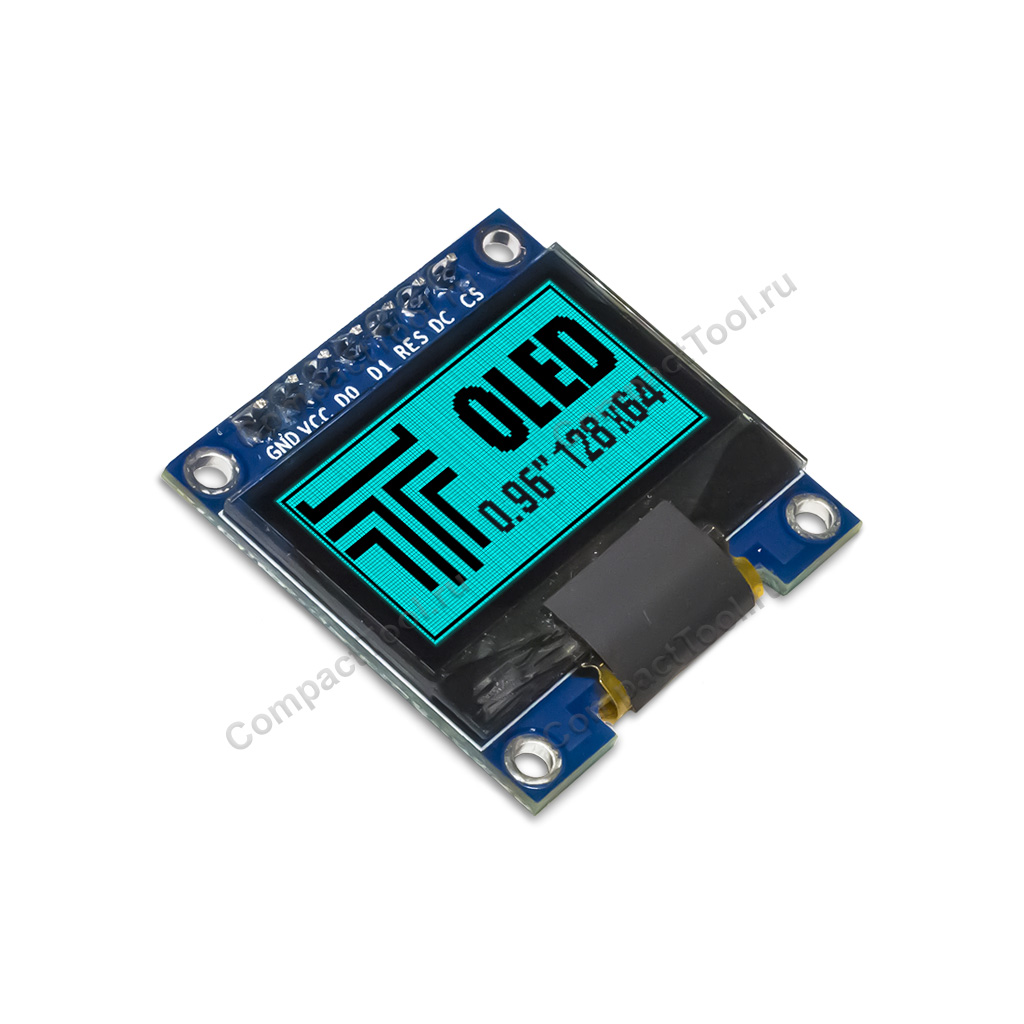

OLED дисплей 0.96 дюйма 128х64 SPI монохромный синий

Графические матрицы, изготовленные по технологии OLED, обладают высокой энергоэффективностью. Пиксели в OLED-матрице самостоятельно светятся под воздествием электрического тока, фоновая светодиодная подстветка им не требуется.  Благодаря самосвечению, матрицы OLED тоньше и легче, потребляют в разы меньше энергии. Компактный модуль высококачественного монохромного OLED-дисплея с диагональю 0.96 дюйма (около 24.5мм) имеет графическое разрешение 128х64 пикселей, отличается от других типов ЖК-матриц высокой контрастностью и чёткостью выводимого изображения. Встроенный графический контроллер SSD1306 аппаратно поддерживает регулировку контрастности и несколько функций обработки изображений, такие как зеркальное отображение, прокрутка и т.д. Модуль оснащён 4-проводным последовательным интерфейсом SPI, опционально поддерживает интерфейс I2C/TWI, и функционирует от напряжения +3.3В ~ +5В постоянного тока DC. При максимальном уровне свечения всех пикселей, потребляет не более 80 мА постойного тока, что позволяет использовать его в различных устройствах с автономным питанием.

Характеристики: Напряжение питания: +3.3 ~ +5.5В постоянного тока DC Уровень напряжения логики: +3.3В Потребление тока, макс.: 80 мА Тип экрана: монохромный OLED, технология CoF Диагональ: 0.96" дюйма (~2.45см) Графическая матрица: EP0096BTAN004A / аналог Видимая область: 23.74 х 13.20 мм Активная область: 21.74 х 15.40 мм Углы обзора П/Л/В/Н: более 160° Разрешение: 128 х 64 графических точек Размер графической точки: 0.15 х 0.15 мм Цвет пикселя: синий Соотношение сторон: 2:1, Углы обзора: более 160° Контроллер графики: SSD1306 Solomon Systech Интерфейс: 4W-SPI (по умолчанию), 3W-SPI, IIC/I2C Понижающий LDO-регулятор: XC6206P332MR Коммуникационный коннектор: 7-контактный с шагом 2.54мм Монтажные отверстия: 4х Ø2.0 мм Температура эксплуатации: -10°С...+60°С Размеры модуля: 27.8 х 27.35 х 5.5 мм Вес нетто: 4 г.

Комплектация: 1х Дисплей OLED 0.96" дюйма 128х64 синий Упаковка: Зип-лок пакет полиэтиленовый (гриппер) Размеры: 70 х 50 х 6 мм Вес брутто: 5 г.

Назначение конактов модуля с 0.96" OLED-дисплеем

№ контакта	Обозначение	Назначение	Описание
1	GND	Питание	Заземление
2	VCC	Питание	Входное напряжение +3.3~5В
3	D0/SCK	Вход	Сигнал синхронизации данных (SCL/SCK)
4	D1/SDA	Вход	Сигнал входящих данных (SDA/MOSI)
5	RES/RST	Вход	Сброс контроллера SSD1306
6	DC	Вход	Данные/Команда
7	CS	Вход	Выбор микросхемы OLED

Конструктивные особенности OLED-экрана

Технология изготовления графических OLED-паналей имеет множество положительных качеств, среди которых выделяются высокая контрастность и сочность получаемых изображений, а также крайне низкое энергопотребление в следствии отсутствия необходимости дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление признаков старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.

Документация
> Спецификация графического контроллера SSD1306
