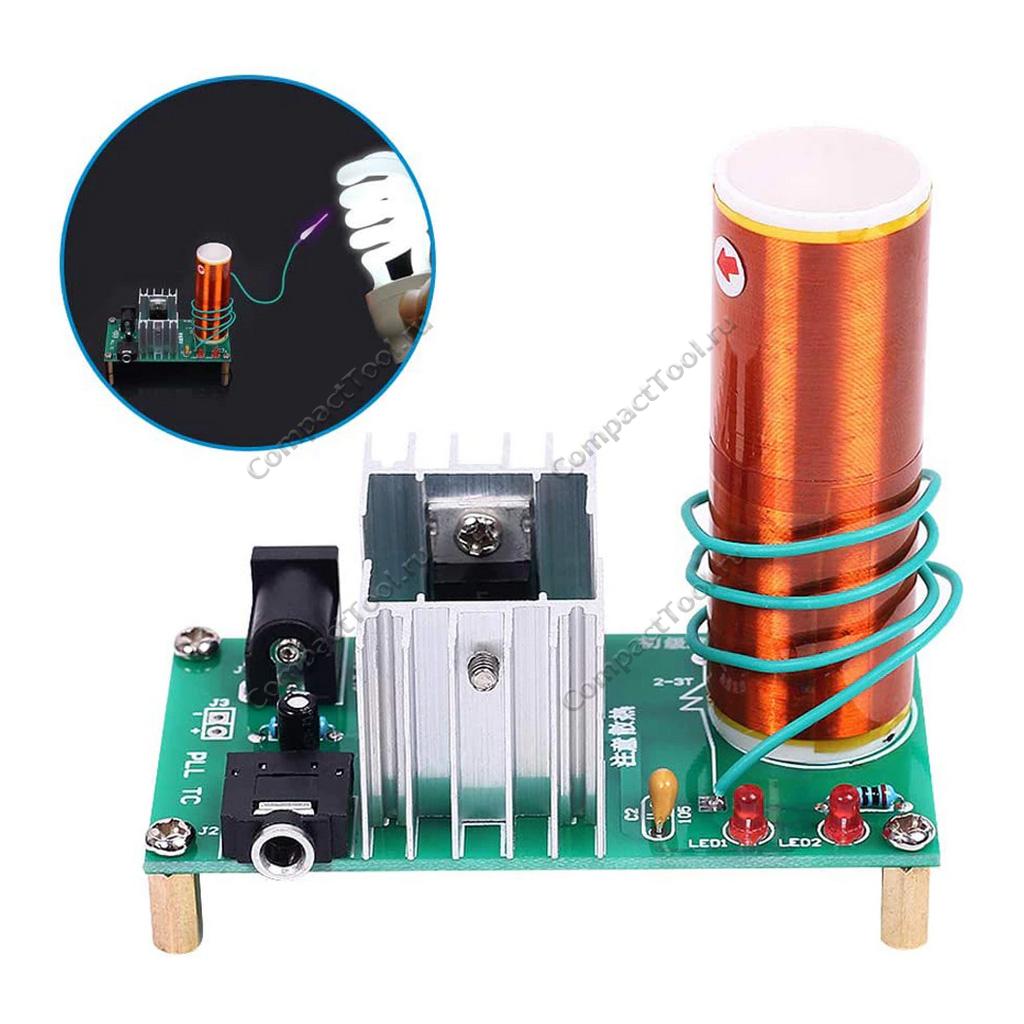

Музыкальная Мини Катушка Тесла Качер Бровина. Набор для пайки сделай сам DIY

Конструктор для самостоятельной пайки и сборки "Музыкальная Мини Катушка" — действующая полупроводниковая модель миниатюрной электрической музыкальной катушки, по замыслу объединяющая труды известных учёных-инженеров Николы Теслы (1896г) и Владимира Бровина (1987г). Представляет переработанный и улучшенный вариант транзисторного генератора высоковольтных высокочастотных магнитных колебаний с управляемой модуляцией формирования импульсов от внешнего источника MIDI-аудио (SSTC). Модель демонстрирует эффект достижения резонанса стоячих электромагнитных волн в высокочастотном электрическом поле, с образованием бесшумной дуги высоковольтного разряда-плазмы на выходе индуктивной катушки. Набор для сборки трансформатора Тесла / качера Бровина показывает способ бесконтактной передачи электричества без проводов, активно использующийся в разработках передовых радиоэлектронных устройств. Прибор способен на небольшом расстоянии от себя зажигать свечением неоновые и люминесцентные газоразрядные лампы малых размеров или даже лампы накаливания, а температуры его высокочастотной дуги вполне хватает для разжигания обычного листа бумаги.

Модель ВЧ-генератора позиционируется как резонансный генератор с автоматической подстройкой частоты (АПЧ). Резонанс поддерживается обменом реактивной энергией между емкостными и индуктивными элементами (конденсаторами и катушками обеих индуктивностей) через электрическое поле. Представленная версия генератора отличается от оригинальной схемы катушки Тесла отсутствием контуров двойного резонанса и наличием полупроводникового прерывателя-разрядника в цепи первичной обмотки индуктора, аналогично качеру Бровина. Частотно-задающий генератор в паре с силовым MOSFET-ключом (вариант SSTC) может воздействовать на внешний вид и звучание разряда. Предусмотренный на плате вход для аудиомодуляции предусматривает подключение к источнику музыкальной частоты (смартфоны, MP3-проигрыватели, ПК, и др), сигнал с которого заставляет вырабатывать слабый звук из самого разряда. Светодиодные индикаторы на плате указывают уровень заряда в катушке ВЧ-генератора (LED1) и состояние напряжения питания (LED2). Конструктор работает от напряжения 9-30В постоянного тока и потребляет около 2А. Чем выше знаменатель напряжения, тем длиннее дуга выходного разряда катушки и громче звучание музыкального сигнала (выше 15В потребуется дополнительное охлаждение элементов устройства генератора).

Конструктор начального уровня сложности ориентирован на возраст от 10 лет, и непременно приглянется всем радиолюбителям. В результате правильной сборки, электронная модель начинает работать с первого включения. Процесс монтажа деталей не отнимает много времени благодаря наличию бумажной инструкции и подробной шелкографической разметке радиоэлементов на печатной плате.

Технические характеристики

• Модель: TJ-56-222 / ZY-TSL18 / аналог
• Рабочее напряжение: 9~24 В постоянного тока DC (рекомендуемое не более 15В)
• Потребляемый ток: 2А
• Частота: приблизительно 600кГц с автоподстройкой
• Длина дуги: до 1.5см
• Разъём питания: гнездо DC5521
• Аудио вход: гнездо AUX 3.5мм
• Время непрерывной работы: до 5 минут
• Встроенные индикаторы: питание, заряд катушки
• Размеры: 80 х 40 х 70 мм

Производимые ВЧ-генератором физические и визуальные эффекты



Внимание! Сборочная модель генератора Теслы / качера Бровина производит открытое пламя с высокой температурой, и требует соблюдение условий пожаробезопасности в процессе эксплуатации.

Основные меры предосторожности и техники безопасности

1. Малая выходная мощность устройства безопасна для жизни. Вместе с тем, прямое прикосновение к высоковольтным разрядам и другим частям работающей конструкции может причинить боль и вызвать ожоги на коже.
2. Электронные устройства (мобильные гаджеты) могут получить повреждения в случае близкого расположения или непосредственного контакта с ВЧ-генератором.
3. Нежелательно присутствие домашних животных рядом с работающим устройством.
4. Эксплуатация прибора детьми до 16 лет должна проходить под наблюдением взрослых.

Электрическая принципиальная схема высоковольтного ВЧ-генератора



Комплектация конструктора

Примечание: состав набора может быть изменён производителем без дополнительного уведомления.

Наименование	Маркировка, номинал	Количество
Печатная плата	-	1 шт
Биполярный транзистор	TIP41C	1 шт
Полевой транзистор	IRF530	1 шт
Резистор металло-плёночный	2 кОм	2 шт
Резистор металло-плёночный	10 кОм	12 шт
Полиэфирный конденсатор 105 Е24	1 мкФ	1 шт
Электролитический конденсатор	1 мкФ 50В	1 шт
Светодиод 3мм	F3	1 шт
Первичная катушка	2-3Т	1 шт
Вторичная катушка	350Т	1 шт
Разъём Аудио 3,5мм	AUX 3.5 jack	1 шт
Разъём питания	DC5521	1 шт
Алюминиевый радиатор	25 х 23 мм	2 шт
Стойка шестигранная	М3*10	4 шт
Винт	М3*6	6 шт
Инструкция	-	1 шт
Неоновая лампа (для экспериментов)	-	1 шт



Техническая документация

1. Руководство по сборке конструктора Мини музыкальная катушка Тесла / кочер Бровина (англ., PDF)
