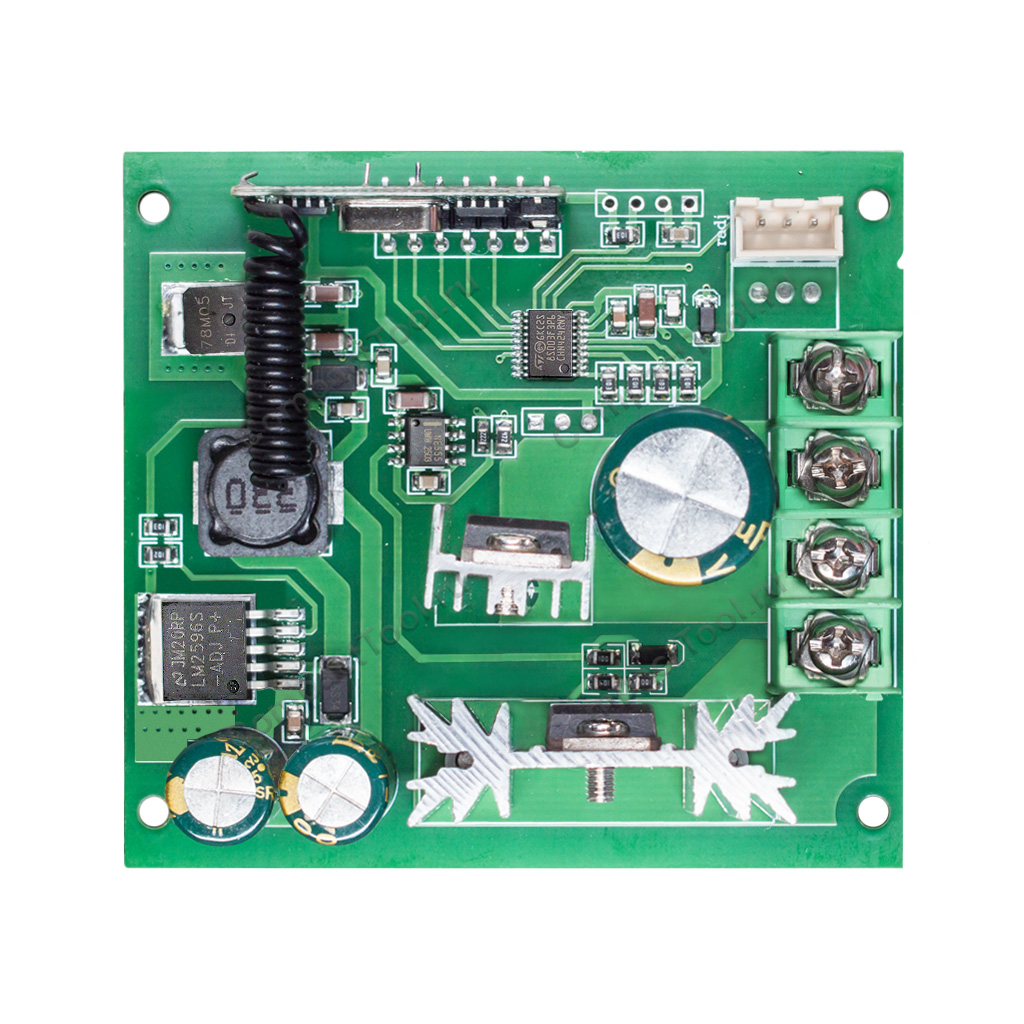

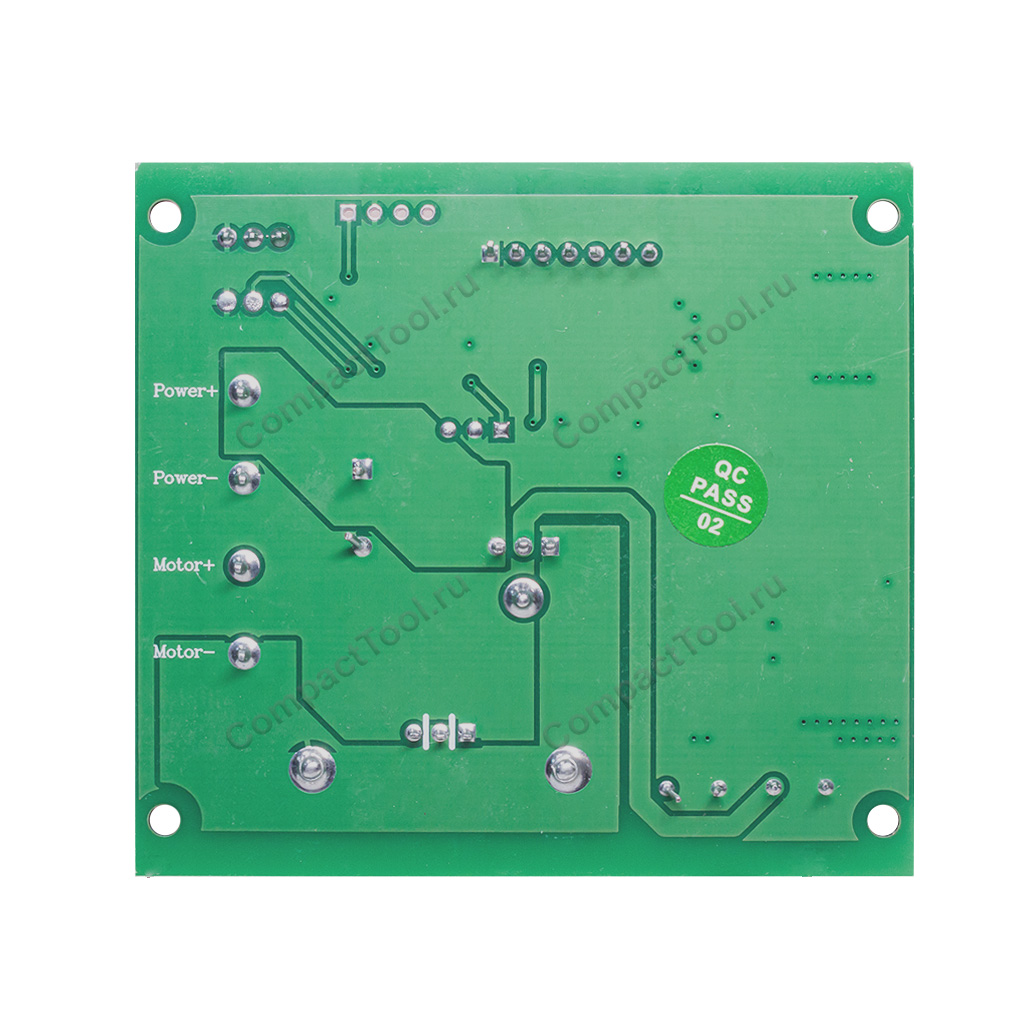

MT-PWM-C ШИМ регулятор оборотов DC мотора 12-35В 5А(10А) с дистанционным управлением

ШИМ-регулятор оборотов MT-PWM-C — это простое, удобное и одновременно эффективное решение для ручного управления скоростью вращения вала коллекторного мотора постоянного тока, используемого в различных узлах промышленного или бытового оборудования. Наиболее часты примеры использования: придворовые шлагбаумы, автоматические рольставни и раздвижные, распашные ворота, станки, лёгкие подъёмные машины и т.д. Плата предусматривает два варианта регулировки - непосредственно через встроенный потенциометр и/или дистанционно на расстоянии до 50 метров, с использованием беспроводного пульта ДУ.

Основные функциональные возможности: Два способа регулировки на выбор - поворотная ручка проводного потенциометра, 3-кнопочный пульт дистанционного управления Высокая выходная мощность - в пике до 350Вт Большая дистанция связи - до 50 метров на открытой местности Плавная и пошаговая (10%) регулировка числа оборотов мотора Функция обучения с привязкой до 7 разных пультов Простое подключение и настройка Низкое энергопотребление - около 30мА в состоянии ожидания Характеристики: Модель: MT-PWM-C / аналог Напряжение питания: 12 ~ 35В DC Пропускной ток: 5А (номинальный), 10А (пиковый, кратковременный) Частота ШИМ-модуляции: 13 кГц Диапазон регулировки: 0 ~ 100% Радиопередатчик: STC2260, частота 433МГц Батарея пульта ДУ: элемент 23А 12В Температура эксплуатации: -20°С ~ +75°C Размеры платы: 75 x 70 x 28 мм Вес нетто: 70 г. (без пульта ДУ)

Комплектация: 1х Плата регулятора обротов DC мотора с дистанционным управлением 1х Пульт ДУ 3-кнопочный 433МГц белый 1х Элемент питания 23А 12В Упаковка: Зип-лок пакет (гриппер) + антистатчиеский пакет Размеры:  Вес брутто: 110 г.

Методы регулировки оборотов

ШИМ-регулятор MT-PWM-C совместим с двигателями, работающими в диапазоне напряжений 12~35В. Номинальный ток продолжительной нагрузки составляет 0-5А. Для кратковременных нагрузок с током в пике до 10А требуется дополнительное воздушное охлаждение. Функция регулировки работает попеременно для каждого способа управления, ручного или дистанционного. Конструкция платы регулятора предусматривает первоочерёдность настроек выходного напряжения. При включении питания ШИМ-регулятора, выходное напряжение будет прямо зависеть от положения ручки потенциометра. Выносной проводной потенциометр оснащается отключаемой клеммой, допускается эксплуатация ШИМ-регулятора без потенциометра.

Плавным поворотом ручки выносного потенциометра можно отрегулировать обороты во всём дипазоне, от 0 до 100%. Пульт дистанционно управления с 3-мя кнопками "увеличение", "уменьшение" и "стоп" обеспечивает два режима регулировки: плавное изменение числа оборотов двигателя аналогично потенциометру и пошаговая регулировка скорости вращения с шагом ~10%, с возможностью моментальной остановки вала. ШИМ-регулятор MT-PWM-C способен запомнить до 7 различных пультов, совместимых с STC2260. Привязка нового пульта ДУ осуществляется с помощью встроенной кнопки обучения на программируемом радиоприёмнике, 8-кратным нажатием стираются все ранее сделанные привязки пультов ДУ.
