Мотор с редуктором 80KTYZ 220В 50 об/мин

Синхронные мотор-редукторы серии 80KTYZ применяются в пеллетных котлах, в различных системах автоматизации, мини-транспортерах, поворотных подиумах, стендах и витринах, в лабораторном оборудовании, в оборудовании для анализа нефти. Синхронные двигатели простые по конструкции и недорогие.

Технические характеристики:

• Напряжение питания: ~220В AC переменного тока 50 Гц
• Потребляемый ток: 0.11A
• Номинальный крутящий момент: 11 кг.см (продолжительная работа)
• Максимальный крутящий момент: 13 кг.см (прерывистая работа)
• Скорость вращения вала редуктора: 50 об/мин
• Направление вращения: по часовой стрелке (CW) или против часовой стрелки (CCW)
• Размеры: 80 х 80мм (см. чертеж ниже)
• Диапазон рабочих температур: -10° ~ + 50°C
• Вес: 1.12 кг

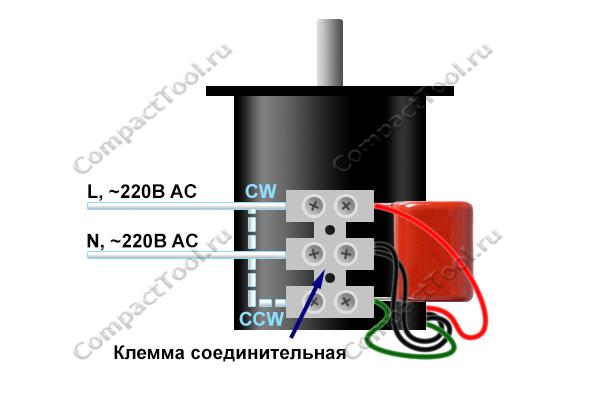

Схема подключения через соединительную клемму, с выбором направления вращения вала

Мотор-редуктор имеет две индуктивные обмотки с выводами красный-чёрный и зелёный-черный. Для запуска ротора мотора, между его двумя обмотками ставится обязательный фазосдвигающий конденсатор. Одна линия электросети 220В (N) переменного тока подключается одновременно к двум черным проводам мотора, вторая линия 220В (L) - либо к красному проводу (вращение вала по часовой стрелке, CW), либо к зеленому (вращение вала против часовой стрелки, CCW).

Размеры двигателя, мм
