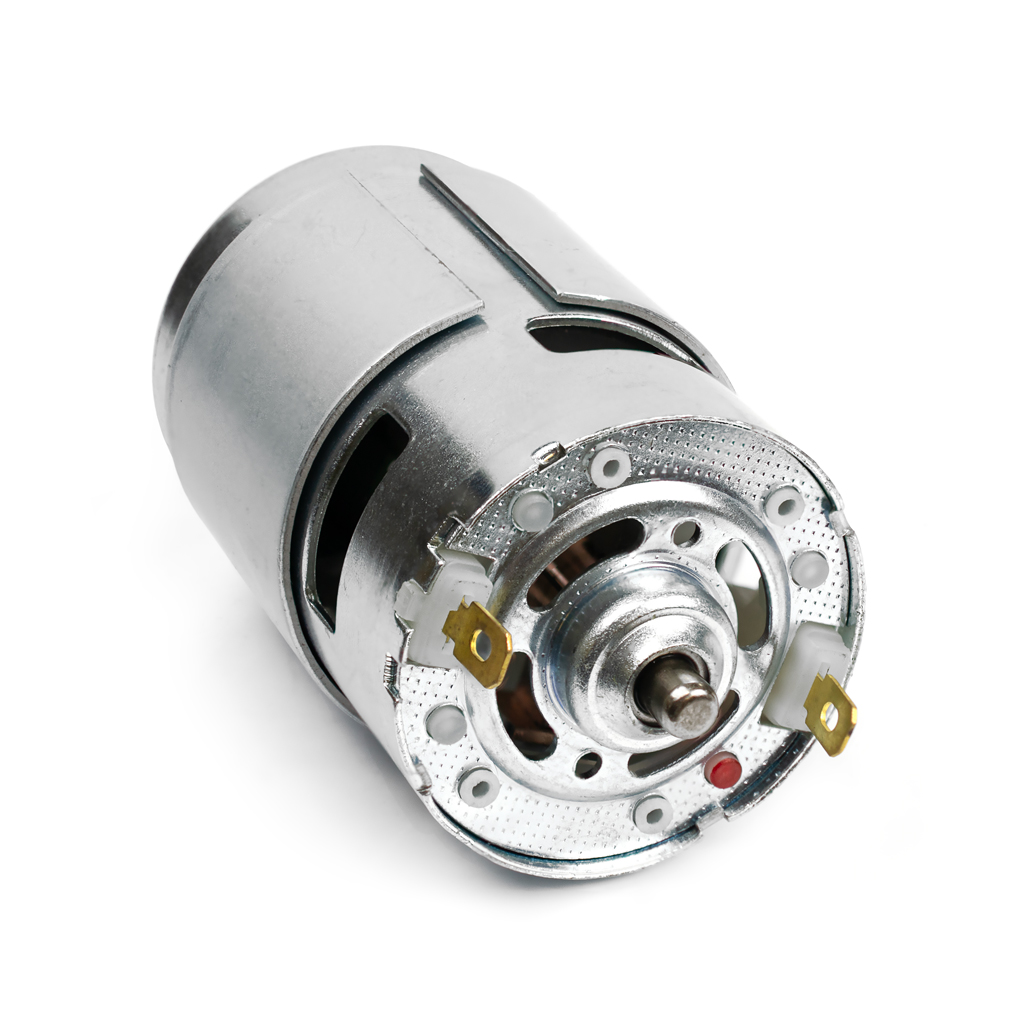

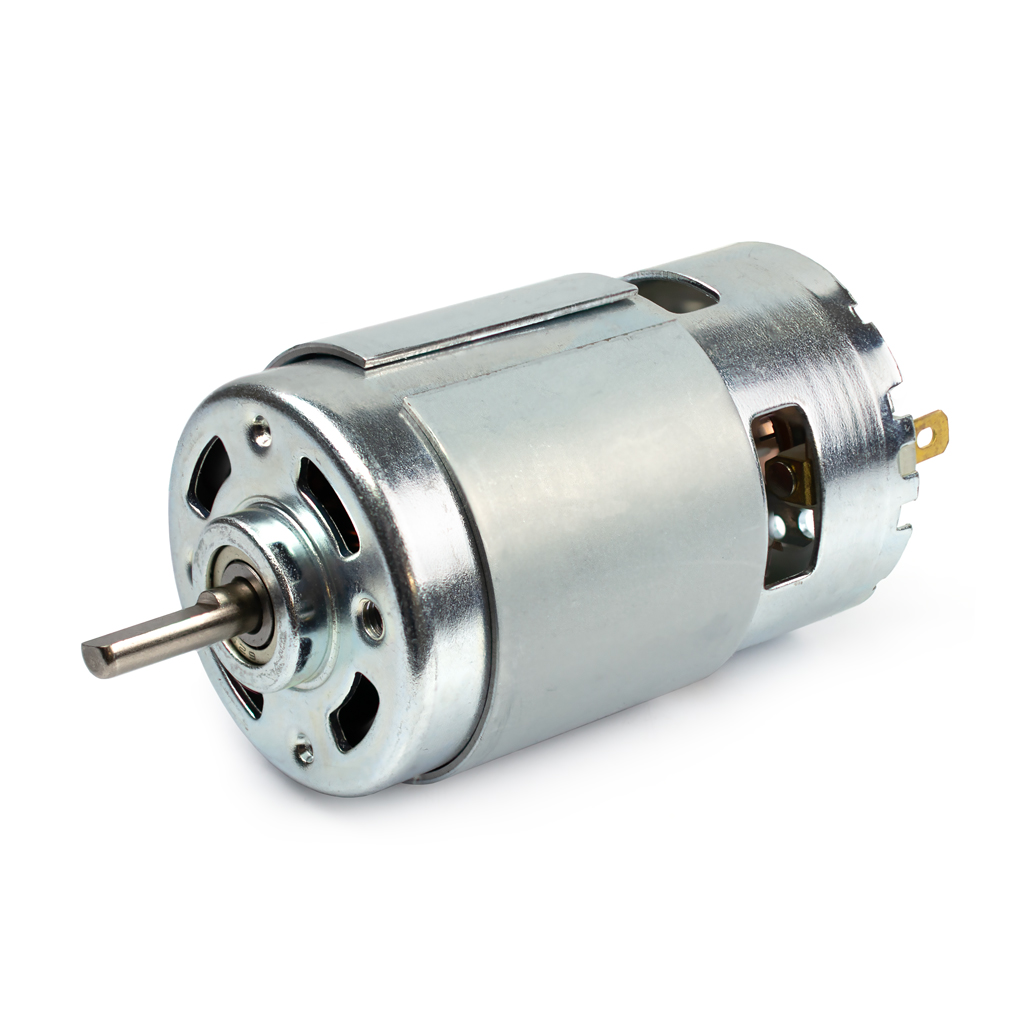

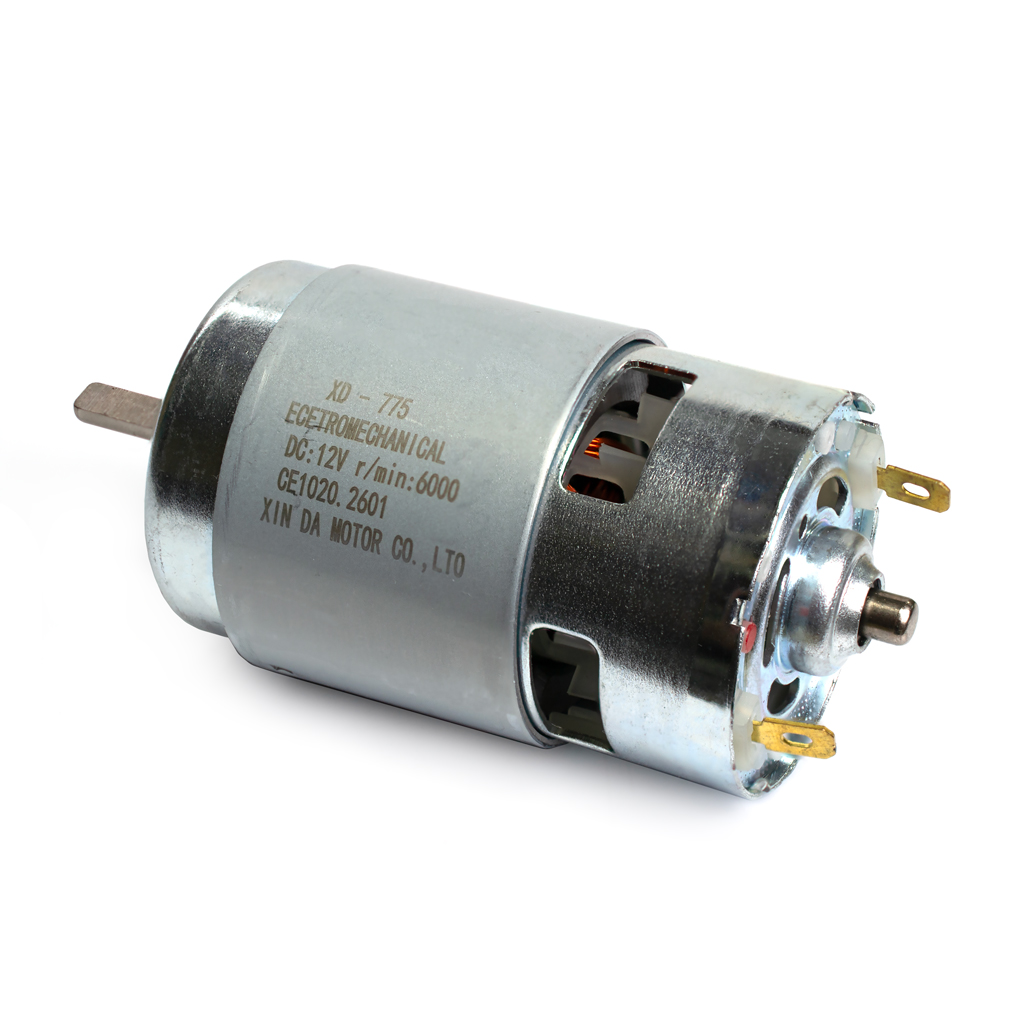

Мотор коллекторный XD-775 12В 6000 об/мин

Мотор коллекторный XD-775 12В 6000 об/мин

Технические характеристики

• Производитель: XIN DA MOTOR CO.
• Модель: XD-775 (6000RPM)
• Типоразмер (промышленный стандарт): 775
• Тип двигателя: синхронный, коллекторный (щёточный)
• Напряжение питания: 12В постоянного тока DC
• Ток потребления: 0.5 ~ 13А
• Выходная мощность, макс.: 72Вт
• Крутящий момент:  0.49 кг*см
• Эффективность, макс.: 80%
• Уровень шума: до 55.2 дБ
• Диаметр и вылет вала: Ø5мм, 19.5±0.5мм
• Крепление вала: 2 шарикоподшипника
• Скорость вращения ротора, макс.: 6000-6300 об/м (холостой ход)
• Направление вращения вала: против часовой стрелки CCW (с соблюдением полярности подключения)
• Охлаждение: воздушное, встроенный осевой вентилятор с крыльчаткой
• Вентиляционные отверстия: 12
• Крепежные отверстия: 2 х М4.0
• Условия эксплуатации
  • температура: -20°C ~ +70°C
  • влажность: 30% ~ 80% Rh
• Размеры: 66.5 х Ø44мм (полная длина 90 мм)
• Вес: 0.35кг

Мотор постоянного тока XD-775 выполнен в соответствии с общепринятым промышленным стандартом 775, определяющим технические параметры электромеханического двигателя. Физические размеры XD-775 составляют в длину 66.5м и в ширину 44мм. Коллекторные (щёточные) моторы серии 775 невероятно широко применяются в производстве самого разноборазного промышленного и бытового оборудования или электроприборов. Например, моторы 775 часто устанавливаются на производственных ЧПУ-станках для фабрично-заводского сектора. На протяжении уже достаточно длительного времени ими оснащаются всевозможные строительные инструменты, такие как дрели, шуруповерты, или циркулярные электропилы. А также электроприводами 775 серии комплектуется привычная в обиходе бытовая техника - это миксеры, блендеры, ручные мини-пылесосы, термофены, и другие похожие устройства. Моторы успешно интегрируются в системы индустриального воздухораспределения - вентиляции, вытяжки, воздуходувы, маломощные компрессоры, и т.д. Щёточные электромоторы стандарта 775 прекрасно подходят для разработки и конструирования самодельных роботизированных механизмов, для проектов сборки сухопутных или водоплавающих радиоуправляемых моделей. Ими также можно воспользоваться для дооснащения лёгкого электротранспорта (детских самокатов или велосипедов). Высокооборотистые двигатели 775 обладают немалой производительной мощностью, имеют продолжительный срок службы, малошумные на предельных нагрузках. Надёжность двигателей обеспечивается встроенной системой охлаждения из крепкого пластикового вентилятора с многолопостной крыльчаткой. Посаженный на ось ротора, вентилятор вытягивает скапливающееся в корпусе тепло через вентиляционные отверстия, предусмотренные для этой цели по всей поверхности электропривода.

Габаритный чертёж, мм
