Модуль зарядки аккумулятора Li-ion 3S 12.6В 1А DOTCCRUB

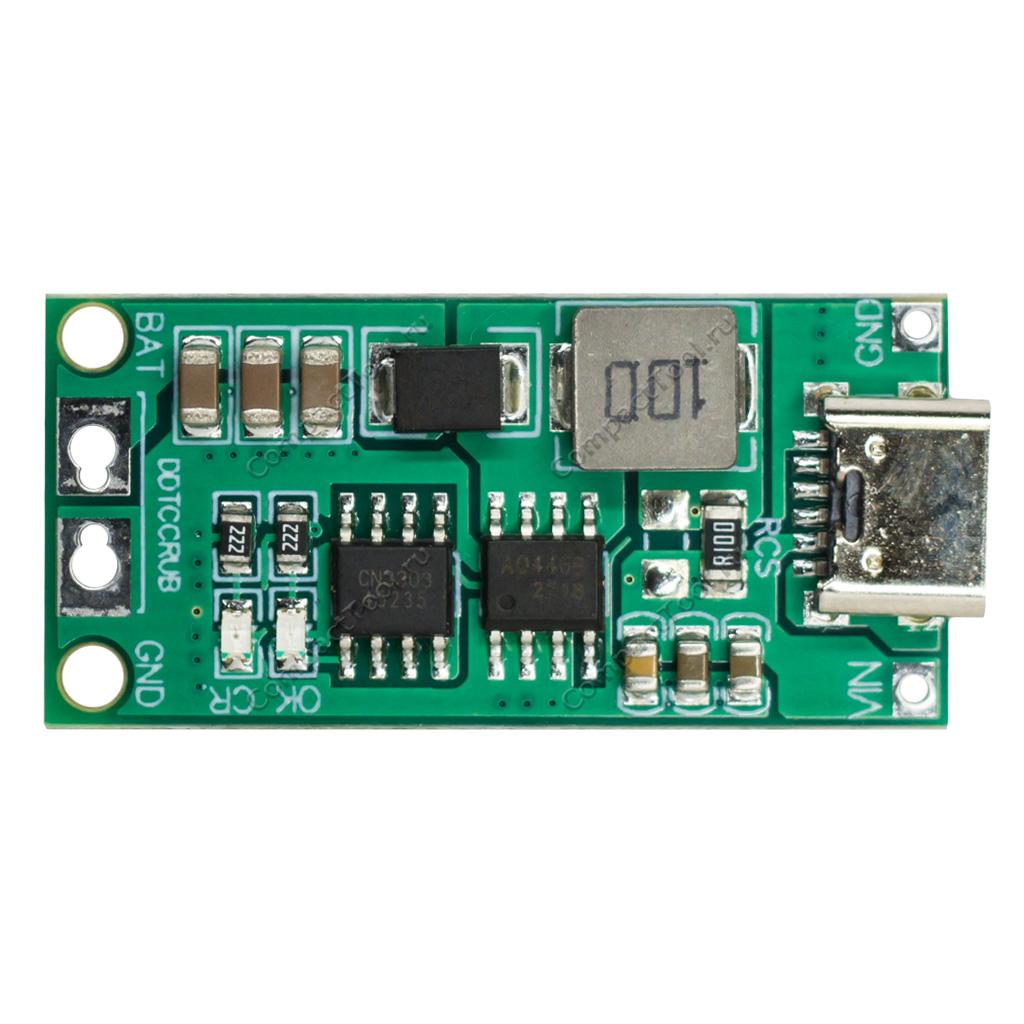

Компактный модуль заряда 3S литий-ионного аккумулятора DOTCCRUB-3S1A предназначен для использования в различных схемах питания. Основан на чипе CN3303 частотно-импульсной модуляции с функцией автоматического управления током и напряжением заряда. Позволяет заряжать напряжением 12.6В аккумуляторные батареи, состоящих из трех элементов 18650 или аналогичных энергоносителей, соединенных между собой последовательно. Модуль DOTCCRUB-3S1A оснащён современным разъёмом Type-C подключения источника напряжения 3-6В постоянного тока, на плате присутствует светодиодная индикация состояния заряда.

Технические характеристики

• Модель: DOTCCRUB-3S1A
• Контроллер заряда: CN3303
• Входное напряжение: 3~6В DC (рекомендуется 3.7~5В DC)
• Входной ток: 1А
• Напряжение заряда, выход: 12.6В (3S)
• Метод заряда: CC/CV
• Индикация: состояние заряда (OK окончен, CR заряжается)
• Подключение

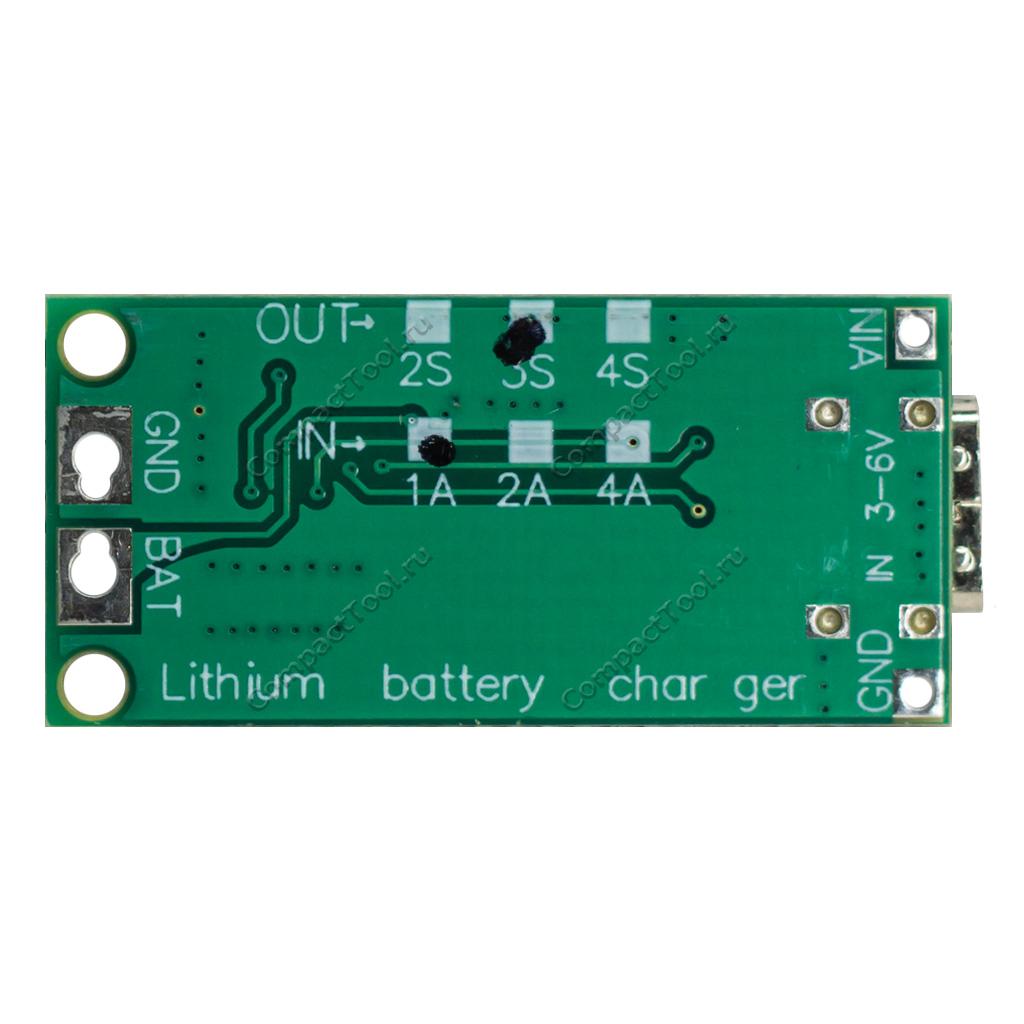

  • вход: порт Type-C и площадки под пайку VIN+GND для источника напряжения
  • выход: площадки под пайку BAT+GND для батареи
• Размеры: 39 х 18 х 6мм
• Вес: 4 г.

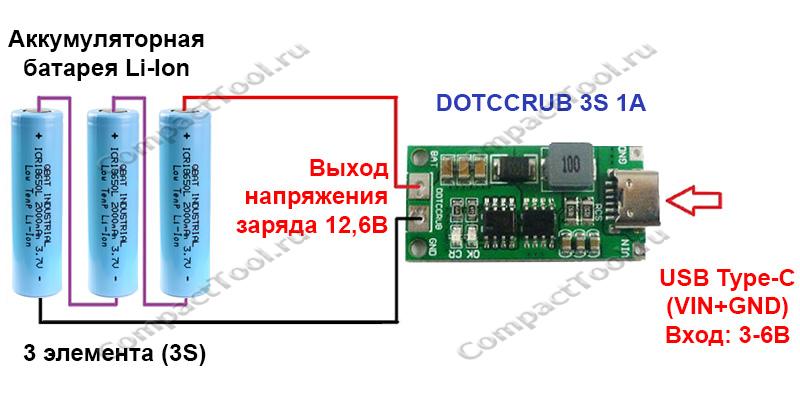

Схема подключения 3S Li-Ion аккумуляторной батареи

Физические размеры, мм

Документация

1. Спецификация контроллера заряда батареи CN3303 CONSONANCE (кит., PDF)
