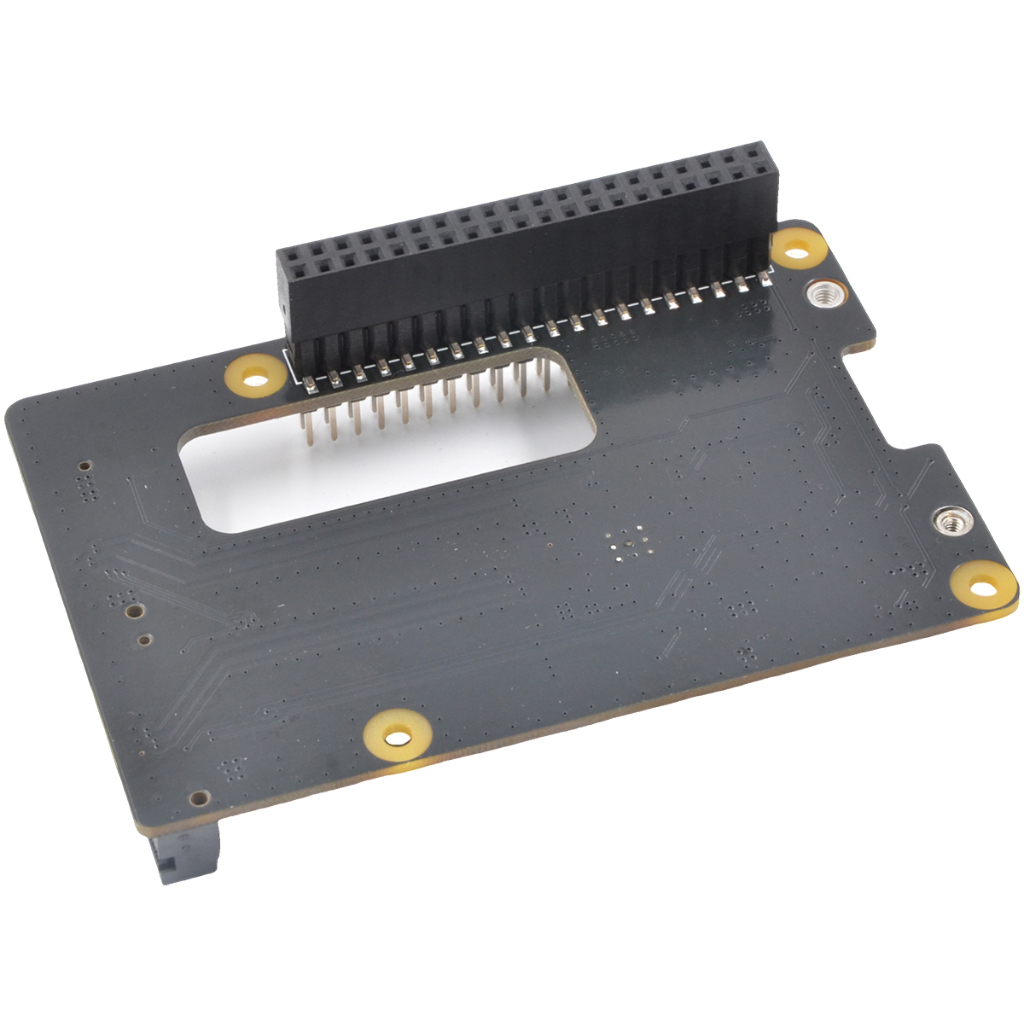

Модуль X1004 V1.1 Dual NVMe PIP PCie*2*M.2 для Raspberry Pi 5

Модуль расширения X1004 V1.1 Dual NVMe PIP Shield  от SupTronics Technologies для Raspberry Pi 5

Улучшите свой Raspberry Pi 5 с помощью простой установки и молниеносной скорости передачи данных по шине PCIe!

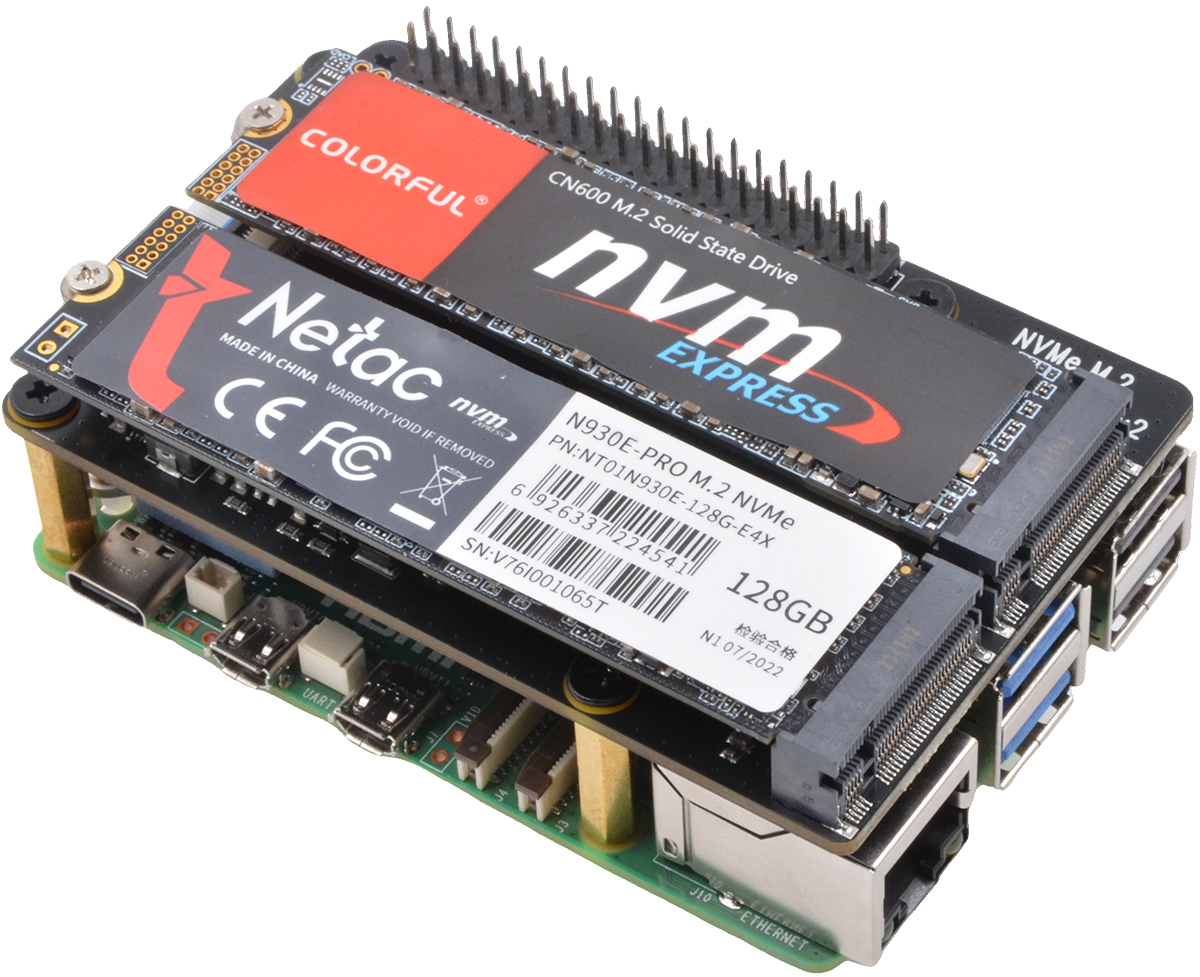

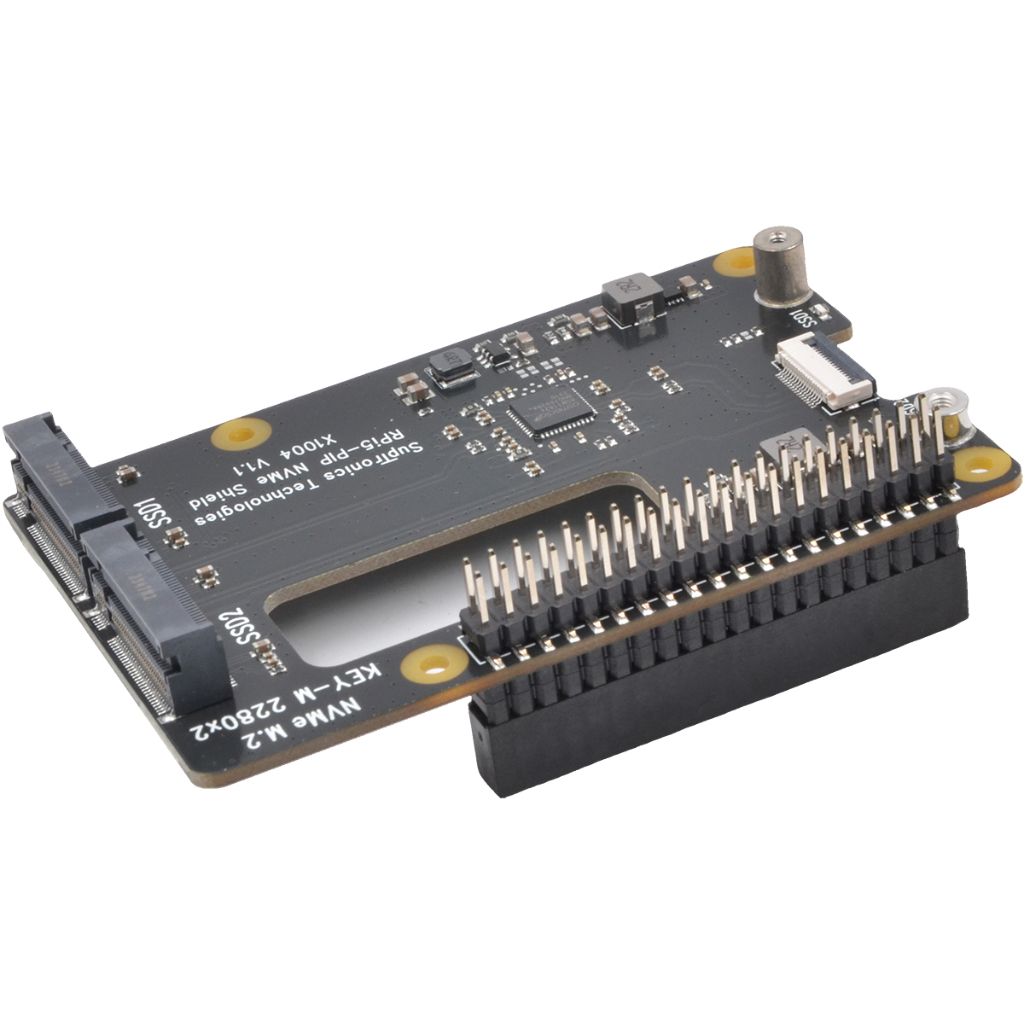

Представляем вам двойной SSD-модуль X1004 NVMe, который обеспечивает бесперебойную и высокоскоростную передачу данных для вашего Raspberry Pi 5. Благодаря элегантному и компактному дизайну к Raspberry Pi 5 можно легко подключить два полноразмерных твердотельных накопителя M.2 2280. Благодаря интерфейсу PCIe 2.0 скорость передачи данных может достигать 5 Гбит/с, что позволяет без труда передавать большие объемы данных за считаные секунды.

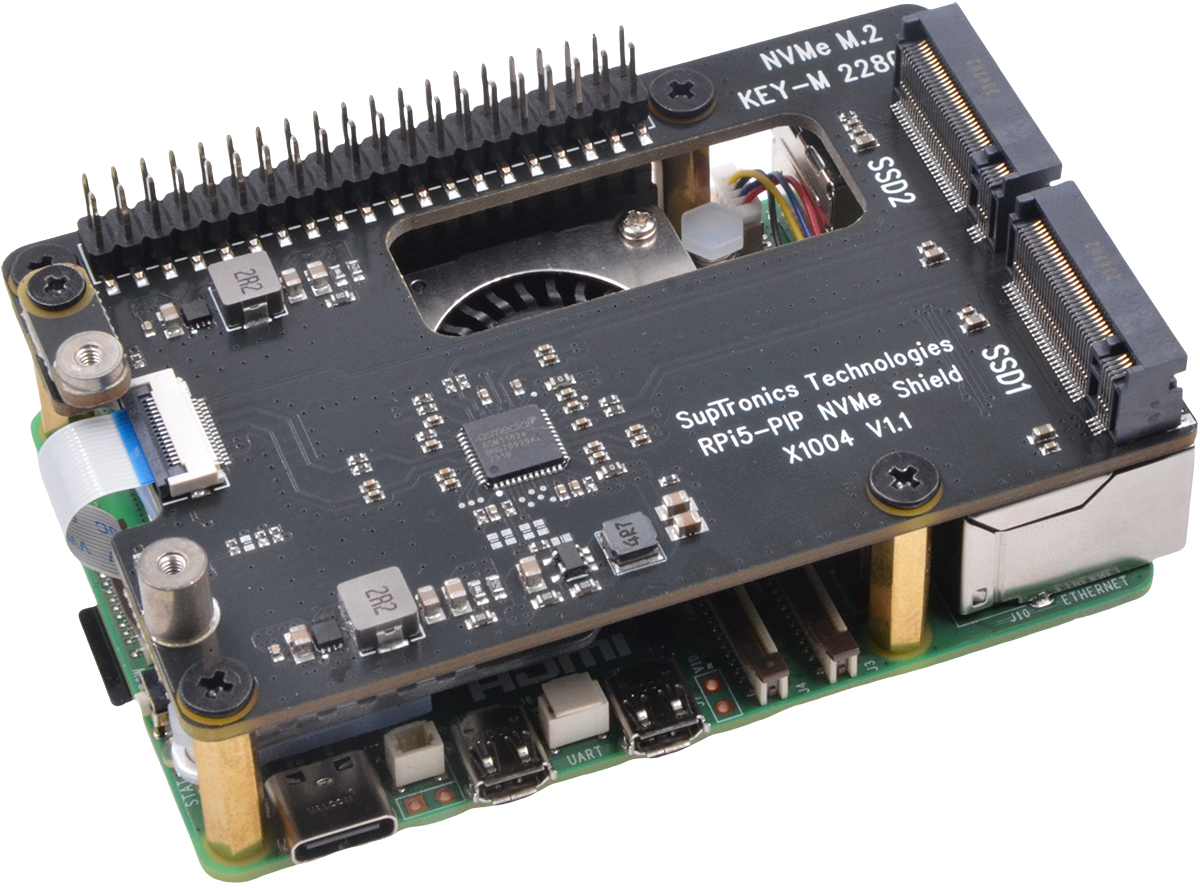

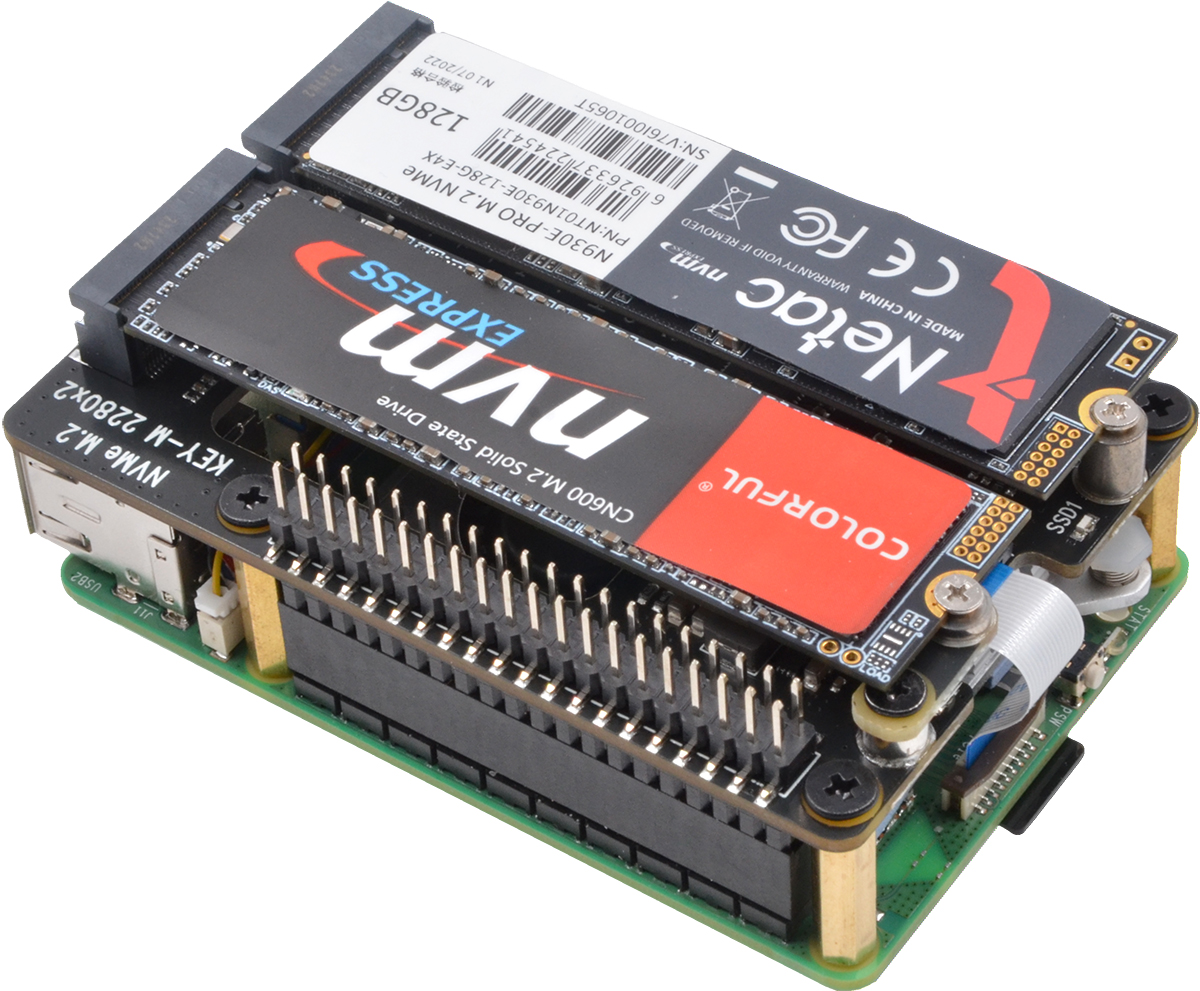

X1004 специально разработан для установки поверх Raspberry Pi 5, как традиционная плата расширения, и оснащен 40-контактным разъемом для удобного доступа к GPIO. С этим NVMe-модулем вы по-прежнему сможете использовать свои любимые HAT-модули. Кроме того, он полностью совместим с официальным пассивным кулером Raspberry Pi, обеспечивая эффективный отвод тепла. Наличие монтажных отверстий и стоек не только защищает твердотельные накопители, но и эффективно отводит тепло, обеспечивая стабильную работу. Встроенный светодиодный индикатор показывает статус чтения или записи, избавляя от необходимости гадать.

X1004 — идеальное решение для хранения данных при создании домашнего медиацентра или системы сетевого хранения данных (NAS). С его помощью вы можете хранить и транслировать собственные видео, музыку и цифровые фотографии как дома, так и в любой точке мира.

Характеристики:
Совместимость с Raspberry Pi 5B
Идеальное решение для хранения данных для вашего Raspberry Pi 5 - представляем двойной SSD-накопитель M.2 NVMe Shield
Твердотельные накопители M.2 NVMe поддерживают общий объем памяти 8 ТБ (4 ТБ + 4 ТБ).
Вмещает два полноразмерных твердотельных накопителя NVMe формата 2280
Поддержка PCIe 2.0 со скоростью 5 Гбит / с для быстрой передачи данных и сверхбыстрой загрузки
Полностью совместим с официальным активным кулером Raspberry Pi
Светодиодные индикаторы синего цвета отображают питание и состояние накопителя
Оснащен встроенным высокопроизводительным коммутатором пакетов PCIe
Оснащен двумя высокоэффективными понижающими DC/DC-преобразователями, обеспечивающими максимальный ток 3,5 А + 3,5 А для питания твердотельных накопителей.
Предназначен для установки сверху, что позволяет размещать его рядом с другими HAT.
Питание осуществляется через 40-контактный разъем GPIO и FFC-разъем PCIe.
Совместим с режимом ожидания HAT+ и автоматически отключается при выключении Pi 5.

Тестирование и анализ:
Условия тестирования
-Сведения о системной плате: Raspberry Pi 5 Model B Rev 1.0, 4 ГБ ОЗУ
-Сведения об интерфейсной плате: X1004 v1.1 NVMe dual SSD Shield
-Операционная система: Raspberry Pi OS с рабочим столом (Debian12 (bookworm), 32-разрядная версия, дата выпуска: 10 октября 2023 г.)
-Характеристики накопителя: Colorful CN600 объемом 120 ГБ, WD Blue SN570 объемом 500 ГБ

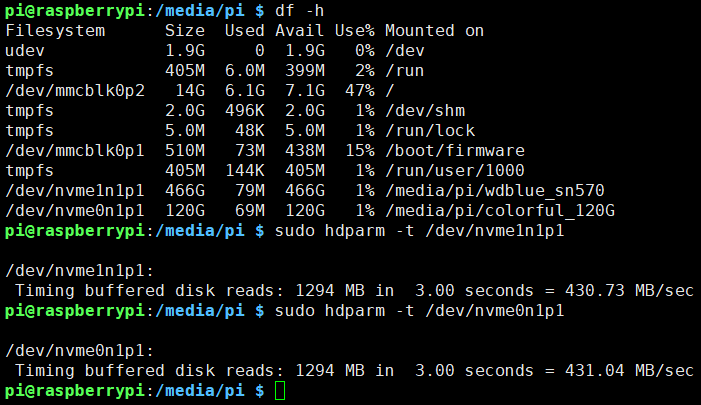

Тестируем скорость чтения с жесткого диска на PCIe2.0 с hdparm:

Технические характеристики:
Питание: 5 В постоянного тока +/-5 % через FFC и 40-контактный разъем, преобразуется в 3,3 В, макс. 3,5 А + 3,5 А для питания твердотельных накопителей.
Порты и разъемы: разъем PCIe — 16-контактный, шаг 0,5 мм.
Разъем для твердотельных накопителей — M.2 KEY-M 67P.
Длина кабеля PCIe: 30 мм.
Размер платы: 87 мм x 57 мм.
Вес: 30 г.

Комплектация:
1 x Плата x1004 V1.1 NVMe
1 x Комплект крепежа (стойки+винты)
2 x Гибкий кабель 16-pin шаг 0,5 мм длина 30 мм

Упаковка:
Картонный короб
Размер: 112*82*33 мм
Вес брутто: 69 г.

Важные примечания:
- Совместимо с твердотельными накопителями M.2 NVMe
- Не совместимо с твердотельными накопителями M.2 SATA, твердотельными накопителями M.2 PCIe AHCI и другими устройствами M.2, не поддерживающими протокол NVMe
- Старые накопители NVMe с менее эффективной флэш-памятью могут работать не так хорошо, как новые накопители
- Новые твердотельные накопители NVMe не имеют разделов, поэтому при первом подключении к Raspberry Pi их необходимо разделить на разделы и отформатировать, прежде чем к ним можно будет получить доступ в проводнике.
