Модуль Waveshare LG290P GNSS RTK

Модуль Waveshare LG290P GNSS RTK

Описание:

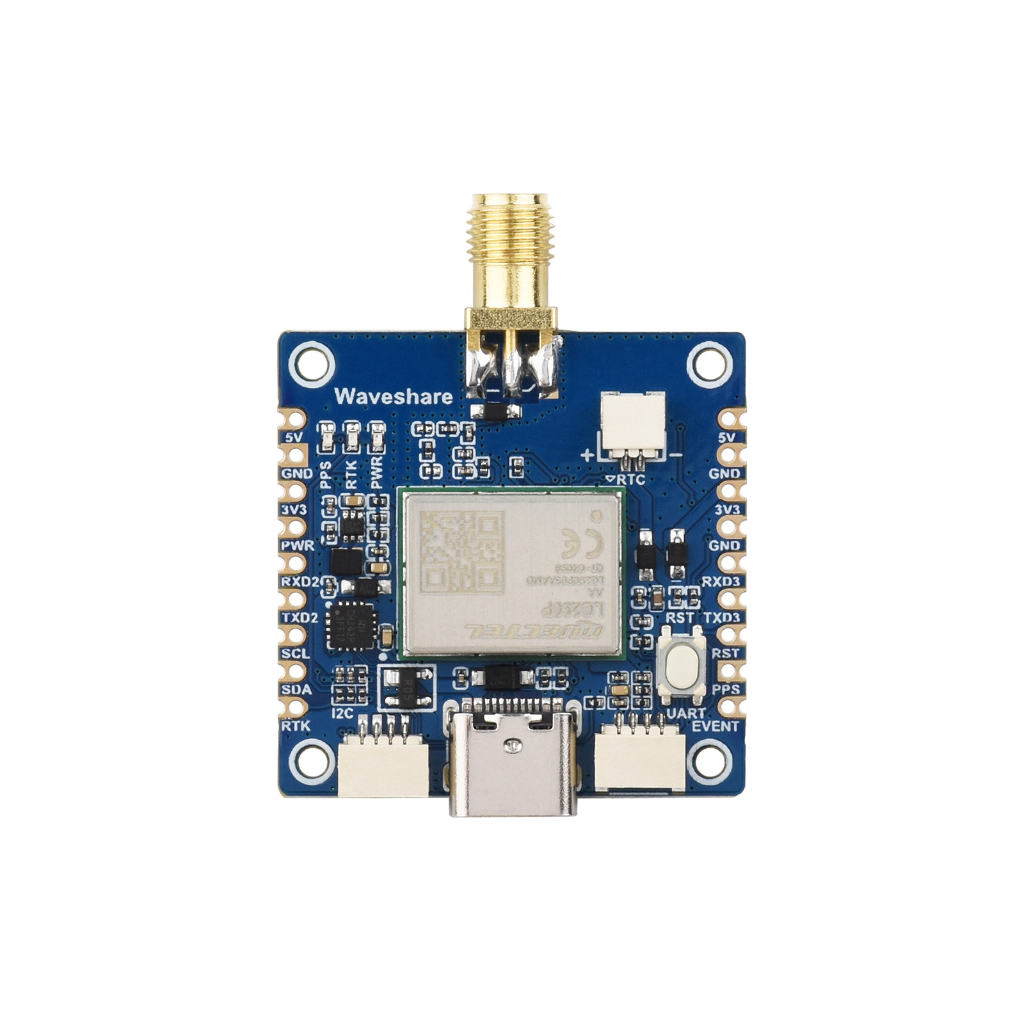

Waveshare LG290P GNSS RTK — это плата расширения GNSS с четырехдиапазонной технологией позиционирования RTK сантиметрового диапазона серии LG290P L1+L2+L5+E6, которая поддерживает одновременный прием нескольких спутниковых систем: GPS, BDS, Глонасс, Galileo, QZSS, NavIC и др.
Модуль основан на высокопроизводительной архитектуре GNSS SoC со встоенными алгоритмами обнаружения и подавления помех, которые могут эффективно подавлять множественные узкополосные сигналы помех и поддерживать высокую чувствительность и надежную защиту от помех в сложных электромагнитных средах. Благодаря многочастотному сканированию и дифференциальным алгоритмам RTK в реальном времени ошибки многолучевого распространения могут быть значительно уменьшены и достигнута высокая точность позиционирования на сантиметровом уровне.
Сама плата выполнена в перфорированном корпусе и компактном размере, с множеством различных интерфейсов, которые упрощают интеграцию в различные проекты.

Характеристики:
Производитель: Wavshare
Модель: LG290P GNSS RTK Module
Напряжение питания: 5 В
Потребляемый ток: менее 100 мА при 5 В (режим продолжительной работы)
Диапазон рабочих температур: -40~85℃
Коммуникационный интерфейс: USB, UART (4800~921600 бит/с, по умолчанию 460800 бит/с)
Коммуникационный протокол: NMEA 0183/RTCM 3. x
Поддерживаемые сигналы:

• GPS: L1 C/A, L1C*, L5, L2C
• GLONASS: L1, L2
• Galileo: E1, E5a, E5b, E6
• BDS: B1I, B1C, B2a, B2b, B2I, B3I
• QZSS: L1 C/A, L1C*, L5, L2C, L6
• NavIC: L5
• SBAS: L1

Кол-во считываемых сигналов: 5+QZSS
Спутниковые системы дополнения (SBAS): WAAS, EGNOS, BDSBAS, MSAS, GAGAN и SDCM
Функции RTK: ровер и база
Точность позиционирования: RTK 0,8 cm+1 ppm CEP и PVT 0.7 m CEP
Частота обновления (RTK/RTK/RAW): 10Hz (max. 20Hz)
Время сходимости RTK (на открытом воздухе): <5 сек
Время первого определения местоположения (AGNSS закрыт):
        Холодный старт: 28 сек
        Горячий старт: 1,7 сек
        Теплый старт: 28 сек
Чувствительность:
        Отслеживание и навигация: -160dBm
        Повторный захват: -155dBm
        Холодный старт: -146dBm
Точность скорости: 0,03 м/с
Точность PPS: 5 нс
Размер: 44*33*6 мм
Вес (только модуль): 7,26 г.

Динамические характеристики:
Ускорение (max): 4g
Высота над уровнем моря (max): 10000 м
Скорость (max): 490 м/с

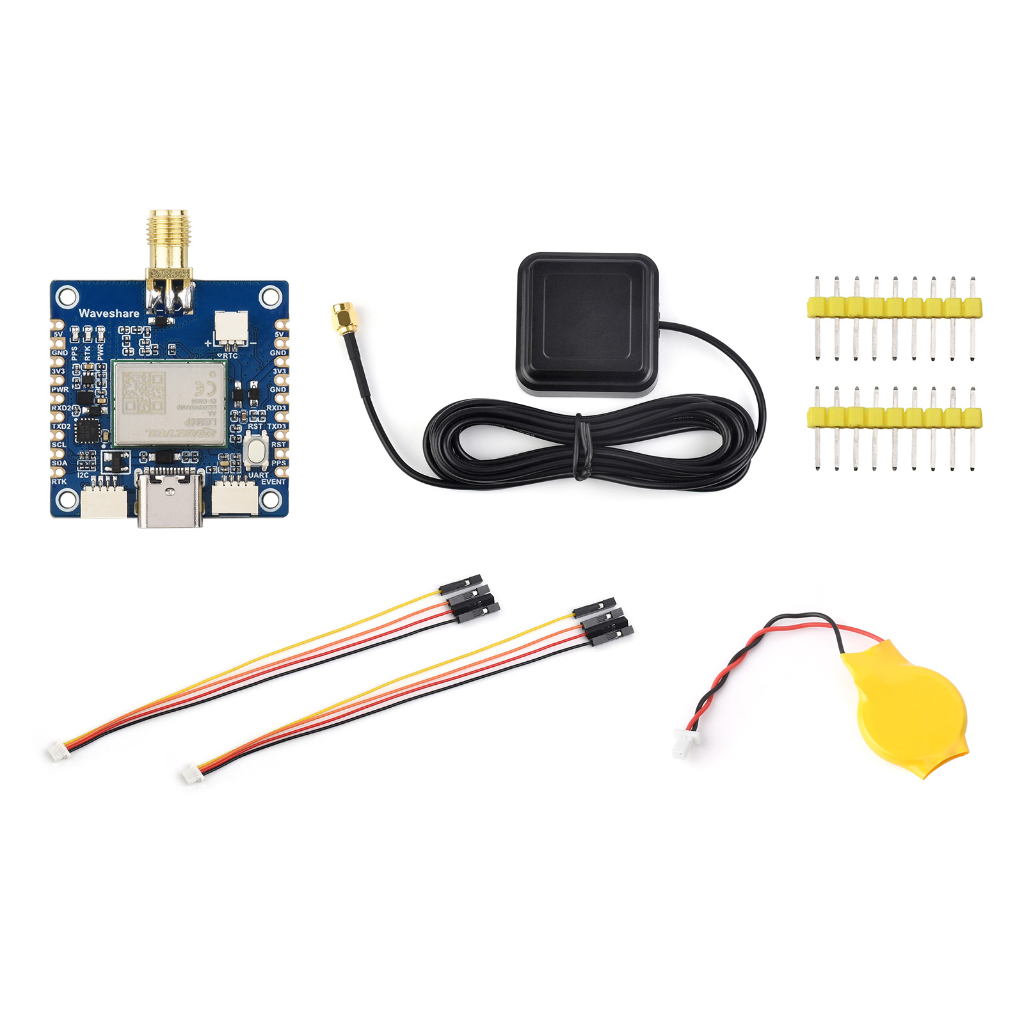

Комплектация:
Модуль LG290P GNSS RTK - 1 шт
Антенна GPS External Antenna (D) SMA (длина 3 м) - 1 шт
Элемент питания CR2032 с разъемом SHR-02V для RTC - 1 шт
Кабельная сборка Dupont 4pin->SHR-04V 4pin - 4 шт
Штыревой разъем 9-pin - 2 шт

Упаковка:
Короб из мелованного картона
Размер: 156*107*30 мм
Вес брутто: 158 г.
