Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare
Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare
Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare
Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare
Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare
Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare
Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare
Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare

Модуль считывателя штрихкодов QR-кодов высокоточный (C) Waveshare

Арт. 16970

6,040 ₽

менее 10 шт.

Описание

Спецификация

  • Модель: 2D Code/QR code/High Accuracy Barcode Scanner Module (C) Waveshare
  • Напряжение питания: 5В DC
  • Потребление тока
    • в рабочем режиме: 250мА
    • в состоянии STANDBY: 20мА
  • Разрешение фотодатчика: 640х480 пикселей
  • Углы сканирования:
    • поворот: 360°
    • вертикальный наклон: 60°
    • боковое отклонение: 60°
  • Углы обзора: 42° (горизонтальный), 32° (вертикальный)
  • Минимальная плотность штрихкода: 0.0762мм (3mil для 1D), 0.127мм (5mil для 2D)
  • Источник света: белый (освещение) + зелёный (прицел), оба в видимом диапазоне
  • Режимы сканирования: датчик, непрерывный, ручной (по умолчанию)
  • Коммуникационные интерфейсы: USB-клавиатура (по умолчанию), USB виртуальный порт, UART порт
  • Температура эксплуатации: -20°С ~ +60°С, хранения: -40°С ~ +70°С
  • Размеры: 50.46 х 25.95 х 13.37мм
  • Вес: 11г. (нетто), 70г. (брутто)

Комплектация

  • 1х Модуль сканера штрихкодов (С) Waveshare
  • 1x Соединительный дата-кабель USB Type-A/USB micro-B
  • 1х Кабель соединительный PH2.0-4pin

Главные преимущества

  • Простой в использовании, не требует знаний в области распознавания изображений
  • Декодирует различные распространенные 1D/2D-коды, такие как: штрих-код, QR-код и т.д.
  • Обладает последовательным портом USB и UART, позволяет подключаться к компьютерам или встраиваемым устройствам
  • Настройка методом сканирования "конфигурационного кода"
  • Встроенный источник света, работает в полной темноте

Модуль сканера одномерных и двухмерных штрихкодов использует интеллектуальный алгоритм распознавания изображения. Он позволяет быстро и точно декодировать 1D/2D коды на бумаге или экране устройств. Новая версия сканера Barcode Scanner Module (C) Waveshare обладает расширенным списком поддерживаемых форматов и улучшенной характеристикой точности, способен считывать коды высокой плотности. Считыватель штрихкодов оснащается портами последовательной коммуникации USB+UART и легко подключается к любому компьютеру или встраиваемому устройству. Встроенный источник белого света и зелёный лазерный прицел позволяют работать со сканером в условиях низкого уровня общего освещения или даже в темноте. Поддерживается несколько рабочих режимов для автоматизированного или ручного сканирования. Предусмотрено программирование встроенных функций и операционных таймеров для различных сценариев эксплуатации. Аналогично предыдущей модели, настраивается простым методом сканирования специальных "конфигурационных кодов".

Возможности декодирования

Обратите внимание! Некоторые поддерживаемые форматы штрихкодов по умолчанию отключены. Для активации необходимо воспользоваться кодами конфигурации сканера.



Вид кода Штрихкод Читаемость Читаемость по умолчанию
2D QR Code ✅ ✅
Micro QR ✅
DataMatrix ✅ ✅
PDF417 ✅ ✅
Micro PDF417 ✅
Aztec ✅
1D EAN-13 ✅ ✅
EAN-8 ✅ ✅
UPC-A ✅ ✅
UPC-E ✅ ✅
ISSN ✅
ISBN ✅
Codabar ✅ ✅
Code 128 ✅ ✅
Code 93 ✅ ✅
Code 39 ✅ ✅
Code 11 ✅
ITF-14 ✅
ITF-6 ✅
Interleaved 2 of 5 ✅
Industrial 2 of 5 ✅
Matrix 2 of 5 ✅
CS Databar(RSS) ✅
MSI-Plessey ✅

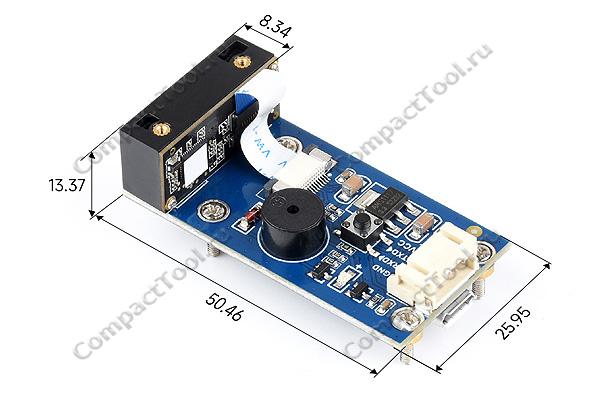

Физические размеры, мм



Сопроводительная документация

  1. Краткая инструкция по подключению и настройки модуля сканера штрихкодов (англ., PDF)
  2. Руководство пользователя считывателя QR кодов, включает коды конфигурации (англ., PDF) - Версия руководства для предыдущей модели, полностью совместимая с новым устройством
