Модуль MP3 декодера с аудиоусилителем 3Вт и кнопочным управлением HW-188-JL

Цена:

180 р.
Уже в корзине
Код товара: 10239
Оригинальное название:
MP3 Decoder Stereo Audio Player Module With Mono 3W Amplifier AUX/TF/SD/USB Interface

Описание товара

Персональный проигрыватель MP3-файлов с кнопочным управлением

Простенький и недорогой модуль проигрывателя музыкальных файлов, предоставляющий любому желающему шанс проявить своё мастерство и самостоятельно изготовить несложную домашнюю акустическую систему, собрать переносную автономную звуковоспроизводящую колонку, сконструировать карманный аудиоплеер. Модуль полностью работоспособен и не требует дополнительного вмешательства со стороны внешних контроллеров управления. В первую очередь, модуль ориентирован на индивидуальное применение. Однако в случае необходимости, схема модуля может быть доработана пользователем для последующей совместимости с приложениями на вычислительных платформах Arduino, ESP, Teensy, PyCom, STM, Raspberry Pi и других. Микросхема встроенного цифрового декодера легко справляется с популярными современными форматами MP3 и WAV. Звучание модуля находится на приемлемом уровне в категории маломощных систем, которое вполне способно устроить по качеству нетребовательных слушателей. Ожидать от низкобюджетной модели HW-188-JL каких-либо умопомрачительных аудиофильных характеристик и показателей совершенно излишне.

Технические характеристики

  • Модель: HW-188-JL
  • Питание: 3.7-5.5 В, адаптер или Li-pol/Li-ion аккумулятор
  • Энергопотребление: 50-170 мА
  • Рабочее напряжение: 3.3 В
  • Воспроизводимые форматы аудиофайлов: MP3, WAV
  • Разрядность ЦАП: 24 бит
  • Частота дискретизации, кГц: 8/ 11.025/ 12/ 16/ 22.05/ 24/ 32/ 44.1/ 48
  • Встроенный аудио усилитель 3 Вт
  • Пятиполосный эквалайзер с предустановками: Поп/ Рок/ Джаз/ Классика/ Бас
  • Слот чтения карт памяти microSD
  • Порт USB 2.0 для флеш-памяти
  • Файловая система накопителя: FAT16 / FAT32
  • Поддерживаемый размер памяти: до 32 ГБ
  • Управление проигрывателем: кнопочное, ручное
  • Звуковые выходы: AUX (наушники, стерео), терминалы (динамик, моно)
  • Условия эксплуатации:
    • температура -20°С...+55°С
    • влажность 5%...95%
  • Размеры: 48 х 36 х 14 мм
  • Вес: 20 гр

Отличительные черты MP3-проигрывателя HW-188-JL

Аудиоплеер HW-188 обладает сразу несколькими положительными чертами, выделяющим его среди аналогов. Например, он даёт возможность попеременно использовать сразу два внешних диска, увеличивая размер хранилища с записями до максимальных 64 ГБ. Для этого в модуле присутствуют пара разъёмов microSD и USB 2.0. HW-188 определяет наличие и количество установленных сменных накопителей. Проигрывание файлов начинается из содержимого карты SD, сразу же после включения питания. Если карта памяти SD отсутствует, аудиоплеер автоматически переключится на воспроизведение треков с USB-диска. В ручном режиме управления, выбор источника хранения записей происходит всего одним нажатием кнопки. Приятным бонусом покажется умение MP3-плеера запоминать последнюю воспроизведённую аудиозапись с диска, причём раздельно для каждого входа. Информация о нём сохраняется в памяти HW-188 даже в обесточенном состоянии. При повторном включении питания и если проигрывание какого-либо трека в прошлый раз не было закончено, зазвучит ранее прерванная композиция. В ином случае заиграет следующая.

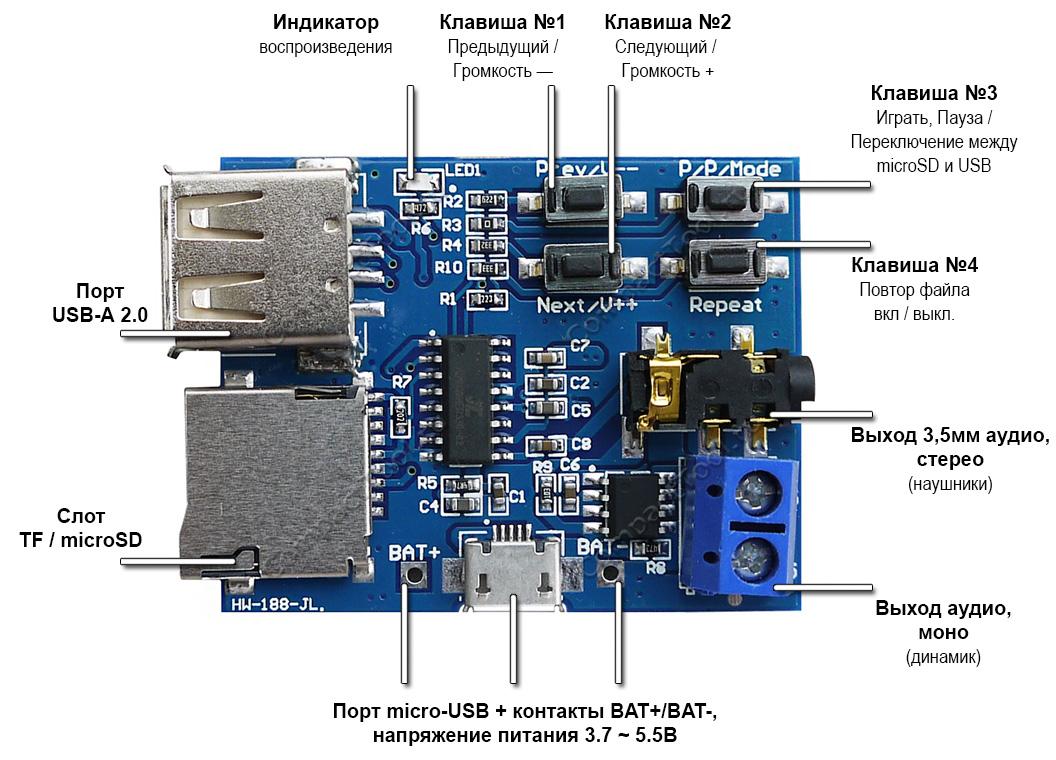

Внешний вид, расположение элементов на плате

Внешний вид, расположение элементов на плате

Особенности подготовки SD-карты и USB-диска, перенос файлов

Аудиоплеер HW-188 поддерживает карты памяти и USB-флешки размером до 32 ГБ включительно. Файлы музыкальных композиций рекомендуется копировать на заранее отформатированный накопитель. Алгоритм поиска файлов модели HW-188 предусматривает ряд условий, напрямую связанных с очерёдностью воспроизведения записей при переходе к следующему аудиотреку или возврату к предыдущему. В названиях файлов и имён папок ограничений никаких нет, они могут оставаться оригинальными или быть произвольно изменёнными. Значение имеет порядок их переноса на внешний диск, а также расположение по папкам. Для того, чтобы выстроить упорядоченность воспроизводимого списка, копирование звуковых записей на карту памяти желательно выполнять по одной. Первыми отыграют файлы из корневого раздела, и только затем прозвучат мелодии внутри папок. Перенос на диск TF/USB группы из нескольких файлов или целой папки скорее всего приведёт к непредсказуемой последовательности. Один из примеров:

Очерёдность копирования Имя файла, расположение по папкам Порядок воспроизведения при переходе к следующей композиции
1  "sd:/файл1.mp3" 1
2  "sd:/123/файл2.mp3/" 4
3  "sd:/файл3.mp3" 2
4  "sd:/ABC/файл4/mp3" 5
5  "sd:/MP3/файл5.mp3" 6
6  "sd:/файл6.mp3" 3



Органы управления HW-188-JL

Управление всеми возможными действиями над проигрыванием музыкальных композиций реализовано четырьмя кнопками, одновременно совмещающими по две функции, о чём свидетельствует расположенная рядом надпись со знаком дробного разделения. Первая функция любой клавиши активируется кратковременным (менее 2 секунд) нажатием кнопки, вторая — продолжительным (2 и более секунд) удержанием соответствующей кнопки в нажатом положении. Расшифровка текстового обозначения кнопок:

  • Клавиша №1
    • "Prev" — переход к проигрыванию предыдущего звукового трека.
    • "V--" — плавное уменьшение громкости звучания.
  • Клавиша №2
    • "Next" — переход к проигрыванию следующего звукового трека.
    • "V++" — плавное увеличение громкости звучания.
  • Клавиша №3
    • "P/P" — приостановка проигрывания текущей мелодии / возобновление воспроизведения текущей мелодии (Пауза/Пуск).
    • "Mode" — переключение между входами microSD и USB.
  • Клавиша №4
    • "Repeat" — однократный повтор текущей аудиозаписи. В режиме повтора, частота мигания светодиодного индикатора красного цвета меняется с редкого на частое.
    • "без обозначения" — выбор одной из пяти предустановленных настроек эквалайзера.

Выходы аудиосигнала

Аудиосигнал в стереофоническом звучании, формируемый цифро-аналоговым преобразователем HW-188-JL, доступен пользователю через 3.5мм разъём AUX. Стандартным входом можно воспользоваться для подключения стереонаушников или дополнительной активной системы. В схему модуля HW-188-JL интегрирован аудиоусилитель мощностью 3 Вт в монофоническом звучании. Его выход разведён на удобные винтовые клеммы-терминалы SP+ / SP-, исключающие необходимость припайки проводов. Производитель рекомендует использовать динамические головки с номиналом не менее 3 Ом / 3 Вт.

Питание модуля MP3-плеера HW-188-JL

Проигрыватель HW-188 способен работать как в обычном, так и в автономном режимах. Есть несколько ограничений, напрямую относящихся к уровню входного постоянного напряжения. Наиболее оптимальным считается напряжение 5 В, которого более чем достаточно для уверенного выполнения задач, возложенных на плеер. Напряжение около 3.7 В уже может оказаться слишком малым для некоторых видов (не всех) USB-флешек или U-дисков. Минимальное напряжение 3.3 В оставляет работоспособным только вход карты microSD, на выходе встроенного усилителя и наушников при максимальной громкости могут появиться искажения аудиосигнала в виде выраженного хриплого звучания.

Рядом с разъёмом питания microUSB присутствуют контакты BAT+ и BAT-, предназначенные для присоединения автономного источника питания с напряжением от 3.7 В до 5.5 В. Чаще всего, к выводам подключаются литиевые аккумуляторные батареи Li-pol / Li-ion. Следует соблюдать полярность источника питания, защиты о переполюсовки не предусмотрено.

Предупреждение! Не допускается единовременное питание модуля от основного и резервного источника напряжения. Электрическая схема модуля аудиоплеера HW-188-JL не оснащена возможностью выполнять подзарядку аккумуляторной батареи или способностью контролировать текущий уровень её заряда. Плюсовой и минусовой контакты разъёма питания microUSB соединёны с контактами BAT+ и BAT- напрямую.
