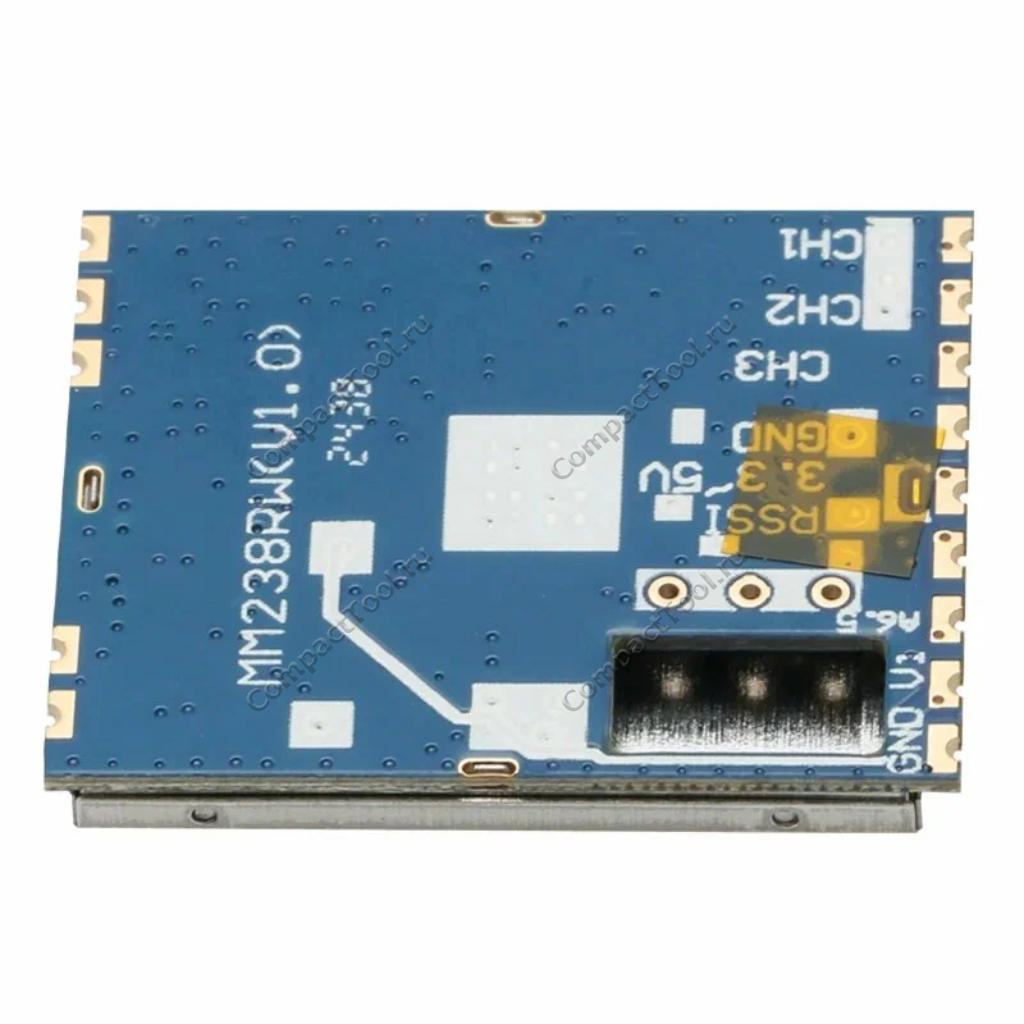

MM238RW 5.8G VRX модуль 8-канального приёмника видео сигнала

MM238RW 5.8G VRX —  модель 8-канального приёмника видео сигнала в формате исполнения SMD-модуль для различных FPV-систем, функционирующих на частоте 5.8ГГц. MM238RW может использоваться в приложениях управления гоночными дронами с видом от первого лица, в системах коммуникации воздушных, наземных или водоплавающих беспилотных аппаратов (БПЛА), в продуктах удалённого мониторинга за транспортном или в иных проектах систем беспроводной передачи видео сигнала. Ресивер MM238RW имеет выход аналогового видео и три логических входа выбора рабочей частоты, антенный порт и входы питания 3.3-5В DC. Функция приёма потокового аудио в MM238RW не поддерживается.

Технические характеристики

• Модель: MM238RW / аналог (совместимость c RX5808)
• Напряжение питания: +3.3~5.0 В
• Потребление тока, макс.: 220 мА
• Радиомодуль: MM328RW-MCU
• Диапазон частот: 4900-5945ГГц (5.8 ГГц)
• Чувствительность приёмника: -90дБм
• Количество каналов для приёма: 8
• Логические входы выбора частоты сигнала: CH1, CH2, CH3
• Система демодуляции: ЧМ/ФАПЧ (FM/PLL)
• Промежуточная частота: 480 МГц (IF)
• Антенный вход, импеданс: 50 Ом
• Видео выход, импеданс: 75 Ом
• Амплитуда видеосигнала: 1±0.2 В
• Полярность видеосигнала: отрицательная
• Дифференциация усиления, макс.: ±5%
• Дифференциация фазы, макс.: ±5°
• Отношение сигнал/шум, мин.: 38дБ
• Индикатор мощности входящего сигнала (RSSI): 0.7 ~ 2.2В (-30дБм ~ -90дБм)
• Условия эксплуатации
  • температура: -10°С ~ +65°С
  • относительная влажность: 85%
• Температура хранения: -30°С ~ +85°С
• Размер: 22.8 х 28.4 х 3.2 мм
• Вес: 3.56 г.

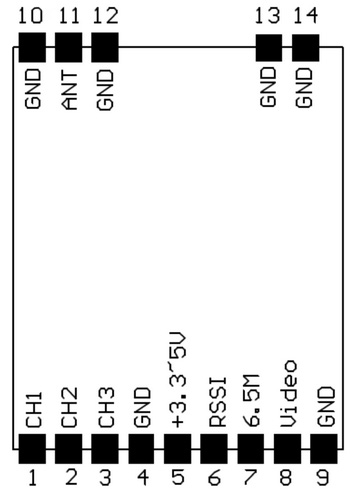

Назначение выводов MM238RW-MCU

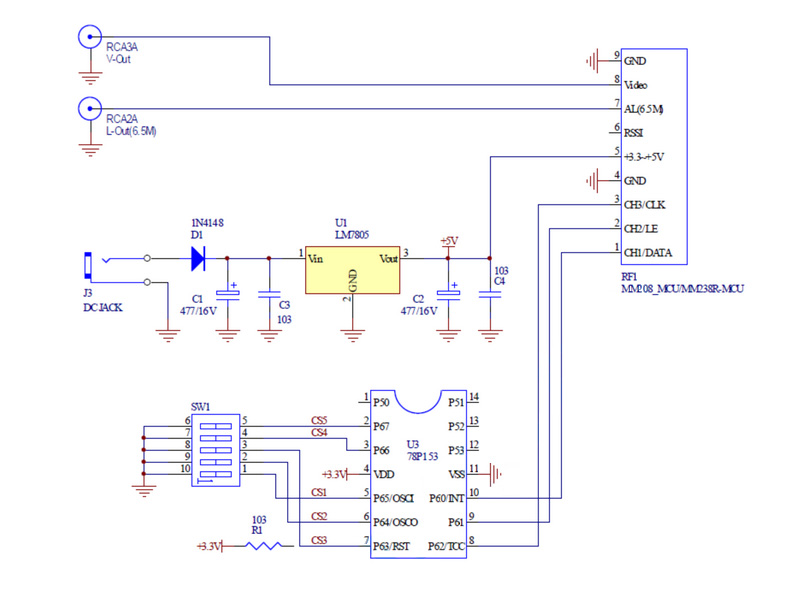

Демонстрационная схема приложения

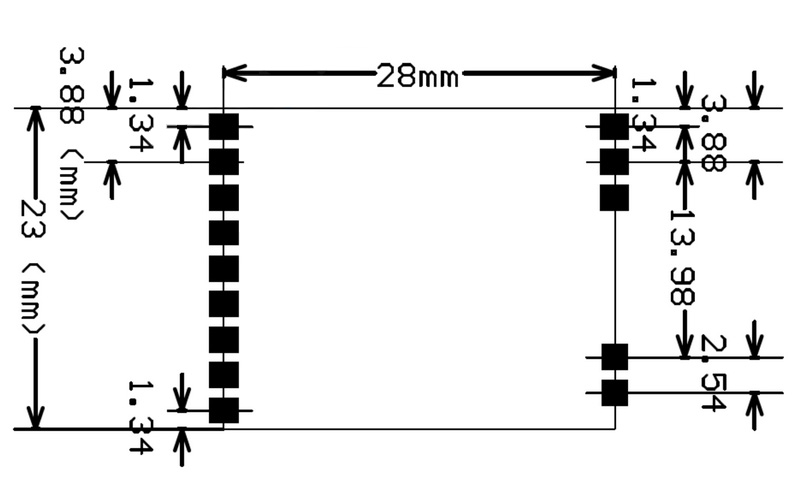

Физические размеры, мм
