Мини-отладчик WeAct Studio STLINK-STM32 Mini Debugger

Мини-отладчик STLINK V2.1 MiniDebugger на базе контроллера STM32F103CBT6 с интерфейсами SWD/SWO/NRST/USB-to-UART от производителя микроэлектронных устройств WeAct Studio.

Характеристики:

• Производитель: WeAct Studio
• Модель: STLINK/V2-1 STLINK-STM32 MiniDebugger
• Контроллер: STM32F103CBT6
• Прошивка (по умолчанию): V2.J43.M28
• Интерфейсы: USB-C, SWD, SWO, UART
• Поддержка МК: только семейство STM32 ARM Cortex
• Поддержка ПО: Keil MDK, IAR, STM32CubeIDE, OpenOCD, GDB и др.
• Размеры: 36.6 х 13.5 х 5.5мм
• Вес: 5г.

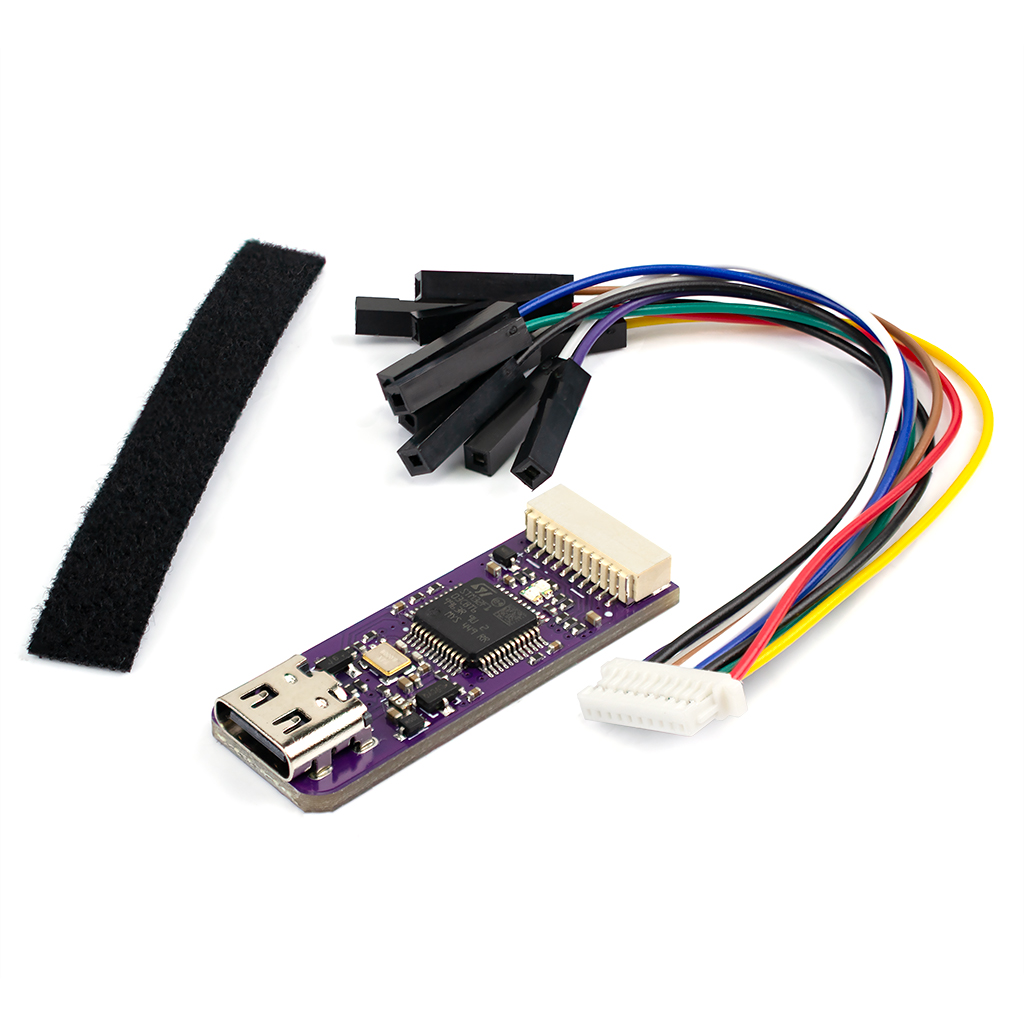

Комплектация:

• 1х MiniDebugger STLINK-STM32 WeAct Studio
• 1x Кабель SH1.0-10P/Dupont 2.54(F) 1x10, длина 10см

WeAct Studio STLINK V2.1

WeAct STLINK/V2.1 MiniDebugger — незаменимое дополнение к арсеналу любого разработчика встроенных систем. Это мощный универсальный инструмент, спроектированный для работы с ARM-микроконтроллерами семейства STM32, предназначенный упростить и облегчить процессы программирования и отладки. MiniDebugger STLINK имеет компактные размеры и простой в использовании интерфейсом, отличается хорошими показателями надежности и стабильности. WeAct STLINK-STM32 поддерживает несколько протоколов отладки и программирования, такие как SWD и UART, благодаря чему совместим с большим числом разнообразных комплектов и модулей разработки приложений STM32.

Отладчик MiniDebugger собран на микроконтроллере STM32F103CBT6 и укомплектован стандартным портом USB Type-С для подключения к компьютеру. WeAct STLINK-STM32 располагает полной поддержкой в современных интегрированных средах Keil MDK, IAR, STM32CubeIDE и OpenOCD. Он также поддерживает отладку кода из командной строки через программу-отладчик GDB. В STLINK/V2.1 MiniDebugger реализован доступ к полезным функциям аппаратной защиты STM32 от нежелательного чтения/записи содержимого встроенной flash-памяти, предоставлена возможность обновления прошивки программатора-отладчика.

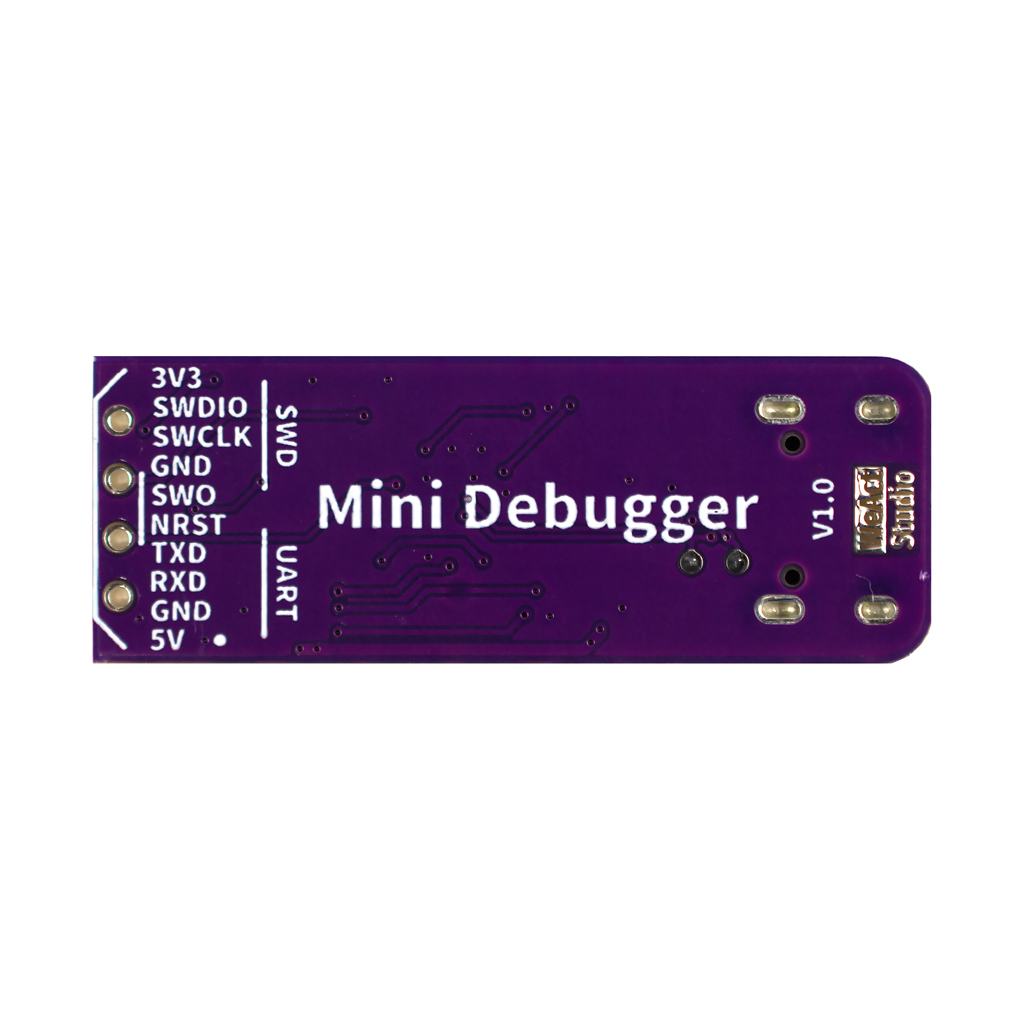

Порт отладки Mini Debugger STLINK-STM32

Нативный порт отладки SWD используется для обновления прошивки контроллера STM32 в программаторе STLINK/V2-1 MiniDebugger. Функциональное соответствие выводов:



Физические размеры, мм



Документация

1. Домашняя страница проекта WeAct MiniDebugger (web-ресурс)
