Luckfox Pico Zero RV1106G3 8G eMMC WiFi/BT Плата разработки с AI-процессором машинного зрения

Машинное зрение — одно из наиболее перспективных и востребованных направлений развития современной микроэлектроники, стоящее в одном ряду с глобализацией нейронных сетей и интеграцией искусственного интеллекта. Скоротечный переход на повсеместное активное использование машинного зрения под управлением ИИ позволяет полностью автоматизировать множество однотипных процессов в разных сферах, от промышленности, производства и логистики до медицины, безопасности и торговли, одновременно повысить их точность и эффективность. Прогрессивная востребованность ИИ-приложений с машинным зрением для высокоскоростной обработки визуальных данных является движущей силой для массовой разработки и производства специализированных систем с архитектурой, объединяющей процессорные ядра с графическими и нейроморфными ускорителями.

Luckfox Pico Zero — компактная плата разработки приложений, предоставляющая опции беспроводной коммуникации и машинного зрения. В онове платы используется SoC-процессор RV1106G3 со встроенной памятью 256МБ DDR3L, совмещённый с блоком NPU 1 TOPS. Внутри этого процессора располагается одно ядро 32-разрядного ARM Cortex-A7 и 5-мегапиксельный аппаратный обработчик графических фотоснимков. NPU-блок поддерживает операции INT4, INT8, и операции смешанной точности INT16 в задачах классификации изображений и обнаружения объектов. Плата оснащается 4-полосным MIPC CSI интерфейсом камеры и встроенной поддержкой беспроводной 2.4ГГц коммуникацией WiFi 6, Bluetooth 5.2/BLE. Основным хранилищем в Luckfox Pico Zero служит память eMMC 8 ГБайт. Плата комплектуется разъёмом USB 2.0 Хост/Устройство, выходом аналогового аудио и 28 портами общего назначения (GPIO) с мультиплексируемыми интерфейсами UART, SPI, I2C и др. Работает на Buildroot-сборке пользовательской системы и SDK.

Характеристики: Модель: Luckfox Pico Zero Linux Micro Development Board Питание: 5В DC (USB-C, 5Vin) Напряжение логических контактов: 3.3В Процессор: RV1106G3 Rockchip, одноядерный 32-разрядный RISC-V Cortex A7 на частоте до 1.2 ГГц c FPU и NEON Нейромодуль: производительность 1TOPS с поддержкой операций int4, int8 и int16 Модуль обработки изображений: разрешение до 5 МП при частоте 30 кадров в секунду Память: RAM 256МБ DDR3L, eMMC 8ГБ Беспроводная комуникация: 2.4ГГЦ WiFi 6 / Bluetooth 5.2 / BLE Камера: интерфейс MIPI CSI 4-полосный Звук: коннектор MX1.25 2-контактный Порт USB: режимы Хост/Устройство Расширение: 28 портов общего назначения GPIO Размеры: 65 х 30 х 13 мм Вес нетто: 12.8 г.

Комплектация: 1х Luckfox Pico Zero RV1106G3 Упаковка: Антистатический пакет, защитная вкладка из вспененного полиэтилена Размеры: 108 х 69 х 14 мм Вес брутто: 14.5 г.

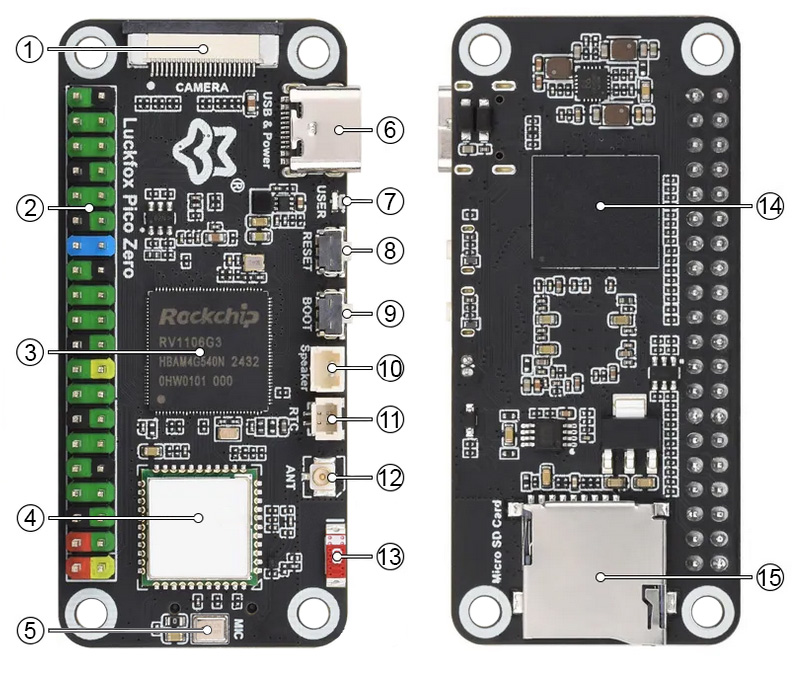

Компоненты и интерфейсы платы

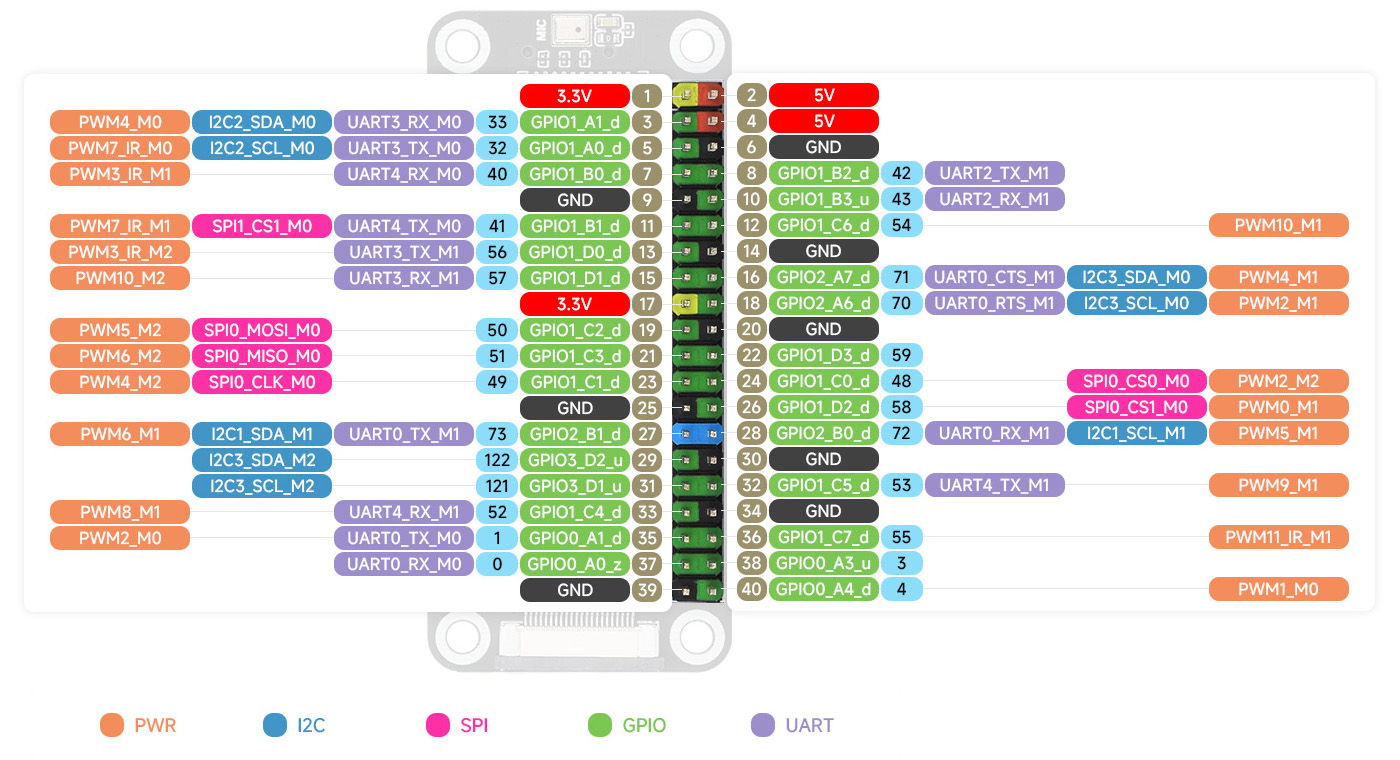

Функциональное определение контактов GPIO-коннектора:

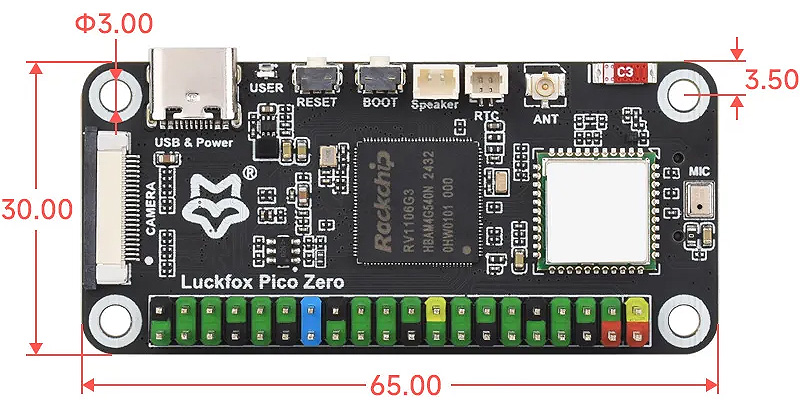

Физические размеры, мм:

Документация и программное обеспечение

> Установка операционной системы (запись образа, режим прошивки, SocToolKit)
> Базовое использование (вход в систему, информация о разделах и команды Linux, автостарт и конфигурация статического IP, передача файлов, настройка коммуникации Ethernet, кросс-компиляция, подключение удалённой папки)
> SDK-разработка (SDK сборка образа, SDK добавление внешних фалов в образ, сборка образа в Docker, настройка Buidroot, настройка ядра системы и дерева устройств
> Периферия и интерфейсы (CSI-камера, WiFi/BT)
