LILYGO T-Display-S3 TF Card Shield Pin Плата расширения со слотом MicroSD

Технические характеристики

• Модель: Макетная плата Lilygo T-Display TF Shield, версия Pin H609 (Male Connector)
• Совместимость: серия модулей Lilygo T-Display
• Интерфейсы: слот чтения карты MicroSD/TF в 1-разрядном режиме
• Область для макетирования: 121 контактных отверстия (из них 21 сопряжены с линиями напряжения)
• Метод монтажа компонентов: использование паяльных материалов
• Шаг выводов: 2.54мм (0.1" дюйма)

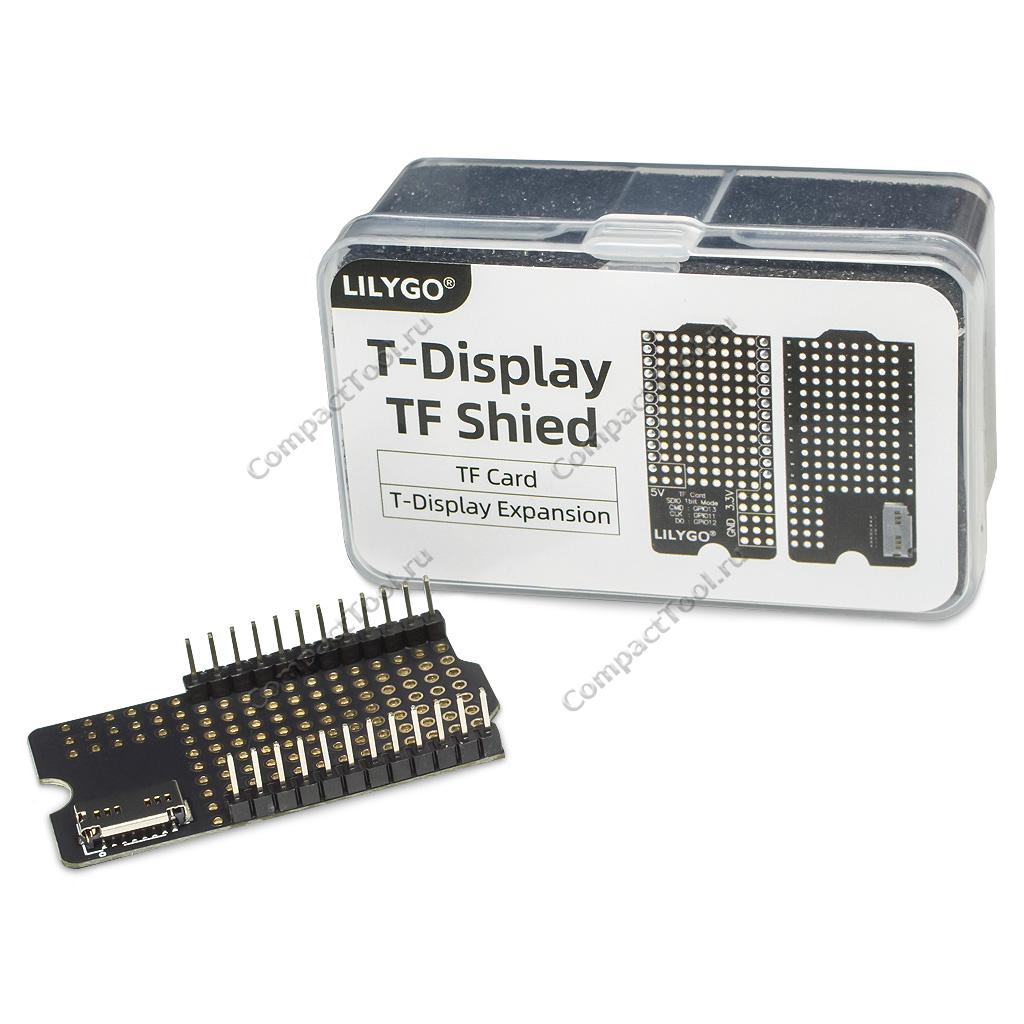

• Размеры: 50 х 26 х 9мм (плата), 74 х 45 х 28мм (упаковка)
• Вес: 3.5г (нетто), 16г (брутто)

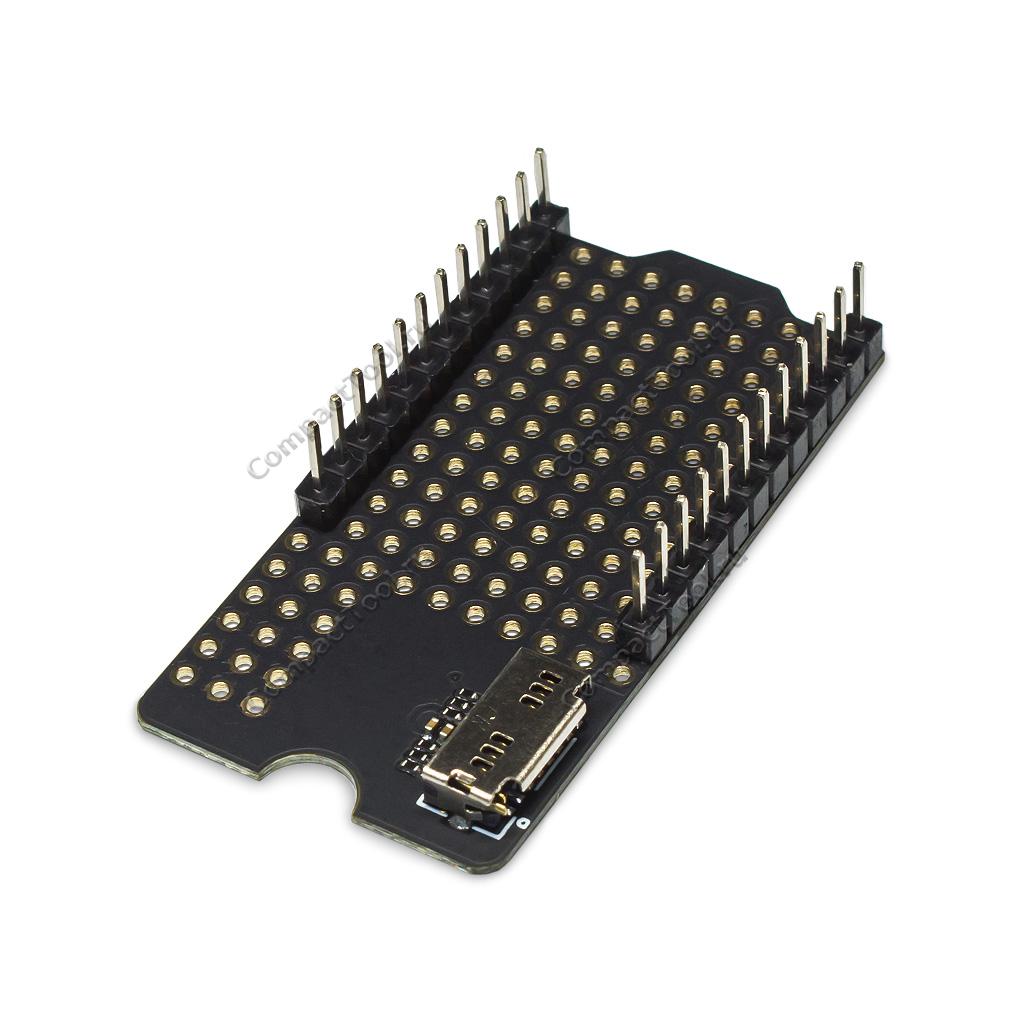

Макетная плата Lilygo T-Display TF Shield — незаменимая основа для разработки и тестирования различных вариантов электронной схемы, отвечающей за расширение функциональный возможностей дисплейных модулей Lilygo T-Display. Большая область из 121-го контактного отверстия с шагом 0.1 дюйма предоставляет разработчику свободу размещения любых электронных компонентов прототипируемой схемы. Встроенный в Lilygo T-Display TF Shield слот карты памяти MicroSD/TF с 1-битовым рабочим режимом добавляет контроллеру ESP32 дисплейного модуля Lilygo T-Display аппаратную опцию чтения/записи цифровых данных. Два установленных однорядных штыревых коннектора T-Display TF Shield позволяют легко и просто объединять друг с другом макетную плату и дисплейный модуль Lilygo T-Display.

Подавляющее число контактных отверстий платы T-Display TF Shield в области прототипирования ни к чему не привязаны. Остальная часть контактных отверстий разделены на группы с маркировками на плате 3.3V, 5V и GND. Эти группы контактов обеспечивают вывод соответствующего уровня напряжения, когда макетная плата и дисплейный модуль T-Display работают вместе. Физическая разводка интерфейса SD с указанием нумерации портов EPS32 нанесена шелкографией на верхнюю плоскость макетной платы.

Диаграмма расположения функциональных контактов
