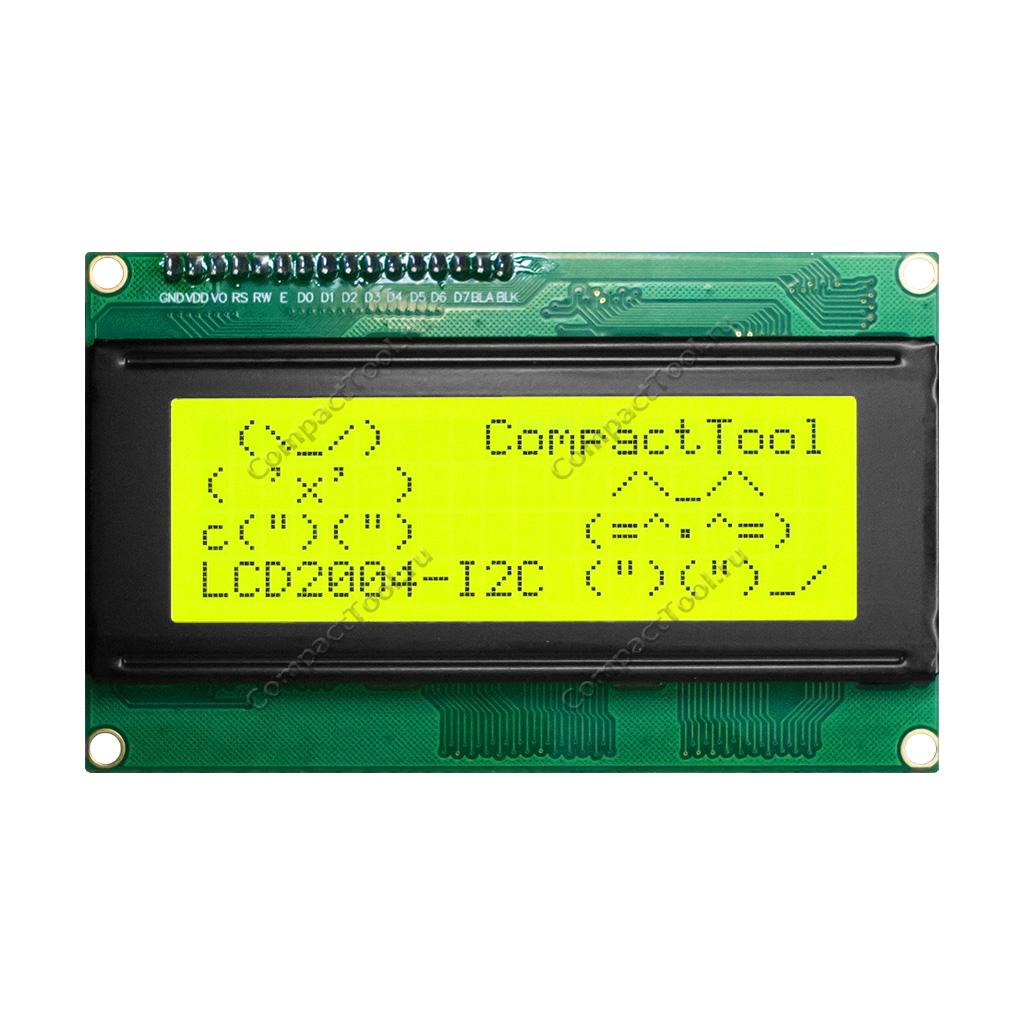

LCD2004-I2C Дисплей ЖК символьный, черный/желтый

Дисплейный модуль LCD2004 с I2C — экономичное решение для разработки и моделирования приложений с выводом небольшого объёма текстовой информации: буквенных символов, различных знаков или цифр, в том числе и псевдографику. Основан на STN ЖК-матрице с использованием технологии изменения прозрачности пикселей для отображения цифровых данных. Активная область ЖК-матрицы имеет разбивку на горизонтальные строки и вертикальные столбы, и позволяет отображать одновременно до 80 символов. Встроенный графический контроллер HD44780 запрограммирован таблицей символов A00 (см. спецификацию в разделе документации). На аппаратном уровне поддерживаются функции очистики экрана, возвращения курсора в начальное положение, включение и выключение дисплея, включение и выключение курсора, а также мерцание и боковой сдвиг символов.

Характеристики: Модель: LCD2004 с I2C / аналог Питание: 5В постоянного тока DC Потребление тока: до 100мА Напряжение питания, логических входов: 3.3~5.0В Матрица: ЖК STN (технология изменения прозрачности) Углы обзора: 70-80° В/Н/П/Л Кол-во символов: 80 (4 строки х 20 знаков) Графический контроллер: HD44780 / аналог Набор знакогенератора: А00 (цифры, знаки, латинские символы и японские иероглифы) Программируемая память: 8 ячеек Диапазон регулировки контрастности: 0-100% Подсветка: 2 белых светодиода 4200K LED Цвет фона: желтый Цвет символа: черный Контроллер расширения портов ввода-вывода: PCF8574 / аналог Коммуникационный интерфейс: I2C, макс. частота 100кГц Адрес устройства по умолчанию: 0х27h или 0x3Fh Рабочая температура: -20 ... +70 °С Температура хранения -30 ... +80 °С Размеры: 98.20 х 60.0 х 20.6мм Вес нетто: 72 г.

Комплектация: 1х Экранный модуль LCD2004 c I2С Упаковка: Антистатический пакет Размеры: 110 х 70 х 22 мм Вес брутто: 75 г.

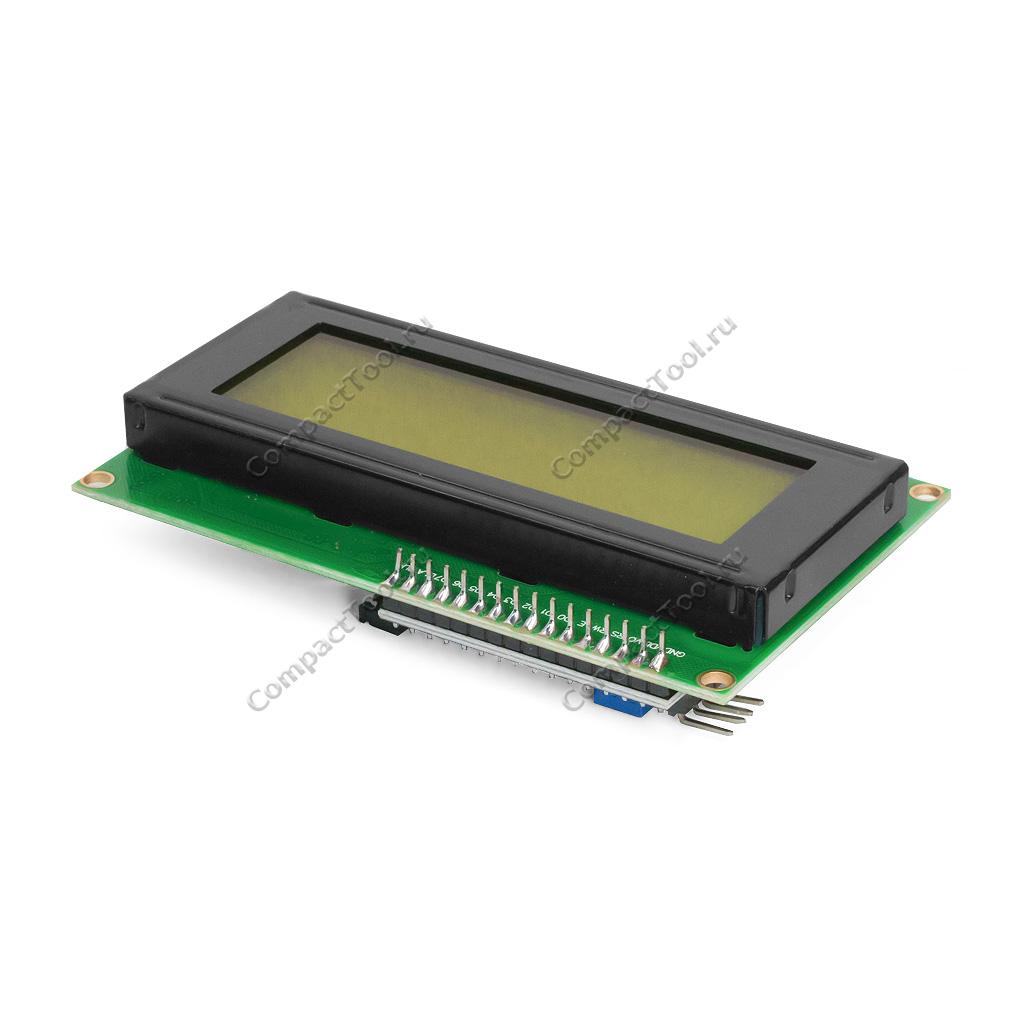

В модуль LCD2004 интегрирована плата расширения 16 цифровых портов ввода-вывода. Микросхема PCF8574 отвечает за преобразование входящих сигналов от внешнего контроллера, передаваемых по двухпроводной последовательной шине данных I2C на скорости до 100кГц, в сигналы интерфейса MC6800, распределяемых по соответствующим портам графического контроллера. Для HD44780 задействован формат 4-разрядной шины передачи данных (метод двухтактной трансляции одного байта информации). На плате расширителя портов также установлены: перемычка управления включением/выключением подсветки, электромеханический поворотный регулятор уровня контрастности пикселей на ЖК-экране и светодиод индикации питания. Дополнительно присутствуют три незапаянные площадки A0, A1 и A2, определяющие адрес I2C-устройства. По умолчанию значение адреса для PCF8574 установлено в 0x27h. В следующей таблице представлены доступные варианты переназначения I2C-адреса для PCF8574

Порт			Назначаемый адрес I2C
А2	А1	А0
0	0	0	0x20h
0	0	1	0x21h
0	1	0	0x22h
0	1	1	0x23h
1	0	0	0x24h
1	0	1	0x25h
1	1	0	0x26h
1	1	1	0x27h*

Примечание. Единицей в таблице обозначен высокоуровневый логический сигнал, нулем - низкоуровневый. В исходном состоянии, все три порта A0, A1 и A2 микросхемы PCF8574 подтянуты к напряжению питания. Изменение логического состояния порта с высокого на низкий производится замыканием (запайкой) перемычки с контактом нулевого напряжения (общим нулём), расположенным рядом с каждым из перечисленных портов.

Символьная таблица знакогенератора HD44780 (версия A00)

Графический контроллер HD44780 обладает возможностью многократной записи и хранения в области памяти знакогенератора (CGRAM) от 1 до 8 пользовательских символов.

Документация и программное обеспечение

> Программная библиотека LiquidCrystall_I2C для интегрированной среды разработки Arduino IDE
> Спецификация драйвера точечной матрицы HD44780
> Спецификация контроллера PCF8574 расширения портов ввода-вывода
