JQC-T78 5VDC 20A Реле электромагнитное для Arduino

Характеристики

• Модель: JQC-T78-DC5V (T78 серия)
• Тип реле: электромагнитное
• Номинальное напряжение катушки: 5В DC
• Сопротивление катушки: 42 Ом ±10%
• Ток катушки: 119 мА
• Мощность катушки: 0.6 Вт
• Параметры коммутируемой нагрузки
  • Максимальные: 20А@125В АС, 20А@14В DC
  • Минимальные: 0.5А@5В DC
• Время срабатывания
  • Переключение: 10 мс
  • Возвращение в исходное состояние: 5 мс
• Частота переключения, макс.
  • Механическое: 18000 операций в час
  • Электрическое: 1800 операций в час
• Сопротивление изоляции, мин.: 100 МОм @ 500В DC
• Диэлектрическая прочность: 500В AC (одна минута)
• Устойчивость к шоку: до 10G
• Устойчивость к вибрации: 10 ~ 55 Гц, 1.5мм
• Материал контактов: диоксид серебра и олова AgSnO2
• Число контактов: 5 (2 - катушка, 3 - нагрузка COM+NO+NC)
• Диаметр и длина контактов: Ø0.5мм х 4мм
• Температура эксплуатации: -40°C ~ +85°C
• Размеры, макс.: 15.7 х 12.3 х 14 мм
• Вес: 5.5 г.

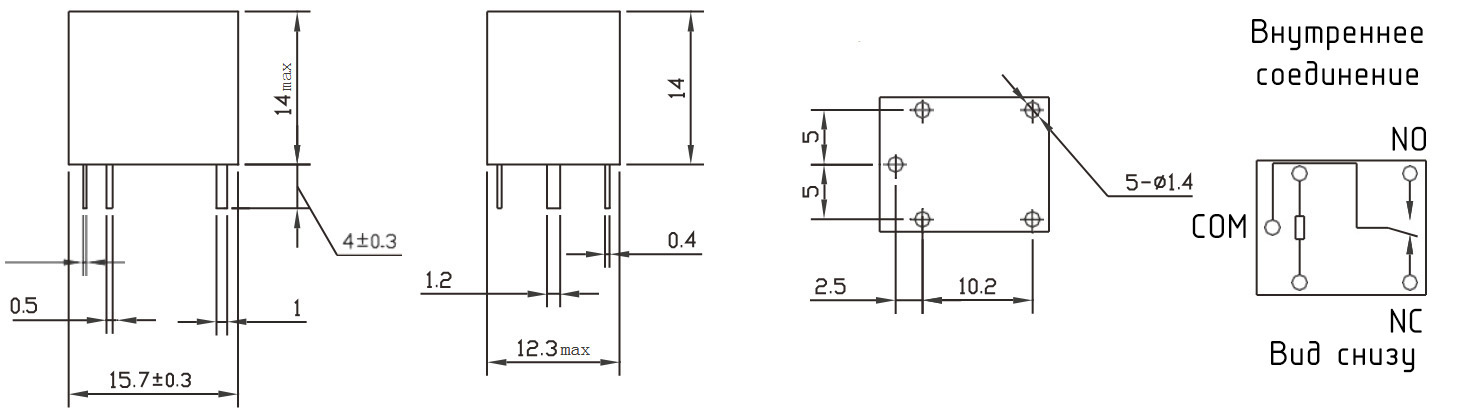

Физические размеры (мм), схема внутренней коммутации



Документация

1. Спецификация электромагнитного реле JQC-T78 TLrelay (англ., PDF)
