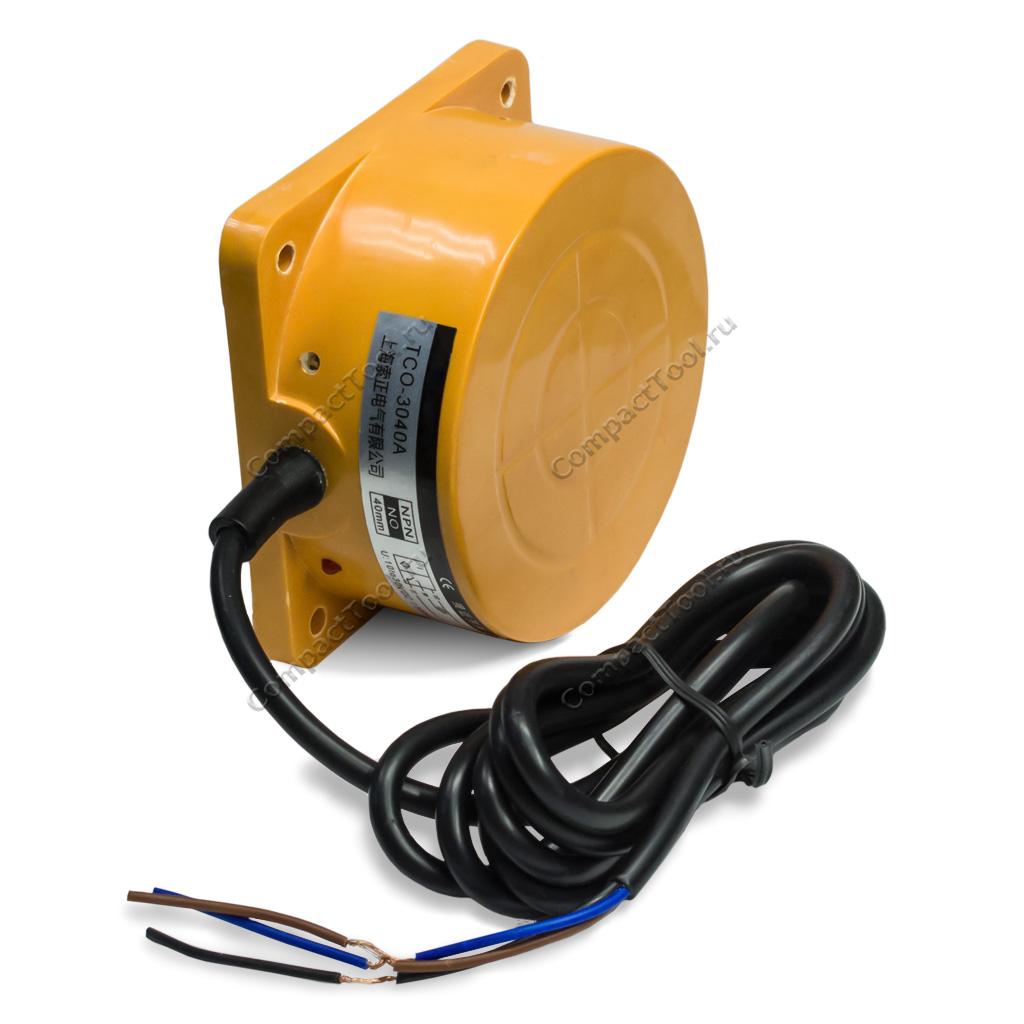

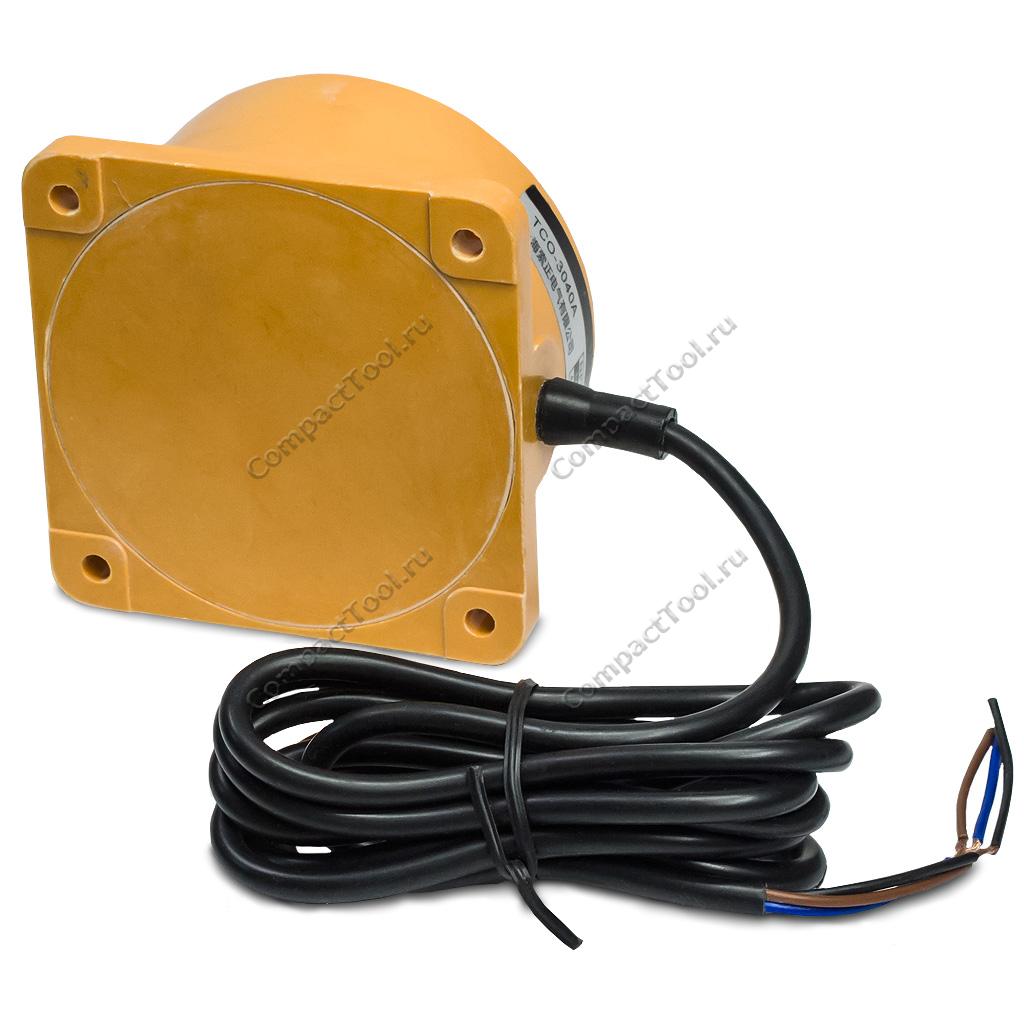

Индуктивный датчик приближения TCO-3040A NPN NO

Индуктивный датчик приближения TCO-3040A NPN NO — датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов, а именно: железо, сталь, медь, бронза, алюминий, свинец. К другим природным материалам не восприимчив. Метод обнаружения металлических объектов основан на чувствительности встроенной в корпус катушки индуктивности к изменениям магнитного поля в рабочей зоне датчика. Серия датчиков TCO обладает значительно увеличенной областью детекции объектов. Индуктивные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве, на конвейерах, станках ЧПУ.

Технические характеристики

• Модель: TCO-3040A / аналог
• Тип датчика: индуктивный
• Метод обнаружения: бесконтактный
• Чувствительность к металлам: железо, сталь, алюминий, медь, бронза, латунь, свинец и др.
• Напряжение питания: 10-30В постоянного тока (DC)
• Дистанция обнаружения: 0~40мм ± 10% (магнитные металлы)
• Регулировка чувствительности: 0 ~ 35мм
• Корпус: цилиндрической формы с квадратным основанием
• Полярность выхода: NPN, (минусовая)
• Выходной ток нагрузки: до 300мА
• Коммутация выхода: NO, нормально открытый
  • исходное состояние: подтянут к плюсу напряжения питания
  • состояние срабатывания: подключен к минусу напряжения питания
• Интерфейс: 3-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 110см
• Размер детектируемого объекта, мин.: 60 х 60 х 2мм
• Частота отклика: 500Гц
• Индекс пылевлагозащиты: IP65
• Размеры датчика: 80 х 80 х 40мм
• Температура эксплуатации: -30°C ~ + 65°C
• Вес: 375 г.

Подключение 3-проводных индуктивных датчиков с отрицательной/положительной полярностью и различными видами коммутации выхода

Индуктивные датчики приближения с 3-проводным интерфейсом имеют различную внутреннюю транзисторную структуру и подключаются по одной из четырёх представленных схем. Выбор правильной схемы зависит от полярности напряжения (PNP или NPN) на выходе датчика. А также от исходного состояния выхода с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, выход которого замыкает один из полюсов напряжения питания с выходом-нагрузкой в момент срабатывания и размыкает эту же цепь в любом другом случае при отсутствующих условиях срабатывания. Принцип работы "нормально закрытого" датчика полностью противоположен - размыкание цепи нагрузки при срабатывании и её замыкание в исходном состоянии.

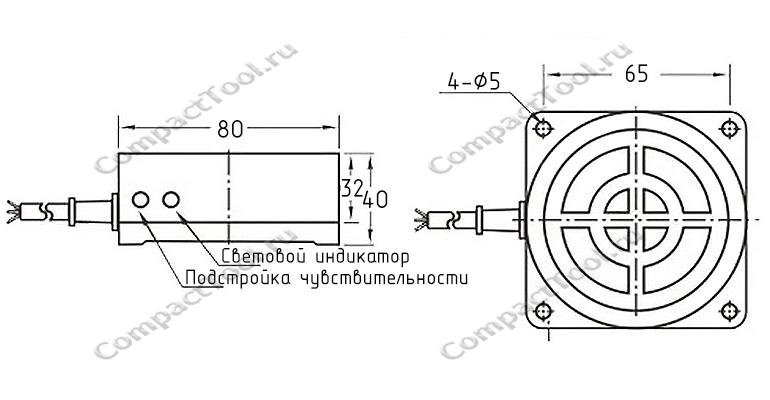

Физические размеры, мм
