Goouuu Tech ESP-32F Kit Комплект разработчика ESP32 с дисплеем 1,44 дюйма 128*128

Оценочная (или отладочная) плата с микроконтроллером часто востребована разработчиками приложений как базовый инструмент изучения и тестирования всех возможностей выбранного электронного чипа. В отличии от большинства самых простых решений с минимальными удобствами использования, профессиональных комплект Goouuu Tech ESP-32F Kit представляет совершенно иной подход к производству оценочных плат, включает в себя расширенный набор аппаратных компонентов, предназначенных для комплексной демонстрации всех ключевых функций ESP32. Приступающий к созданию проекта разработчик, с помощью инструментария ESP-32F Kit может легко и быстро подключатся к сетям WiFi или Bluetooth, тестировать интерфейс цветного TFT дисплея (в том числе I2C OLED дисплея*) с выводом текста или изображений, воспроизводить через RGB-светодиод различные световые эффекты, считывать и обрабатывать информацию, хранимую на внешнем накопителе MicroSD, подключать цифровой температурный датчик, проигрывать звуковые сэмплы через встронный аудиодинамик и вводить в приложение данные, используя две сенсорные кнопки. Большое число свободных цифровы портов ESP32 открывают перед разработчиком просторы для дальнейшего расширения и улучшения приложения. Написание кода приложения для EPS32 может вестись не только в фирменном окружении Espressif ESP-IDF SDK, этот чип поддерживается в интегрированной среде Arduino IDE, PlatformIO, MicroPython, VS Code, Clion, Eclipse IDE и т.д. Кроме стандартного 5-вольтового питания через  USB порт, плата ESP-32F Kit может функционировать автономно от батареи или любого другого источника +3.7~12 вольт постоянного тока.

Характеристики: Модель: ESP-32F Kit Goouuu Tech Напряжение питания: 5В (USB), логики 3.3В Автономное питание: внешняя батарея 3.7-12В Контроллер: ESP-32F (ESP3212) 2-ядерный 32-битный Xtensa LX6 с частотой до 240МГц и производительностью до 600 DMIPS Встроенная память: ОЗУ 520КБ + 16КБ RTC, ПЗУ 448КБ ROM + 4МБ Flash Беспроводная коммуникация: 2.4ГГц WiFi 802.11 b/g/n/e/i и Bluetooth 4.2 BR/EDR + BLE Режимы WiFi: точка доступа (softAP), клиент(Station), точка доступа+клиент (softAP+Station), P2P Шифрование: WPA/WPA2/WPA2-Enterprise/WPS/AES/RSA/ECC/SHA/RNG Аудио кодеки BT: CVSD, SBC Антенна: 3dBi PCB, разведена дорожкой на плате Интерфейсы: GPIO, UART, I2C, I2S, SPI, SDIO, PWM, SAR ADC, DAC Режимы энергосбережения ESP32: активный, спящий модем, лёгкий сон, глубокий сон, гибернация Аудио усилитель: PAM8302A класс-Д, моно, 2.5Вт Звукоизлучатель: динамик 1Вт, 8 Ом Контроллер USB: CH9102X WCH Встроенные функции: датчик Холла, датчик температуры, сенсорный контроллер, RGB светодиод, сенсорные кнопки, кнопка сброса Reset Разъёмы и коннекторы: mUSB питание и прошивка, 1x 4pin OLED, 1x 9pin TFT-1.44, 1x XH2.54-4pin SENSOR, 2x HDR2X9 USER, 1x 4pin BATTERY Среда разработки: ESP-IDF SDK, Arduino IDE, PlatformIO, MicroPython, Eclipse IDE, Visual Studio Code, Clion и др. Совместимые языки программирования: С, С++, Rust, JavaScript, Lua и др. Размеры: 69.2 х 60.3 мм Вес нетто: 24 г. (плата), 9 г. (дисплей)

Комплектация: 1х Оценочная плата ESP-32F Kit 1x Дисплейный модуль TFT LCD 1.44" 128*128 ST7735 SPI 1x Кабель USB-A / mUSB, длина 300 мм * OLED дисплей приобретается отдельно Упаковка: Пластиковый короб Размеры: 110 x 75 x 28 мм Вес брутто: 80 г.

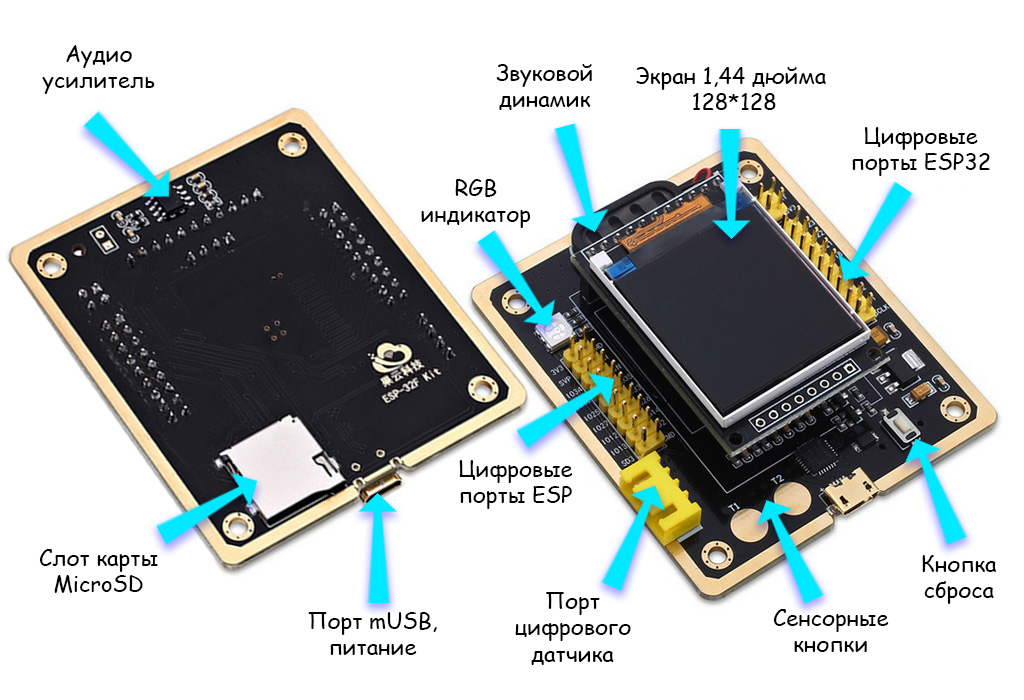

Компоненты и интерфейсы оценочной платы

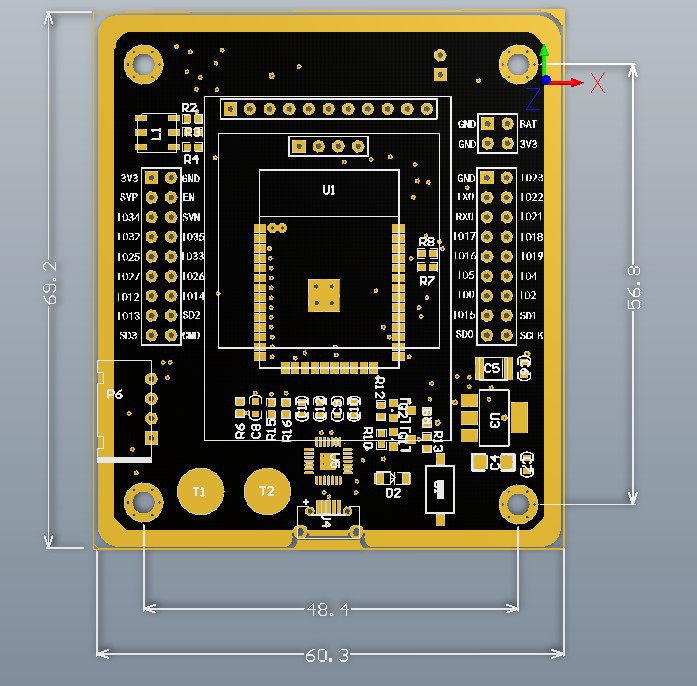

Физические размеры платы, мм

Документация
> Руководство пользователя по быстрому старту ESP-32F Kit Goouuu Tech в Arduino
> Спецификация контроллера ESP-32F

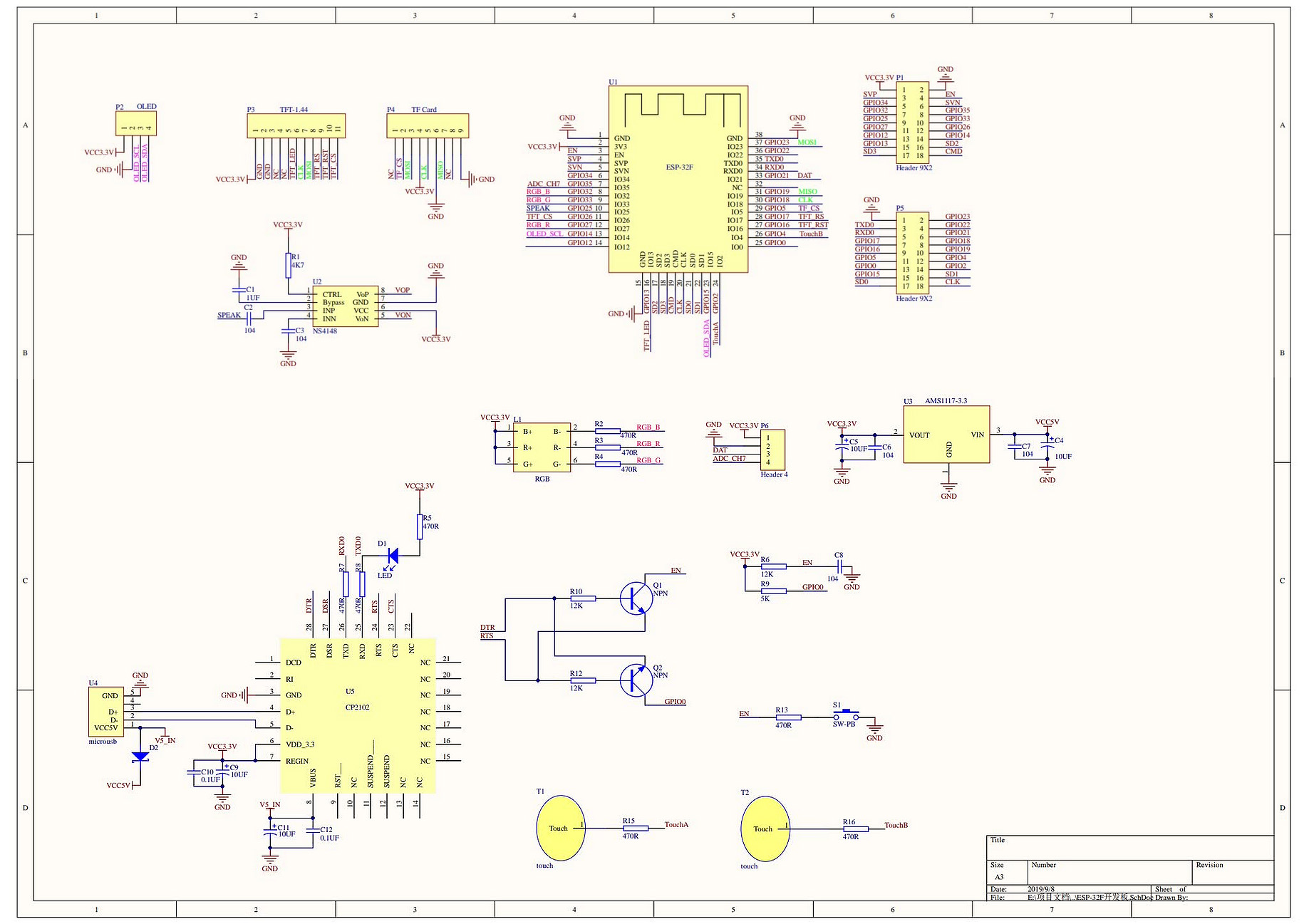

> Электрическая принципипальная схема ESP-32F Kit (неоригинальная версия с USB CP2102 и аудио NS4148)
