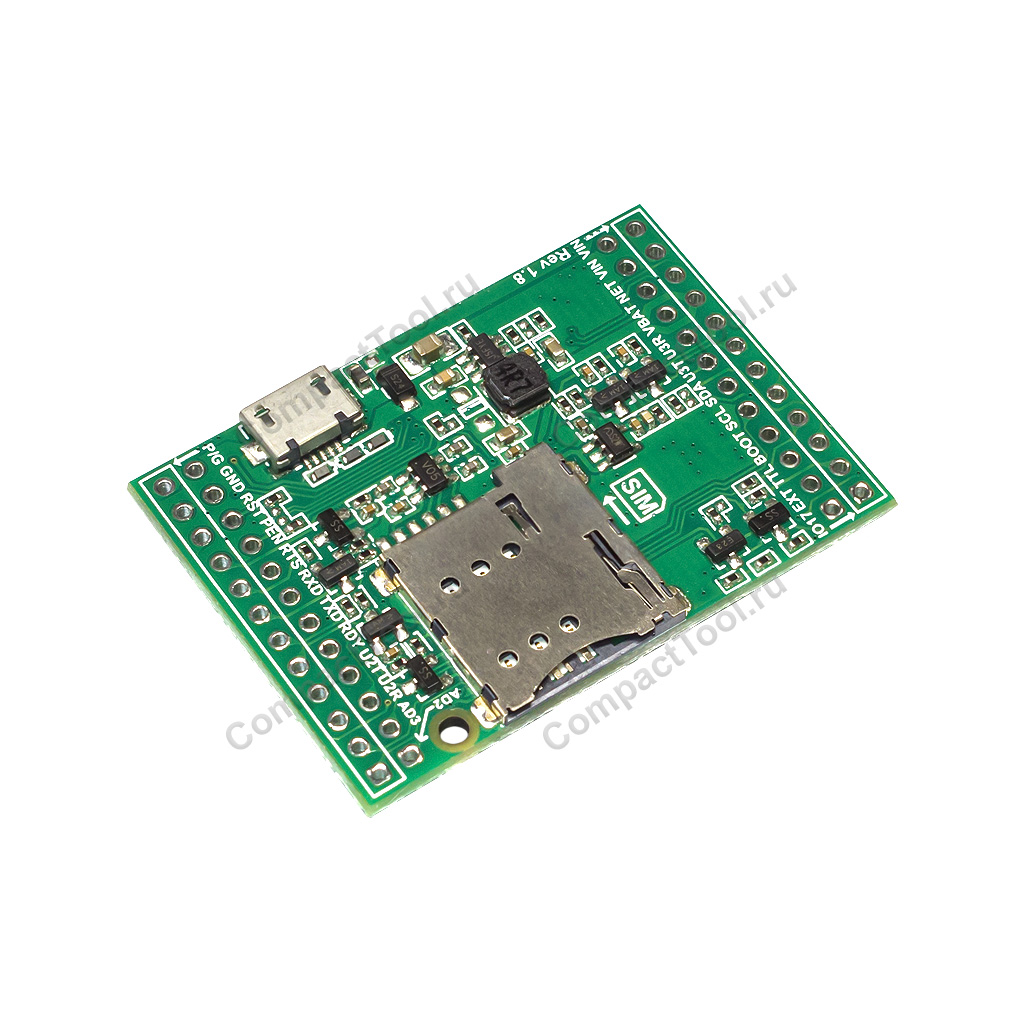

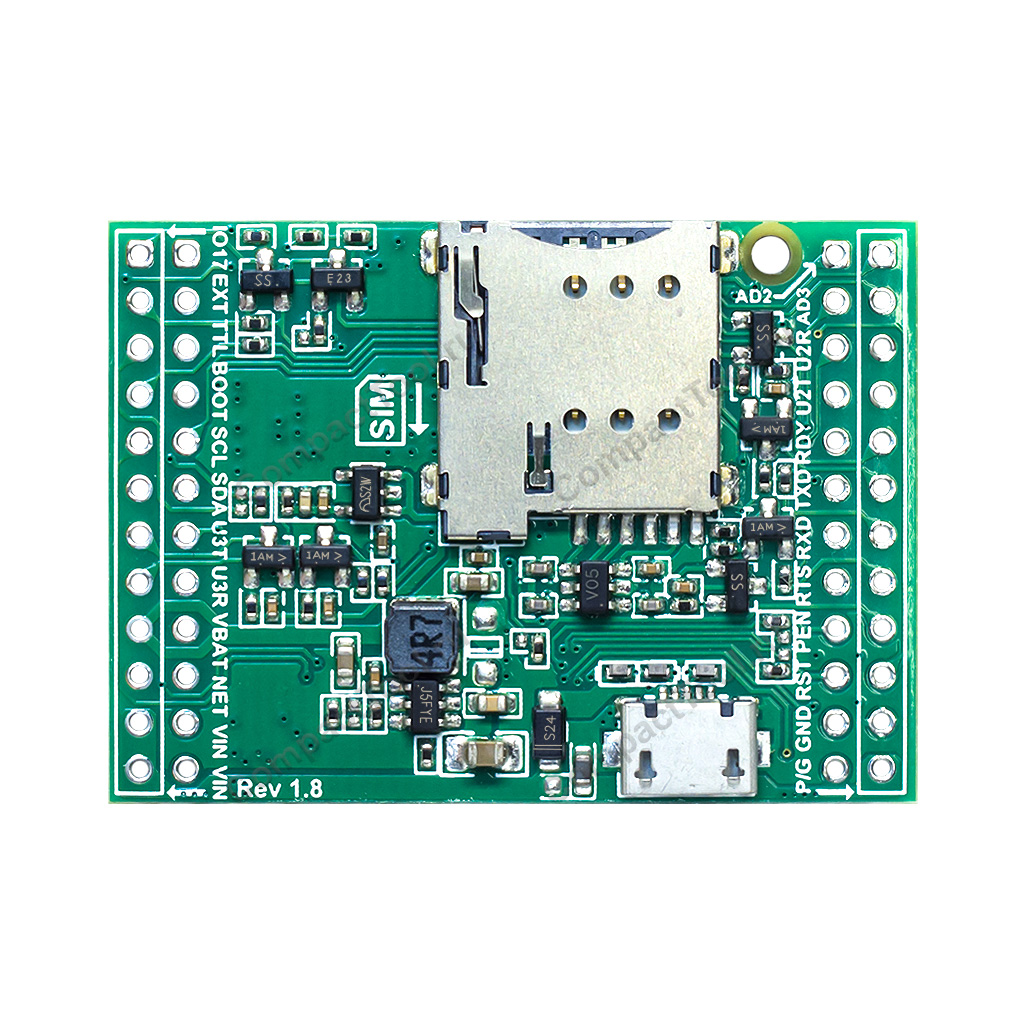

FS-HCore-F704UC(AT) Модуль 4G LTE для IoT
FS-HCore-F704UC(AT) 4G/LTE DevBoard
Арт. 17251
1 700 ₽
менее 10 шт.
Описание
Модель: LTE FS-HCore-F704UC(AT) DevBoard
Напряжение питания: 5~16В (VIN) / 3.3~4.3В (VBAT)
Напряжение TTL-логики: 3.3В
Мощность потребления энергии, макс.: 8Вт
Радиомодуль: FS704U Freestrong
Диапазон частот LTE-FDD: B1-2100МГц / B3-1800МГц / B5-850МГц / B8-900МГц
Диапазон частот LTE-TDD: B35 / B38 / B39 / B40 / B41
Мощность приёмопередатчика: LTE 23±2 дБ Класс-3
Обмен данными в эфире LTE CAT.1 FDD: 10.3 Мб/с приём, 5.2 Мб/с передача, TDD 8 Мб/с приём, 4 Мб/с передача
Протоколы GPRS: TCP, UDP, PPP, FTP, HTTP, NITZ, CMUX, NDIS, NTP,
HTTPS, PING, FTPS, FILE, MQTT
Формат сообщений: Text и PDU
Слот для SIM-карт: micro-SIM самоэластичный
Антенна: разъём IPEХ для внешней LTE-антенны + IPEX патч-антенна LTE
Интерфейсы: GPIO, UART, SPI, LCD, MMC, ACD
Скорость коммуникации UART-TTL: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600
Версия прошивки: АТ-команды
Коннекторы: USB 2.0 HS Micro-B
LED-индикаторы: рабочее состояние, статус сетевого подключения
Поддерживаемые ОС: Windows, Android
Температура эксплуатации: -30°C ~ +70°C
Размер: 44.4 х 31.7х 6.3мм
Вес нетто: 8.8 г.
Напряжение питания: 5~16В (VIN) / 3.3~4.3В (VBAT)
Напряжение TTL-логики: 3.3В
Мощность потребления энергии, макс.: 8Вт
Радиомодуль: FS704U Freestrong
Диапазон частот LTE-FDD: B1-2100МГц / B3-1800МГц / B5-850МГц / B8-900МГц
Диапазон частот LTE-TDD: B35 / B38 / B39 / B40 / B41
Мощность приёмопередатчика: LTE 23±2 дБ Класс-3
Обмен данными в эфире LTE CAT.1 FDD: 10.3 Мб/с приём, 5.2 Мб/с передача, TDD 8 Мб/с приём, 4 Мб/с передача
Протоколы GPRS: TCP, UDP, PPP, FTP, HTTP, NITZ, CMUX, NDIS, NTP,
HTTPS, PING, FTPS, FILE, MQTT
Формат сообщений: Text и PDU
Слот для SIM-карт: micro-SIM самоэластичный
Антенна: разъём IPEХ для внешней LTE-антенны + IPEX патч-антенна LTE
Интерфейсы: GPIO, UART, SPI, LCD, MMC, ACD
Скорость коммуникации UART-TTL: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600
Версия прошивки: АТ-команды
Коннекторы: USB 2.0 HS Micro-B
LED-индикаторы: рабочее состояние, статус сетевого подключения
Поддерживаемые ОС: Windows, Android
Температура эксплуатации: -30°C ~ +70°C
Размер: 44.4 х 31.7х 6.3мм
Вес нетто: 8.8 г.

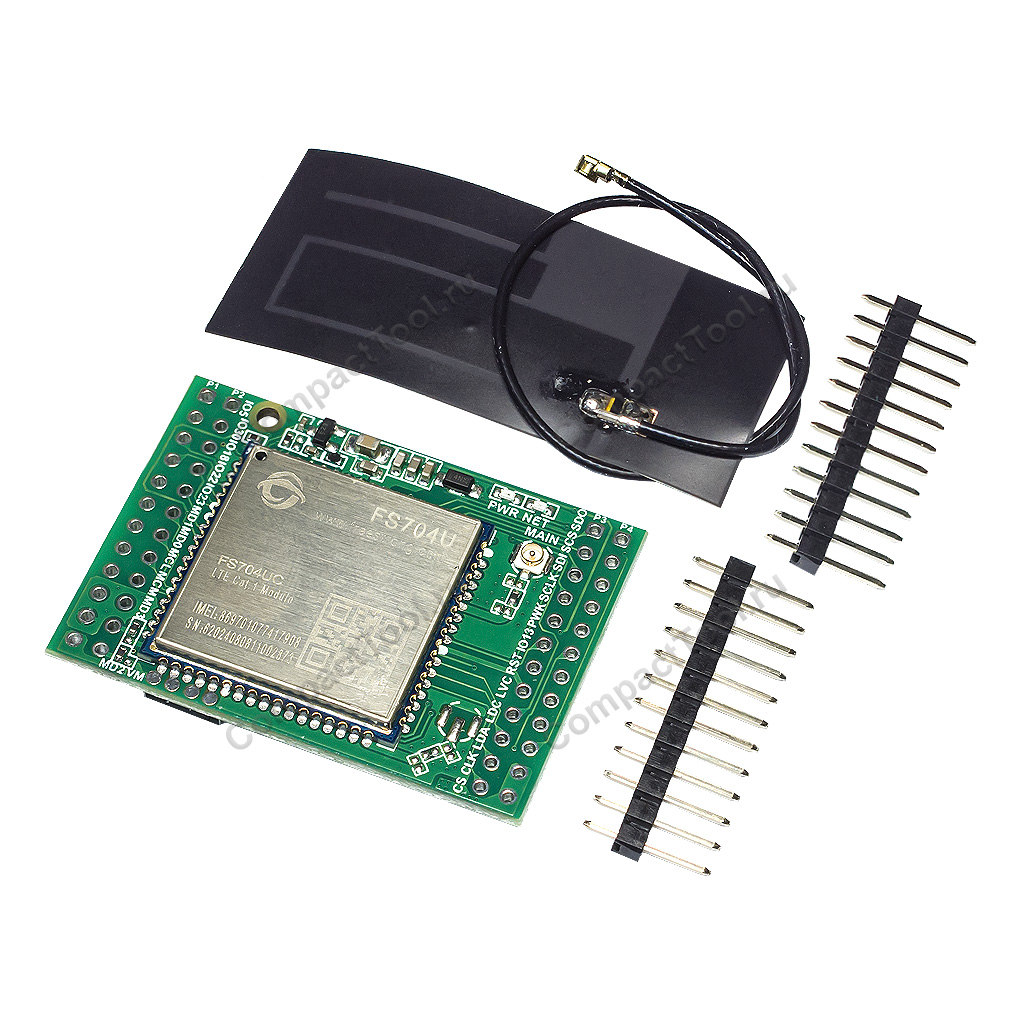

Комплектация
1х Модуль LTE FS-HCore-F704UC(AT) DevBoard
1х Патч-антенна LTE IPEX
2x Межплатный соединитель PLS-12 SMD 2.54
Упаковка
Антистатчиеский пакет
Размеры: 80 х 60 мм
Вес брутто: 12.8 г.
FS-MCore-F704U(AT) — это сверхкомпактная и многофункциональная плата разработки приложений IoT, основной функцией которой является "передача данных". FS-MCore-F704U(AT) очень прост в использовании, имеет минимальное 7-контактное подключение для питания и коммуникации. Пользователи могут легко и быстро интегрировать его в свои системы. Основная плата имеет полный набор функций и подходит для большинства сценариев применения. Пользователи могут реализовать сетевое взаимодействие продукта посредством простой настройки AT-команд. Основная плата поддерживает TCP, UDP, HTTP, FTP, MQTT и другие протоколы связи, а также поддерживает позиционирование базовой станции, SMS и другие функции. Модуль FS-MCore-F704U(AT) сопровождается комплектом справочной документации и софта, предназначенного для разработки и отладки FS704UC.
Архив справочной документации и софта для FS704U
Диаграмма выводов LTE FS-HCore-F704UC(AT) DevBoard
1х Модуль LTE FS-HCore-F704UC(AT) DevBoard
1х Патч-антенна LTE IPEX
2x Межплатный соединитель PLS-12 SMD 2.54
Упаковка
Антистатчиеский пакет
Размеры: 80 х 60 мм
Вес брутто: 12.8 г.
FS-MCore-F704U(AT) — это сверхкомпактная и многофункциональная плата разработки приложений IoT, основной функцией которой является "передача данных". FS-MCore-F704U(AT) очень прост в использовании, имеет минимальное 7-контактное подключение для питания и коммуникации. Пользователи могут легко и быстро интегрировать его в свои системы. Основная плата имеет полный набор функций и подходит для большинства сценариев применения. Пользователи могут реализовать сетевое взаимодействие продукта посредством простой настройки AT-команд. Основная плата поддерживает TCP, UDP, HTTP, FTP, MQTT и другие протоколы связи, а также поддерживает позиционирование базовой станции, SMS и другие функции. Модуль FS-MCore-F704U(AT) сопровождается комплектом справочной документации и софта, предназначенного для разработки и отладки FS704UC.
Архив справочной документации и софта для FS704U
Диаграмма выводов LTE FS-HCore-F704UC(AT) DevBoard
