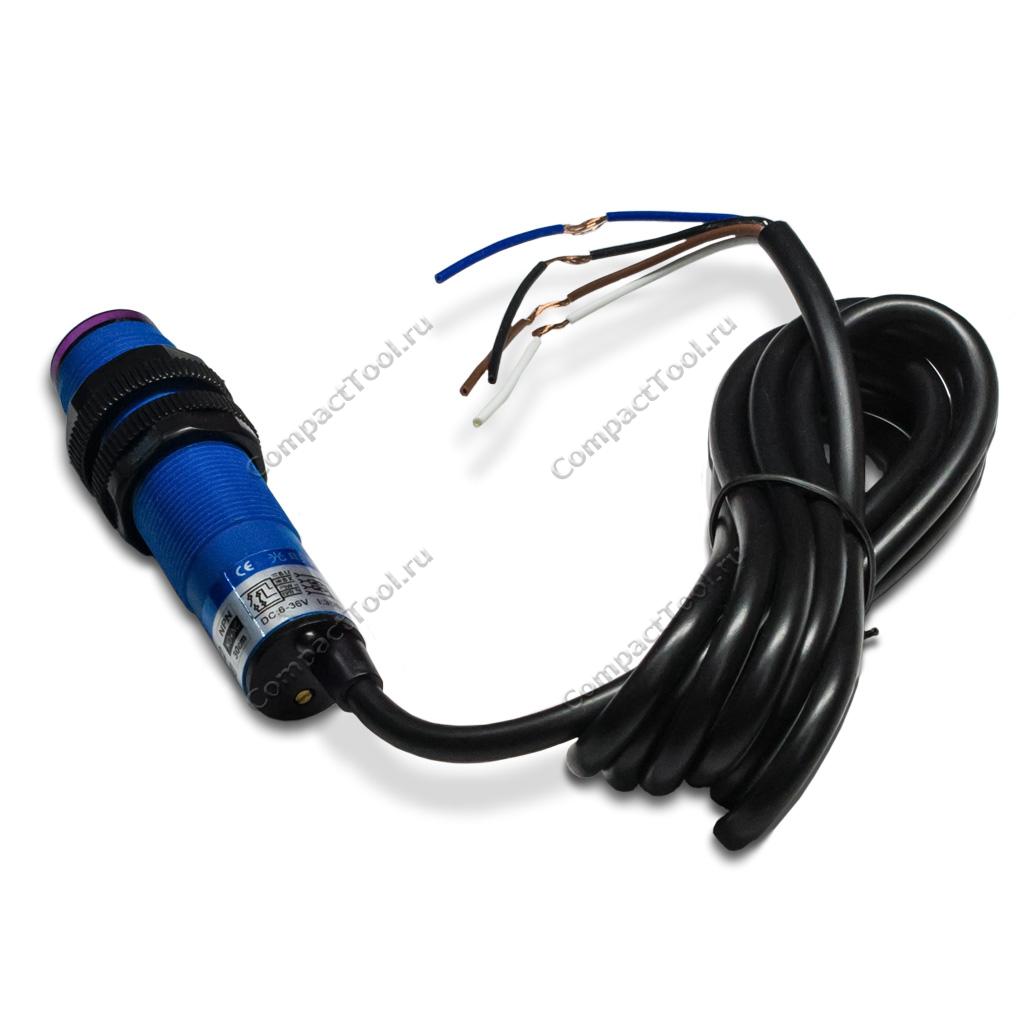

Фотоэлектрический датчик приближения HA-E3F-DS30C1.2 NPN NO+NC

Ряд промышленных электронных систем контроля и автоматизации, а также различные приложения робототехники и автоматики, обладающие функциональными возможностями распознавания близкого расположения динамических или статических объектов/препятствий, используют универсальные фотоэлектрические датчики приближения или их аналоги. Оптические датчики применяют технологию бесконтактного обнаружения, основанную на свойствах отражения направленного светового луча в ИК-спектре от различных материалов, присутствующих в составе того или иного объекта. В пределах регулируемой рабочей дистанции, фотоэлектрические датчики приближения с наиболее высокой точностью детектируют объекты, расположенные перпендикулярно оси испускаемого ИК-луча, поверхность которых обладает свойствами диффузного отражения и минимальным коэффициентом светопоглащения. Диффузные фотоэлектрические датчики с инфракрасным обнаружением малоэффективны перед объектами с гладкими глянцевыми или зеркальными гранями.

Технические характеристики

• Модель: HA-E3F-DS30C1.2
• Тип датчика: оптический (фотоэлектрический)
• Метод обнаружения: бесконтактный (световой луч в ИК-спектре)
• Напряжение питания: 6-36В постоянного тока (DC)
• Дистанция обнаружения: 0~30cм (регулируется)
• Корпус: цилиндрический с резьбой М18x1
• Полярность выхода: NPN, (минусовая)
• Выходной ток нагрузки: до 300мА
• Коммутация выхода#1: NO, нормально открытый
  • исходное состояние: подтянут к плюсу напряжения питания
  • состояние срабатывания: подключен к минусу напряжения питания
• Коммутация выхода#2: NC, нормально закрытый
  • исходное состояние: подключен к минусу напряжения питания
  • состояние срабатывания: подтянут к плюсу напряжения питания
• Интерфейс: 4-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 150мм
• Индекс пылевлагозащиты: IP65
• Размеры датчика: Ø18 х 68.5мм
• Температура эксплуатации: -15°C ~ + 55°C
• Вес: 86 г.
• Упаковка: картонный короб 105 х 80 х 40мм

Подключение 4-проводных фотоэлектрических датчиков с разной полярностью и способом коммутации выхода

Фотоэлектрический датчик приближения постоянного тока с 4-проводным интерфейсом имеет два управляемых выхода и позволяют коммутировать две отдельные цепи с внешней нагрузкой. Он работает аналогично 3-проводному индуктивному датчику приближения - оба его выхода либо соединяют, либо размыкают соответствующую цепь нагрузки с плюсом или минусом напряжения питания (определяется полярностью датчика PNP или NPN). Один из выходов 4-проводного датчика в исходном положении — нормальной открытый (NO), второй — нормально закрытый (NC). В момент детекции датчиком объекта, оба его выхода меняют своё состояние на противоположное. Такой механизм обеспечивает автоматизированное управление двумя внешними цепями с поочерёдным их переключением.

Характеристика "нормально закрытого выхода, NC" принадлежит выходу, по умолчанию подключенному к полярности напряжения питания, определённой структурой датчика (у NPN-сенсора — к минусовой, у PNP-сенсора — к плюсовой). Характеристикой "нормально открытого выхода, NO" обозначается выход, в исходном состоянии подтянутый к обратной полярности (у NPN-сенсора подтянут к плюсовой, у PNP-сенсора подтянут к минусовой). При возникновении реакции датчика осуществляется инверсия внутренней коммутации выходов NO и NC.
