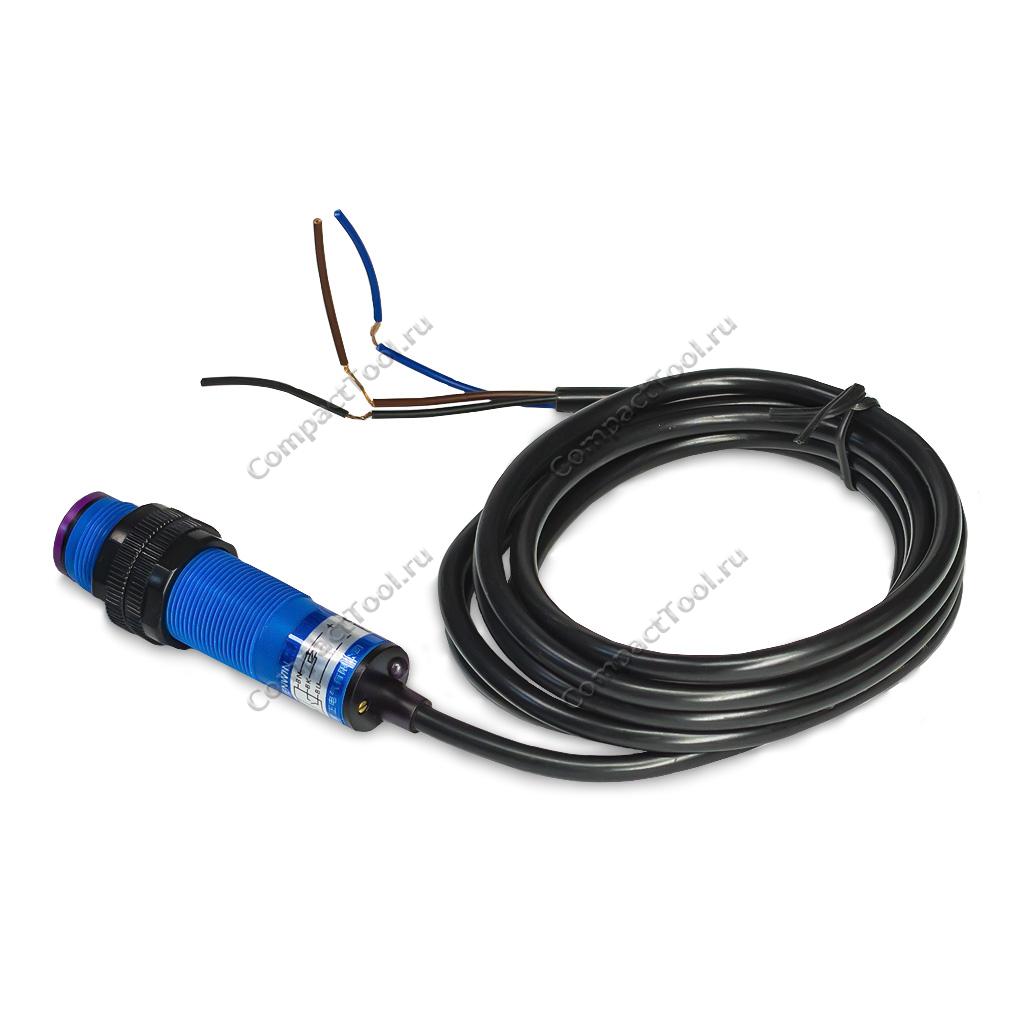

Фотоэлектрический датчик приближения HA-E3F-DS30B2 PNP NC

Ряд промышленных электронных систем контроля и автоматизации, а также различные приложения робототехники и автоматики, обладающие функциональными возможностями распознавания близкого расположения динамических или статических объектов/препятствий, используют универсальные фотоэлектрические датчики приближения или их аналоги. Оптические датчики применяют технологию бесконтатного обнаружения, основанную на свойствах отражения направленного светового луча в ИК-спектре от различных материаллов, присутствующих в составе того или иного объекта. В пределах регулируемой рабочей дистанции, фотоэлектрические датчики приближения с наиболее высокой точностью детектируют объекты, расположенные перпендикулярно оси испускаемого ИК-луча, поверхность которых обладает свойствами диффузного отражения и минимальным коэффициентом светопоглащения. Диффузные фотоэлектрические датчики с инфракрасным обнаружением малоэффективны перед объектами с гладкими глянцевыми или зеркальными гранями.

Технические характеристики

• Модель: HA-E3F-DS30B1
• Тип датчика: оптический (фотоэлектрический)
• Метод обнаружения: бесконтактный (световой луч в ИК-спектре)
• Напряжение питания: 6-36В постоянного тока (DC)
• Дистанция обнаружения: 0~30cм (регулируется)
• Корпус: цилиндрический с резьбой М18x1
• Полярность выхода: PNP, (плюсовая)
• Выходной ток нагрузки: до 300мА
• Коммутация выхода: NC, нормально закрытый
  • исходное состояние: подключен к плюсу напряжения питания
  • состояние срабатывания: подтянут к минусу напряжения питания
• Интерфейс: 3-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 150мм
• Индекс пылевлагозащиты: IP65
• Размеры датчика: Ø18 х 68.5мм
• Температура эксплуатации: -15°C ~ + 55°C
• Вес: 80 г.

Подключение 3-проводных фотоэлектрических датчиков с разной полярностью и способом коммутации выхода

Фотоэлектрические датчики препятствия с 3-проводным интерфейсом имеют различную структуру и подключаются по одной из четырёх представленных схем. Выбор правильной схемы зависит от полярности напряжения на выходе датчика: PNP (плюс) или NPN (минус). А также от исходного состояния выхода — с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, выход которого замыкает один из полюсов напряжения питания с выходом-нагрузкой в момент срабатывания и размыкает эту же цепь в любом другом случае при отсутствующих условиях срабатывания. Принцип работы "нормально закрытого" датчика полностью противоположен — размыкание цепи нагрузки при срабатывании и её замыкание в исходном состоянии.

Физические размеры, мм
