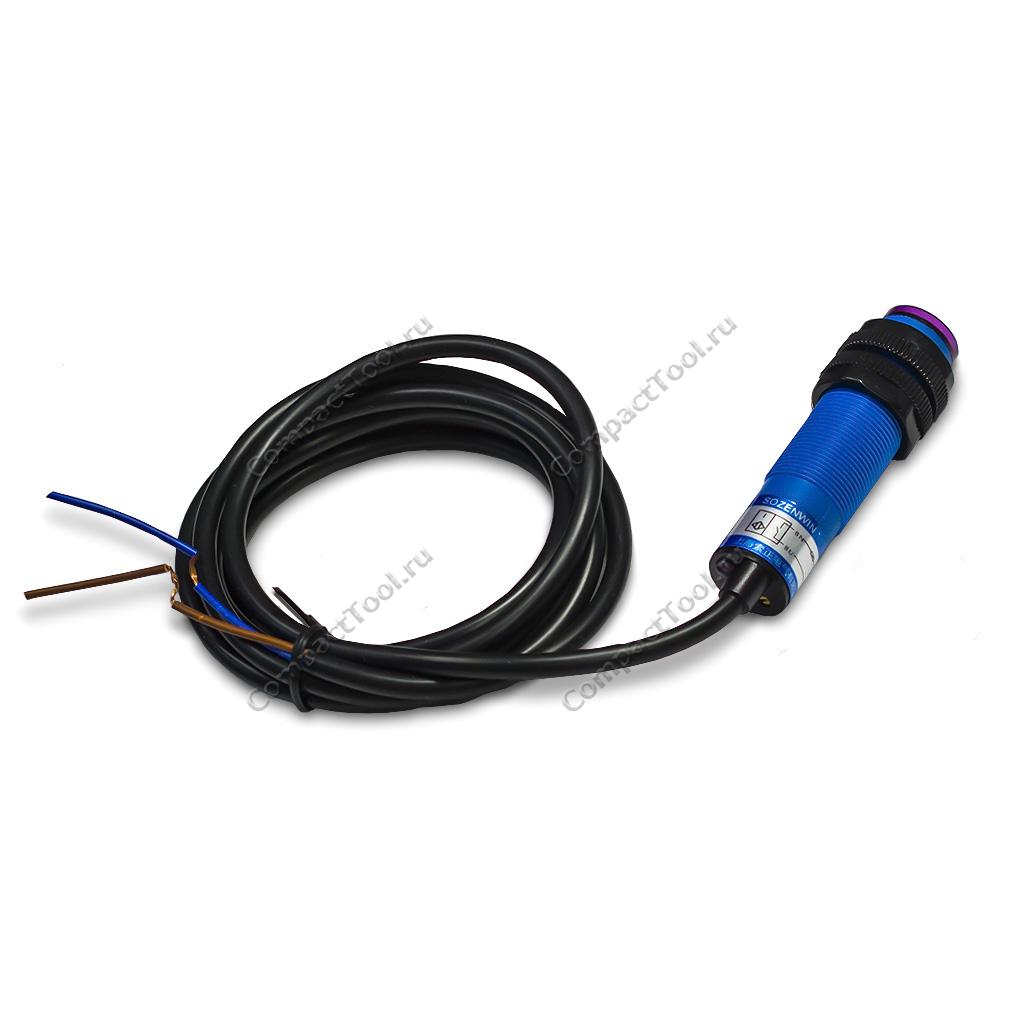

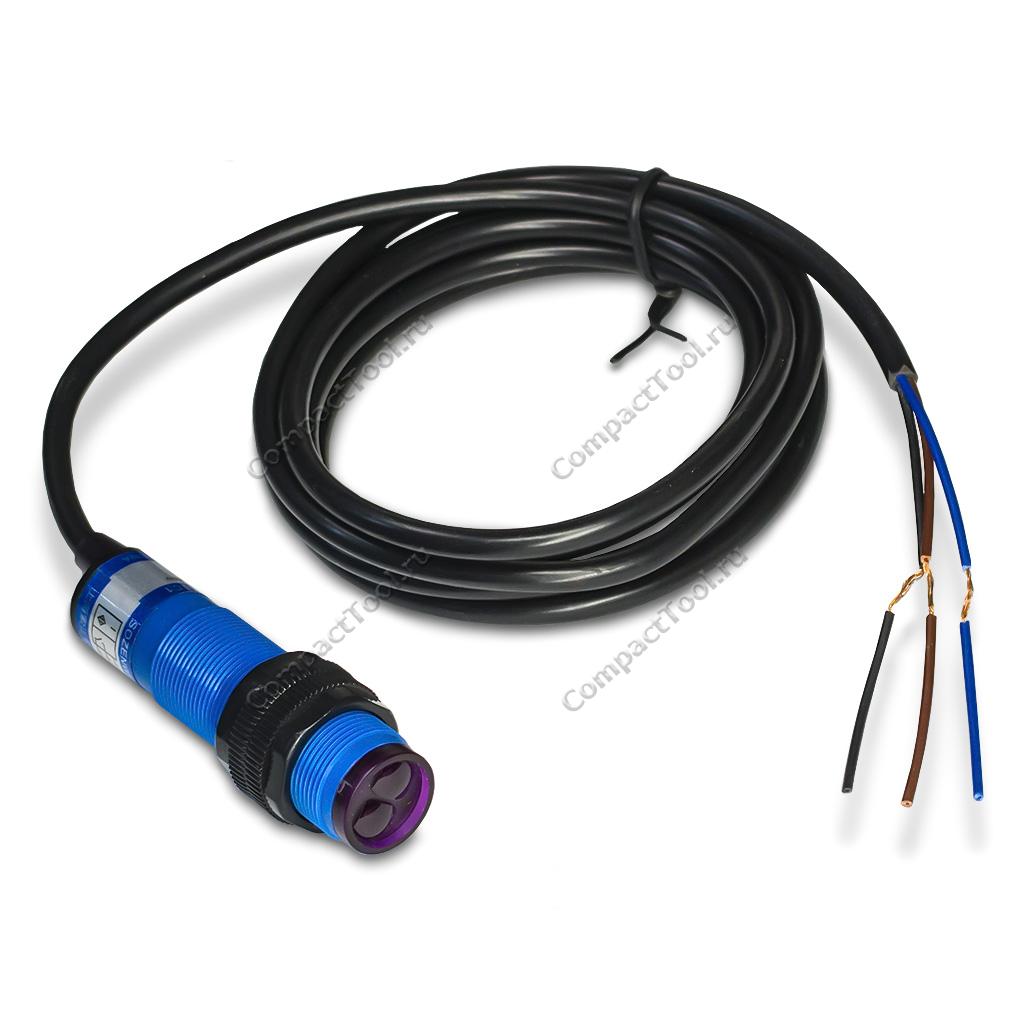

Фотоэлектрический датчик приближения HA-E3F-DS30A2 AC NC

Ряд промышленных электронных систем контроля и автоматизации, а также различные приложения робототехники и автоматики, обладающие функциональными возможностями распознавания близкого расположения динамических или статических объектов/препятствий, используют универсальные фотоэлектрические датчики приближения или их аналоги. Оптические датчики применяют технологию бесконтактного обнаружения, основанную на свойствах отражения направленного светового луча в ИК-спектре от различных материалов, присутствующих в составе того или иного объекта. В пределах регулируемой рабочей дистанции, фотоэлектрические датчики приближения с наиболее высокой точностью детектируют объекты, расположенные перпендикулярно оси испускаемого ИК-луча, поверхность которых обладает свойствами диффузного отражения и минимальным коэффициентом светопоглащения. Диффузные фотоэлектрические датчики с инфракрасным обнаружением малоэффективны перед объектами с гладкими глянцевыми или зеркальными гранями.

Технические характеристики

• Модель: HA-E3F-DS30A2
• Тип датчика: оптический (фотоэлектрический)
• Метод обнаружения: бесконтактный (световой луч в ИК-спектре)
• Напряжение питания: 90-250В переменного тока (AC), через нагрузку
• Дистанция обнаружения: 0~30cм (регулируется)
• Корпус: цилиндрический с резьбой М18x1
• Выход: включатель ("сухой контакт")
• Выходной ток нагрузки: до 300мА
• Коммутация выхода: NC, нормально закрытый
  • исходное состояние: замыкание двух имеющихся входов
  • состояние срабатывания: высокоимпедансный (разомкнутый)
• Интерфейс: 2-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 150мм
• Индекс пылевлагозащиты: IP65
• Размеры датчика: Ø18 х 68.5мм
• Температура эксплуатации: -15°C ~ + 55°C
• Вес: 80 г.

Подключение 2-проводных фотоэлектрических датчиков переменного тока

Фотоэлектрический датчик приближения переменного тока с 2-проводным интерфейсом не имеет отдельного управляемого выхода. Его входы для подключения напряжения питания одновременно являются выходом. Внутренний механизм датчика обладает сходством с простым электрическим "включателем", замыкающим или размыкающим собственные входы (переключатель типа "сухой контакт"). Для нормальной работы датчика обязательно наличие нагрузки в коммутируемой цепи. Индуктивный датчик должен располагаться в разрыве цепи между нагрузкой и источником электроэнергии. Питание датчика осуществляется через нагрузку.

Существуют двухпроводные диффузные датчики приближения с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, замыкающему оба входа цепи нагрузки в момент срабатывания и размыкающему входы в случае отсутствии условий для срабатывания. Принцип работы "нормально закрытого" датчика полностью противоположен - он размыкает цепь нагрузки при срабатывании и замыкает её в ином положении.

Физические размеры, мм
