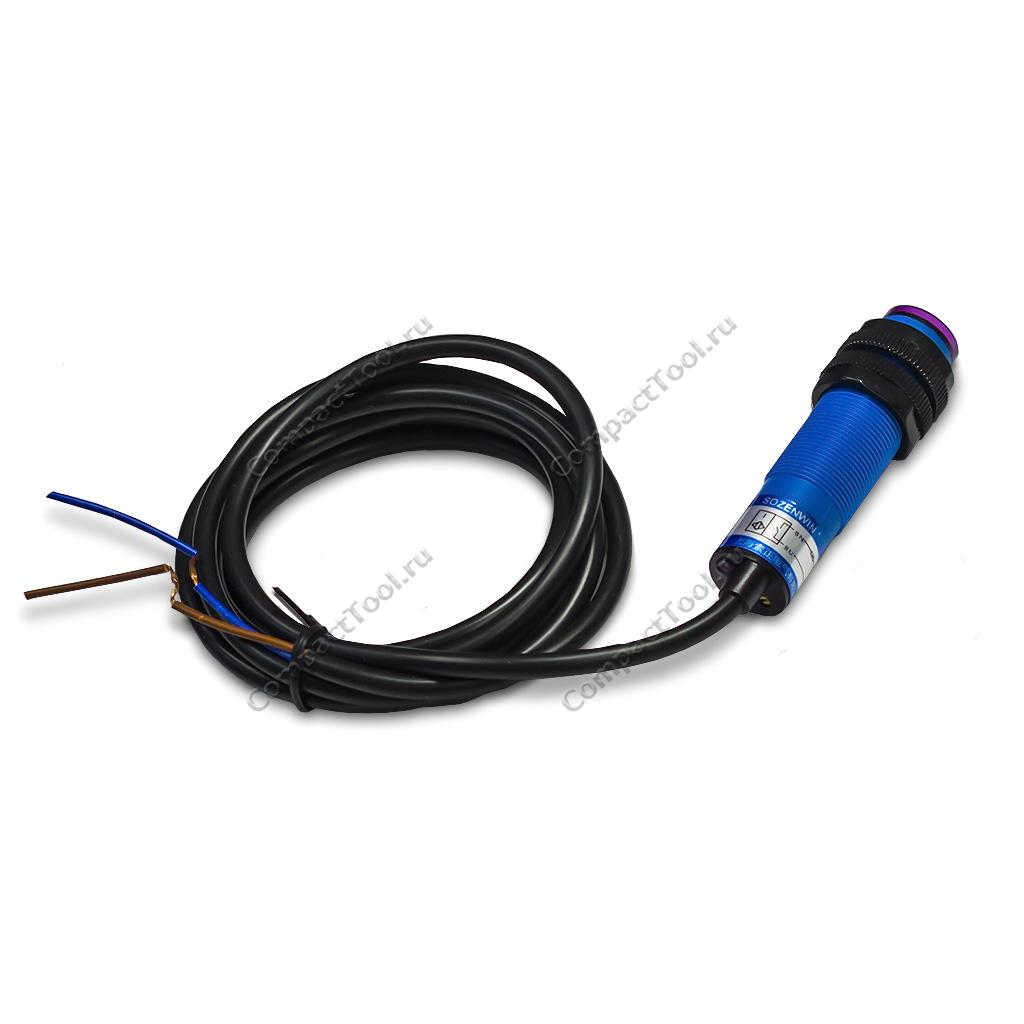

Фотоэлектрический датчик приближения HA-E3F-DS30A1 AC NO

Ряд промышленных электронных систем контроля и автоматизации, а также различные приложения робототехники и автоматики, обладающие функциональными возможностями распознавания близкого расположения динамических или статических объектов/препятствий, используют универсальные фотоэлектрические датчики приближения или их аналоги. Оптические датчики применяют технологию бесконтатного обнаружения, основанную на свойствах отражения направленного светового луча в ИК-спектре от различных материаллов, присутствующих в составе того или иного объекта. В пределах регулируемой рабочей дистанции, фотоэлектрические датчики приближения с наиболее высокой точностью детектируют объекты, расположенные перпендикулярно оси испускаемого ИК-луча, поверхность которых обладает свойствами диффузного отражения и минимальным коэффициентом светопоглащения. Диффузные фотоэлектрические датчики с инфракрасным обнаружением малоэффективны перед объектами с гладкими глянцевыми или зеркальными гранями.

Технические характеристики

• Модель: HA-E3F-DS30A1
• Тип датчика: оптический (фотоэлектрический), диффузный
• Метод обнаружения: бесконтактный (световой луч в ИК-спектре)
• Напряжение питания: 90-250В переменного тока (AC), через нагрузку
• Дистанция обнаружения: 0~30cм (регулируется)
• Корпус: цилиндрический с резьбой М18x1
• Выход: "выключатель"
• Выходной ток нагрузки: до 300мА
• Коммутация выхода: NO, нормально открытый
  • исходное состояние: стянут к низкому уровню напряжения
  • состояние срабатывания: подключен к напряжению питания
• Интерфейс: 2-проводный
• Индикатор срабатывания: красный светодиод
• Длина шнура: 150мм
• Индекс пылевлагозащиты: IP65
• Размеры датчика: Ø18 х 68.5мм
• Температура эксплуатации: -15°C ~ + 55°C
• Вес: 80 г.

Подключение 2-проводных фотоэлектрических датчиков переменного тока

Фотоэлектрический датчик приближения переменного тока с 2-проводным интерфейсом не имеет отдельного управляемого выхода. Его входы для подключения напряжения питания одновременно являются выходом. Принцип работы внутреннего механизма датчика обладает сходством с функцией простого электрического "включателя", замыкающего или размыкающего собственные контакты. Для нормальной работы датчика обязательно наличие в коммутируемой цепи маломощной нагрузки. Например, в роли нагрузки может быть использовано промежуточное реле RXM2LB2P7 230VAC или его прочие аналоги. Индуктивный датчик должен располагаться в разрыве цепи между нагрузкой и источником электроэнергии (последовательное включение в схему). Питание датчика осуществляется через нагрузку.

Существуют двухпроводные диффузные датчики приближения с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, замыкающему оба входа цепи нагрузки в момент срабатывания и размыкающему входы, если условия для срабатывания отсутствуют. Поведение "нормально закрытого" датчика полностью противоположно - он размыкает цепь нагрузки при обнаружении металлов в рабочей зоне и замыкает её в ином случае.

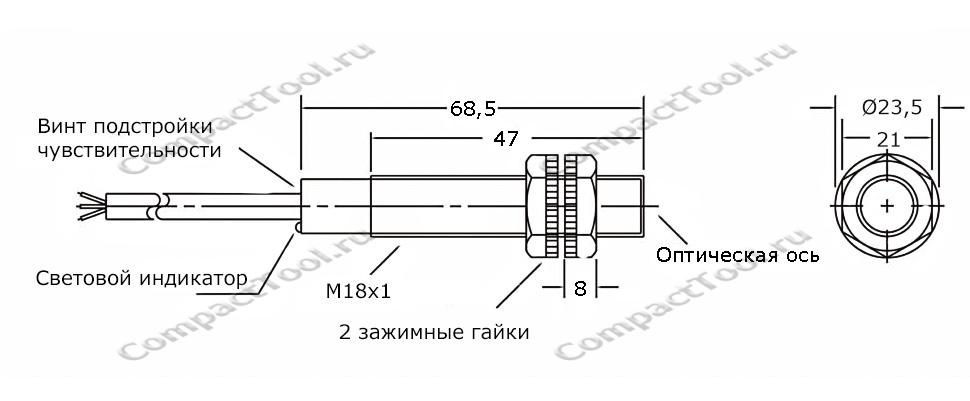

Физические размеры, мм
