Генератор сигналов FNiRSi TSG6020

Описание:
TSG6020 — это двухканальный генератор функциональных сигналов и сигналов произвольной формы, использующие технологию прямого цифрового синтеза, с частотой дискретизации 200 МГц и 14-битным разрешением. TSG6020 поддерживает выходную частоту до 60 МГц. Устройство обеспечивает гибкое и точное управление амплитудой сигналов, коэффициентом заполнения и синхронизацией фронтов. Идеально подходят для научно-исследовательских работ, обучения и автоматизированного тестирования.

Ключевые собенности:
Двухканальный, 200 МГц, 14-битная точность
Выходная частота до 60 МГц
Технология ZeroSurge + VeriPoint: низкий уровень перерегулирования, быстрая переходная характеристика, сверхточная детализация
6 типов модуляции (AM/FM/PM/FSK/ASK/PSK)
Встроенный 7-разрядный частотомер (100 мГц–100 МГц)
Вывод сигнала произвольной формы от точки к точке
Настройка частоты и сенсорное управление

Детально:
Двухканальный выходной сигнал обеспечивает амплитудные диапазоны, зависящие от нагрузки и частоты, со следующими конкретными характеристиками:
• 2 МВт/ч~20 В/ч (высокий импеданс, ≈10 МГц)
• 2 мВпп~10 Впп (высокий импеданс, ≈10 МГц)
• 1 мВпп~10 Впп (50 Ом, ≈10 МГц)
• 1 мВпп~5 Впп (50 Ом, ≈10 МГц)
Такая конструкция обеспечивает совместимость с широким спектром сложных сценариев генерации сигналов.
Частота дискретизации 200 МСа/с и 14-битное разрешение по вертикали обеспечивают высокоточное воспроизведение сигналов с минимальными искажениями.
Генерирует стандартные сигналы (синусоидальные, прямоугольные, линейные, импульсные, шумовые, постоянного тока) и поддерживает произвольные формы сигналов, заданные пользователем.
Технология ZeroSurge сводит к минимуму перерегулирование прямоугольных, импульсных и линейно-нарастающих сигналов, обеспечивая перерегулирование ≤1 % и время нарастания/спада ≤13,5 нс для более резких фронтов и высокой точности.
Технология VeriPoint обеспечивает побитовый вывод произвольных сигналов с частотой дискретизации от 1 мкСа/с до 200 МГц/с, сохраняя все детали сигнала при низком джиттере (<200 пс).
Полная поддержка модуляции: AM, FM, PM, FSK, ASK и PSK, подходящие для цифровой связи и радиочастотного тестирования.
Функция развертки частоты с линейным/логарифмическим режимами и временем развертки от 1 мс до 500 с ±0,1 %, идеально подходит для определения характеристик фильтров и анализа отклика системы.
Встроенный 7-разрядный частотомер измеряет частоту, период и скважность сигналов уровня TTL в диапазоне от 100 мГц до 100 МГц с точностью ±51 ppm.
Высокоточная выходная мощность: от 1 мВ пик-пик до 10 В пик-пик (на нагрузке 50 Ом), фазовый шум ≤ -125 дБн/Гц при 10 МГц (смещение 10 кГц) и гармонические искажения < -40 дБн при 30–60 МГц.

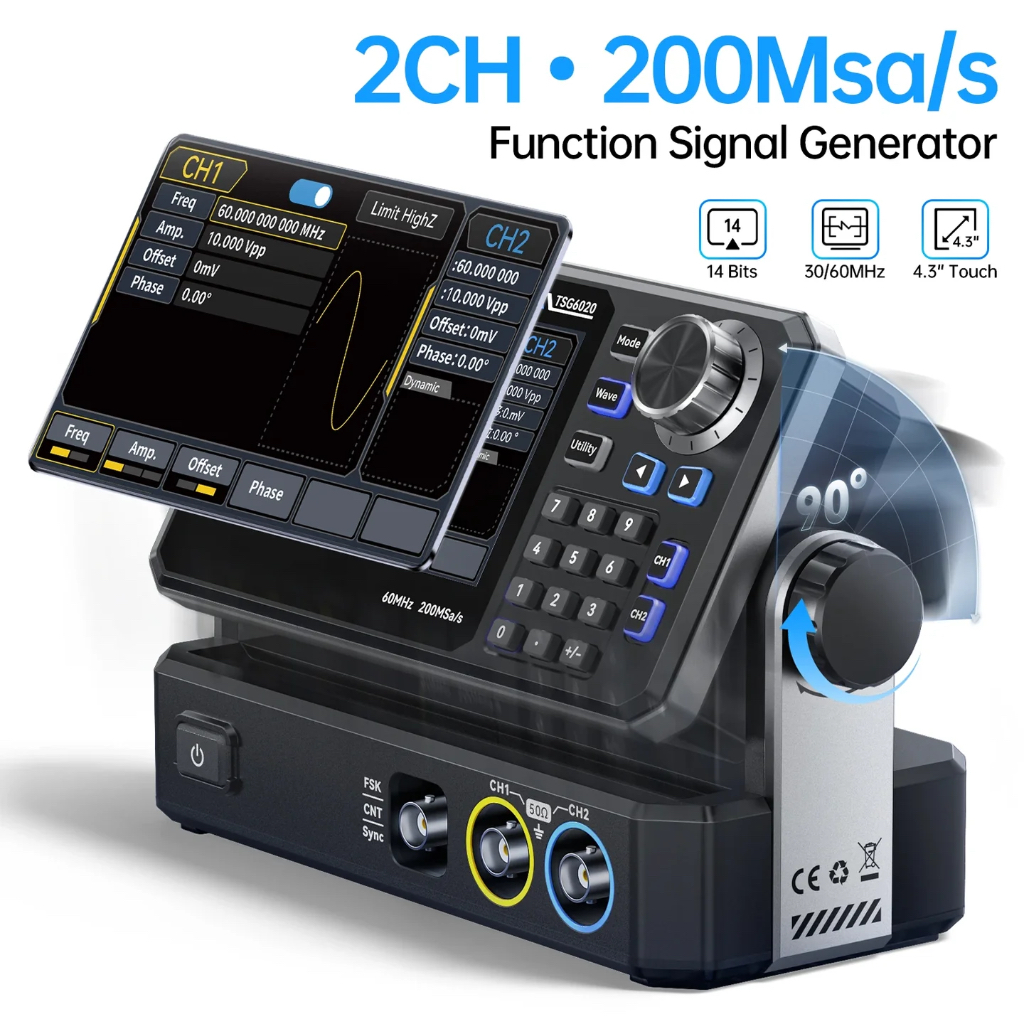

4,3-дюймовый сенсорный TFT-LCD-экран в сочетании с физическими кнопками обеспечивает интуитивно понятное управление и быструю настройку параметров в лабораторных и полевых условиях.
Предварительный просмотр формы сигнала и отображение состояния на экране в режиме реального времени для удобного контроля во время настройки и работы.
Надежная защита выхода включает в себя изоляцию каналов, заземление и TTL-совместимую синхронизацию/выход, что обеспечивает стабильную работу в сложных условиях.
Высокоэффективная система охлаждения с алюминиевым радиатором и тихим вентилятором поддерживает температурный режим при длительном использовании.
Энергонезависимая память позволяет сохранять до 24 пользовательских произвольных сигналов для мгновенного вызова без перенастройки.
Поддерживает несколько режимов работы: непрерывный, с управляемым выходом, модуляцию и развертку, что обеспечивает максимальную гибкость для автоматизированных систем тестирования.

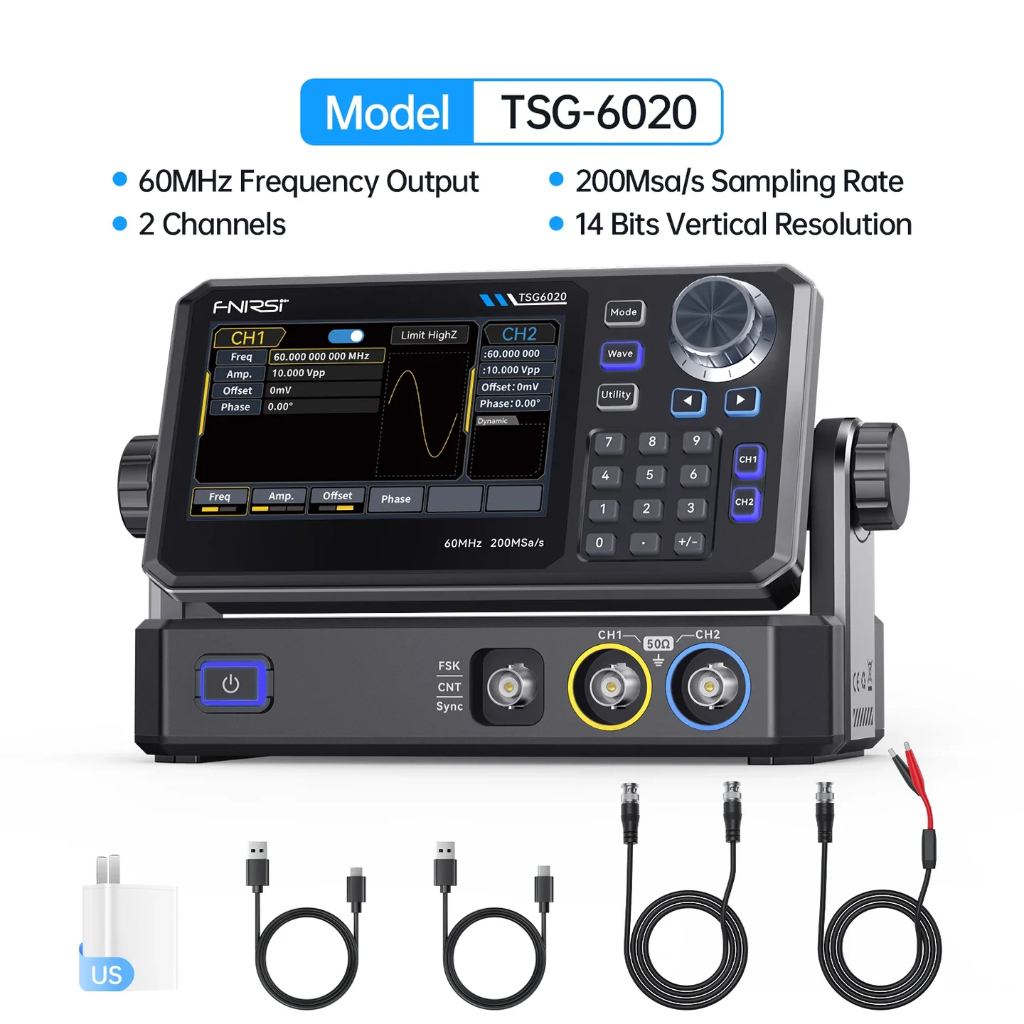

Комплектация:
1 x Генератор сигналов TSG6020
1 x Адаптер для зарядки
1 x Кабель для зарядки Type-C
1 x Кабель для передачи данных
1 x Тестовый кабель
1 x Зажимы типа «крокодил»
1 x Руководство пользователя

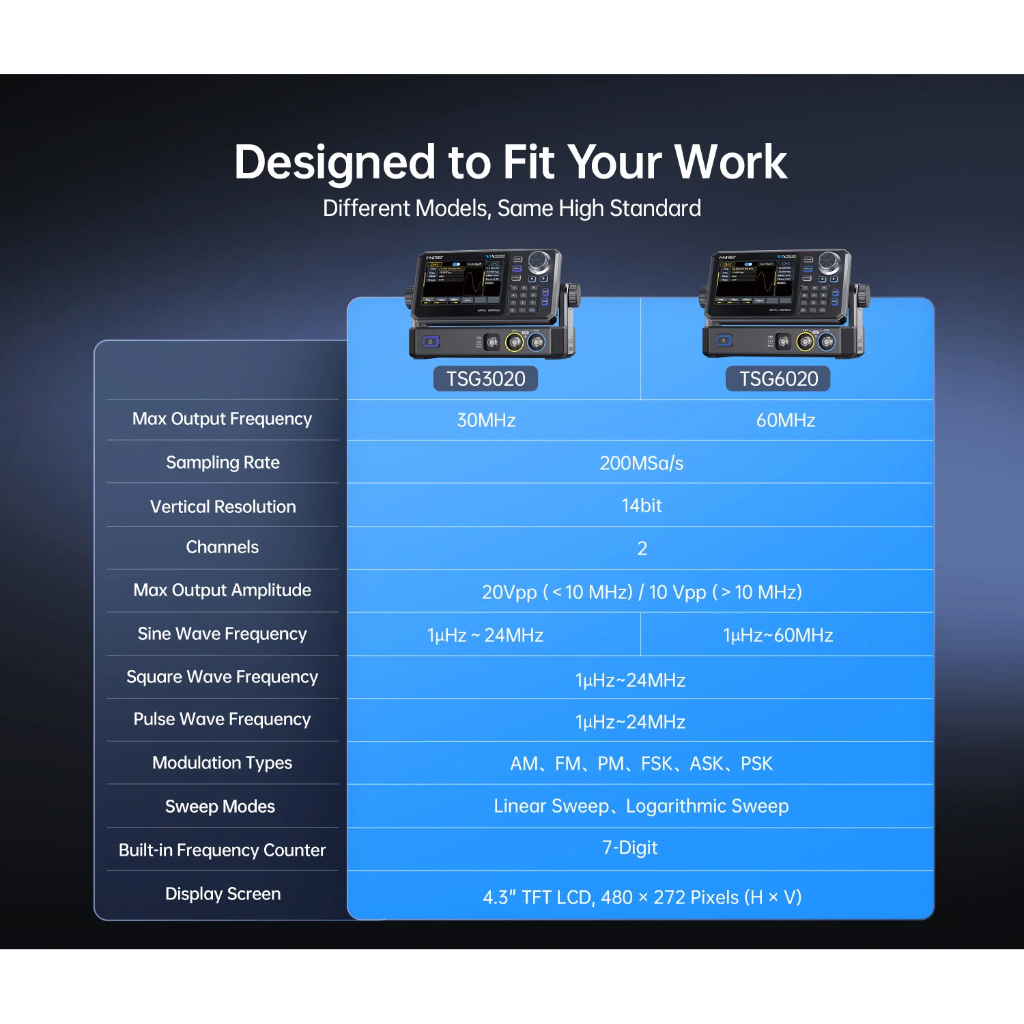

Отличия TSG3020 и TSG6020:
