FNiRSi LCR-ST2 Plus тестер-пинцет для измерения LCR SMD ESR

Тестер-пинцет FNiRSi LCR-ST2 Plus

FNIRSI LCR-ST2 - это компактный двухрежимный LCR-измеритель, который поддерживает тестирование как пинцетом, так и с помощью зажима Кельвина, что идеально подходит для компонентов любого размера. Он измеряет R / C / L, диоды и напряжение до 30 В с помощью пяти тестовых частот и 1,47-дюймового HD-дисплея. Функции включают в себя полнодиапазонную развертку (100 Гц-100 кГц), интеллектуальную сортировку, двухрежимное сравнение, магнитное крепление и аккумулятор емкостью 300 мАч, что идеально подходит для быстрого и точного тестирования в любых условиях.

Особенности:
Универсальное точное измерение для различных электронных компонентов
Гибкость тестирования на нескольких частотах (100 Гц-100 кГц) и разных напряжениях (0,1–1,0 В)
Интеллектуальная развертка и сортировка для эффективного пакетного тестирования
Последовательный/параллельный эквивалентный режим для получения точных данных R / L / C
Конструкция двойной формы (пинцет + зажим Кельвина) для различных типов компонентов
1,47-дюймовый HD-экран с автоматическим поворотом для удобства работы
Портативная конструкция в форме пинцета с возможностью автономной работы в течение 3 часов
Измерение напряжения ± 30 В с надежной защитой от тестирования

Краткое описание:
Измерение компонентов в широком диапазоне: точно измеряет сопротивление (от 10 до 120 Мом), емкость (от 1 пФ до 22 мкФ), индуктивность (от 1 мкГн до 10 Ч), диод (≤0,7 В) и напряжение (±30 В).
Комплексные электрические параметры: обеспечивает измерение D/Q/ Z/X/Θ/ESR для полной характеристики поведения и производительности компонентов.
Пять выбираемых тестовых частот: обеспечивает профессиональное тестирование на частотах 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц для различных типов компонентов и применений.
Четыре уровня тестирования RMS: регулируемые уровни возбуждения (0,1 В / 0,3 В / 0,6 В / 1,0 В) обеспечивают оптимальную стабильность измерений для различных типов компонентов.

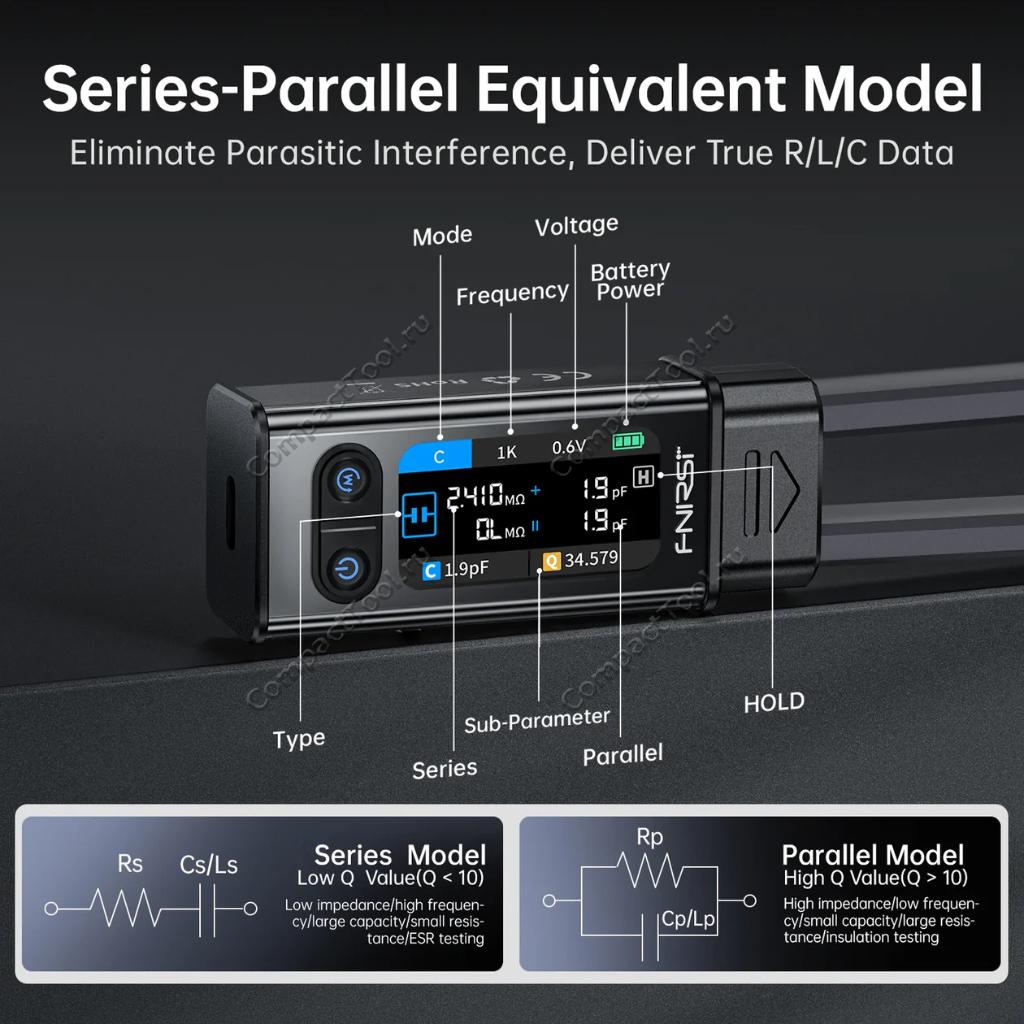

Двойное последовательное/параллельное эквивалентное сравнение: одновременное отображение последовательных и параллельных эквивалентных значений для минимизации паразитных помех и повышения точности измерений.
Режим полнополосной развертки (100 Гц–100 кГц) обеспечивает быстрый многочастотный анализ с помощью одного действия, позволяя детально охарактеризовать частотную характеристику компонентов.
Интеллектуальная сортировка с оценкой допусков: автоматически оценивает компоненты на основе заданных номинальных значений и допусков для быстрого тестирования партии.
Тестирование двойной формы: щупы пинцета + зажим Кельвина: прямые и изогнутые наконечники пинцета позволяют легко проверять небольшие компоненты, а зажим Кельвина обеспечивает точное измерение по четырем проводам для более крупных компонентов или компонентов со сквозными отверстиями.
Интеллектуальные функции распознавания и отображения
Автоматическое распознавание компонентов R / C / L, двухпараметрический дисплей, режим удержания / Max / Min и регулируемые системные настройки.
Ориентация с автоматическим поворотом: поворот экрана, чувствительный к прикосновению руки, позволяет использовать его как левой, так и правой рукой для удобства работы.
Портативная магнитная конструкция: включает в себя магнитное крепление для удобства хранения и использования, идеально подходящее для быстрого доступа в полевых условиях.
Цветной HD-дисплей с диагональю 1,47 дюйма обеспечивает четкую и высококонтрастную визуализацию данных измерений для эффективного использования на месте и в лаборатории.
Длительный срок службы батареи и зарядка по стандарту Type-C
Встроенный аккумулятор емкостью 300 мАч, обеспечивающей до ~ 3 часов непрерывной работы.

Характеристики:
Модель: LCR-ST2
Время работы в режиме ожидания ≈3 часа
Экран: дисплей с разрешением 1,47" HD
Размеры: 31*170.7*20.3 мм
Вес: ≈60,8 г
Интерфейс: Type-C
Рабочая температура: 0℃ ~ 50℃ (влажность ≤ 75%)
Температура хранения: -20℃ ~ 60℃ (влажность ≤ 75%)

Емкость:
1 МФ‒22 МФ: 100 Гц/20 Гц: 5% ± 3 разряда, 1 кГц: 5% ± 3 разряда, 10 кГц: / , 100 кГц: /
1 мкФ‒1 МФ: 100 Гц/20 Гц: 2% ± 3 цифры, 1 кГц: 2% ± 3 цифры, 10 кГц: 2% ± 3 цифры, 100 кГц: 5% ± 3 цифры
1 НФ‒1 мкФ: 100 Гц/20 Гц: 2% ± 3 цифры, 1 кГц: 0,5% ± 3 цифры, 10 кГц: 0,5% ± 3 цифры, 100 кГц: 5% ± 3 цифры
1pF‒1nF: 100 Гц/20 Гц: / , 1 кГц: 2% ± 3 цифры, 10 кГц: 2% ± 3 цифры, 100 кГц: 5% ± 3 цифры

Индуктивность:
1 Гц‒10 Гц: 100 Гц/20 Гц: 5% ± 3 цифры, 1 кГц: 5% ± 3 цифры, 10 кГц: / , 100 кГц: /
1 МГц‒1Гц: 100 Гц/20 Гц: 2% ± 3 цифры, 1 кГц: 2% ± 3 цифры, 10 кГц: / , 100 кГц: /
10 мкГц‒1 МГц: 100 Гц/20 Гц: 2% ± 3 цифры, 1 кГц: 0,5% ± 3 цифры, 10 кГц: 0,5% ± 3 цифры, 100 кГц: 5% ± 3 цифры
1 мкГц‒10 мкГц: 100 Гц/20 Гц: / , 1 кГц: 2% ± 3 цифры, 10 кГц: 2% ± 3 цифры, 100 кГц: 5% ± 3 цифры

Сопротивление:
1 МОМ‒10 МОМ: 100 Гц/20 Гц: 5% ± 3 разряда, 1 кГц: 5% ± 3 разряда, 10 кГц: / , 100 кГц: /
1 коМ‒1 МОМ: 100 Гц/20 Гц: 1% ± 3 цифры, 1 кГц: 0,5% ± 3 цифры, 10 кГц: 1% ± 3 цифры, 100 кГц: /
1Ω‒1 коМ: 100 Гц/20 Гц: 1% ± 3 цифры, 1 кГц: 0,5% ± 3 цифры, 10 кГц: 1% ± 3 цифры, 100 кГц: 5% ± 3 цифры
10 Мом‒1 Ом: 100 Гц/20 Гц: 2% ± 3 цифры, 1 кГц: 2% ± 3 цифры, 10 кГц: 2% ± 3 цифры, 100 кГц: 5% ± 3 цифры

Диодный тест: есть, напряжение во включенном состоянии ≤ 0,7В
Напряжение: ±30 В

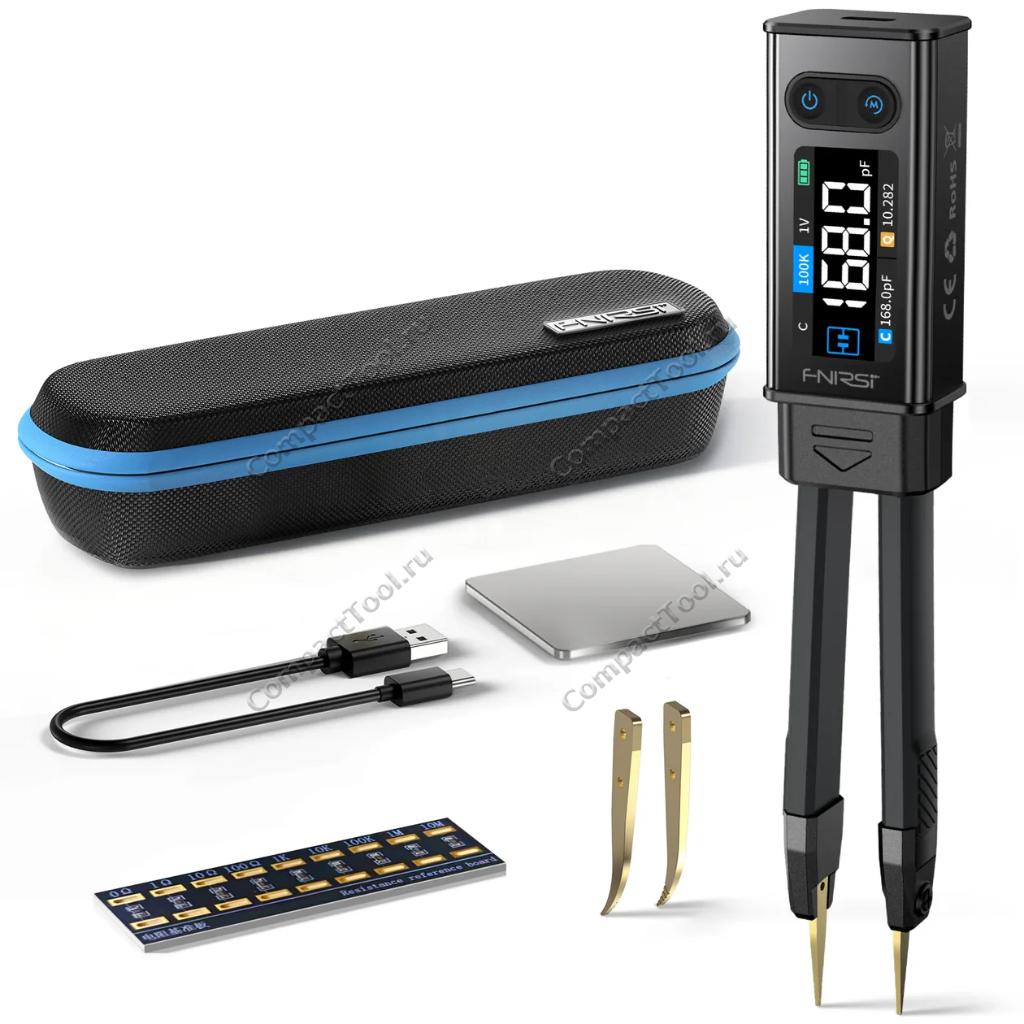

Комплектация:
FNiRSi LCR-ST2 Plus - 1 шт
Чехол для хранения - 1 шт
Изогнутый щуп-наконечник - 2 шт
Зажим Кельвина - 1 шт
Плата с набором сопротивлений - 1 шт
Кабель для передачи данных 0,5 м - 1 шт
Металлическая площадка-держатель 30*30 мм на 3М скотче - 1 шт
Памятка FAQ (EN) - 1 шт
Инструкция EN/CH - 1 шт

Упаковка:
Картонный короб
Размер: 201*79*58 мм
Вес брутто: 270 г.
