FNiRSi FNB-C2 USB-тестер

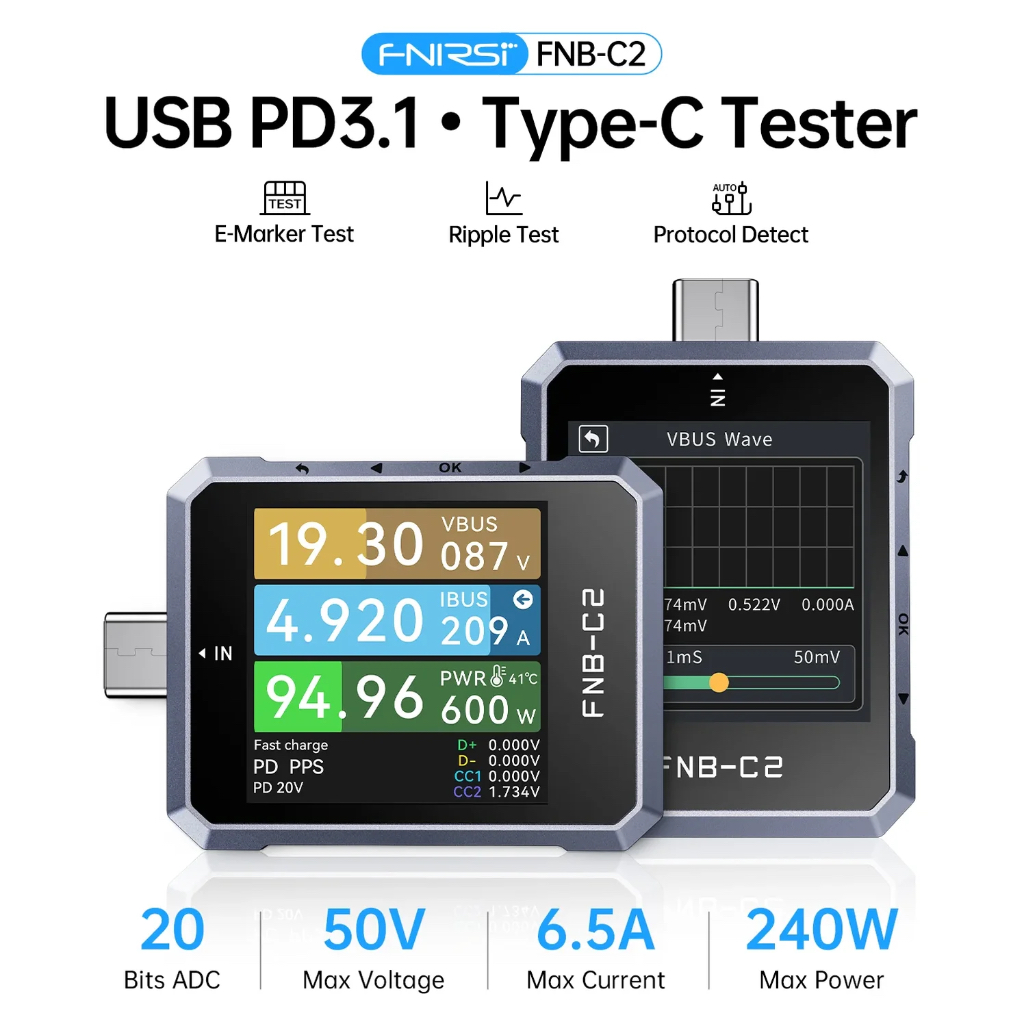

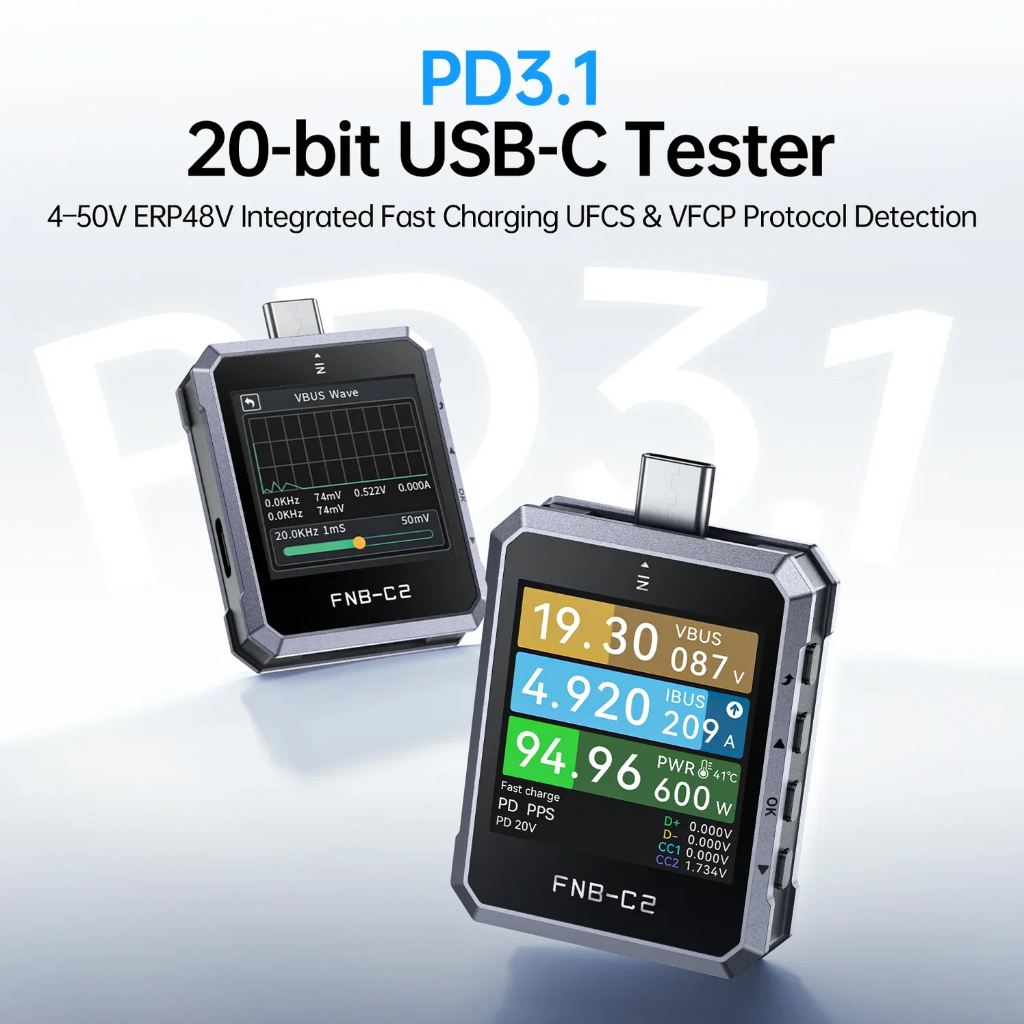

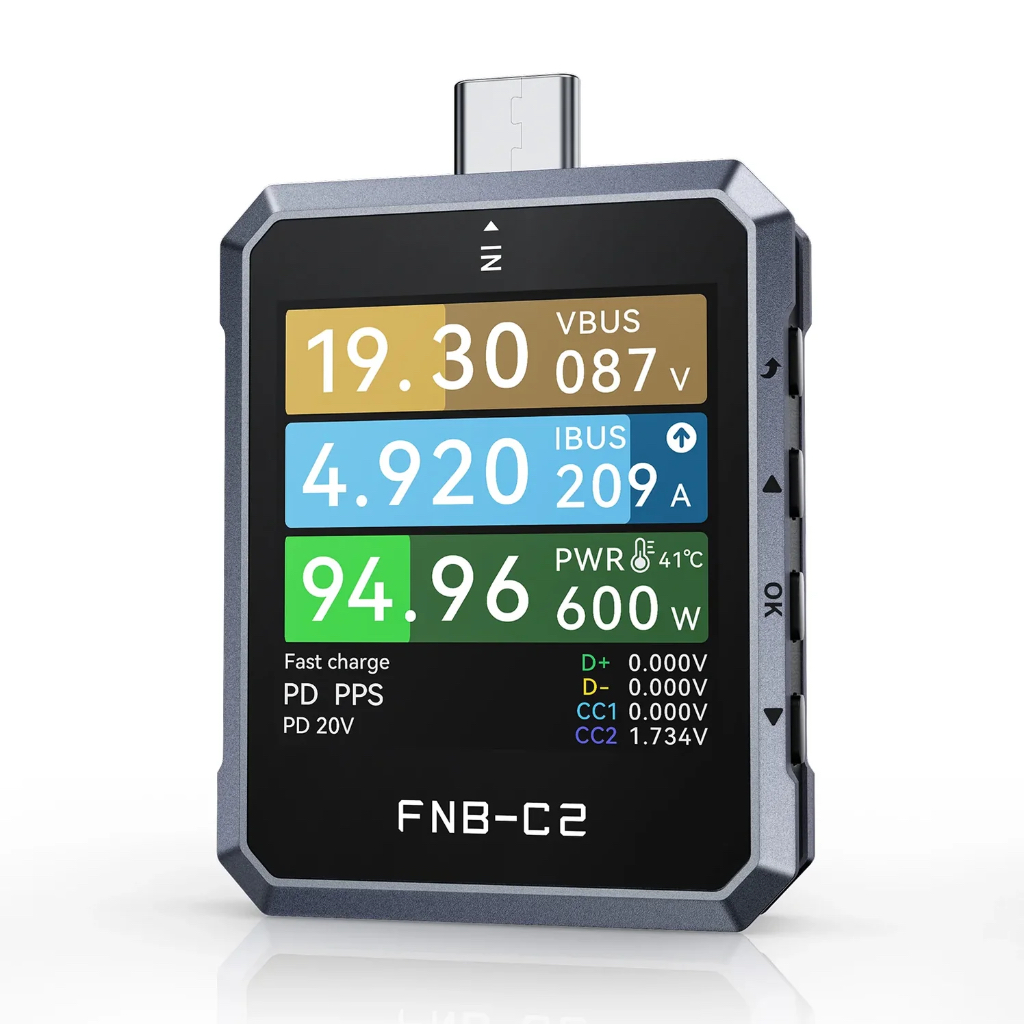

USB-тестер FNiRSi® FNB-C2

Ключевые особенности:
20-битный аналого-цифровой преобразователь и 7-значное разрешение, точность измерений лабораторного уровня
Поддержка протоколов PD3.1 (EPR) и UFCS, автоматическое определение протокола быстрой зарядки
Широкий диапазон 50В/6,5А/240Вт, поддержка всех сценариев использования USB-C
Двухрежимный тест на пульсации и запись кривой в течение 9 часов, профессиональный анализ энергопотребления
Считывание E-Marker и имитация кабеля, полное определение кабеля USB-C
Статистика энергопотребления по 10 группам, расчет емкости аккумулятора и коэффициента полезного действия
Мониторинг PD и преобразование QC-PD, устранение проблем с совместимостью быстрой зарядки
1,54-дюймовый HD-дисплей, 4-позиционное гравитационное вращение и возможность подключения к ПК без драйверов

Характеристики:  Модель: FNB-C2 АЦП: 20-битный Контроль напряжения: диапазон: 4 ~ 50 В; разрешение: 0,000001 В; точность: ±(0,2‰+2) Контроль силы тока: диапазон: 0 ~ 6,5 А; разрешение: 0,000001 А; точность: ±(0,5‰+2) Контроль мощности: диапазон: 0 ~ 240 Вт; разрешение: 0,000001 Вт, точность: ±(0,5‰+2) Напряжение D+/D−: диапазон: 0 ~ 3,3 В; разрешение: 0,001 В; точность: ±(1,0%+2) Напряжение CC1/CC2: диапазон: 0 ~ 3,3 В; разрешение: 0,001 В; точность: ±(1,0%+2) Температура устройства: диапазон: ℃; разрешение: 1 ℃; точность: ±(1,2%+3) Емкость: диапазон: 0 ~ 9999,99 Ач; разрешение: 0,00001 Ач Энергопотребление: диапазон: 0 ~ 9999,99 Вт·ч; разрешение: 0,00001 Вт·ч Время записи: диапазон: 9 ч 0 мин 0 с; разрешение: 1 с Размер: 53,5*36*11,5 мм Вес: 24,6 г.

Комплектация: 1 x Тестер FNIRSI FNB-C2 1 x Вкладыш с QR-кодом на инструкцию Упаковка: Подарочный короб "сундучок" Размер: 93*79*23 мм Вес брутто: 65 г.

Подробное описание функционала:
20-битное высокоточное АЦП-измерение: используется внешний 20-битный высокоточный АЦП-чип, поддерживающий 7-значное отображение напряжения, силы тока и мощности с разрешением 0,000001 В/А/Вт и точностью лабораторного уровня.
Широкий диапазон измеряемых параметров: позволяет контролировать напряжение в диапазоне 4–50 В, силу тока в диапазоне 0–6,5 А и мощность в диапазоне 0–240 Вт, что соответствует сценариям зарядки высокой мощности 100 Вт/140 Вт/240 Вт.
Совместимость с PD3.1 и несколькими протоколами: полностью поддерживает протокол PD3.1 EPR с внешним физическим чипом для связи с PD, обеспечивая стабильное и безопасное взаимодействие по протоколу быстрой зарядки.
Комплексное определение протоколов быстрой зарядки: автоматическое определение и активация основных протоколов, включая UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC и VIVO VFCP.
Идентификация чипа E-Marker в разъеме USB-C: считывание подробной информации о кабелях 3A/5A/50V/EPR/TBT3/TBT4, такой как тип, мощность, длина, скорость передачи данных и версия.
Двухрежимное тестирование пульсаций и осциллограмм: поддержка низкоскоростного построения осциллограмм (2–1000 выборок в секунду) для напряжения/тока/D+/D- и высокоскоростного тестирования пульсаций (20 000–2 000 000 выборок в секунду) для напряжения с гальванической развязкой по переменному току.
Мониторинг осциллограммы VBUS в режиме реального времени: отображение осциллограммы напряжения на шине питания USB с регулируемой частотой от 20,0 кГц до 2,0 МГц для интуитивной оценки стабильности питания.
Мониторинг протокола PD и захват пакетов: сбор данных о согласовании протокола PD в режиме реального времени между зарядным устройством и подключенными к нему устройствами для устранения проблем с совместимостью при зарядке.
Преобразование протокола QC в протокол PD: обеспечивает адаптацию устройств, поддерживающих только протокол QC, к зарядным устройствам, поддерживающим протокол PD, для повышения совместимости при быстрой зарядке с использованием разных протоколов.
Многогрупповая статистика энергопотребления и емкости: 10 переключаемых наборов для статистики емкости, энергопотребления и времени, поддерживающих автоматический расчет емкости аккумулятора и эффективности преобразования.
Функция длительной записи кривых: обеспечивает непрерывную запись кривых напряжения и силы тока в течение 9 часов с настраиваемым интервалом сохранения данных от 1 до 120 секунд и регулируемыми правилами начала и окончания записи.
Интерфейс USB-C с двунаправленной передачей тока: оснащен стандартными 24-контактными штекерными и гнездовыми портами USB-C с функциями USB 4 Gen3, поддерживающими двунаправленную передачу тока и реверсивное подключение.
Мониторинг температуры в режиме реального времени: с разрешением 1 °C устройство отслеживает рабочую температуру, чтобы предотвратить перегрев при работе с высокой мощностью.
HD-дисплей с функцией поворота по сигналу датчика гравитации: оснащен 1,54-дюймовым TFT-LCD-экраном с разрешением 240×240 и встроенным датчиком гравитации, поддерживающим автоматическое поворот экрана в четырех направлениях для всех интерфейсов.
Подключение и обновление без драйверов: порт HID совместим с Windows/Mac OS без установки драйверов, поддерживает расширение функций и обновление прошивки одним нажатием кнопки через распознавание USB-диска.
Тест на имитацию кабеля USB-C: имитация различных конфигураций кабеля, таких как без E-маркера (60 Вт), 20В, 5А (100 Вт) и 50В, 5А (240 Вт, EPR), для проверки эффективности зарядки в различных условиях.
Настраиваемые системные параметры устройства: поддержка регулировки яркости экрана, автоматического затемнения, выбора цвета темы и языка, а также сброс всех настроек до заводских одним нажатием.
