FNiRSi DPOS350P 4-IN-1 350MHz 1GSPS

Осциллограф FNiRSi DPOS350P 4-in-1 350MHz 1GS/сек

Особенности:

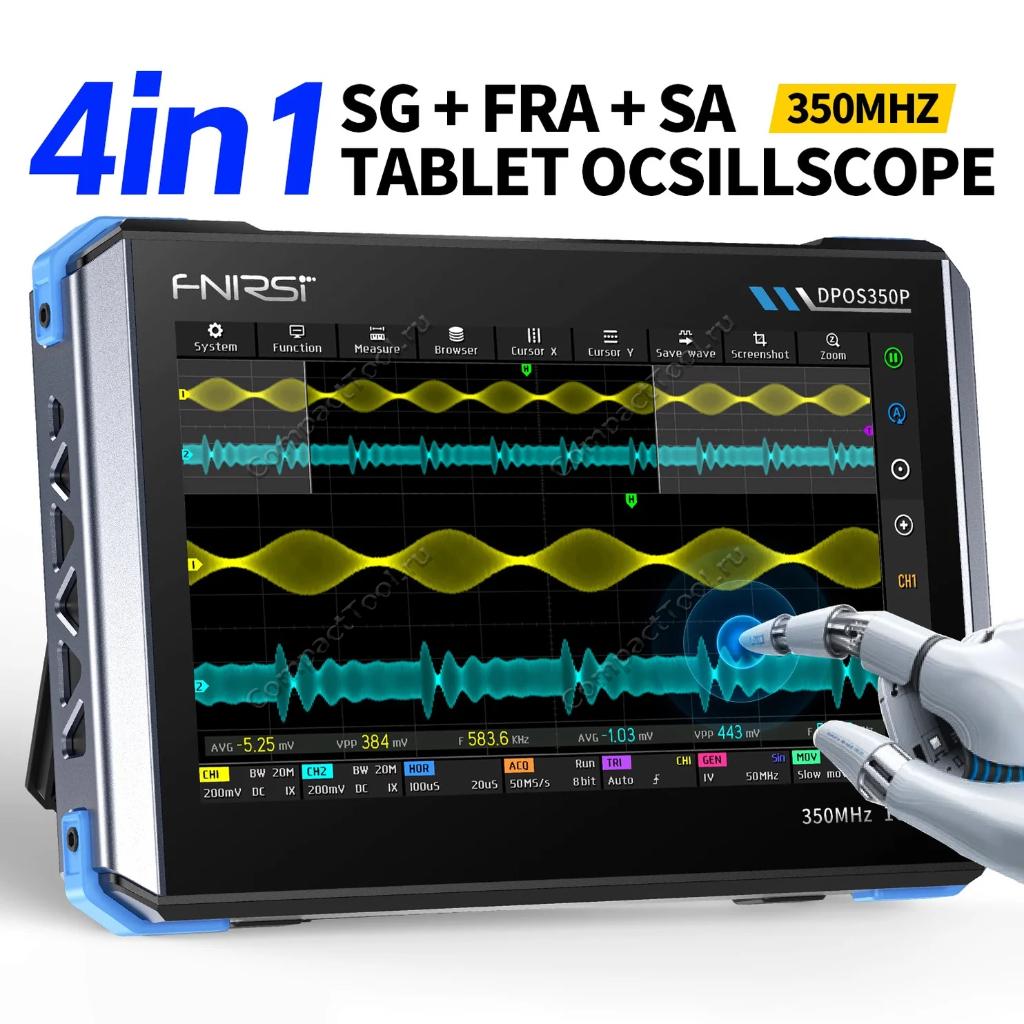

Многофункциональность 4 в 1: прибор сочетает в себе осциллограф, анализатор спектра, анализатор частотных характеристик и генератор сигналов в одном портативном устройстве, идеально подходящем для исследований и разработок, ремонта и обучения.
Компактность и портативность: передняя панель формата А5 со складной задней подставкой для удобного использования на рабочем столе и переноски.
Большой сенсорный экран высокой четкости: 7-дюймовый сенсорный экран IPS с разрешением 1024 ×600 пикселей с плавным отображением формы сигнала, масштабированием, 16-битным разрешением и адаптивным подавлением триггеров для точного захвата сигнала в условиях шума.
Комплексная защита: поддерживает высоковольтный вход напряжением до 400 В с защитой от перенапряжения, многоступенчатой изоляцией, защитой от перегорания, регулированием напряжения и схемами подавления электростатического разряда.
Быстрая зарядка и длительный срок службы аккумулятора: встроенный аккумулятор емкостью 4000 мАч с быстрой зарядкой QC мощностью 18 Вт; при интенсивном использовании полностью заряжается примерно за 2 часа.
Высокая производительность: дискретизация в реальном времени со скоростью 1 Гбит/с, аналоговая полоса пропускания 350 МГц (одноканальная) и частота обновления сигнала 50 000 мбит/с.

Основные характеристики:
Марка: FNiRSi
Модель: DPOS350P
Настройка при включении питания: 5 предустановленных параметров
Требования к зарядке: QC18W - 12V/1.5A (Type-C)

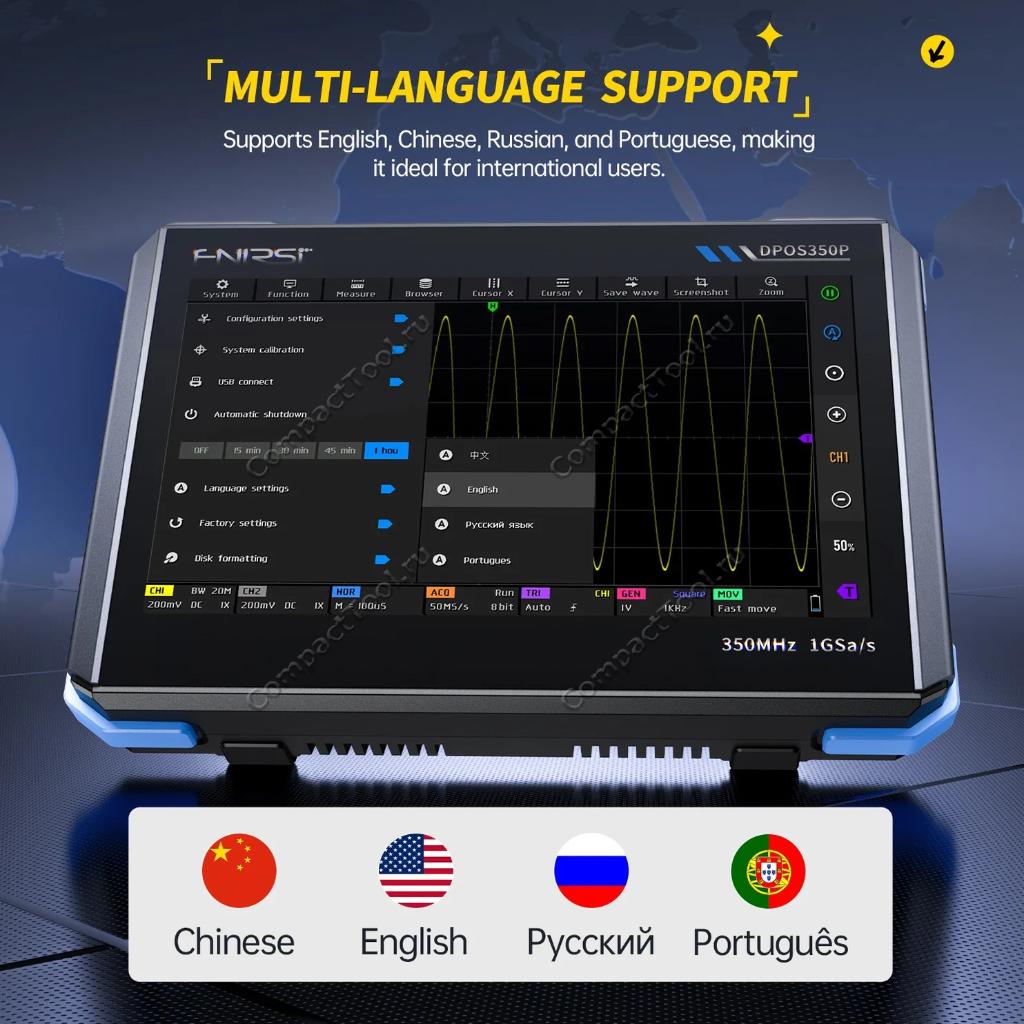

Языки: Китайский / Английский / Русский / Португальский
Аккумулятор: литиевый 3,7В 4000 мАч
Размер экрана: 7 дюймов
Время работы в режиме ожидания: около 3 часов
Разрешение экрана: 1024 x 600 пикселей
Время зарядки: ~ 5 часов
Технология экрана: IPS
Общее энергопотребление: 10 Вт
Режим взаимодействия: емкостный сенсорный экран
Отвод тепла: воздушное охлаждение
Интерфейс расширения: емкостный сенсорный экран
Автоматическое выключение: 15 минут ~ 1 час в выключенном состоянии
Поддержка обновления встроенного ПО: есть, обновление с помощью iso-образа
Диапазон температур хранения: -20~60℃
Размеры: 190*128*37 мм
Вес: 1070 г.

Характеристики осциллографа:
Аналоговые каналы: 2
Аналоговые полосы пропускания: 350 МГц
Время подъема: 1 НС
Максимальная частота дискретизации: 1 Гбит/с
Глубина памяти: 60 Кбит/с
Входное сопротивление: 1 МОМ / 14 ПФ
Базовый диапазон времени: 5 нс ~ 50 с
Время отката: 50 Мс ~ 50 секунд
Чувствительность по вертикали: 2 мВ ~ 20 В (1 раз)
Диапазон по вертикали: 16 мВ ~ 160 В (1 раз)
Точность по постоянному току: ±2%
Точность во времени: ±0.01%
Входной ток: AC / DC
Ослабление датчика: 1X / 10X / 100X
Ограничение пропускной способности аппаратного обеспечения: 150 М / 20 М
Режим высокого разрешения: 8 бит ~ 16 бит
Измеряемые параметры: 12 типов
Время измерения: курсором, период, частота, уровень, напряжение
Триггер обнаружения срабатывания: цифровой
Канал срабатывания: CH1 / CH2
Режим срабатывания: автоматический / одиночный / обычный
Фронт срабатывания: повышающийся / понижающийся
Подавление срабатывания: L1 ~ L3
Уровень срабатывания: ручной / автоматический 10% ~ 90%
Сохранение скриншотов: 90 изображений
Сохранение формы сигнала: 500 групп
Фоновая сетка: отображение / скрытие
Регулировка формы сигнала: грубая / точная
Защита от перенапряжения: выдерживает напряжение 400 В
Регулировка яркости сигнала: есть
Поддержка простого отображения с помощью FFT: есть
Поддержка цифровой флуоресценции: есть
Поддержка отображения цветовой температуры: есть
Поддержка режимов X-Y: есть
Поддержка временной шкалы масштабирования: есть
Поддержка автоматической настройки с помощью одной клавиши: есть
Поддержка возврата к нулю с помощью одной клавиши: есть
Поддержка просмотра данных: есть

Характеристики генератора сигналов:
Типы сигналов: 14 стандартных функций + захваченный сигнал
Частота: 0 ~ 50 МГц (только синусоидальная волна, другие формы волны до 10 М/5 м/3 М)
Амплитуда: 0 ~ 5 В/ч.
Смещение: -2,5 В ~ +2,5 В
Рабочий цикл: 0.1% ~ 99.9%
Разрешение по частоте: 1 Гц
Разрешение по амплитуде: 1 мВ
Разрешение по смещению: 1 мВ
Разрешение по рабочему циклу: 0.1%
Настраиваемая захваченная форма сигнала: 500 групп

Характеристики анализатора частот:
Частота сигнала возбуждения: 100 Гц ~ 50 МГц
Амплитуда сигнала возбуждения: 0 ~ 5 В/Ч
Смещение сигнала возбуждения: -2,5 В ~ +2,5 В
Счетчик частоты возбуждения: 20 ~ 500
Измерения с помощью курсора: частота / коэффициент усиления / фаза
Режим работы: одиночный / циклический
Поддержка калибровки системы: есть

Характеристики анализатора спектра:
Метод преобразования: FFT
Длина FFT: 4 КБ ~ 32 КБ
Диапазон частот: 200 кГц ~ 350 МГц
Диапазон уровней: -60 дБмВ ~ +260 дБмВ
Измерения курсором: частота / амплитуда
Параметр маркировки: максимальная гармоника энергии
Поддержка каскадной диаграммы: есть
Поддержка трехмерной каскадной диаграммы: есть
Поддержка автоматической настройки: есть
Поддержка калибровки системы: есть

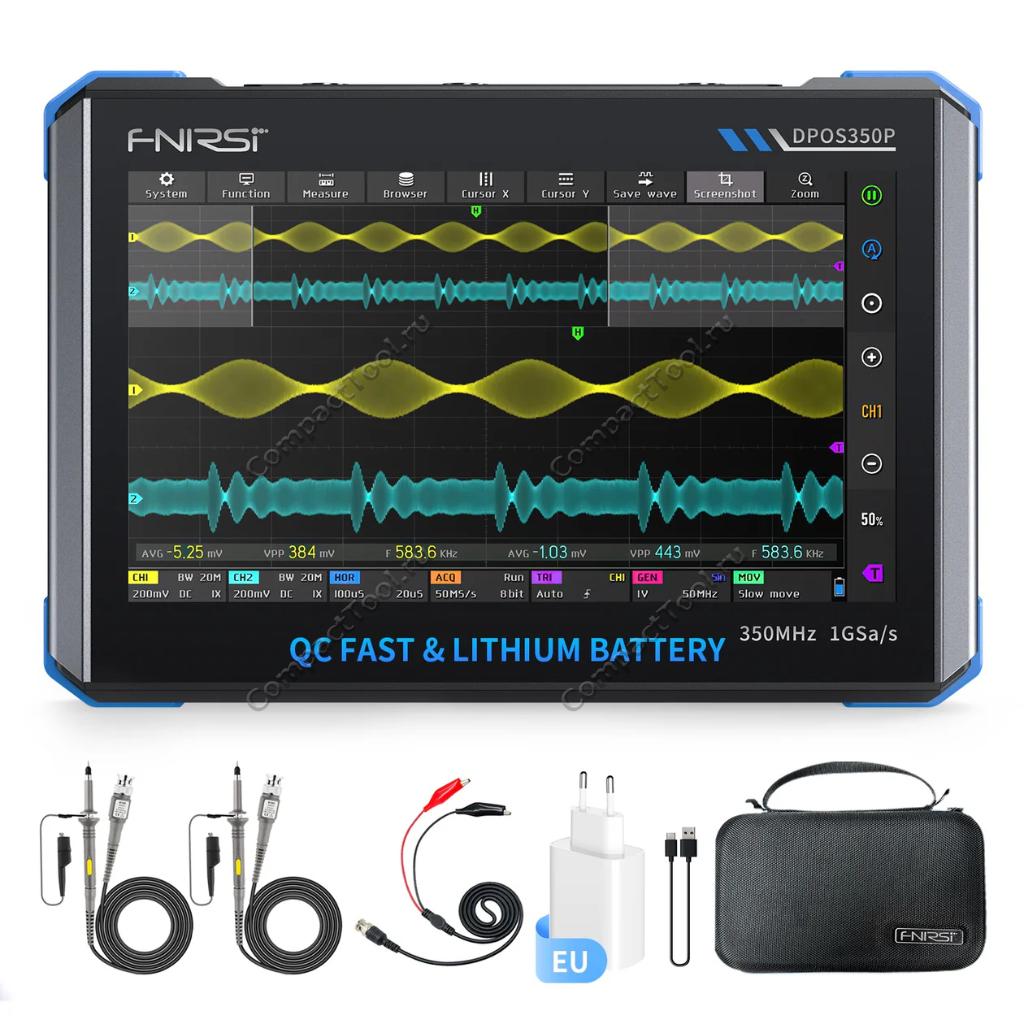

Комплектация:
FNiRSi DPOS350P - 1 шт
Быстрое зарядное устройство QC18W - 1 шт
Датчик частоты 350 МГц - 2 шт
Сумка для хранения - 1 шт
Зажим "крокодил" - 1 шт
USB-кабель для передачи данных - 1 шт
Руководство пользователя - 1 шт

Упаковка:
Картонный короб
Размеры: 240*200*95 мм
Вес брутто: 1,54 кг

Примечание:
Особые меры предосторожности!
При одновременном использовании обоих каналов заземляющие клеммы обоих датчиков должны быть соединены вместе. Категорически запрещается подключать заземляющие клеммы двух датчиков к разным потенциалам, особенно к разным концам мощного оборудования или цепей 220 В/110 В. Это может привести к повреждению материнской платы осциллографа, поскольку оба канала имеют общее заземление, а подключение к ним с разными потенциалами может привести к замыканию на землю и короткому замыканию материнской платы.
Максимальное допустимое напряжение на входе BNC осциллографа составляет 400 В. Категорически запрещается подавать напряжение выше 400 В при использовании 1-кратного пробного выключателя.
Для зарядки используйте специальное зарядное устройство, входящее в комплект поставки. Запрещается использовать источник питания другого тестируемого оборудования или USB-соединение. Это может привести к замыканию на землю и короткому замыканию материнской платы осциллографа, что может привести к ее повреждению в процессе тестирования.
При измерении высокочастотных сигналов высокого напряжения используйте 100-кратный датчик (например, для ультразвуковых сварочных аппаратов, ультразвуковых очистителей и т.д.) или даже 1000-кратный датчик (например, для высоковольтной стороны высокочастотных трансформаторов, резонаторов индукционных нагревательных катушек и т.д.).
