FNiRSi 2C53P осциллограф-мультиметр-генератор сигналов

Осциллограф-мультиметр-генератор сигналов FNiRSi 2C53P

Особенности:
2-канальный мультиметр-осциллограф: обновление версии 2C23T. Осциллограф 2C53P имеет частоту дискретизации 250 МС/с и полосу пропускания 50 МГц. Мультиметр рассчитан на 19999 отсчетов, 5 значений измерения, дисплей max и min. Сенсорный экран IPS с диагональю 4,3 дюйма и высоким разрешением 480*272 пикселей.

Генератор сигналов DDS: выдает 12 сигналов с максимальной частотой 10 МГц. Архитектура FPGA + MCU + ADC обеспечивает надежную фиксацию сигналов и поддерживает их сохранение, просмотр и экспорт для анализа.

Повышение эффективности: функция AUTO с нажатием одной клавиши обеспечивает быстрые измерения и упрощенные операции с автоматическим/обычным/однократным запуском. Подходит как для периодических аналоговых, так и для непериодических цифровых сигналов.

Комплексный анализ: режим X-Y сравнивает фазу, амплитуду и частоту двух сигналов, в то время как спектральный анализ FFT оценивает содержание гармоник и управляет сложными сигналами.

Длительное время автономной работы: встроенный аккумулятор емкостью 4000 мАч обеспечивает до 4 часов работы, а зарядка Type-C обеспечивает бесперебойную работу.

Описание:

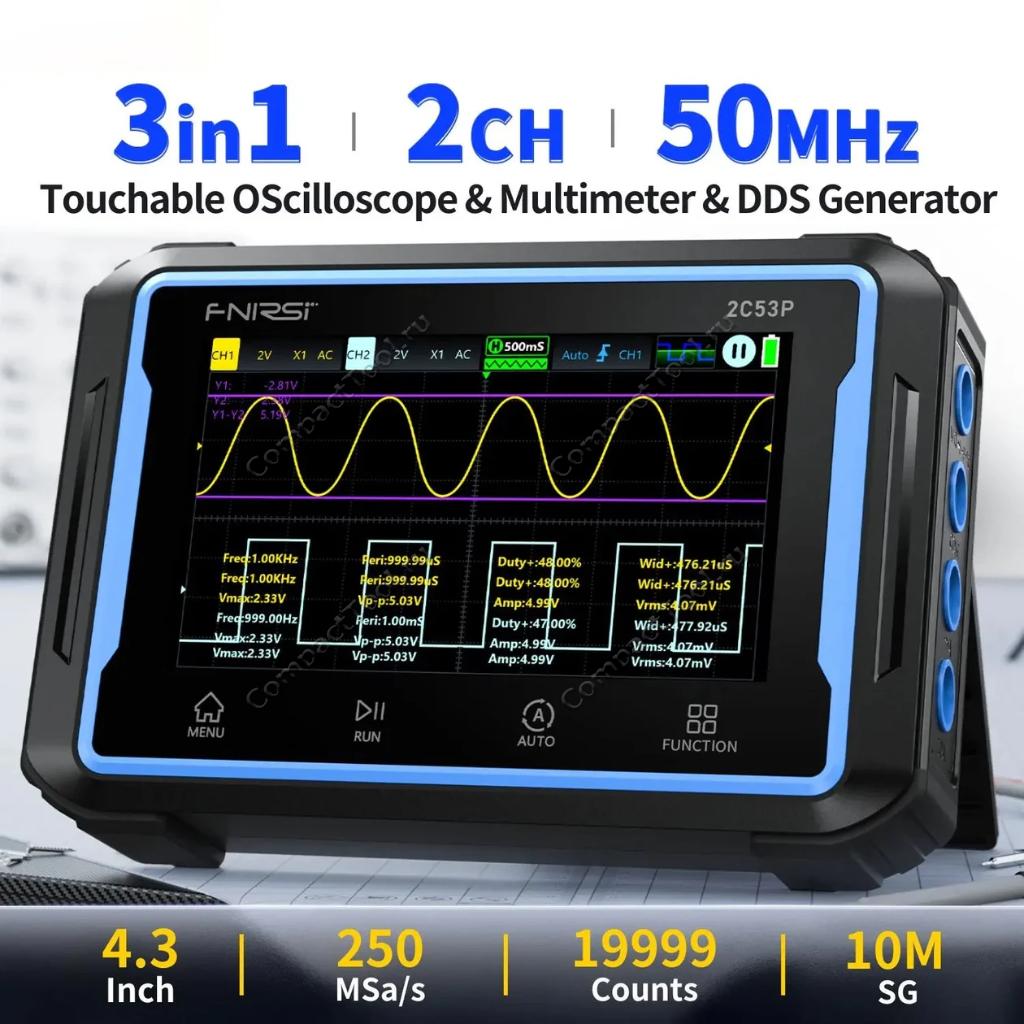

FNIRSI 2C53P - это двухканальный цифровой осциллограф с широким спектром функций и высокой практичностью. Устройство имеет 3 основные функции:

1. Осциллограф использует аппаратную архитектуру FPGA + MCU + ADC, имеет частоту дискретизации 250 Мс / с, аналоговую полосу пропускания 50 МГц и поддерживает измерение пикового напряжения ±400 В; Он поддерживает скриншоты формы сигнала, сохранение и просмотр;
2. Встроенный 4,5-разрядный мультиметр true RMS с 19999 точками, поддерживающий измерения переменного и постоянного напряжения и тока.;
3. Встроенный генератор функциональных сигналов может выдавать 12 видов функциональных сигналов с максимальной выходной частотой 10 МГц, а выходная частота, амплитуда и рабочий цикл регулируются.

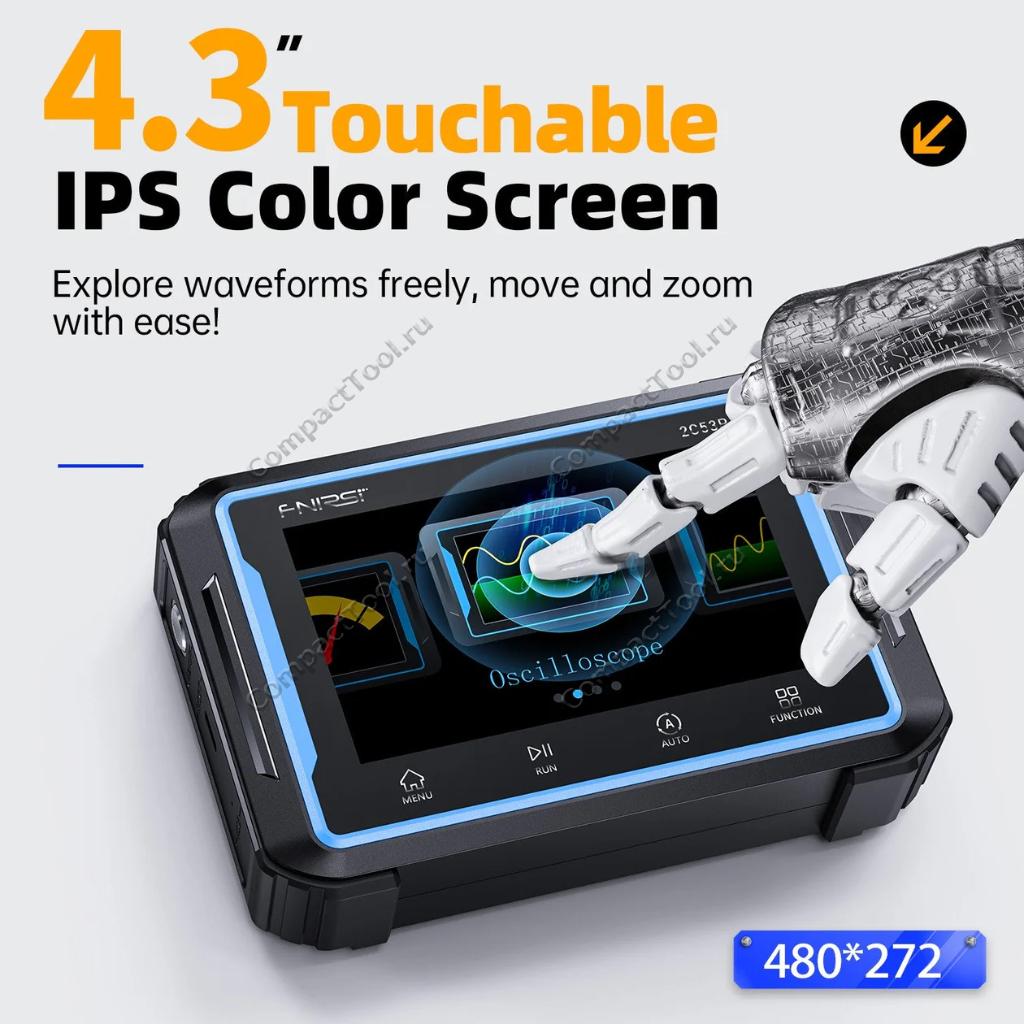

Прибор оснащен 4,3-дюймовым сенсорным дисплеем с разрешением 480 * 272 пикселей и встроенной литиевой батареей емкостью 4000 мАч, которая обеспечивает время работы в режиме ожидания до 4 часов.
Это идеальный многофункциональный прибор для персонала, занимающегося обслуживанием электроники, и студентов, изучающих электронные технологии.

Базовые параметры:
Марка: FNiRSi
Модель: 2C53P
Размер и разрешение экрана: 4,3 дюйма (480*272 пикселей)
Материал экрана: поверхность закаленное стекло + сенсорный экран из стекла + цветной экран IPS
Подсветка: можно настроить яркость подсветки
Разъем питания: Type-C (5В / 2А)
Аккумулятор: литиевая батарея емкостью 4000 мАч
Язык интерфейса: Русский, Китайский, Английский, Французский, Японский, Испанский, Португальский, Немецкий, Корейский
Размер: 145x98x35 мм
Вес изделия: 360 г.

Параметры осциллографа:
Кол-во каналов: двухканальный
Пропускная способность: 50 МГц
Частота дискретизации в реальном времени: 250 Мса/с
Объем памяти: до 64 Кбайт
Входное сопротивление: 1 МОМ
Базовый диапазон времени: 10ns/div - 10s/div
Чувствительность по вертикали: 10 мВ/div - 10 В/div
Максимальное измеряемое напряжение: ±400 В
Разрешение по вертикали: 8 бит
Зонд: 1x/10x
Место для хранения: 13 М
Ограничение по полосе пропускания: поддерживает 20 МГц
Режим запуска: автоматический / обычный / одиночный
Тип запуска: нарастающий / спадающий фронт
Уровень запуска: 8 делений (положительный/ отрицательный)
Режим отображения формы сигнала: XY / YT / Прокрутка
Входная связь: AC/DC
Измеряемые данные: Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Широта-
Математические вычисления: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, БПФ
Сохранение скриншота формы сигнала: поддерживает
Передача данных с компьютера по USB: поддерживает

Параметры мультиметра:
Напряжение постоянного тока:
     Диапазон: 1,9999 В / 19,999 В / 199,99 В / 1000,0 В
     Точность: ±(0,5%+3)
Напряжение переменного тока:
     Диапазон: 1,9999 В / 19,999 В / 199,99 В / 760,0 В
     Точность: ±(1%+3)
Постоянный ток:
     Диапазон измерения: 19,999мА / 199,99мА / 1,9999А / 9,999А
     Точность: ±(1,2%+3)
Переменный ток:
     Диапазон: 19,999мА / 199,99мА / 1,9999А / 9,999А
     Точность: ±(1,5%+3)
Сопротивление:
     ① Диапазон: 19,999МОМ / 1,9999МОМ / 199,99КОМ / 19,999КОМ
         Точность: ±(1,5%+3)
     ② Диапазон: 1,9999КОМ / 199,99Ом
         Точность: ±(0,5%+3)
Емкость конденсаторов:
     ① Диапазон: 999,9мкФ / 99,99мкФ / 9,999мкФ / 999,9нФ / 99,99нФ / 9,999нФ
         Точность: ±(2,0%+5)
     ② Диапазон измерения: 9,999мкФ / 99,99мкФ
         Точность: ±(5,0%+20)
Температура:
     Диапазон: -55 ~1300°C / -67~2372°F
     Точность: ±(2,5%+5)
Диодный тест: есть
Проверка непрерывности работы: есть

Параметры генератора сигналов:
Кол-во каналов: одноканальный
Частота: 0-10 МГц (синусоидальная волна: 10 МГц, другие формы волны: 5 МГц)
Амплитуда: 0,1-3,0 В
Рабочий цикл прямоугольной волны: 0-100%
Тип сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, отрицательная ступенчатая волна, сигнал постоянного тока, экспоненциальный подъем, экспоненциальное падение, мульти-аудио и синхроимпульс

Комплектация:
FNIRSI 2C53P - 1 шт
Чехол нейлоновый с ручкой - 1 шт
Кабель USB-A (M) -> Type-C 30 см - 1 шт
Щуп мультиметра - 2 шт
Щуп P6100 100MHz X10/X1 с аксессуарами - 1 комплект
Щуп с крокодилами для DDS - 1 шт
Инструкция EN/CH/RU - 1 шт

Упаковка:
Картонный короб
Размер: 210*135*90 мм
Вес брутто: 920 г.
