F405 BL32 70A STACK, полетный контроллер с платой электронного регулятора скорости

F405 BL32 70A STACK, полетный контроллер с платой электронного регулятора скорости

Спецификация модуля полетного контроллера

• Модель: F4056SX8-2311X-V1.2
• Входное напряжение: 3S-6S батарея
• Выходное напряжение (Battery Eliminator Circuit): 5В, 10В (с возможностью вкл/выкл)
• Управление выходо 10VBEC: вкл/выкл
• Прошивка: FLAOF405X8
• Центральный процессор:  STM32F405
• OSD: чип AT7456E
• Модуль отслеживания движения: ИС 42688-P, MEMS 6-осевой гироскоп + акселерометр + термометр
• Хранилище (черный ящик): 16 МБ
• Последовательный порт UART:  6х
• Интерфейс: USB-C
• Индикаторы напряжения: 3.3В, 5В, 10В
• Доп.опции: поддержка модулей со звуко- и светоизлучателями, поддержка модуля DJI Air Unit, поддержка РЧ-приёмников SBUS/ELRS (перемычка на плате)
• Размеры платы, макс.: 36 х 36 мм
• Монтажные отверстия: 30.5 х 30.5 мм (М3)

Спецификация платы электронного регулятора скорости 4IN1 (Electronic Speed Controller)

• Версия ESC: 32BIT6SV1.1
• Совместимость с мотором: 4х бесщеточный (3-проводный)
• Поддержка протоколов: Oneshot125, Oneshot42, Multishot, Dshot 150/300/600/1200
• Поддержка аккумуляторных батарей: 3-6S Lipo
• Продолжительный ток: 70А
• Импульсный ток: 80A (5 сек)
• Размеры платы, макс.: 44.5 х 39 мм
• Монтажные отверстия: 30.5 х 30.5 мм (М3)

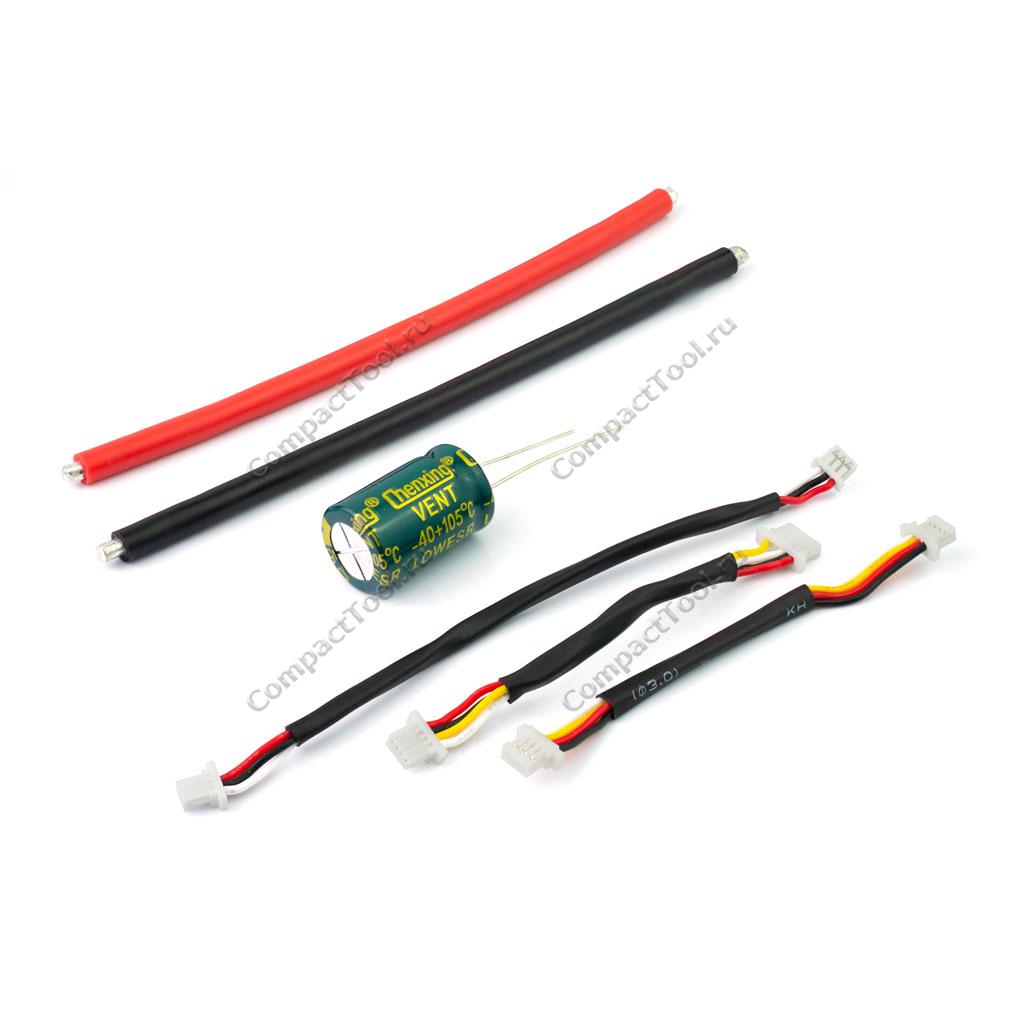

Комплектация

• 1x Полетный контроллер (F405)
• 1x Электронный регулятор скорости (ESC)
• 1х Конденсатор 1500мкФ х35В
• 8х Силиконовая втулка
• 1х Кабель подключения камеры SH1.0-3pin
• 1х Кабель подключения полетного контроллера SH1.0-8pin
• 1х Кабель подключения VTX видеопередатчика SH1.0-4pin/SH1.0-5pin
• 1х Кабель подключения SBUS/ELRS РЧ-приёмника SH1.0-4pin
• 1x Кабель 12AWG чёрный 120мм для подключения к акк.батарее
• 1x Кабель 12AWG красный 120мм для подключения к акк.батарее

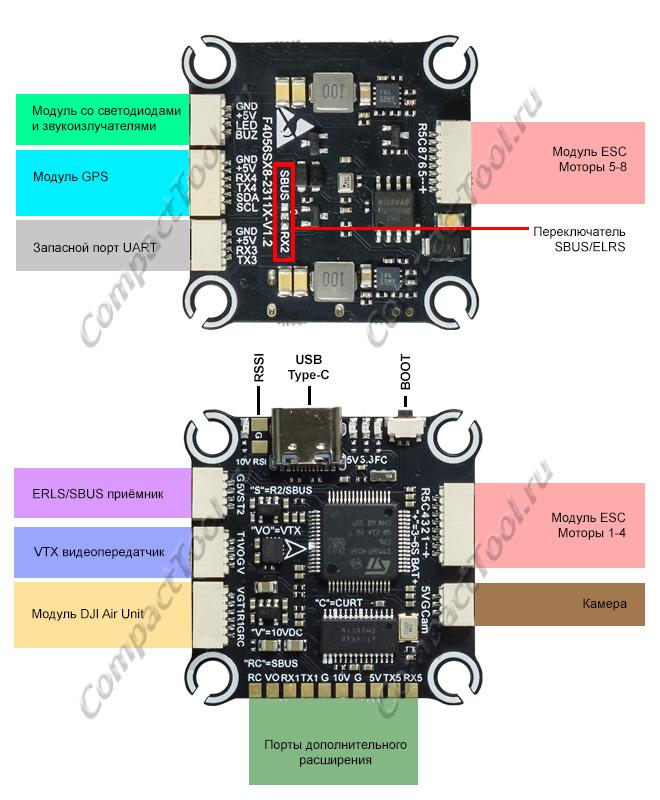

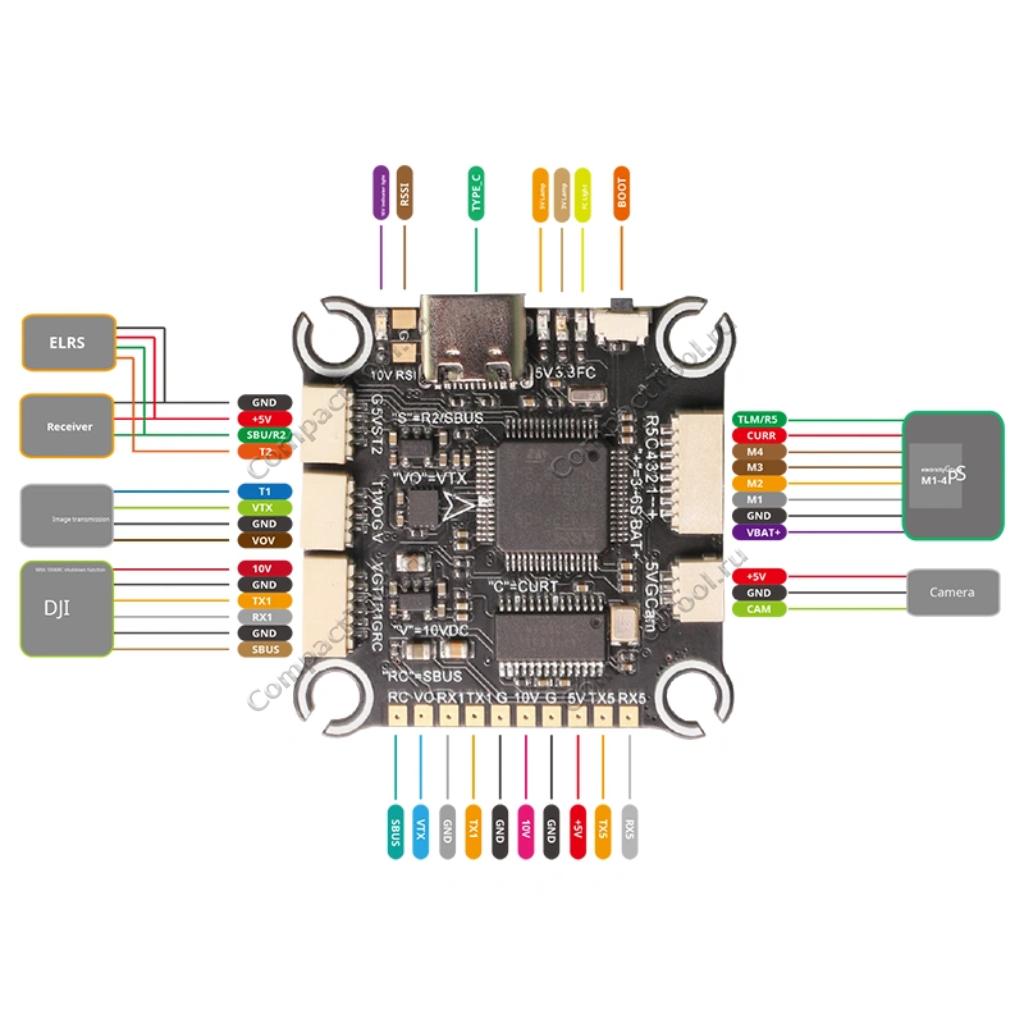

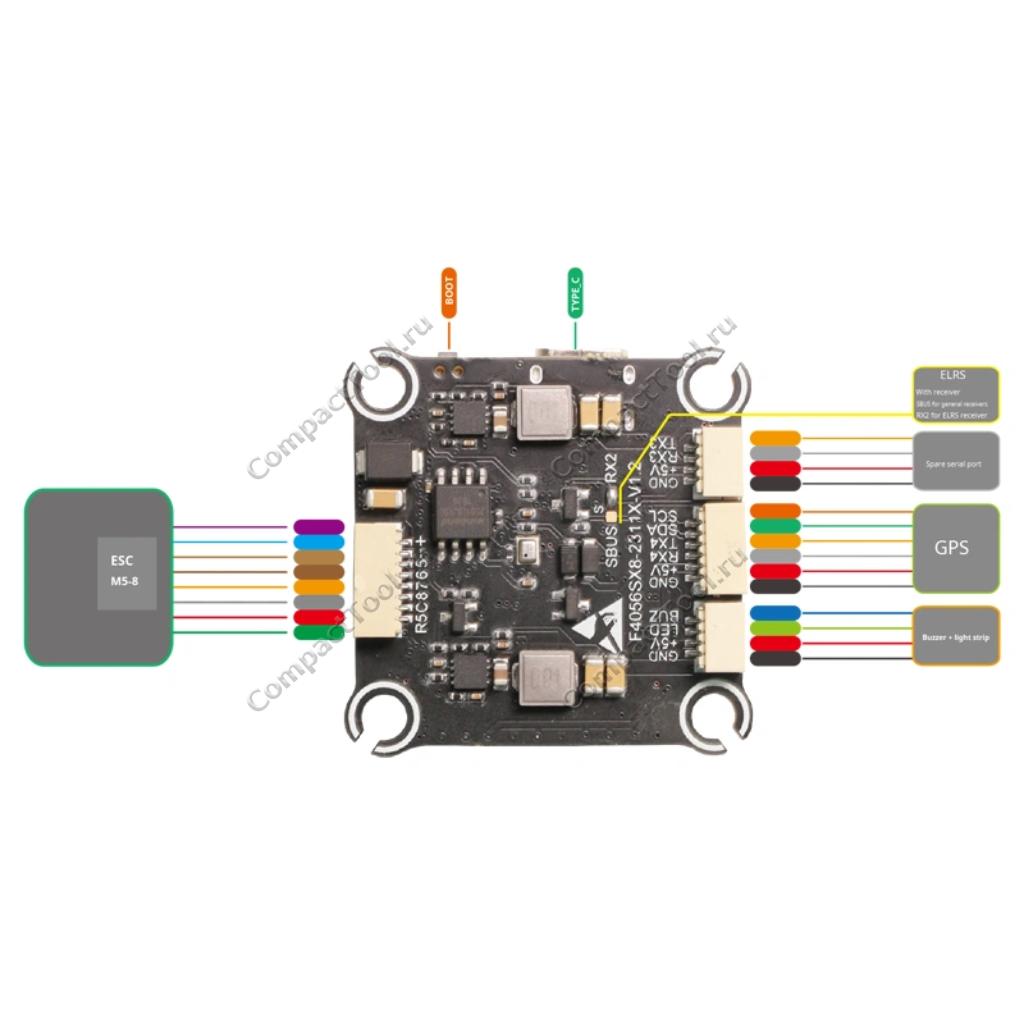

Интерфейсы модуля полетного контроллера

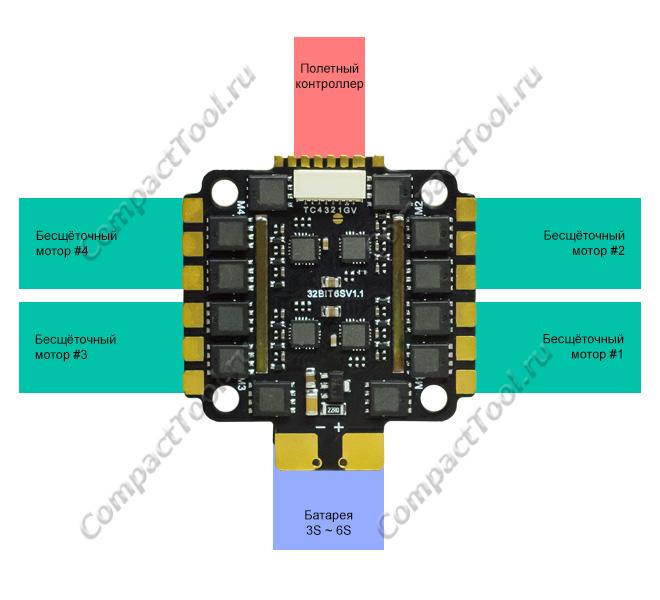

Интерфейсы платы регулятора скорости (ESC)
