ESP32-S3-Zero Development Board With Presoldered Pins

Арт. 17474

900 ₽

менее 50 шт.

Описание

Платформа ESP32 ориентирована на разработку и реализацию широкого спектра приложений — от простых систем управления домашней автоматизацией до сложных решений, обеспечивающих потоковую обработку аудио- и видеоданных с возможностью подключения к сети Интернет. Микроконтроллеры семейства ESP32 от Espressif Systems представляют собой одно из наиболее востребованных и универсальных современных решений в области встраиваемых систем. Популярность ESP32 обусловлена большим выбором чипов разнообразной конфигурации, наличием собственной открытой программной среды разработки (SDK), обширной библиотекой готовых программных компонентов. А также благодаря активной поддержке со стороны международного сообщества разработчиков. Неисчерпаемый потенциал ESP32 основывается на трёх ключевых преимуществах: богатых встроенных ресурсах микроконтроллера, возможности их дальнейшего расширения подключением дополнительной периферии и лёгкостью внедрения в любые продукты.

Плата разработки приложений ESP32-S3-Zero (ESP32-S3 mini) основана на двухъядерном 32-битном процессоре Xtensa LX7 с тактовой частотой до 240 МГц и встроенной беспроводной коммуникацией 2.4 ГГц Wi-Fi 4 и Bluetooth 5. Контроллер EPS32-S3FH4R2 содержит в себе блоки интегрированной памяти 512 КБ SRAM, 384 КБ ROM, 4 МБ FLASH и 2МБ PSRAM. SMD-формат платы с 18 кастеллированными и 8 планарными контактами общего назначения и односторонним расположением электронных компонентов обеспечивают наилучшие условия для простого и быстрого внедрения модуля ESP32-S3-Zero в существующие или новые приложения. Программное обеспечение для ESP32 создаётся в фирменной среде разработки ESP-IDF SDK, контроллер ESP32 обладает обширной поддержкой в числе сторонних платформ для программирования, включая популярный Arduino IDE, PlatformIO и т.д.

Особенности:
➥ Оснащён двухъядерным 32-разрядным процессором Xtensa® LX7 с тактовой частотой до 240 МГц
➥ Поддерживает Wi-Fi 2,4 ГГц (802.11b/g/n) и Bluetooth®5 (LE)
➥ Встроенная память 512 КБ статичной RAM и 384 КБ ROM, 4 МБ FLASH и 2 МБ PSRAM
➥ Кастеллированный модуль в SMD-формате со встроенной керамической антенной, готовый к пайке прямо на несущую плату
➥ Поддерживает настройку тактовой частоты, независимых параметров питания модуля и других элементов управления для реализации минимального энергопотребления в различных сценариях
➥ Встроенный порт USB Type-C и 22 вывода общего назначения (GPIO) с настройкой периферийных функций
➥ Располагает периферийными интерфейсами: 4× SPI, 2× I2C, 3× UART, 2× I2S, 2× ADC и другими

Размер платы: 23.5 х 18 х 13 мм (с припаянными межплатными соединителями)
Вес нетто: 3.6 г.
Комплектация:
1х Плата разработки ESP32-S3-Zero

Упаковка:
Антистатический пакет, защитный вкладыш из пенопласта
Размеры: 110 х 70 х 14 мм
Вес брутто: 5 г.

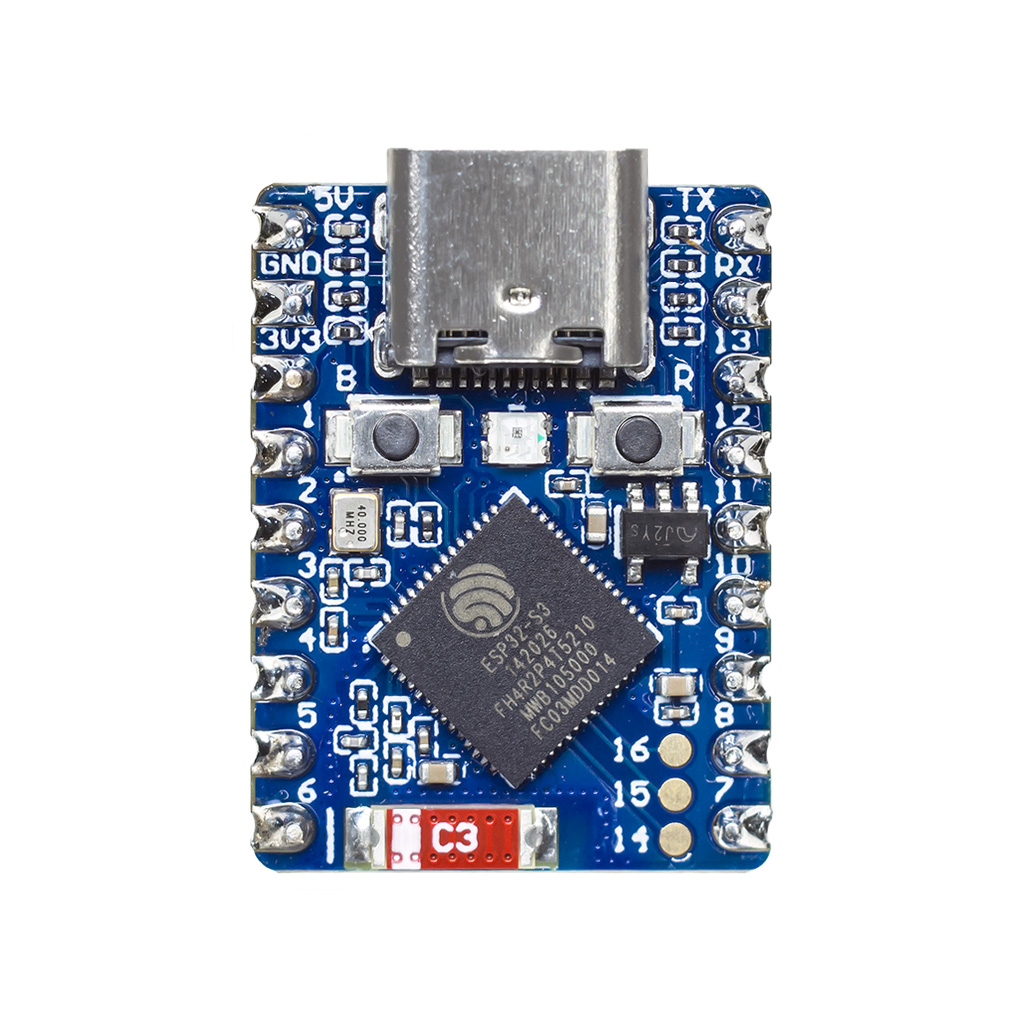

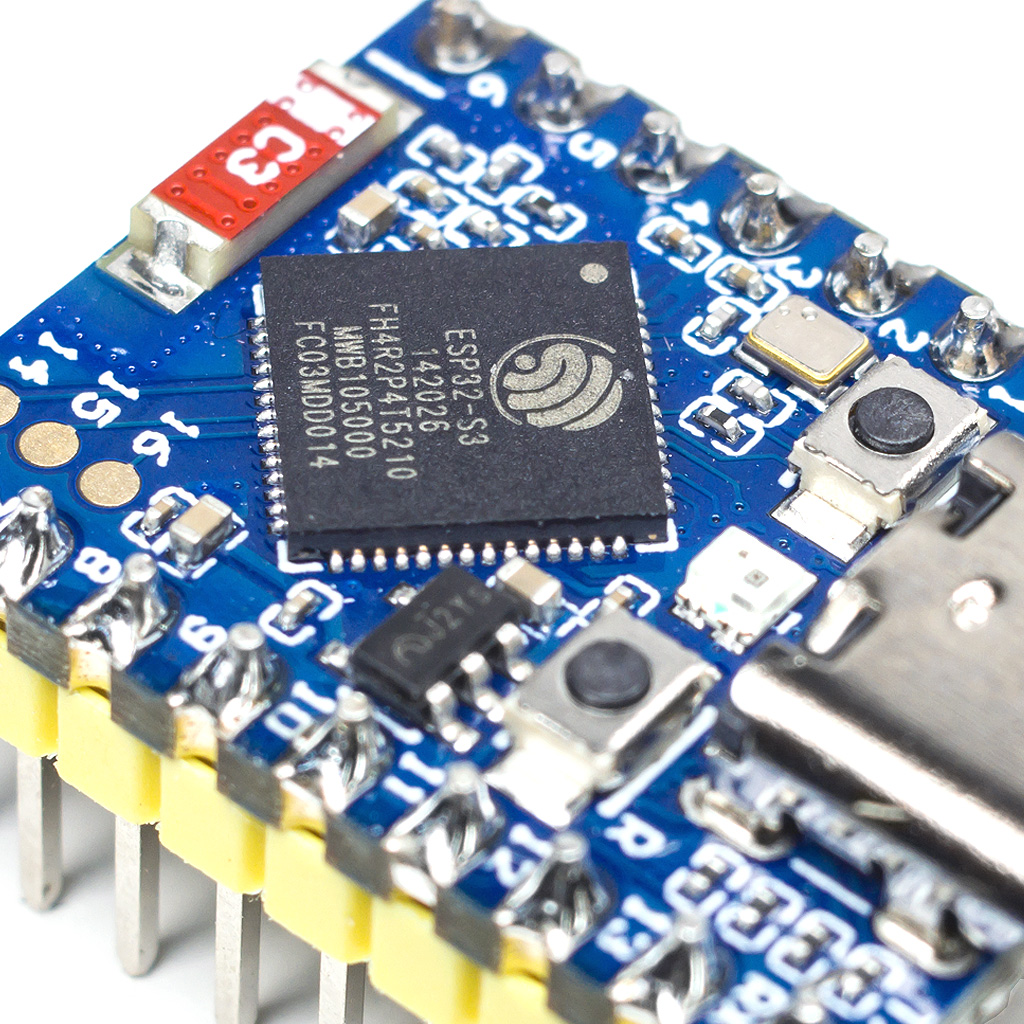

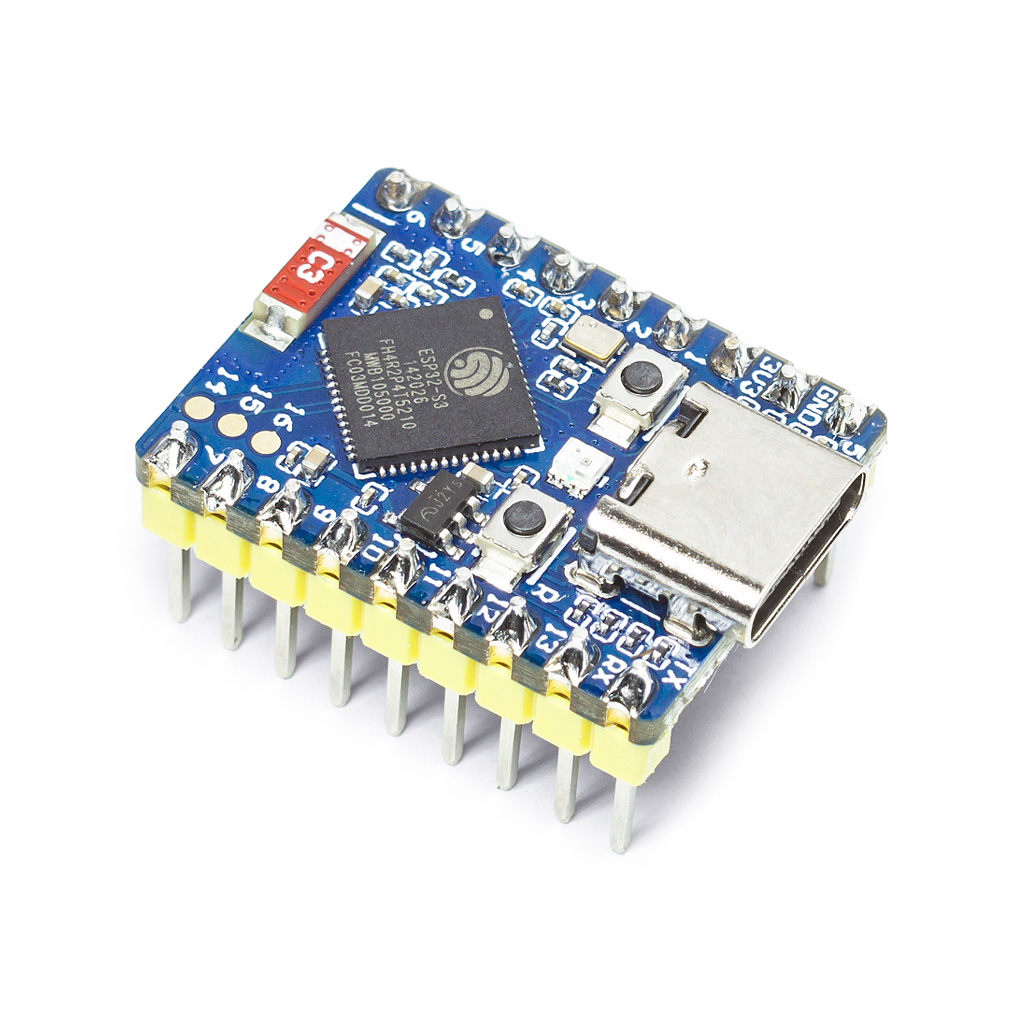

Компоненты и интерфейсы платы:

1. ESP32-S3FH4R2 Встроенный двухъядерный процессор с тактовой частотой до 240 МГц
2. USB Type-C порт для программирования и отладки
3. ME6217C33M5G LDO-регулятор с низким падением напряжения, ток (макс.) 800 мА
4. RGB-светодиод WS2812
5. Керамическая антенна 2.4 ГГц
6. Кнопка BOOT. Для входа в режим обновления ПО удерживать эту кнопку нажатой и выполнить сброс
7. Кнопка сброса RESET
8. Выводы ESP32-S3FH4


Функциональное назначение выводов ESP32-S3:

Физические размеры, мм:

Документация
> Спецификация контроллера ESP32-S3 Espressif System
> Технический справочник ESP32-S3 Espressif System
