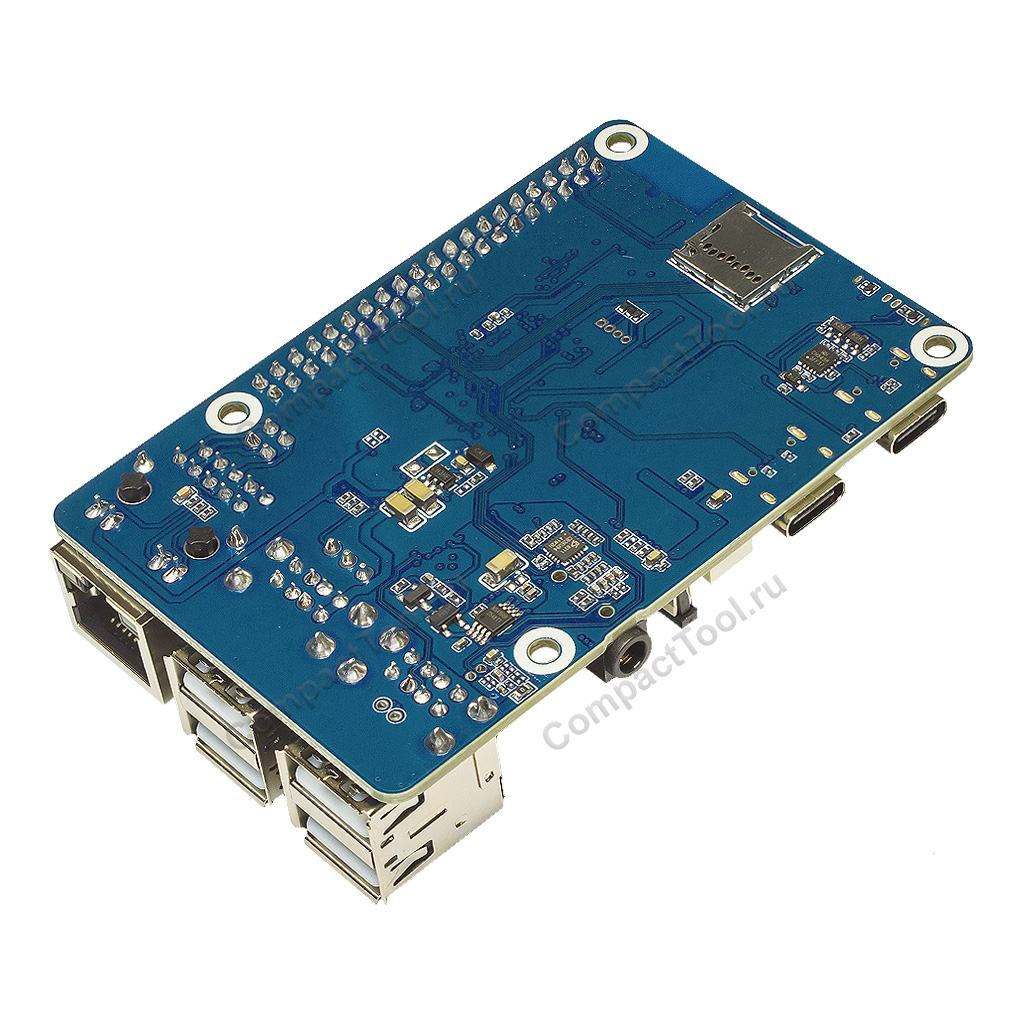

ESP32-P4-WIFI6-DEV-KIT Базовый комплект

Этот продукт представляет собой высокопроизводительную плату на базе чипа ESP32-P4 с интегрированными 32-битными двух- и одноядерными процессорами RISC-V. Он оснащен богатыми интерфейсами человек-машина, включая MIPI-CSI (с интегрированным процессором сигналов изображения), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI и др. Кроме того, поддерживается USB OTG 2.0 HS, Ethernet-порт и SDIO Host 3.0 для высокоскоростного подключения. Чип ESP32-P4 интегрирует периферию цифровой подписи и отдельный блок управления ключами, обеспечивая безопасные данные и операции. Специально разработанный для высокопроизводительных и высокобезопасных приложений, ESP32-P4-WIFI6-DEV-KIT соответствует требованиям взаимодействия человека и машины, эффективных edge-вычислений и расширения ввода-вывода.

Характеристики: Модель: ESP32-P4-WIFI6-DEV-KIT Basic Kit Waveshare Процессор: ESP32-P4NRW32 RISC-V 3-ядерный (2х 360 МГц HP, 1x40 МГц LP) Беспроводная связь: ESP32-C6 WIFI 6/Bluetooth 5(BLE), PCB-антенна, iPEX Память: 128КБ(HP) + 16КБ(LP) ROM, 786КБ(HP) L2MEM, 32КБ(LP) SRAM, 8КБ TCM, 32МБ PSRAM, 16МБ QSPI Nor Flash Видео: 1080p@30 H.264/JPEG 2D DMA, ISP, PPA, MIPI-CSI, MIPI-DSI Аудио: AUX 3.5мм, SPK, MIC Ethernet: 10/100Мб MII/RMII IP101GR Интерфейсы: GPIO, USB2.0 OTG, SDIO3.0 TF CARD, PoE, RTC, I2C, I3C, UART Размеры: 85 х 56,5 х 19 мм Вес нетто: 42 г.

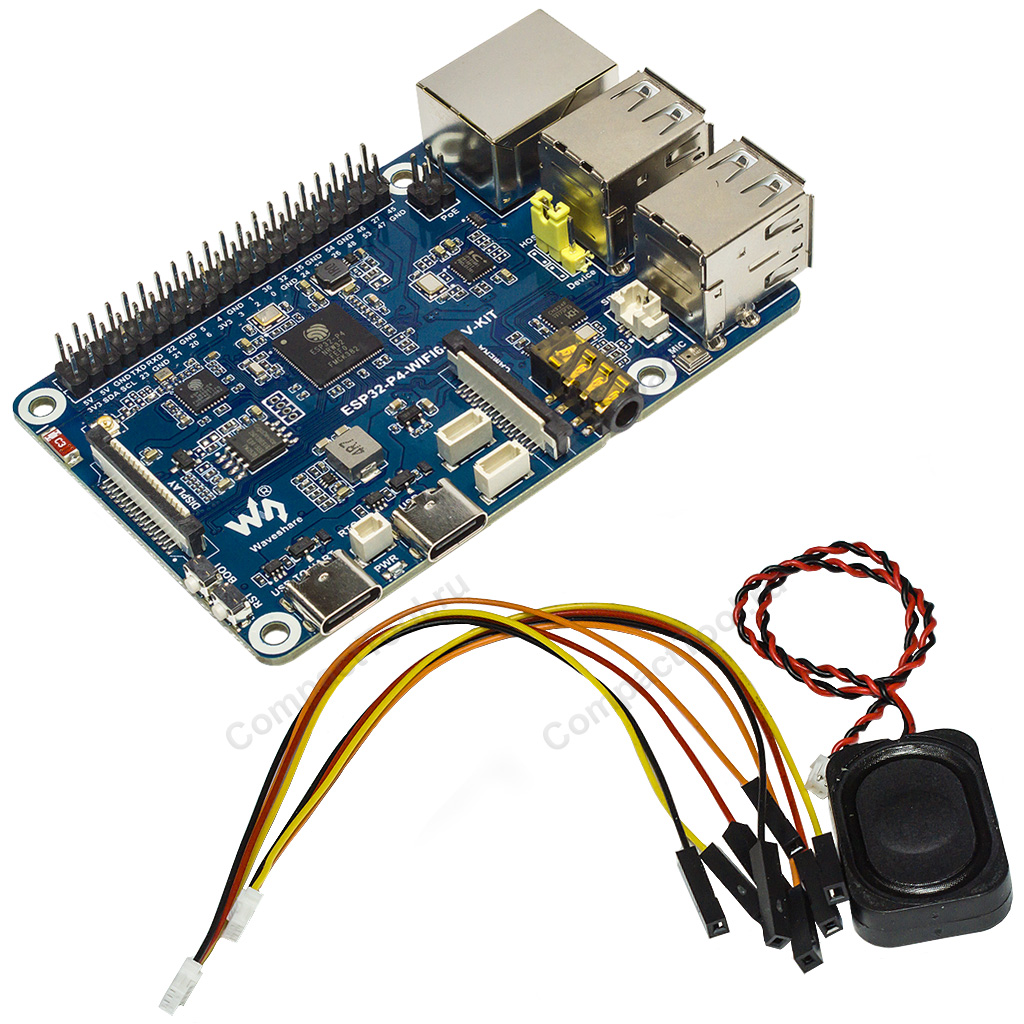

Комплектация: 1х ESP32-P4-WIFI6-DEV-KIT Плата разработчика 1х Звуковой динамик 8 Ом, 2Вт 2х Кабель SH1.0 4PIN ~150 мм Упаковка: Короб из мелованного картона, антистатический пакет Размеры: 105 х 80 х 25 мм Вес брутто: 63 г.

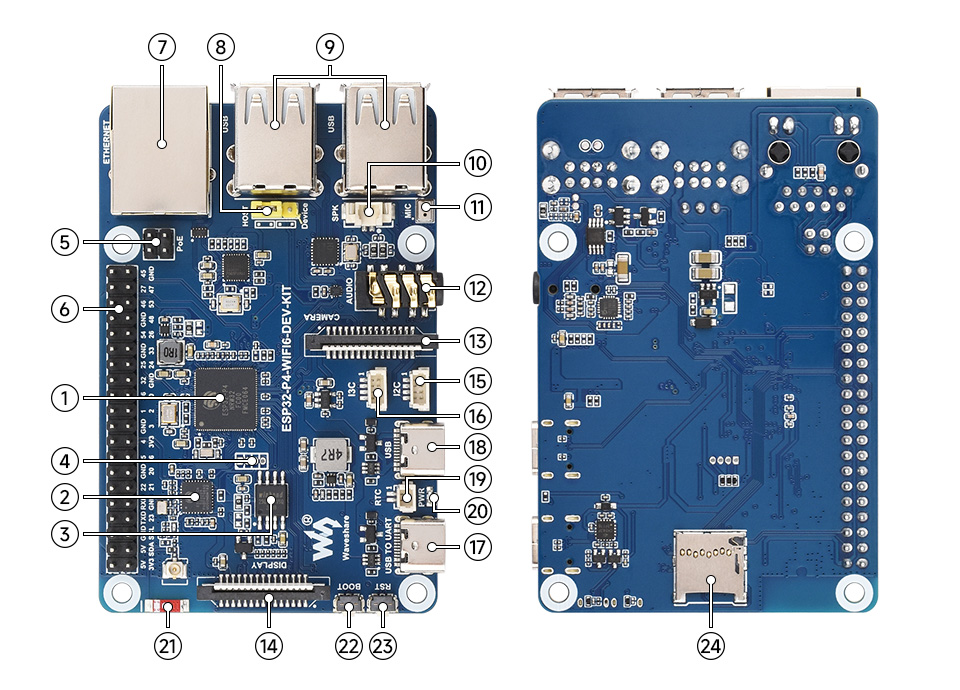

1. ESP32-P4NRW32 2. EPS32-C6 3. 16МБ Nor Flash 4. ESP32-C6 UART контакты 5. PoE коннектор 6. 40PIN GPIO коннектор 7. 100Мб RJ45 Ethernet порт 8. USB OTG 2.0 селектор HOST/DEVICE 9. USB-A порты 10. Speaker коннектор MX1.25 2P 11. Микрофон 12. 3.5мм аудио джэк

13. MIPI-CSI (2-полосный) порт 14. MIPI-DSI (2-полосный) порт 15. I2C интерфейс 16. I3C интерфейс 17. Type-C UART порт (питание, прошивка, отладка) 18. Type-C USB порт (питание, прошивка) 19. RTC батарея коннектор 20. Индикатор питания 21. ESP32-C6 SMD антенна 22. BOOT кнопка 23. RST кнопка 24. TF Card слот

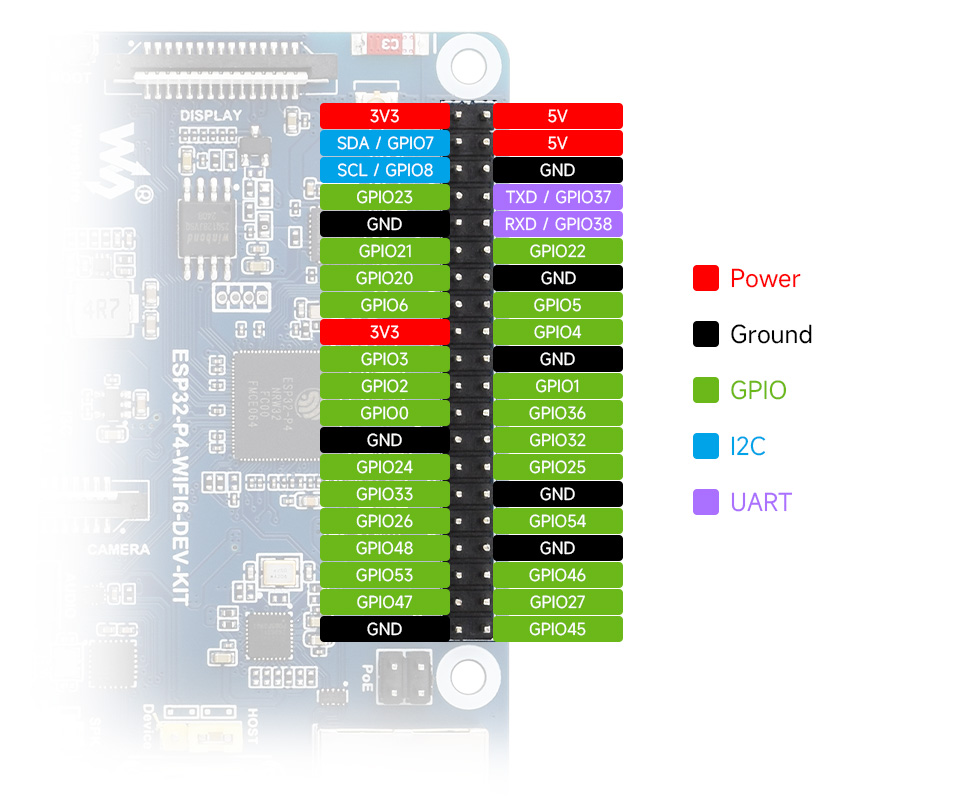

Назначение выводов

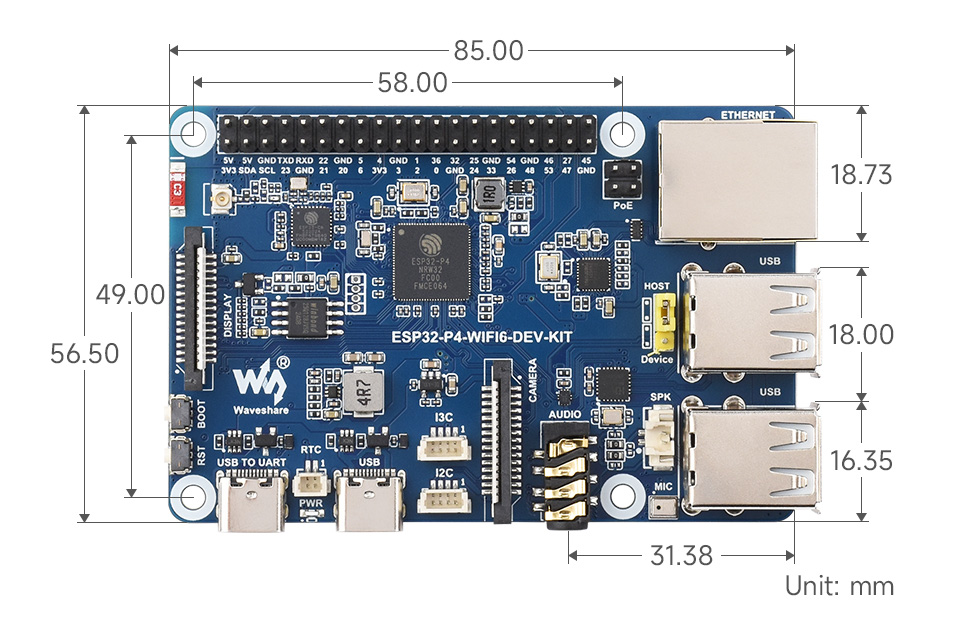

Контурные размеры

> Спецификация серии чипов ESP32-P4
