ESP32-H2-Zero плата разработчика

Плата разработчика ESP32-H2-Zero

Миниатюрная плата для разработки ESP32-H2-Zero с процессором 96 МГц на базе микросхемы ESP32-H2FH4S, встроенной флэш-памятью объемом 4 МБ и поддержкой беспроводной связи BLE/Zigbee/Thread

Особенности:
ESP32-H2-Zero — это плата для разработки микроконтроллера RISC-V начального уровня, которая поддерживает BLE 5 и IEEE 802.15.4 (Zigbee 3.0 и Thread). Она компактная, мощная и оснащена множеством периферийных интерфейсов. Ее можно использовать в системах «умного дома», промышленной автоматизации, здравоохранении, бытовой электронике и других областях.
В качестве аппаратного обеспечения используется чип ESP32-H2FH4S, оснащенный 32-разрядным одноядерным процессором RISC-V, поддерживающий частоту до 96 МГц, имеющий встроенную флэш-память объемом 4 МБ и множество периферийных устройств, в том числе интерфейсы SPI, UART, I2C, I2S, ШИМ для светодиодов, АЦП и другие, совместимые с различными периферийными устройствами. Это делает его более удобным в использовании.
Что касается программного обеспечения, вы можете выбрать официальную среду разработки ESP-IDF и воспользоваться соответствующими примерами программ и обучающими материалами, которые помогут пользователям быстро приступить к разработке и применить ее в своих продуктах.

Основные функциональные возможности: Чип ESP32-H2FH4S с 32-битным одноядерным процессором RISC-V с тактовой частотой до 96 МГц, встроенной флэш-памятью объемом 4 МБ Встроенная беспроводная связь BLE 5 и IEEE 802.15.4 (Zigbee 3.0 и Thread) с превосходными характеристиками радиочастотной связи Интерфейс USB Type-C, не требующий подключения и отключения проводов Модуль оснащен множеством периферийных интерфейсов, отличается высокой совместимостью и расширяемостью. Перфорированная конструкция позволяет приваривать его непосредственно к плате и интегрировать в конструкцию, разработанную пользователем. Поддержка ESP-IDF, Arduino и других платформ Благодаря полному набору SDK и обучающих материалов с открытым исходным кодом начать работу легко, а сам продукт можно быстро интегрировать в приложение. Размеры платы: 23,50 х 18,00 мм Вес нетто: 2 г.

Комплектация: 1х Модуль ESP32-H2-Zero Упаковка: Антистатический пакет Размеры: 108 х 70 х 4 мм Вес брутто: 3,5 г.

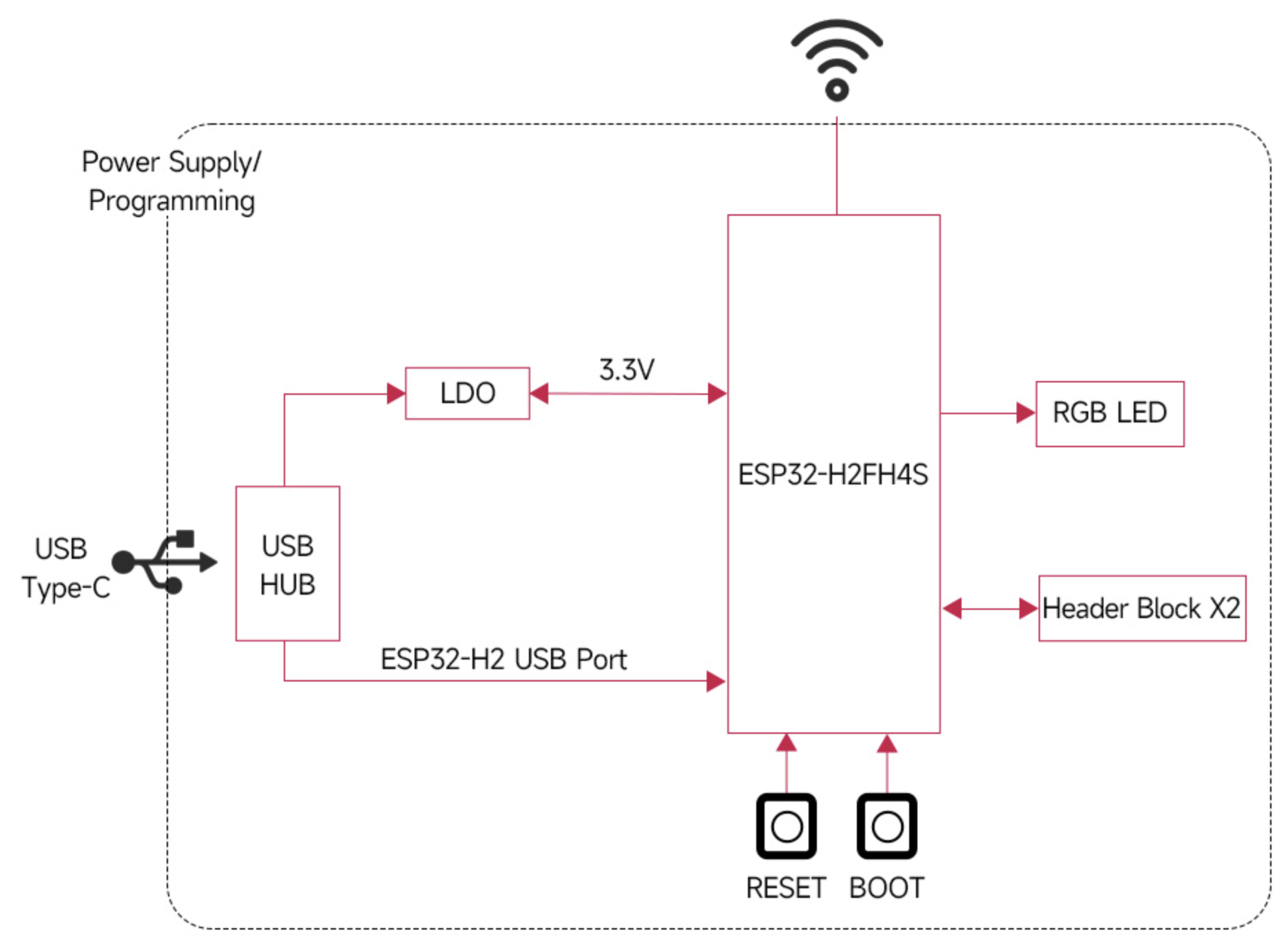

Функциональная блок-схема:

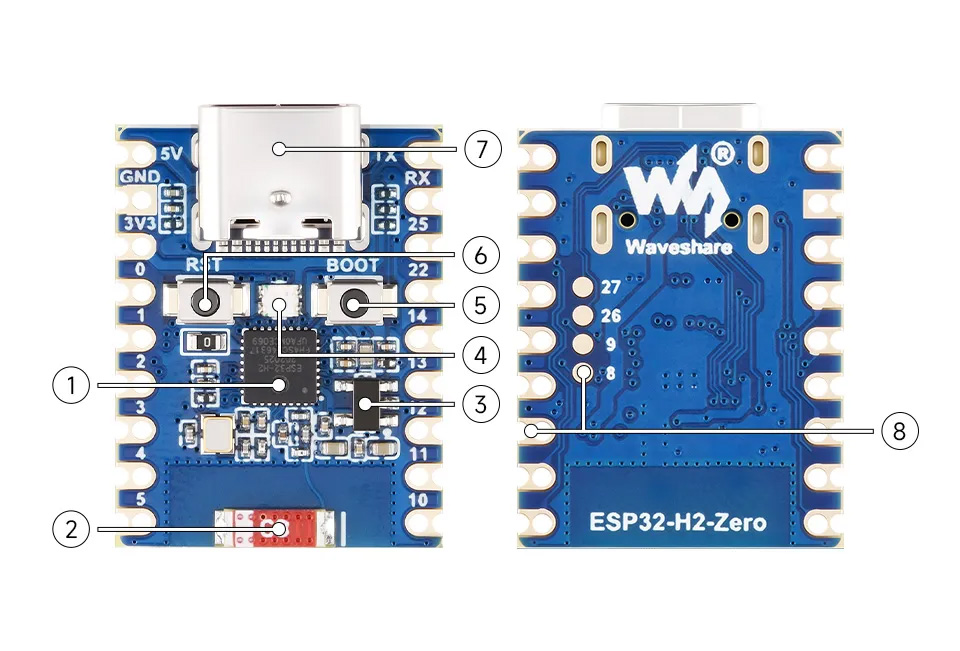

Ресурсные интрефейсы

1. ESP32-H2FH4S оснащен 32-битным одноядерным процессором RISC-V с частотой до 96 МГц.
2. Керамическая антенна 2,4G
3. ME6217C33M5G Линейный стабилизатор с низким падением напряжения, максимальный выходной ток 800 мА
4. WS2812 Цветной светодиод RGB
5. Кнопка BOOT Удерживайте эту кнопку и нажмите кнопку RESET, чтобы войти в режим загрузки.
6. Кнопка СБРОС
7. Порт USB Type-C для загрузки и отладки программ.
8. Разъемы контактов ESP32-H2FH4S

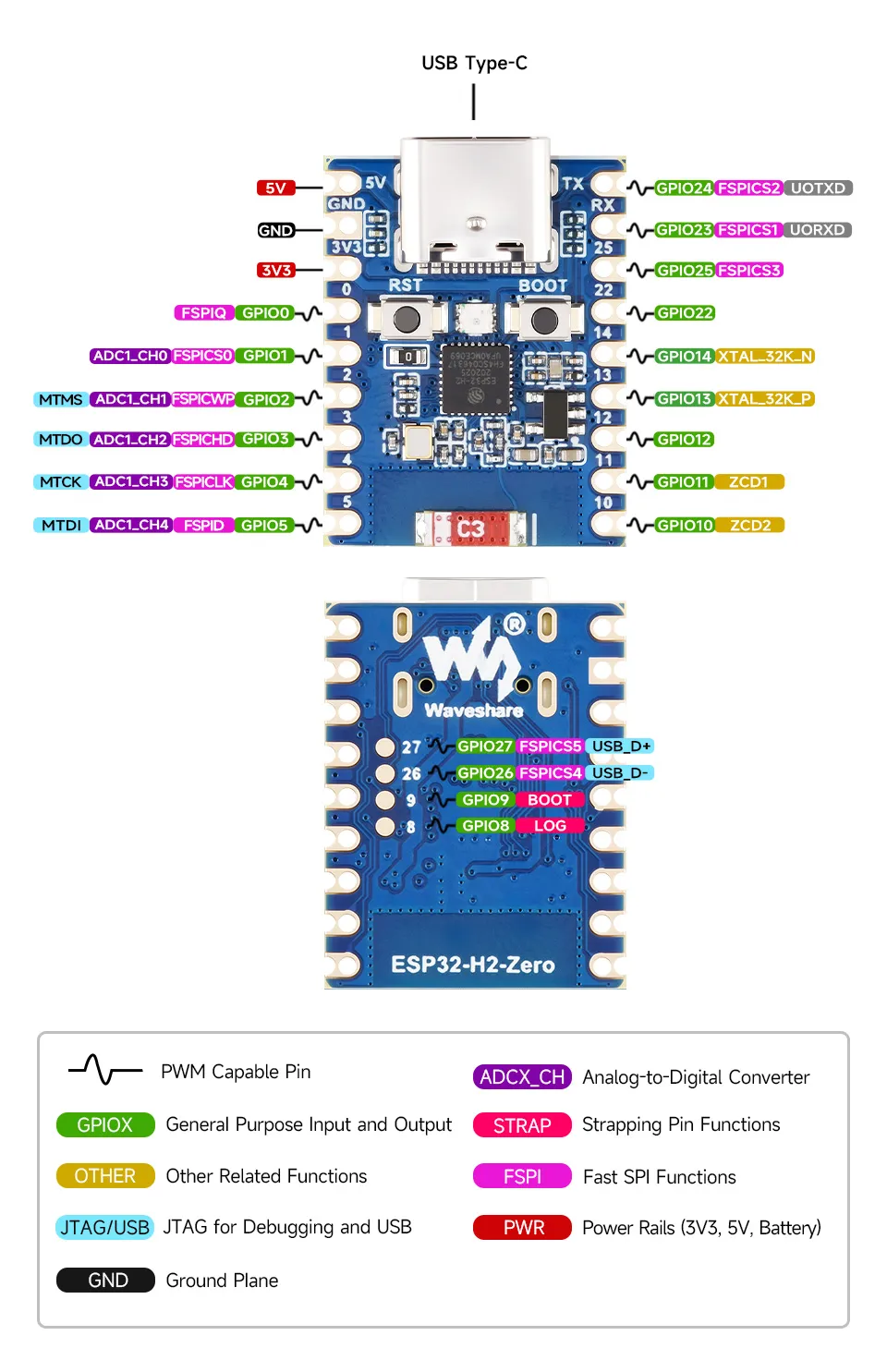

Определение выводов-контактов

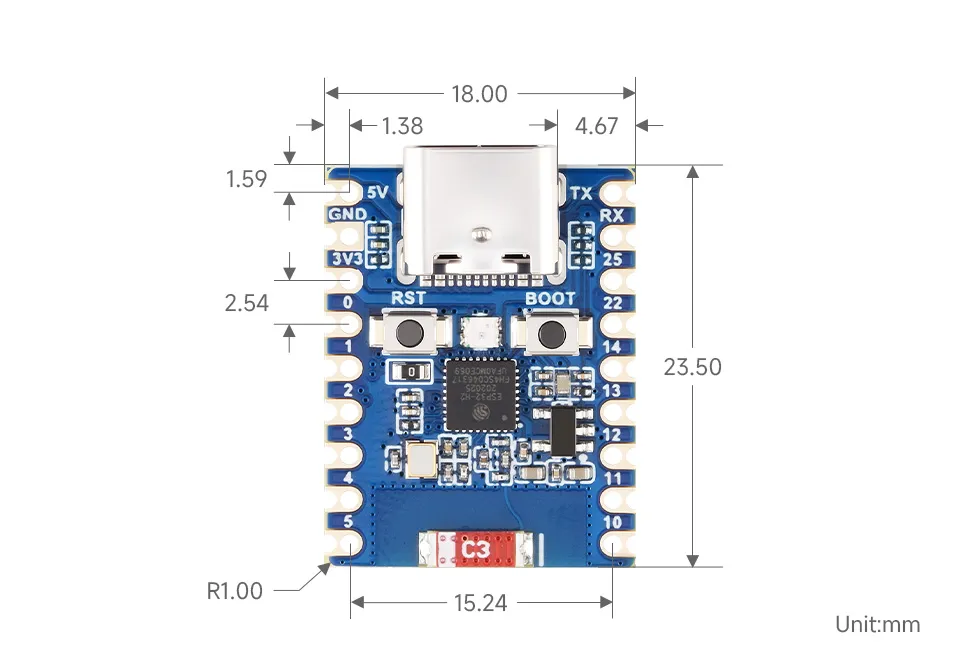

Размеры
