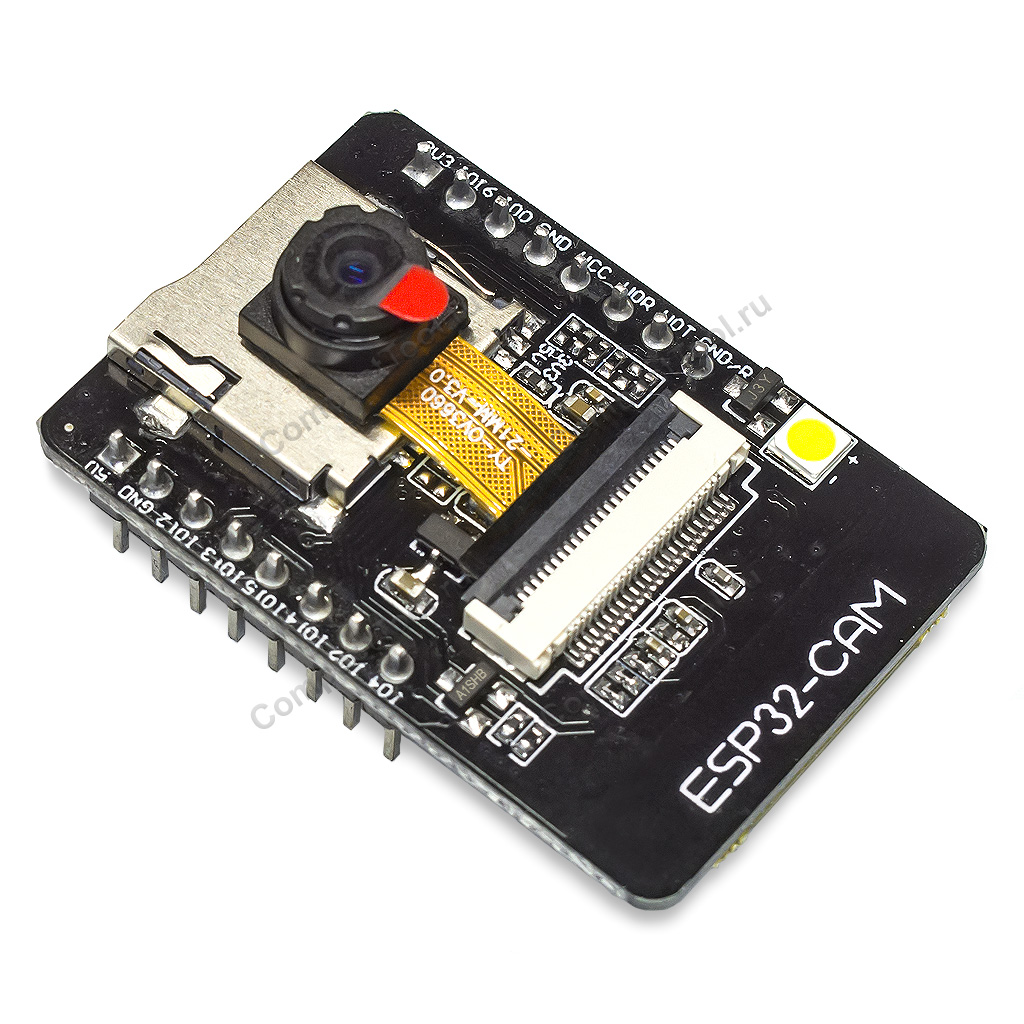

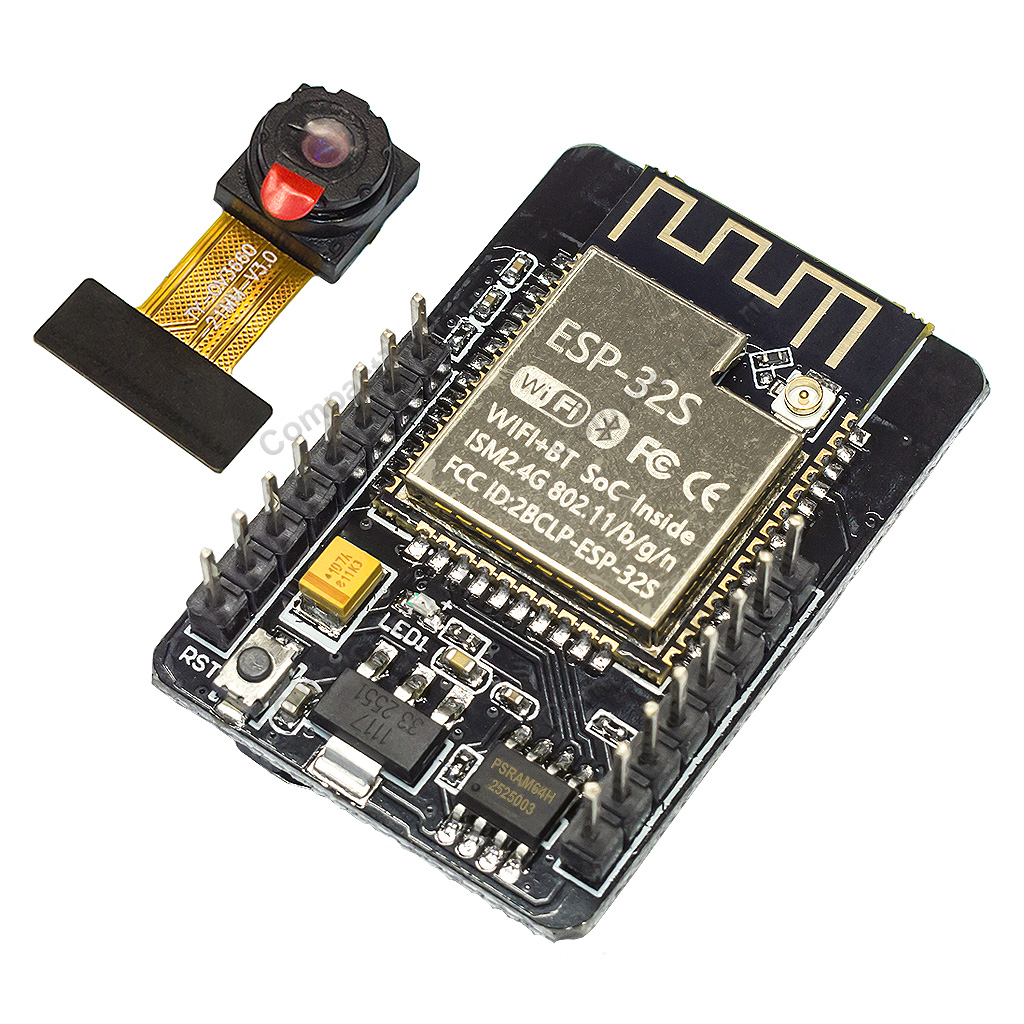

Плата разработчика ESP32-CAM WiFi/BT с камерой OV3660

Проект ESP32-CAM с камерой OV3660 представляет революционное слияние микроконтроллерной гибкости с возможностью обработки изображений в невероятно компактном форм-факторе. Основанный на современном высокопроизводительном контроллере ESP-32S Espressif с поддержкой WIFi и Bluetooth, комплект ESP32-CAM с камерой OV3660 позволяет прототипировать и выводить на рынок уникальные решения, предназначенные для Интернета вещей (IoT), машинного зрения и робототехники, интеллектуальных систем видеонаблюдения и позиционирования. В архитектуре платы ESP32-CAM сочетаются высокопроизводительный двухъядерный 32-разрядный процессор Xtensa LX6 240 МГц, беспроводная коммуникация WiFi 802.11a/b/g/n + Bluetooth 4.2 BR/EDR с BLE, датчик изображения OmniVision OV3660 с разрешением 2048x1536 (QXGA 3 мегапискеля) и технологией OmniBSI, мощный светодиод, выполняющий функцию вспышки, и слот карты памяти MicroSD. Актуальная версия программного обеспечения ESP32-CAM поддерживает целый ряд иных моделей камер: BF20A6, GC0308, OV2064, OV5640, OV7670, OV7725 и др.

Характеристики: Модель: ESP32-CAM OV3660 WiFi mUSB / аналог Напряжение питания: 3.3~5В Напряжение логических выводов: 3.3В Потребление тока, макс.: 310 мА Контроллер: ESP32-S (D0WDQ5) 2-ядерный Xtensa LX6, 240МГц  Wi-Fi/Bluetooth: 2.4ГГц, WiFi4 (802.1 b/g/n), BT4.2 BR/EDR+BLE Память: 448КБ ROM, 520КБ SRAM, 32МБ Flash, 8МБ PSRAM Режимы Wi-Fi: клиент (Station), точка доступа (SoftAP), клиент+точка доступа (Station+SoftAP) Шифрование: WPA-PSK, WPA2-PSK, WEP, TKIP, AES Антенна: встроенная (печатная дорожка), внешняя (коннектор IPEX, отключен по умолчанию) Датчик изображения: OV3660 2048х1536 пикселей (QXGA 3 МПикс.), 1/5" дюйма, с технологией OmniBSI Разрешение/частота кадров: 1536p@15, 1080p@20, 720p@45, 480p@60, 240p@120 Цифровое хранилище: карты памяти TF (MicroSD) Интерфейсы расширения: GPIO, UART, SPI, SDIO, PWM, ADC, Touch Размеры: 39 х 27 х 13мм (с камерой) Вес нетто: 7.1 г. (с камерой)

Комплектация: 1х Плата ESP32-CAM 1x Камера TY-OV3660-21mm-v3.0 Упаковка: Антистатический пакет Размеры: 100 х 60 х 18 Вес брутто: 8.5 г.

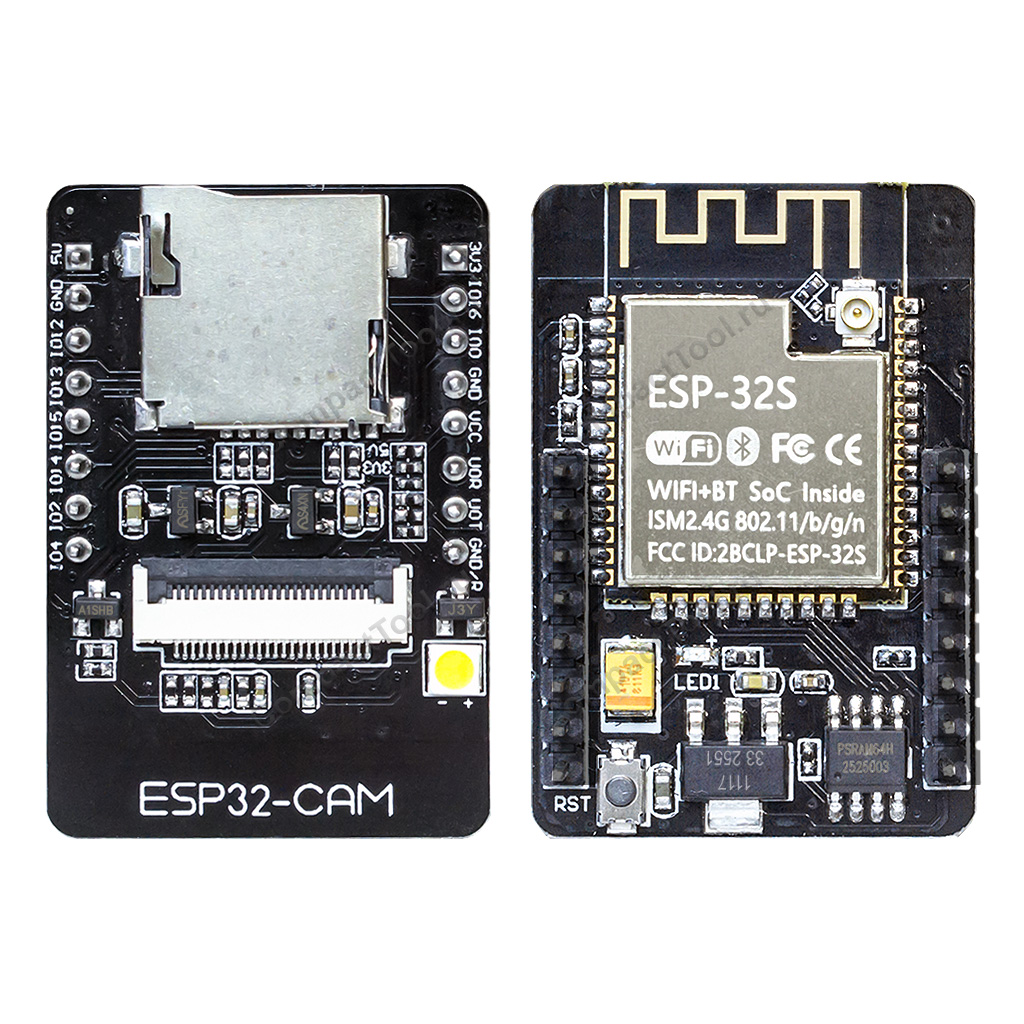

Плата ESP32-CAM оснащается 16 физическими контактами, по 8 с каждой стороны, соединёнными с контроллером ESP-32S и всей внутренней периферией. Питание ESP32-CAM осуществляется через входы 3.3В и 5В (рекомендуется), предусмотрен выход VCC с регулируемым напряжением 3.3В или 5В (по умолчанию 3.3В). Шесть физических портов контроллера ESP-32S из десяти доступных подключены к считывателю карты памяти TF/MicroSD и могут быть использованы, если функция цифрового хранилища не востребована в приложении.

Плата ESP32-CAM содержит два светодиода: один из них предназначен на роль яркой вспышки для снимков при низком уровне освещения, второй — в качестве простого программируемого индикатора с инвентированной логикой управления. Для перезагрузки системы ESP32-CAM, на плате пристутствует кнопка сброса Reset.

Локальный метод прошивки и отладки ESP32-CAM предполагает использование специализированного модуля ESP32-CAM-MB или иного программатора-отладчика с последовательной шиной UART-TTL, поддерживающего устройства с 3.3-вольтовой логикой.

Диаграмма выводов:

Таблица функционального назначения контактов межплатного разъёма ESP32-CAM:

Номер контакта	Имя	Тип	Функция
1	5V	Питание	Напряжение 5В
2	GND	Питание	Общий контакт
3	IO12	Вход/выход	GPIO 12 / MicroSD DATA2
4	IO13	Вход/выход	GPIO 13 / MicroSD DATA3
5	IO15	Вход/выход	GPIO 15 / MicroSD CMD
6	IO14	Вход/выход	GPIO 14 / MicroSD CLK
7	IO2	Вход/выход	GPIO 2 / MicroSD DATA0
8	IO4	Вход/выход	GPIO 4 / MicroSD DATA1/ Вспышка
9	GND	Питание	Общий контакт
10	UOT/IO1	Вход/выход	UART TX / GPIO 1
11	UOR/IO3	Вход/выход	UART RX / GPIO 3
12	VCC	Питание	Выход напряжения 5В/3.3В
13	GND	Питание	Общий контакт
14*	IO0	Вход/выход	Интерфейс камеры CSI / Режим загрузки Boot / GPIO 0
15	IO16	Вход/выход	GPIO 16
16	3V3	Питание	Напряжение 3.3В
-	LED	Вход/Выход	GPIO 33 / Индикатор

* Не рекомендуется использование в других целях.

Электрическая принципиальная схема

Документация
> Спецификация контроллера ESP32-S Espressif
> Драйвер Espressif ESP32-Camera
