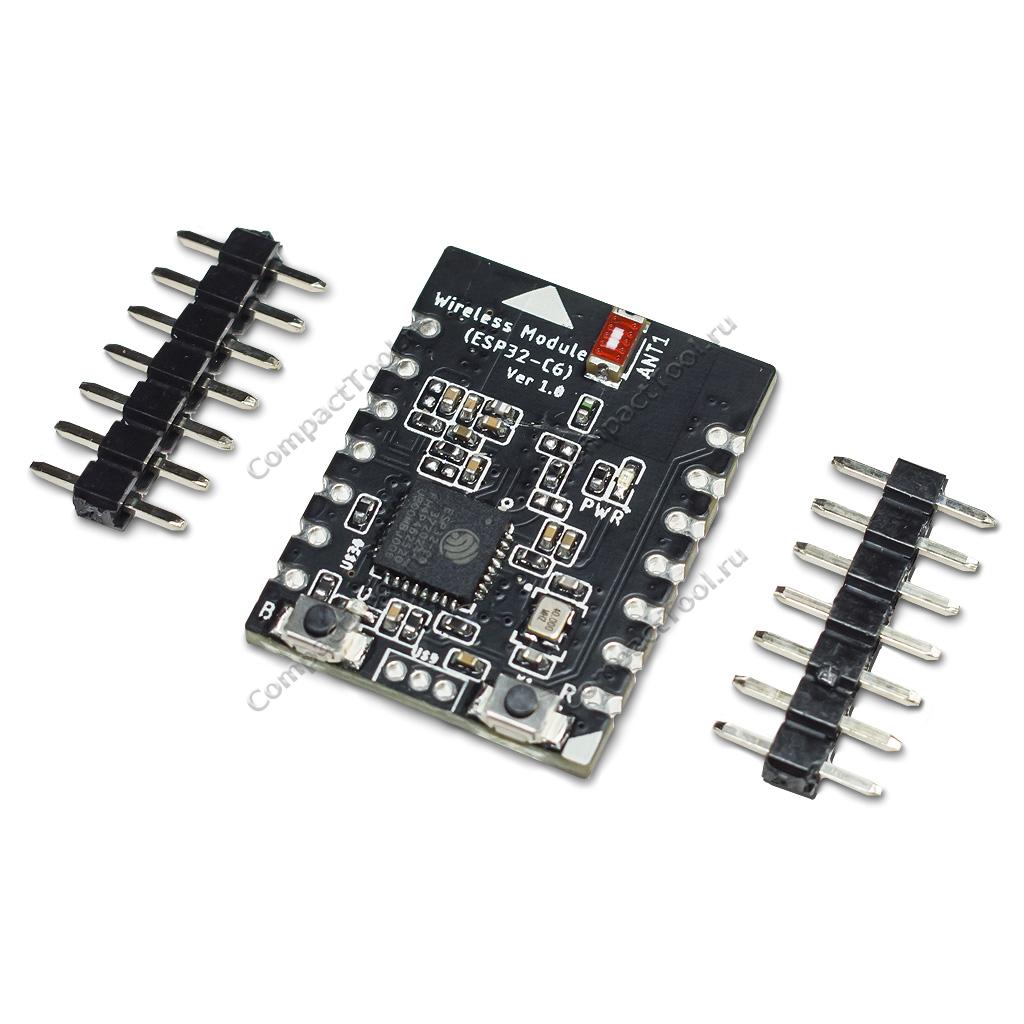

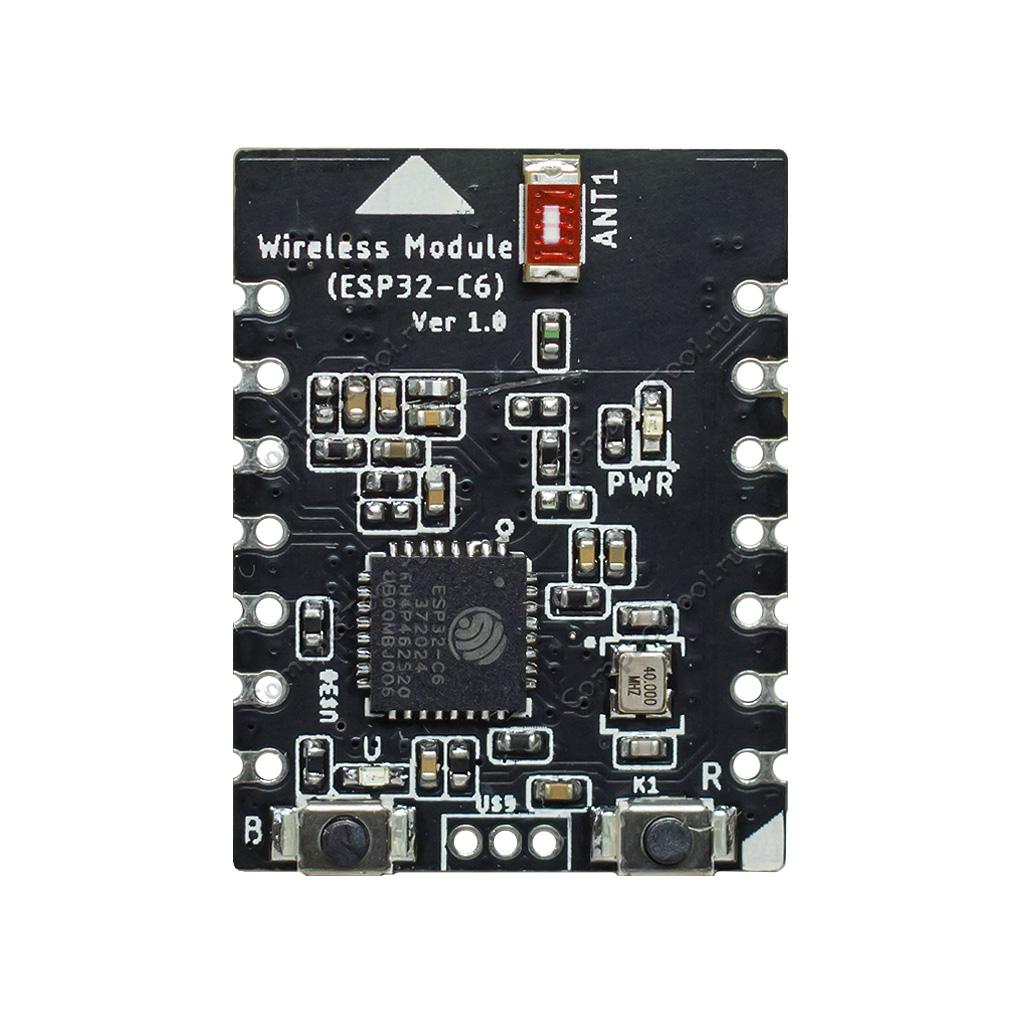

ESP32-C6 беспроводной модуль WiFi6/BLE/Thread/Zigbee/Matter

Серия графических панелей для создания человеко-машинного интерфейса (HMI) Crowpanel Advance обладает средствами проводной и беспроводной коммуникации. Поддерживаются одновременно несколько стандартов беспроводной связи, в настоящее время актуальных в IoT-секторе: WiFi, Zigbee, Thread, Matter, Bluetooth Low Energy (BLE), NRF и Lora. Опция беспроводной связи предоставляет платформе ощутимо бóльшее пространство для интеграции в самые разные приложения, фокусируя функции беспроводной связи в качестве удобной альтернативы классическим проводным соединениям. Экранные панели Crowpanel Advance способны контактировать как с одним, так и с несколькими устройствами, могут использоваться в комплексных системах сбора информации, мониторинга или управления.

Весь модельный ряд Сrowpanel Advance основан на процессорах ESP32 и в базовом варианте имеет возможность взаимодействия с сетями WiFi и Bluetooth. Остальные интерфейсы беспроводной связи реализованы заменяемыми модулями. Любой HMI-дисплей серии Сrowpanel Advance позволяет встраивать только один дополнительный беспроводной интерфейс, а встроенный в плату специальный коннектор обеспечивает максимальную простоту установки. Всего существует 4 типа заменяемых беспроводных модулей, каждый из них легко заменяется на другой при необходимости. Кроме этого, заменяемые модули являются самодостаточными узлами и их можно свободно использовать в индивидуальных DIY-проектах.

Технические характеристики

• Модель: WiFi6/BT BLE/Thread/Zigbee/Matter ESP32-C6 Crowpanel Advance Replaceable Wireless Module v1.0 (DAC00102W)
• Напряжение питания, логики: 3.3В постоянного тока DC
• Диапазон безлицензионных частот: 2.4ГГц (2405~2480МГц)
• Стандарты беспроводной связи: WiFi 6 (IEEE 802.11ax), ZigBee (IEEE 802.15.4), Bluetooth 5.3 LE (IEEE 802.15.1)
• Мощность передатчика: -15.0~20.0 дБм
• Чувствительность приёмника: +21 дБм (WiFi), -106.5 дБм (BLE, 125 кб/с)
• Процессор: ESP32-C6FH4, одноядерный 32-разрядный RISK-V с частотой до 160 МГц
• Память: ОЗУ 512КБ (SRAM), 32КБ L1 Кэш, ПЗУ 320КБ (ROM) 4МБ Quad SPI (Flash)
• Патч-антенна
  • усиление: 3.74 дБи (среднее 3.66 дБи)
  • эффективность: 58.9% (среднее 55.9%)
• Интерфейсы: GPIO, USB, UART, SDIO (опционально)
• Режимы WiFi: Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP) + неразборчивый режим
• Шифрование: AES-128/256, SHA, RSA, ECC, ECDSA, HMAC и др.
• Управление: сброс (RST), режим прошивки (Boot)
• Среда разработки: ESP IDF SDK, ESP Zigbee SDK, Arduino IDE и др.
• Скорость последовательного порта: 115200 (по умолчанию)
• Шаг выводов: 2.54 мм
• Температура экспулатации: -30°С ~ +85°С
• Размеры: 24 х 18 х 3.5 мм
• Вес: 2.3 г.

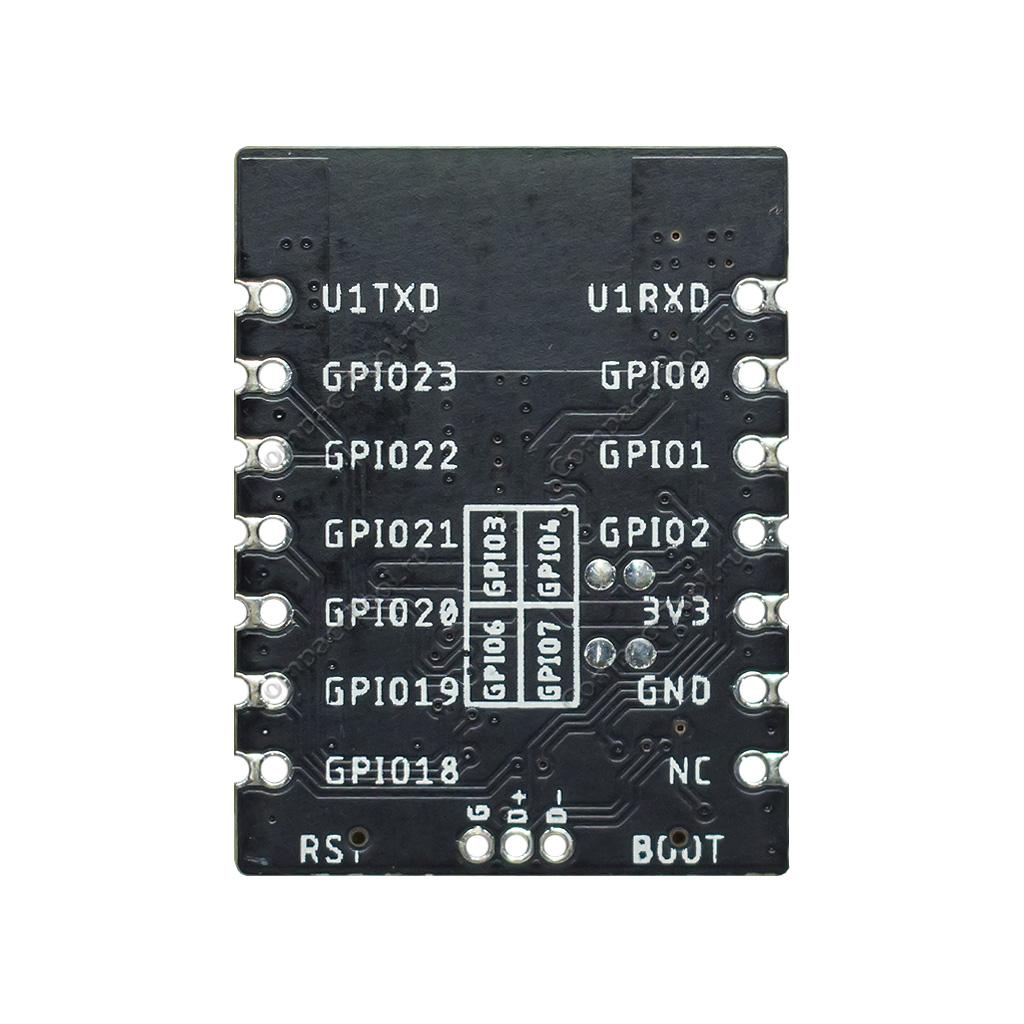

Функциональное назначение контактов

На обратной стороне беспроводного модуля выведены 4 пользовательских контакта в форме круглых площадок для пайки

Документация и программное обеспечение

1. Flash Download Tool Инструмент прошивки ESP32-C6 (v3.9.4+)
2. Библиотека примеров исходного кода для ESP32-C6
3. Спецификация контроллера ESP32-C6
4. ESP Zigbee SDK на GitHub'е
5. ESP32 Zigbee SDK Руководство по программированию ESP32-C6
6. ESP32 IDF SDK Руководство по программированию ESP32-C6
