DPS5020-USB-BT RIDEN 1000Вт Программируемый понижающий регулятор напряжения и тока с корпусом C2

Технические характеристики

Преобразователь RuiDeng RIDEN DPS5020-USB-BT

• Вид преобразователя: понижающий, импульсный, неизолированный, асинхронный
• Параметры входа

  • напряжение: 6.0 ~ 60В DC
  • ток потребления: 0 ~ 20 А
• Параметры выхода

  • напряжение: 0 ~ 50 В DC
  • ток нагрузки: 0 ~ 20.0 А
  • мощность: 0 ~ 999.9 Вт
  • пульсация, размах амплитуды: 100 мВ (среднее)
• Эффективность, КПД: до 91%
• Понижающий контур
  • ШИМ-контроллер: TL594C
  • MOSFET-транзистор: AOD2810
  • частота преобразования: 50 кГц
• Функции измерения:
  • напряжение (В), шаг 0.01
  • сила тока (А), шаг 0.01
  • ёмкость/мощность (Вт), шаг 0.01 (<10.0W), 0.1 (>10W)
• Погрешность
  • выходное напряжение: ± 0.5%
  • выходной ток: ± 0.5%
• Экран: 1.44" цветной HD LCD
• Подсветка дисплея: 6 уровней яркости
• Управляющий контроллер: ARM Cortex-M3 STM32F100C8
• Память: 10 ячеек для сохранения или загрузки профилей с параметрами напряжения/тока, из них 2 - с быстрым доступом
• Интеллектуальная система активного охлаждения
• Защита:
  • превышение напряжения (OVP) на выходе
  • превышение силы тока (OCP) на выходе
  • превышение мощности (OPP) на выходе
  • ошибочная полярность источника электроэнергии на входе
  • перегрев системы свыше 80°С (OTP)
• Управление прибором: многофункциональные кнопки, поворотный энкодер-кнопка
• Дистанционная связь

  • беспроводная: Bluetooth 2.1+EDR 2.4ГГц (BK3432), APP-приложение RuiDeng DPS(H) Series
  • проводная: порт Micro-USB 2.0 (CH340G), программное приложение DPS5020 PC Software
• Поддерживаемые языки: китайский, английский
• Поддерживаемые платформы: Android™ 5.0+, Windows™ 7+
• Интерфейсы подключения

  • источника питания и нагрузки: винтовые клеммы
  • силовой платы и блока управления: соединительные кабели 1 х 8-pin
  • внешних модулей mUSB-TTL или BT2.1 к силовой плате: соединительный кабель 1 х 4 pin
• Рабочая температура: -10°С ~ 45°C
• Размеры
  • силовая плата: 93 х 71 х 41мм
  • плата управления: 79 х 43 х 38мм

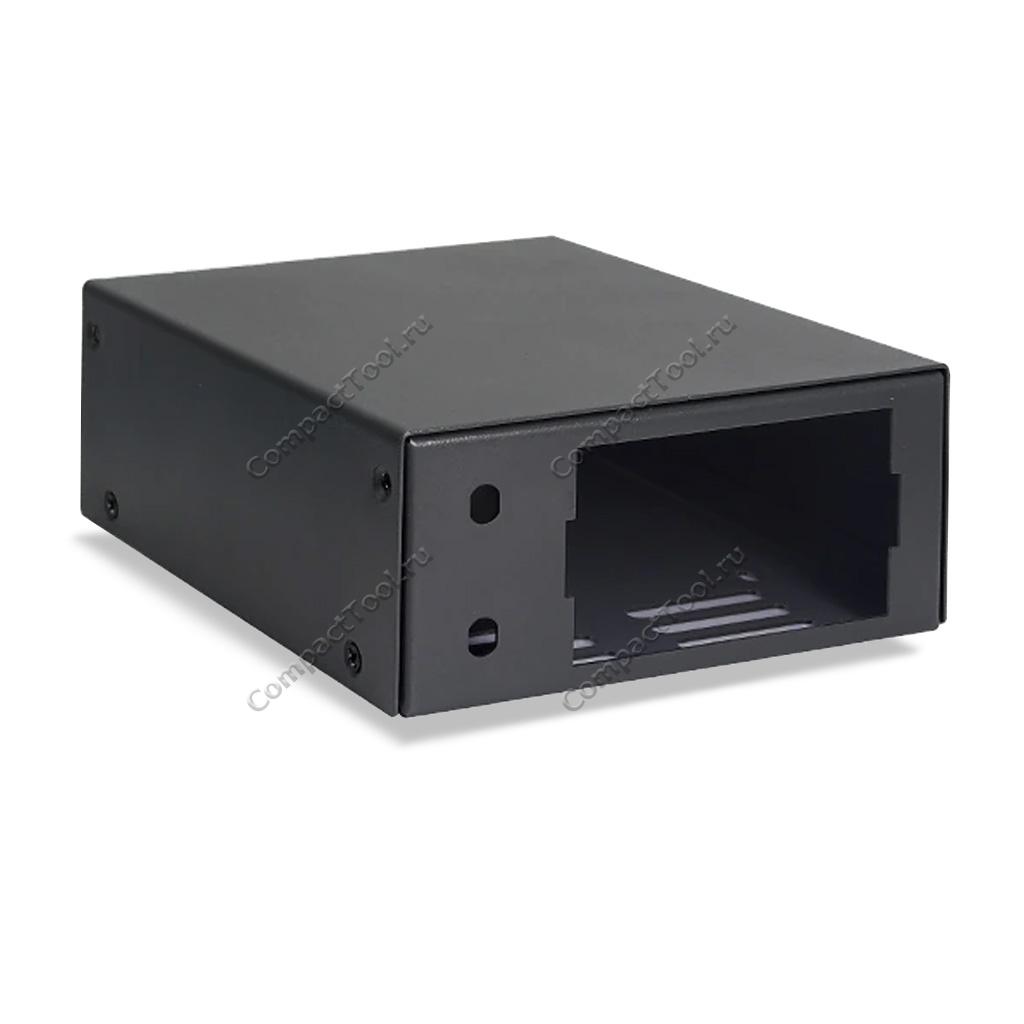

Корпус С2 RuiDeng RD DP/DPS Metal Housing C2 Case

• Материал корпуса: холоднокатаная листовая сталь 0.9 мм
• Цвет: тёмно-серый (мокрый асфальт)
• Система активного воздушного охлаждения: встроенная
• Питание: 6 ~ 60В DC
• Рабочая температура: -10°С ~ 40°C
• Размеры: 137 х 123 х 51мм

Комплектация набора

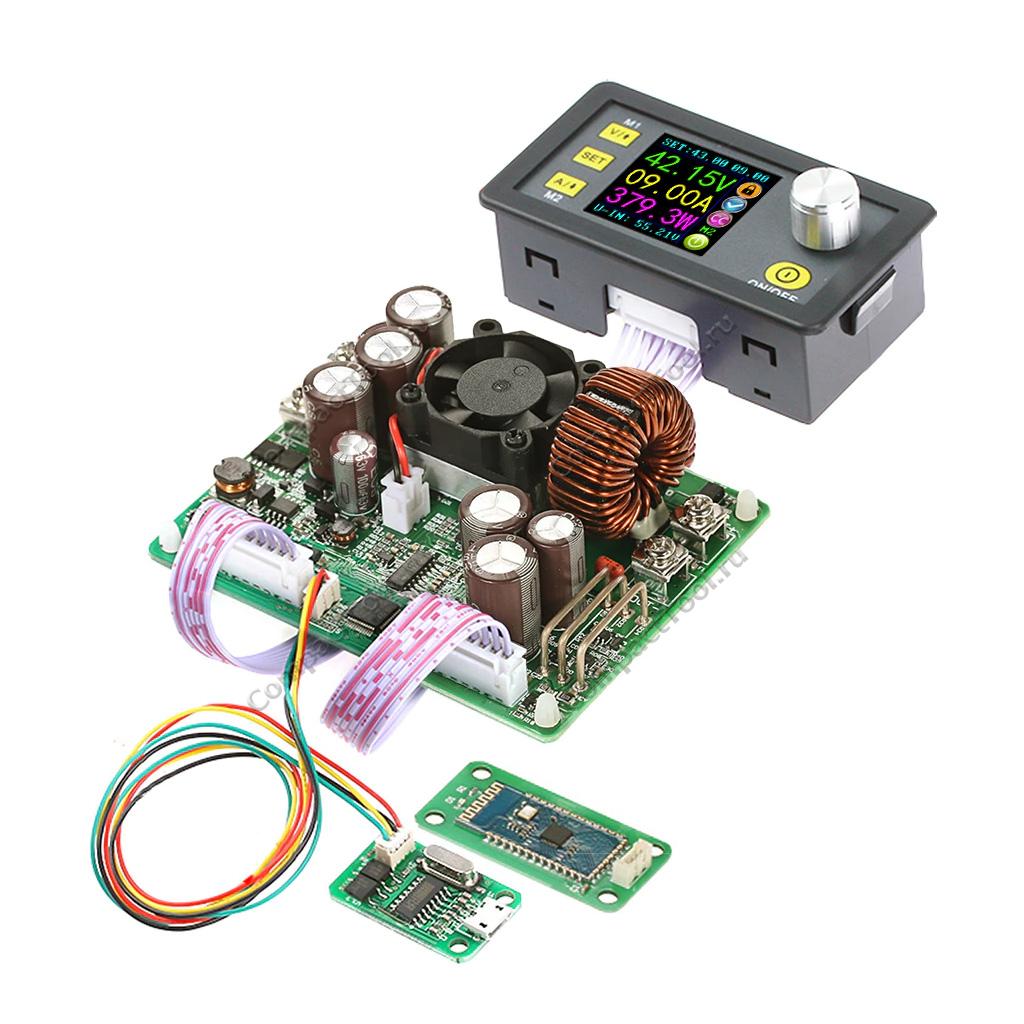

• 1х Модуль питания Ruideng RIDEN DPS5020-USB-BT (силовая плата/управления плата)
• 1х Модуль Bluetooth (BK3424)
• 1х Модуль USB (CH340G)
• 2х Соединительный кабель 1х8pin
• 1х Соединительный кабель 1х4pin
• 1х Вкладыш-инструкция

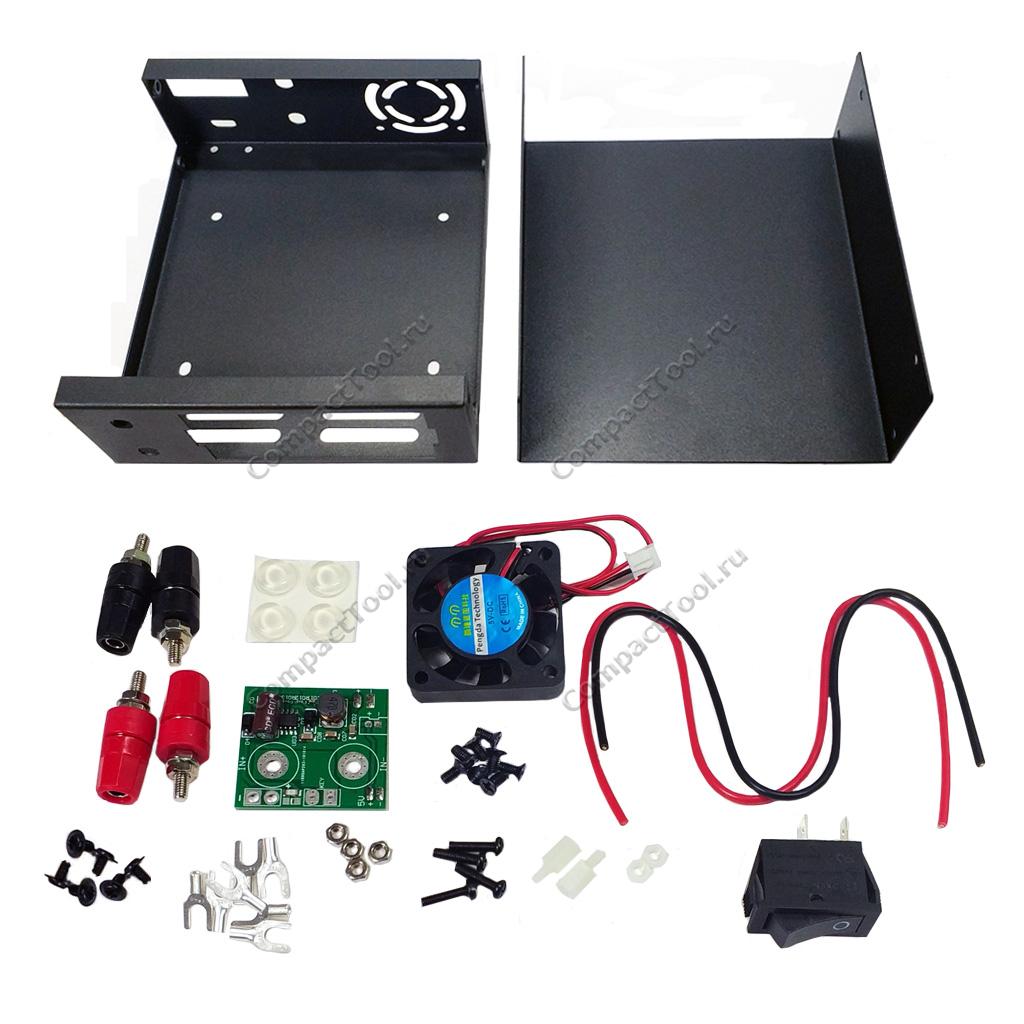

• 1x Верхняя часть корпуса DP/DPS Metal Housing C2
• 1x Нижняя часть корпуса DP/DPS Metal Housing C2
• 1X Вентилятор 4010 5В
• 1x Плата питания системы охлаждения 36х40мм
• 2x Гнездо под коннектор типа "банан", красный М4*36
• 2x Гнездо под коннектор типа "банан", чёрный М4*36
• 7x Наконечники Y-форма UT2.5-4
• 1x Выключатель питания RK1-11
• 1x Соединительный гибкий кабель, красный 30см
• 1x Соединительный гибкий кабель, чёрный 25см
• 8x Винты для корпуса
• 4x Винты для вентилятора М3*13 с гайкой
• 2x Шестигранная пластиковая стойка 8мм для USB-интерфейса
• 2x Шестигранная пластиковая гайка 2.4мм
• 6x Винт крепления силовой и коммуникационной платы
• 4x Самоклеющиеся прозрачные силиконовые накладки-ножки Ø12*4мм

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, использующееся в радиолюбительстве для конструирования новых моделей радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входящей электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель DPS5020-USB-BT представляет большую серию DPS уникальных импульсных DC-DC преобразователей, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS5020 сочетаются самые современные аналого-цифровые технологии, высокое качество электронных компонентов и их сборка, а также презентабельный дизайн и комплектация продукта. Среди конкурентов преобразователь DPS5020 выделяется компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS5020 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать персональную надёжность, стабильность и долговечную работоспособность при соблюдением правил технической эксплуатации.

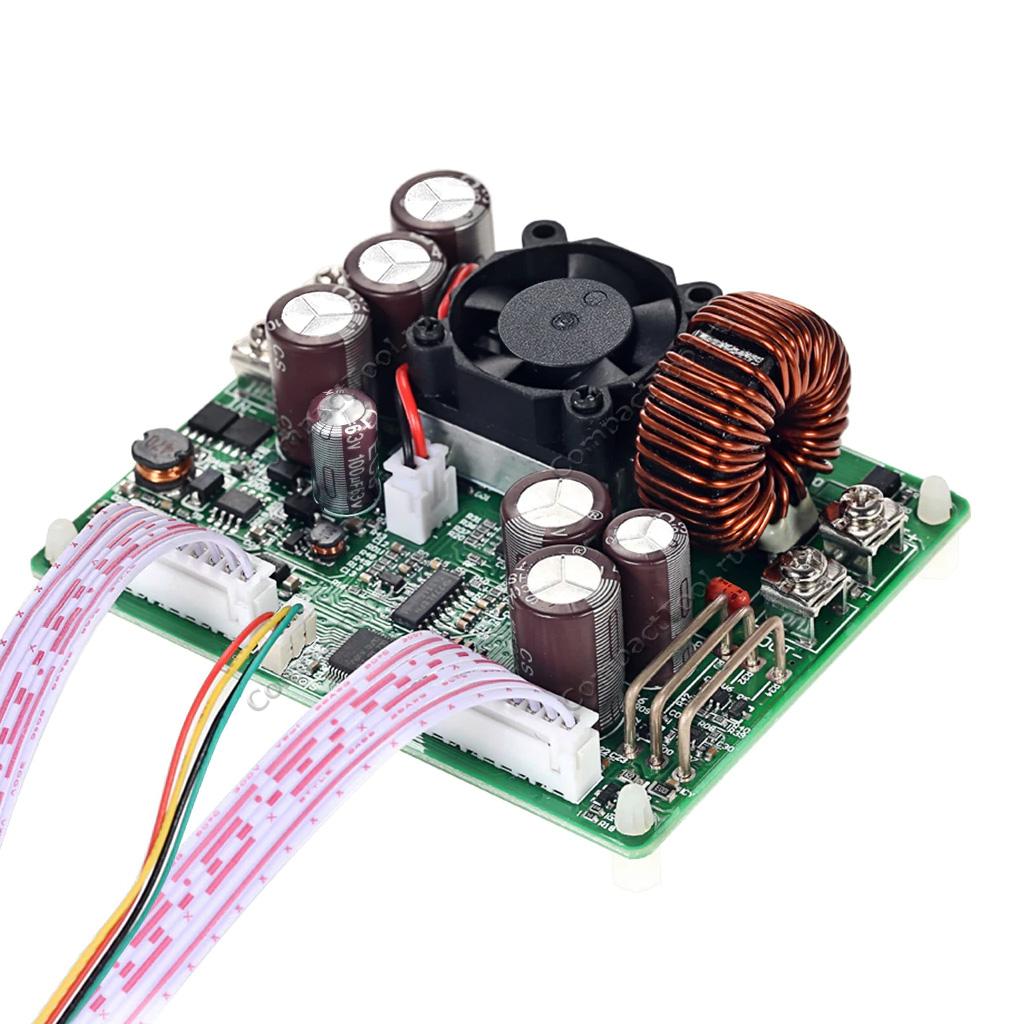

Внутреннее устройство преобразователя RuiDeng DPS5020-USB-BT

Преобразователь серии DPS 15-20А оснащается выносным блоком цифрового управления с большим 38-мм цветным дисплеем четырёхзначного вольтметра-амперметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Модель DPS5020-USB-BT дистанционно управляется по каналам беспроводной связи Bluetooth 2.1+EDR через APP-приложение, поддерживает интерфейс USB для обмена данными между прибором и программным обеспечением удалённого ПК по проприетарному протоколу. За счёт проводного разделения на силовой блок и лицевую панель управления, легко интегрируется в состав любого промышленного или бытового оборудования. Устанавливаемый внутрь металлического корпуса, наделённого интеллектуальной системой охлаждения с набором сопутствующих крепёжных компонентов, специально разработанного производителем серии для DPS5020-USB-BT, принимает форму полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь допускает работу с любым видом нерегулируемых источников напряжения от 6.0В до 60В и постоянного тока до 20А. На выходе преобразователь DPS5020 вырабатывает регулируемое напряжение в диапазоне 0 ~ 50В, предельная сила нагрузочного тока ограничена значением 20.1А. Топология понижающего преобразователя характеризуется необходимостью подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. Уровень входного напряжения в понижающем преобразователе определяет верхнюю границу доступных выходных параметров.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS5020

Мощность потребления от источника первичного питания в понижающем преобразователе выше чем на выходе — сказываются затраты энергии, необходимые для нормальной работы силовой части преобразователя. Вычитаемые 10-11% именуются эффективностью преобразования или КПД преобразователя, образуются от деления значений выходной мощности на входную. Величина КПД не постоянна, и может увеличиваться в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DPS5020 составляет 999.9Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 1200Вт (например 60В и 20А).

Меню и настройки RuiDeng DPS5020-USB-BT

Программное меню RuiDeng DPS5020-USB-BT позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения запускается сочетанием определённых клавиш, указанных в руководстве.

Защитные функции DPS5020-USB-BT

Надёжность и стабильность работы c DPS5020-USB-BT обеспечивается многоуровневой защитой прибора с интеллектуальным контролем.

• Ручное и программное управление включением/отключением подачи электроэнергии на клеммы выхода
• Блокировка ручного управления в сессиях дистанционной проводной или беспроводной связи
• Встроенный температурный датчик в паре с небольшим вентилятором системы охлаждения, стартующий при внутреннем нагреве силовой части свыше 45°С, или при выработки тока нагрузки более 10А
• Ручная/программная регулировка со стабилизацией пограничных параметров напряжения (OVP), тока (OCP), и мощности (OPP), с отключением клемм выхода для защиты устройства нагрузки
• Предохранители 20A во входном и 40А в выходном контурах преобразователя от токов короткого замыкания

Дистанционное управление RIDEN DPS5020-USB-BT

Цифровой преобразователь RD-DPS5020-USB-BT поддерживает дистанционное управление множеством параметров и функций. Удалённая коммуникация с прибором DC-DC регулятора RIDEN RuiDeng DPS5020-USB-BT осуществляется из одноимённого приложения DPS5020 PC Software через проводное подключение к порту USB персонального компьютера на ОС Windows 7+. Или по радиочастотным каналам 2.4ГГц беспроводной связи Bluetooth стандарта 2.1+EDR со смартфонов или планшетных ПК под управлением ОС Android 5.0+ с загруженным приложением Ruideng DPS(H) Series. И мобильное приложение, и ПК-программа обладают дружественным интерфейсом, поддерживают английский и китайский языки, отображают текущие параметры электроэнергии в графиках и таблицах, могут вести журналы происходящих изменений с экспортом данных.

Физические размеры DPS5020-USB-BT, мм

Программное обеспечение

1. Программа DPS5020 PC Software для ПК ОС Windows 7+ (zip-архив)
2. APP-приложение RuiDeng DPS(H) Series для Android 5.0+ (zip-архив)

Техническая документация

1. Руководство пользователя преобразователя серии DPS/DPH (PDF, англ.)
