DPS3005 RIDEN RuiDeng Цифровой понижающий DC-DC преобразователь 160Вт

Технические характеристики

• Модель: RuiDeng Riden RD-DPS3005
• Вид преобразователя: понижающий, импульсный, неизолированный, асинхронный
• Параметры входа

  • напряжение: 6.0 ~ 40 В DC
  • ток потребления: 0 ~ 7 А
• Параметры выхода

  • напряжение: 0 ~ 32 В DC
  • ток нагрузки: 0 ~ 5.0 А
  • мощность: 0 ~ 160 Вт
• Эффективность, КПД: до 95%
• Частота преобразования: 50 кГц
• Функции измерения:
  • напряжение (В), шаг 0.01
  • сила тока (А), шаг 0.001
  • мощность (Вт), шаг 0.01 (<10.0W), 0.1 (>10W)
• Погрешность
  • выходное напряжение: ± 0.5% +3 знака
  • выходной ток: ± 0.5% +3 знака
• Экран: 1.44" цветной HD LCD
• Подсветка дисплея: 6 уровней яркости
• Управляющий контроллер: ARM Cortex-M3 STM32F100
• Память: 10 ячеек для сохранения или загрузки профилей напряжения/тока, из них 2 - с быстрым доступом
• Защита:
  • превышение выходных параметров напряжения (OVP), силы тока (OCP), мощности (OPP)
  • неверная полярность напряжения на входных контактах
• Управление прибором: многофункциональные кнопки, поворотно-нажимной энкодер
• Функция дистанционного управления: не поддерживается
• Поддерживаемые языки: английский
• Интерфейс подключения источника питания и нагрузки: винтовые клеммы Ø2.5 мм
• Рабочая температура: -10°С ~ 45°C
• Размеры: 79 х 43 х 48 мм
• Вес: 110 г.

Комплектация изделия

• 1х Модуль питания Ruideng RIDEN DPS3005
• 1х Инструкция пользователя

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, использующееся в радиолюбительстве для конструирования новых моделей радиотехники и электроники, модернизации и ремонта существующих электроприборов любой сложности. Преобразователи осуществляют изменения основных параметров входящей электроэнергии, трансформируют их из одних значений в другие. Благодаря своим возможностям, устройства преобразователей энергии позволяют запитывать схемы других разнообразных приборов или гаджетов от большинства унифицированных источников питания: сетевых адаптеров и блоков питания, любых вторичных источников электроэнергии - всевозможных аккумуляторных батарей. В современном мире без устройств преобразования энергии не обходится почти ни одна электронная схема.

Модель DPS3005 представляет крупную серию DPS импульсных DC-DC преобразователей в уникальном дизайне, относящихся к подклассу маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. В устройстве Ruideng DPS3005 сочетаются самые современные цифровые и аналоговые технологии, высокое качество электронных компонентов и их сборка, а также презентабельный вид и комплектация продукта. Преобразователь DPS3005 выделяется среди конкурентов компактными размерами, простым, удобным управлением и обладает широким спектром применения. Построенный по классической схеме понижающего DC-DC преобразователя, DPS3005 оборудован многоуровневой системой самоконтроля и защиты, способен гарантировать надёжность, стабильность и долговечную работоспособность при должном соблюдением правил технической эксплуатации.

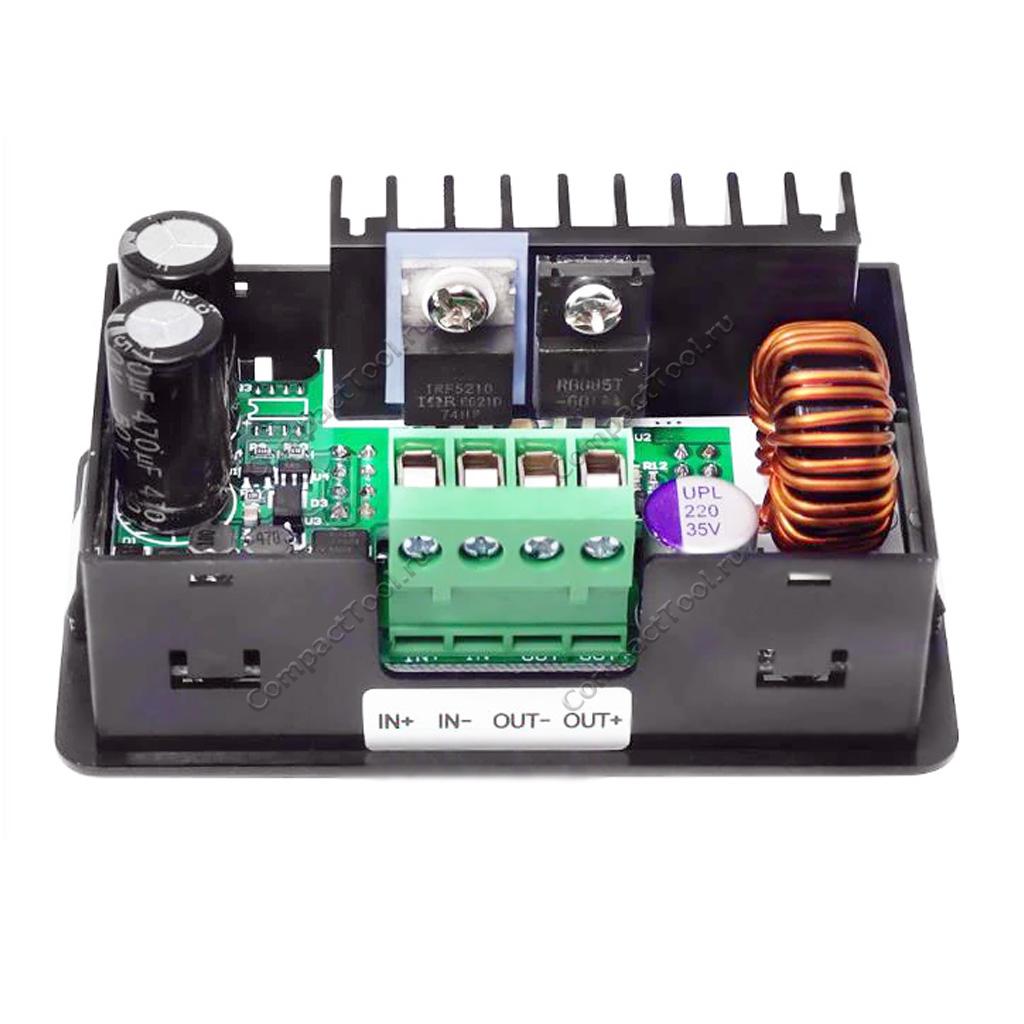

Внутреннее устройство преобразователя RuiDeng DPS3005

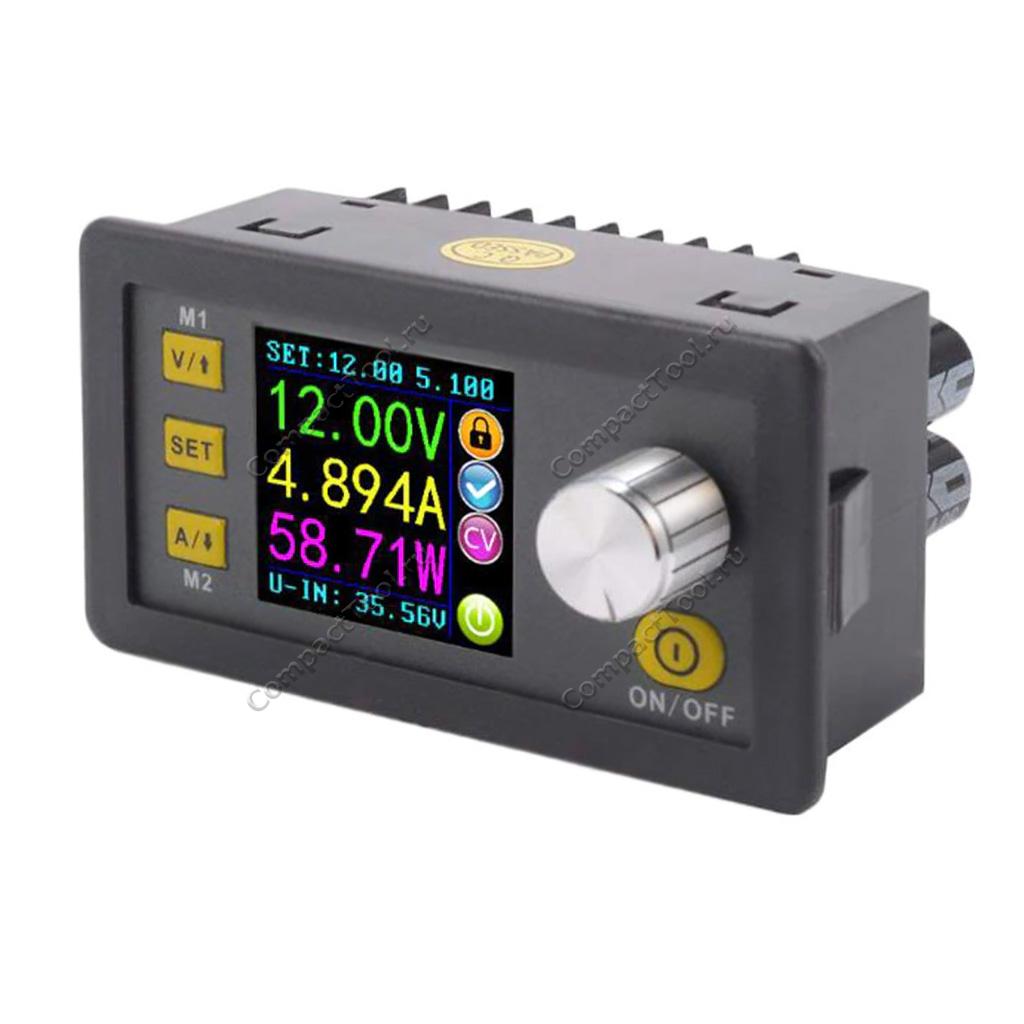

Моноблочный преобразователь DPS3005 оснащается большим 38-мм цветным TFT-дисплеем четырёхзначного вольтметра-амперметра-ваттметра, вращаемой ручкой энкодера с мягким, плавным ходом и чётко ощущаемым шагом, а также набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Без дополнительных функциональных модулей Bluetooth и USB, модель DPS3005 не поддерживает удалённое управление.

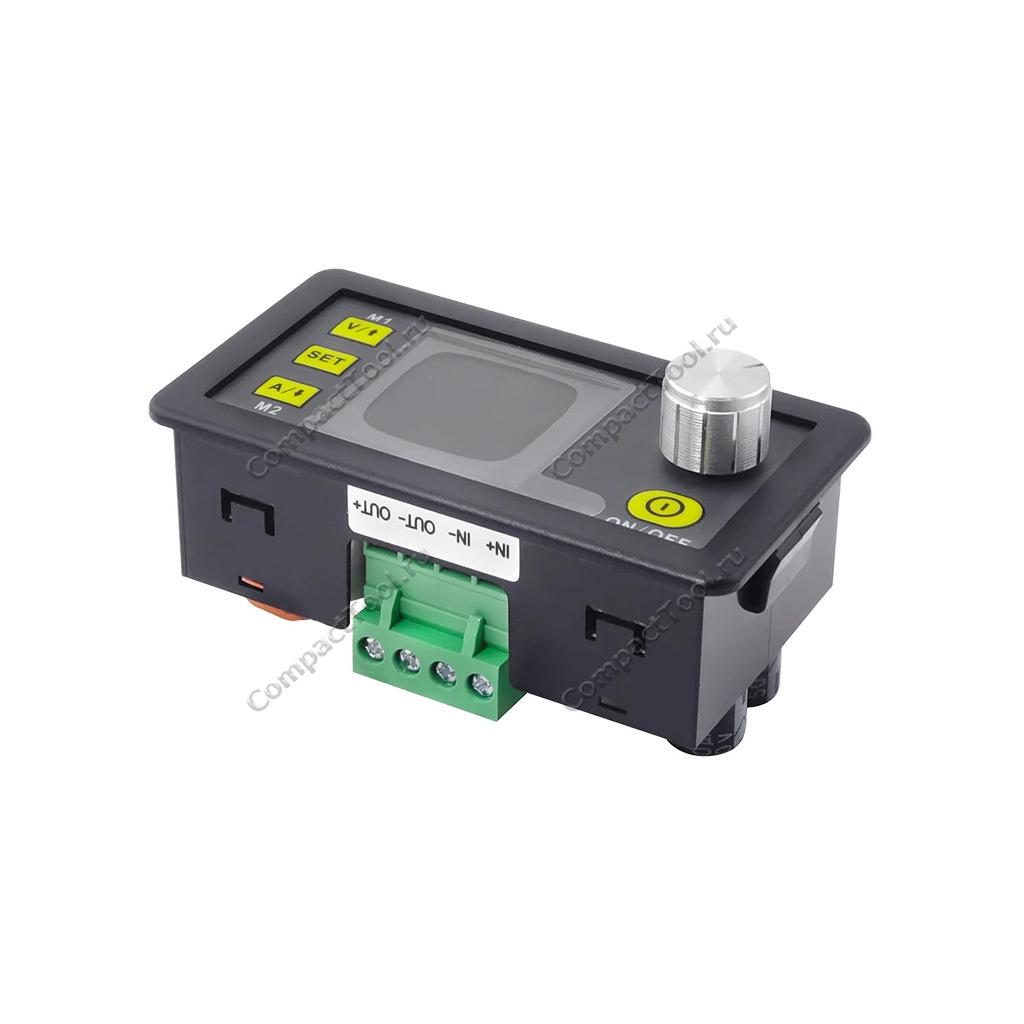

Собранный в компактном пластиковом корпусе c интуитивно простым подключением, RD-DPS3005 легко интегрируется в любое промышленное или бытовое оборудование. Может быть использован в проектах сборки лабораторных источников питания с системой температурного контроля над собственной электрической схемой. DC-DC преобразователь RIDEN DPS3005 также полностью совместим с корпусами, специально разработанными производителем RuiDeng для серии DPS, придающими форму и внешний вид полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь DPS3005 совместим с любым видом источника электроэнергии, обладающего выходными параметрами напряжения 6 ~ 40В и постоянного тока 0 ~ 10А. DPS3005 выполняет преобразование входной энергии в регулируемые параметры выходного напряжения 0 ~ 32В и тока 0 ~ 5.1А. Топология понижающего преобразователя характеризует необходимость подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. В понижающем преобразователе уровень входного напряжения определяет верхнюю границу параметра выходного напряжения.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.5 единицы для любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии функций вольтметра и амперметра, с выводом актуальных данных на экран устройства. Алгоритмами процессора выполняется подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк из 10 адресуемых ячеек с именами М0-М9, доступных пользователю в функции быстрого сохранения/загрузки профилей с запрограммированными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPS3005

Мощность потребления от первичного источника напряжения для DPS3005 больше мощности, доступной на его выходе — некоторая часть энергии необходима понижающему преобразователю для нормальной работы силовой части и блока управления. Процентное соотношение величины выходной мощности относительно входной именуются эффективностью преобразования, может достигать высоких показателей до 91%. Величина КПД не постоянная, и может варьироваться в меньшую сторону в зависимости от условий использования устройства.  Пиковая выходная мощность DC-DC преобразователя DPS3005 составляет 160Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 200Вт (например 36В и 5.5А).

Настройки и меню RuiDeng DPS3005

Программное меню RuiDeng DPS3005 позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения запускается сочетанием определённых клавиш, указанных в руководстве.

Функции защиты в DPS3005

Надёжность и стабильность работы DPS3005 обеспечивается многоуровневой защитой прибора.

• Ручное и программное управление включением/отключением подачи электроэнергии на клеммы выхода;
• Блокировка ручного управления в сессиях дистанционной проводной или беспроводной связи;
• Ручная/программная регулировка со стабилизацией пограничных параметров напряжения (OVP), тока (OCP), и мощности (OPP), с отключением выходных клемм для защиты DC/DC-регуятора и нагрузки

Импульсный понижающий преобразователь энергии DPS3005 не требует дополнительного активного охлаждения, если эксплуатируется в нормальных условиях окружающей среды (+25°С).

Физические размеры DPS3005, мм

Документация

1. Руководство пользователя преобразователя DPS3003/DPS3005/DPS5005/DPS8005 (англ., PDF)
