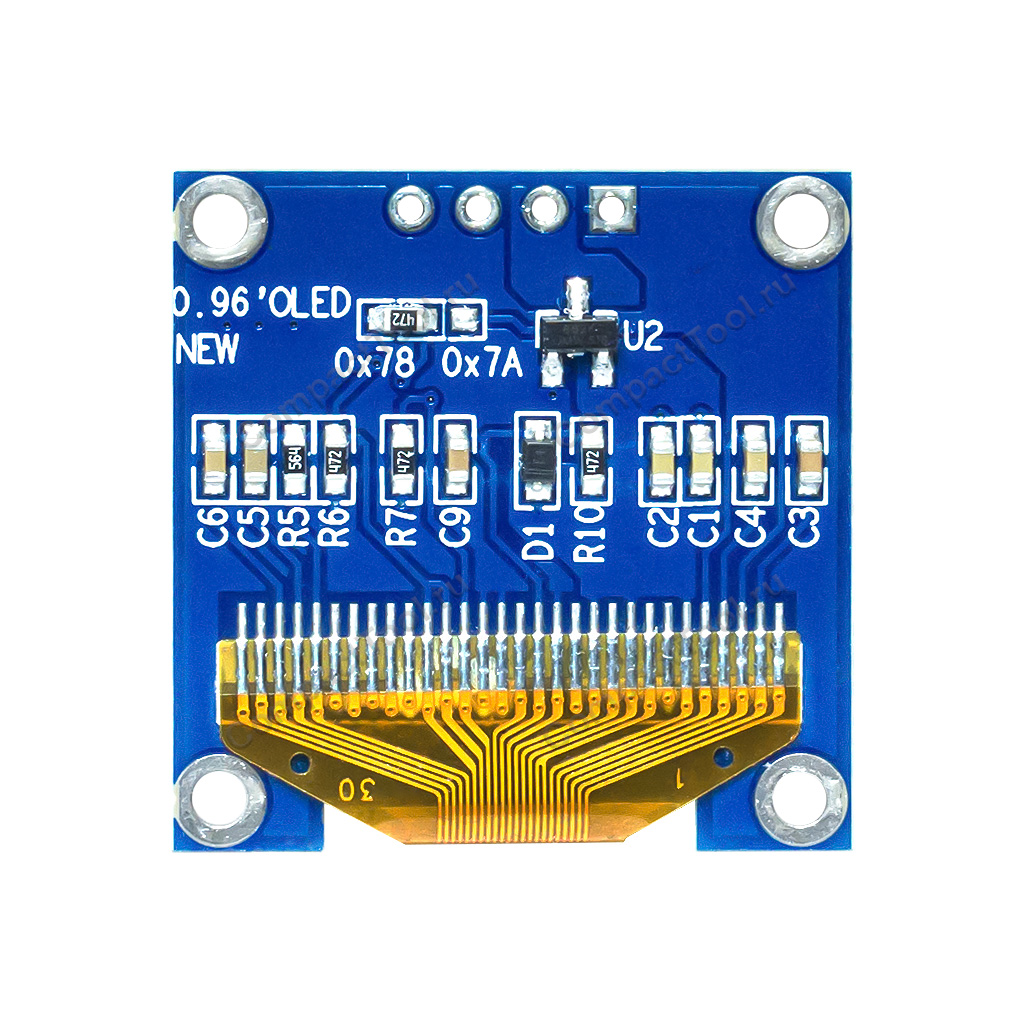

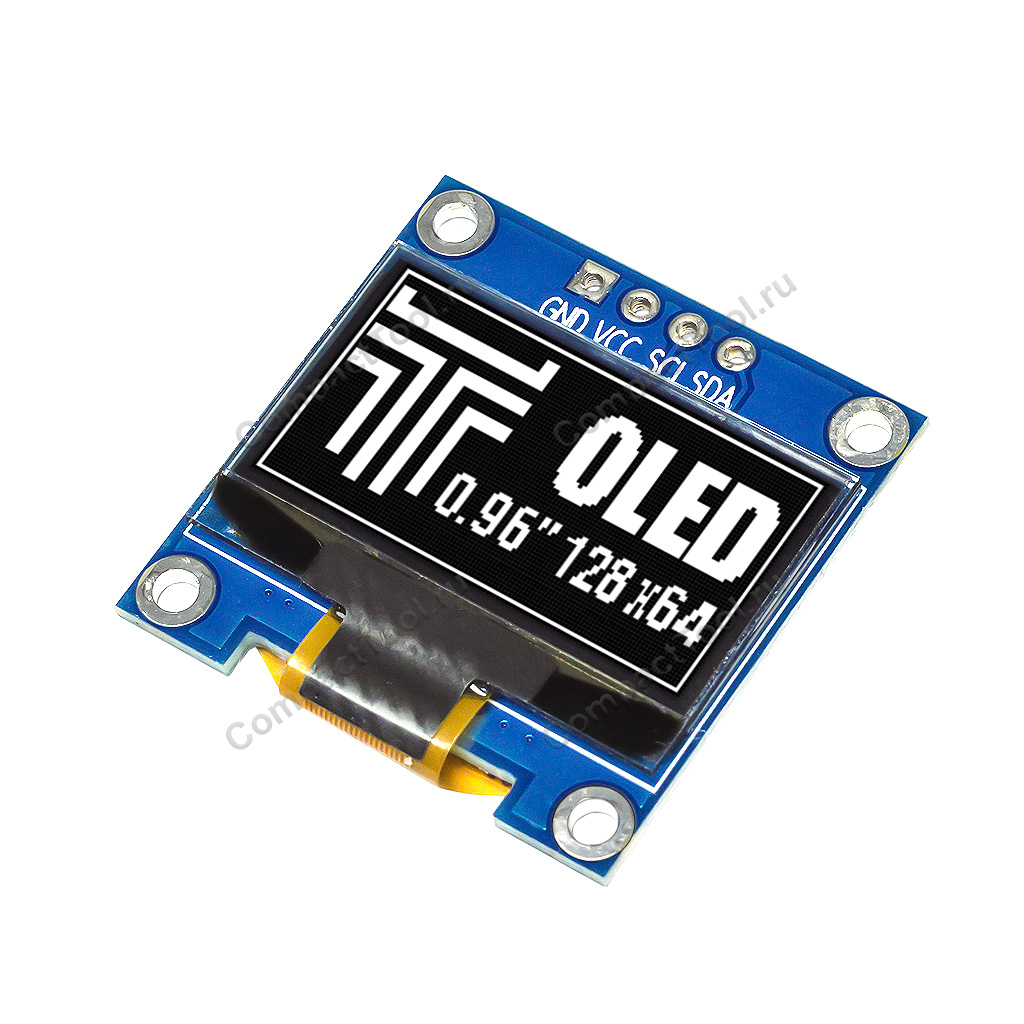

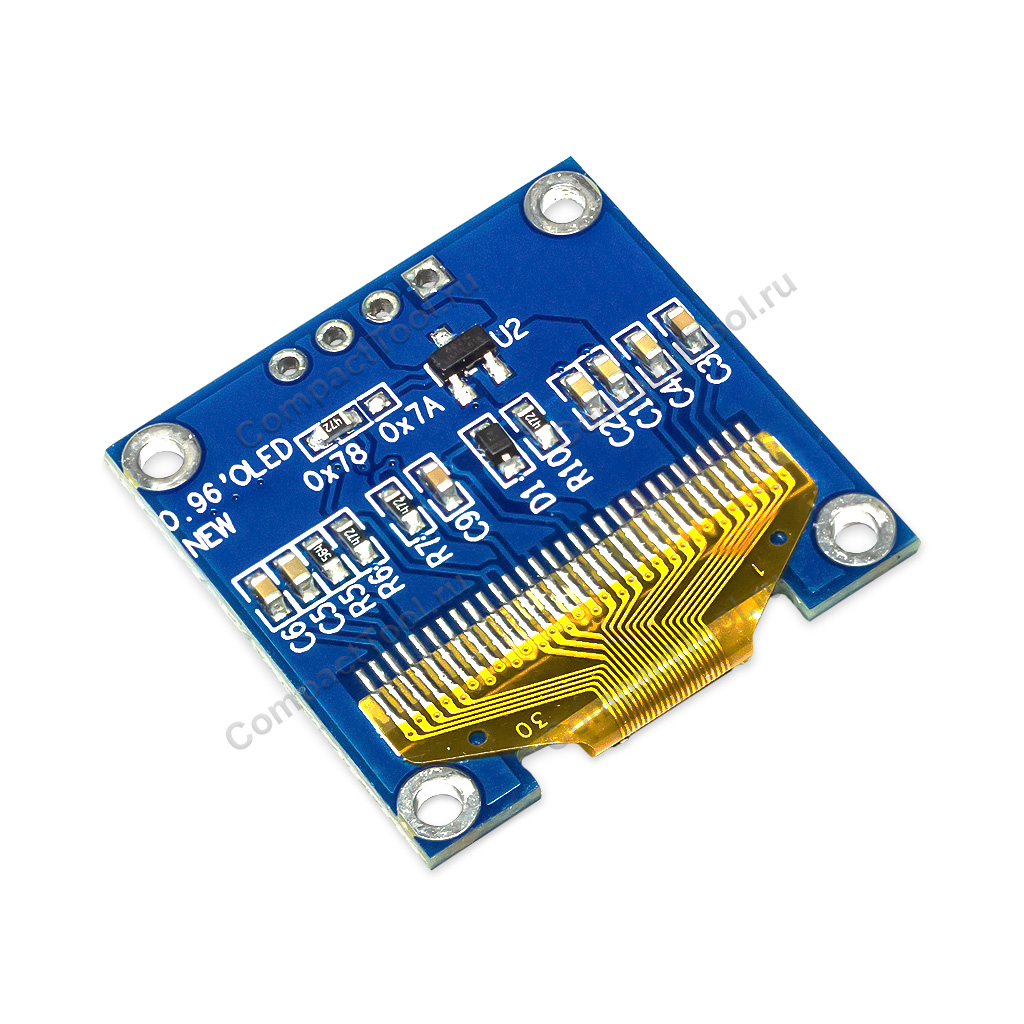

Дисплей 0,96 дюйма OLED 128*64 белый SSD1315 интерфейс I2C/IIC/TWI
Арт. 17223
220 ₽
менее 500 шт.
Описание
Напряжение питания: +3.3 ~ +5.5В постоянного тока DC
Уровень логических портов: +3.3В
Потребление тока, макс.: 80мА
Тип экрана: монохромный PMOLED, технология CoF
Диагональ: 0.96" дюйма (2.45см)
Модуль графической матрицы: NFP1315-61AY / аналог
Активная область: 21.74 х 10.86мм
Углы обзора П/Л/В/Н: более 160°
Разрешение: 128 х 64 графических точек
Размер графической точки: 0.17 х 0.17мм
Цвет пикселей: белый
Соотношение сторон: 2:1
Контроллер графики: SSD1315 Solomon Systech (совместим с SSD1306)
Интерфейс: IIC/I2C
Подключение: 4 контактов с шагом 2.54мм
Понижающий LDO-регулятор (логика): XC6206P332MR
Отверстия крепления: 4х Ø2.0мм
Температура эксплуатации: -40°С...+80°С
Размеры модуля: 26.0 х 26.0 х 2.65 мм
Вес нетто: 3 г
1х Дисплей OLED 0.96" дюйма 128х64 белый
Упаковка
Зиплок-пакет (гриппер)
Графические матрицы, изготовленные по технологии OLED, обладают высокой энергоэффективностью. Пиксели в OLED-матрице самостоятельно светятся под воздествием электрического тока, фоновая светодиодная подстветка им не требуется. Благодаря самосвечению, матрицы OLED тоньше и легче, потребляют в разы меньше энергии. Компактный модуль с высококачественным монохромным OLED-дисплеем с диагональю 0.96" (около 24 мм) имеет графическое разрешение 128х64 пикселей, отличается от других типов ЖК-матриц высокой контрастностью и чёткостью выводимого изображения. Встроенный графический контроллер SSD1315 аппаратно поддерживает регулировку контрастности и несколько функций обработки изображения, такие как зеркальное отображение, прокрутка и т.д. Модуль оснащён 2-проводным последовательным интерфейсом I2C/IIC/TWI и функционирует от напряжения +3.3В ~ +5В постоянного тока DC. При максимальном уровне свечения всех пикселей, потребляет не более 80 мА постойного тока, что позволяет использовать его в различных устройствах с автономным питанием.
Спецификация графического контроллера SSD1315

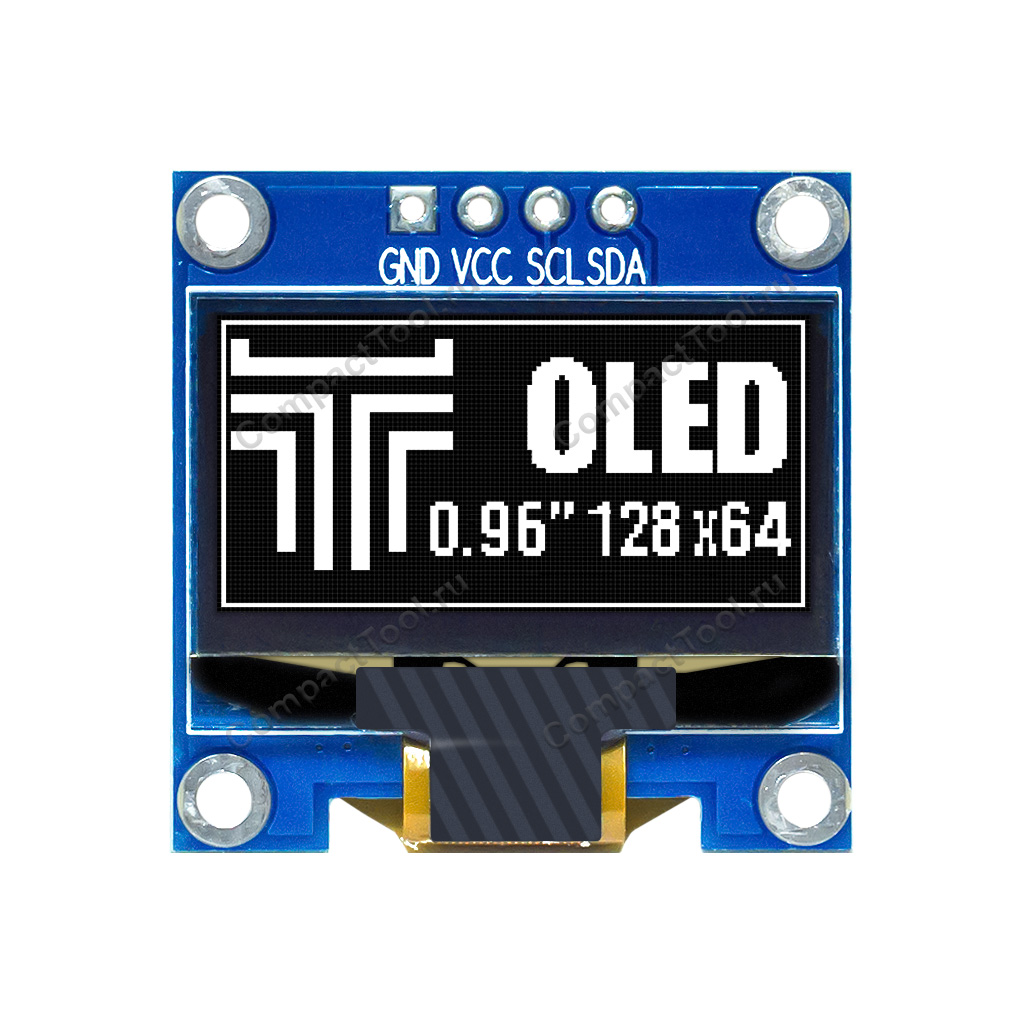

Назначение конактов модуля с 0.96" OLED-дисплеем
| № контакта | Обозначение | Назначение | Описание |
| 1 | GND | Питание | Заземление |
| 2 | VCC | Питание | Входное напряжение +3.3~5В |
| 3 | SCL | Вход | Линия синхронизации SCL |
| 4 | SDA | Вход | Линия данных SDA |
Технические особенности OLED-экрана
Технология изготовления графических OLED-паналей имеет множество положительных качеств, среди которых выделяются высокая контрастность и сочность получаемых изображений, а также крайне низкое энергопотребление в следствии отсутствия необходимости дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.

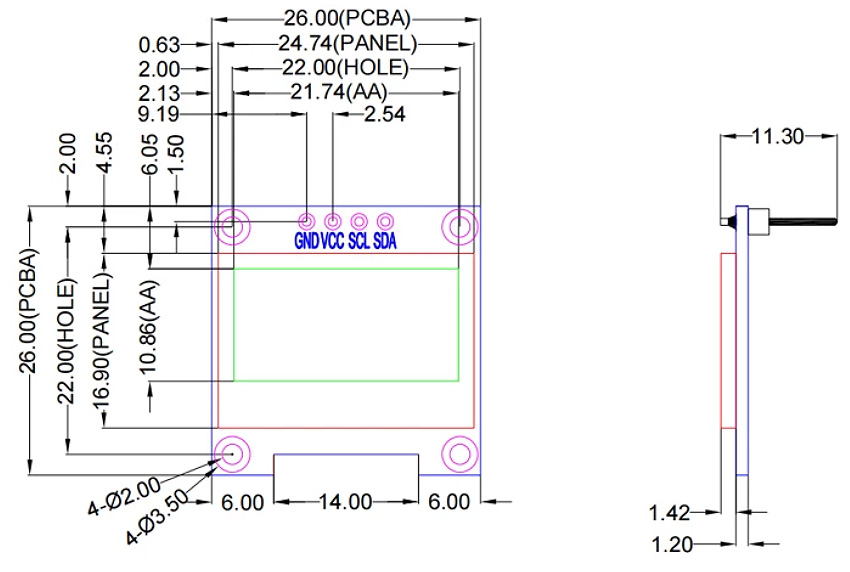

Чертёж конструкции
