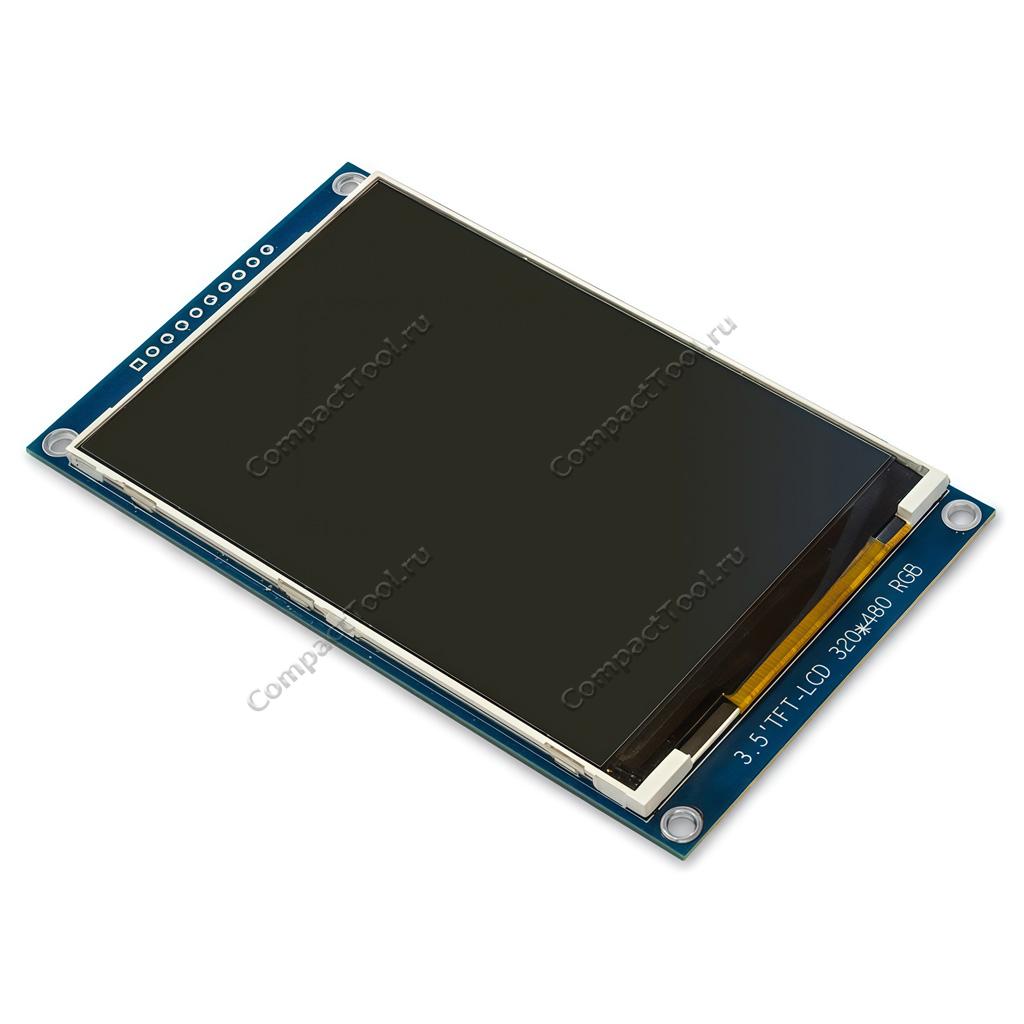

Дисплей 3.5'' TFT ILI9488 SPI 320х480 с матрицей шрифтов

Технические характеристики

• Модель: ZJYS60S1020TG11-ILI9488 / аналог
• Напряжение питания: 3.3В DC
• Потребление тока: до 130 мА
• Ориентация: книжная (поддерживается альбомная)
• Диагональ: 3.5 дюйма
• Экран
  • Матрица: ЖК, TFT TN LCD
  • Разрешение: 320 х 480 графических точек, HVGA
  • Размер графической точки: 0.153 х 0.153 мм
  • Соотношение сторон: 2:3
  • Цветовая палитра: RGB, 262144 оттенков
  • Графический контроллер: ILI9488 ILITEK
  • Интерфейс: последовательный 4-проводный SPI
  • Контрастность: 400:1
  • Яркость: 200 кд/м2
  • NTSC (цветовая гамма): 60%
  • Направление инверсии серого: смещение на 12 часов
  • Углы обзора: П70° х В70° х Л70° х Н60°
  • Активная область: 48.96 х 73.44 мм
• Подсветка: 8 белых светодиодов, LED
• Поддержка графических шрифтов: микросхема с банком шрифтов GT30L32S4W (ER3304-1)
• Интерфейс: 4-SPI последовательный
• Разъём коммуникации: 10 контактов с шагом 2.54 мм
• Температура эксплуатации: -20°С...+70°С
• Размеры модуля: 57.26 х 96.50 х 3.90 мм
• Вес: 36 г.

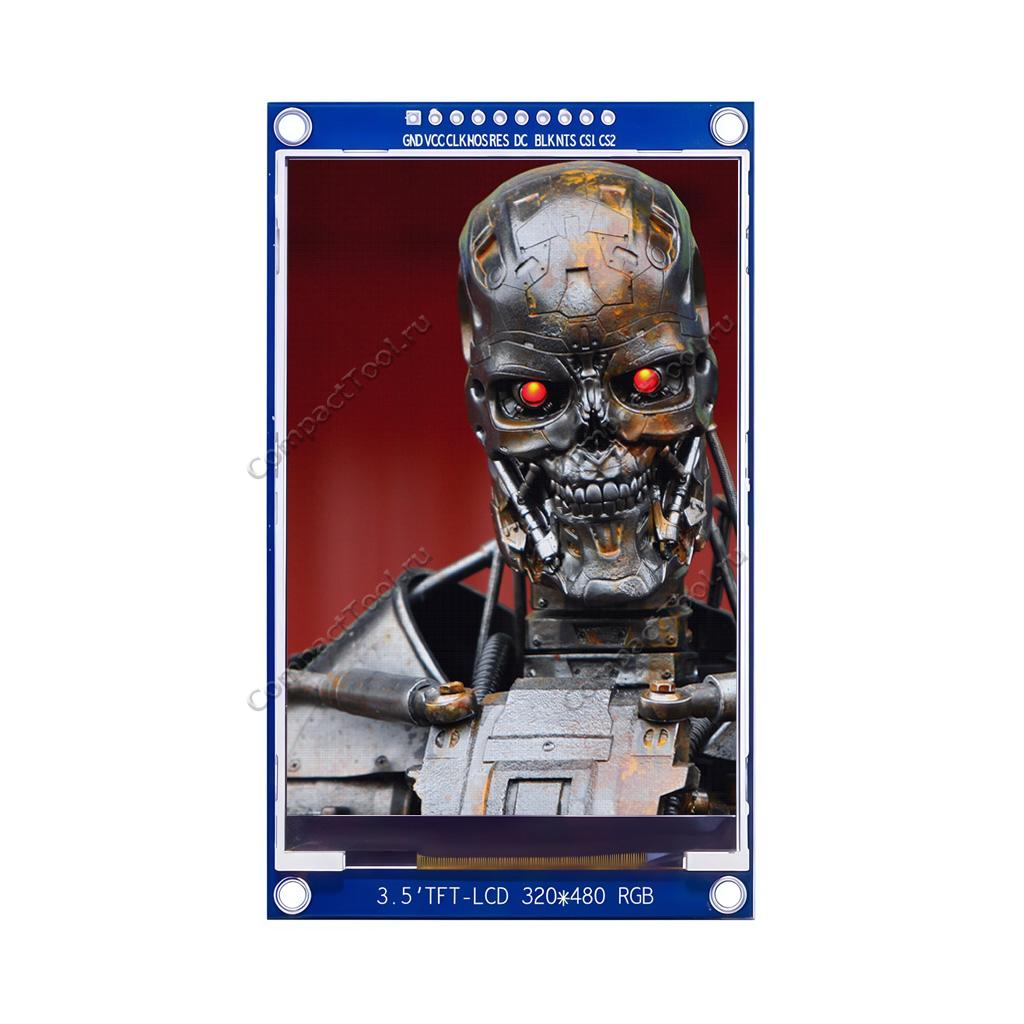

Интерфейс подключения модуля с графическим 3.5 дюймовым TN-TFT экраном

Микросхема банка шрифтов GB2312

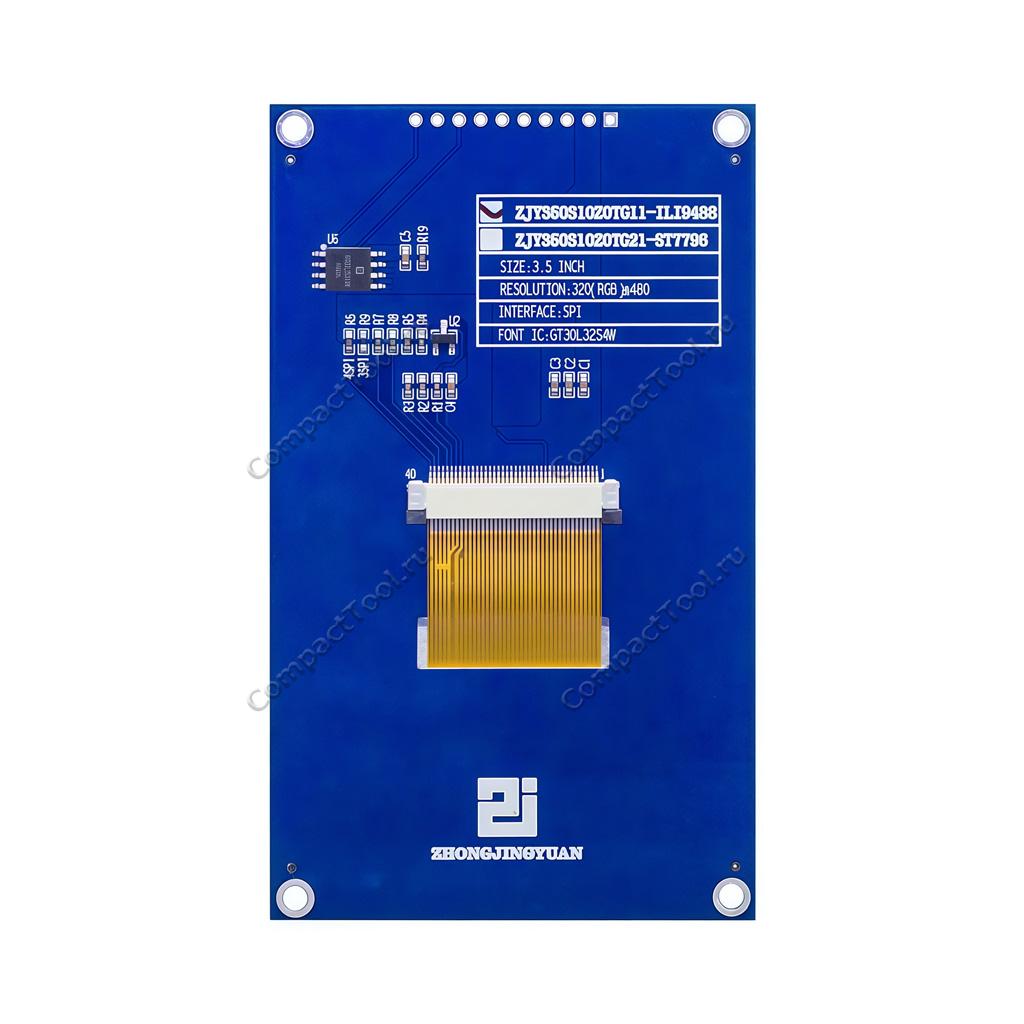

Микросхема точечных шрифтов GT30L32S4W, известная также под маркировкой ER3304-1, расположенная на обратной стороне платы модуля, содержит в собственной памяти внушительный набор горизонтально ориентированных текстовых символов. В состав набора входят ASCII-шрифты, состоящие из 96 латинских букв и знаков: базовый, Arial и Times New Roman. Так как производство модулей ориентировано эксплуатацию по всему миру, включая страны Восточной Азии, в банк со шрифтами вшито более 6 тысяч иероглифов национального стандарта Китайской Народной Республики (кодировка GB2312), дополнительные символы и знаки, японские каны, греческий алфавит, кириллица, чжуинь и символы пиньиня с диакритикой.

Во многих приложениях грамотное стилистическое оформление информации часто требует использование сразу несколько шрифтов разного размера. Для облегчения написания программного кода с выводом шрифтов на экран, подразумевающего масштабирование (пропорциональное увеличение или уменьшение) графического изображения текстовых знаков, банк GT30L32S4W содержит несколько вариантов различной величины букв и цифр для каждого отдельно взятого шрифта, начиная от самого малого размера 5х7 точек и заканчивая максимально крупным размером 32х32 точки. Доступ ко всем имеющимся в микросхеме символам шрифтов выполняется считыванием данных по соответствующему физическому адресу в структуре памяти. Обращение к микросхеме шрифтов основано через 4-проводный последовательный периферийный интерфейс SPI, совмещённый в одной шине с графическим контроллером ILI9486L. Подробная информация с описанием методов выборки символов опубликовано в спецификации на микросхему GT30L32S4W (раздел "Документация").

Примерная схема подключения диcплейного модуля

Плата экранного модуля оснащена 10 контактами под пайку со стандартным шагом 2.54мм (0.1 дюйма). Пользователю предоставляется возможность выбора способа подключения к плате - либо прямая припайка соединительных линий, либо самостоятельное приобретение и установка подходящих коннекторов. Выводы VCC + GND относятся к группе питания модуля 3.3-вольтовым напряжением. В качестве внешнего источника энергии, питающего дисплейный модуль током до 130мА, может служить любая управляющая микроконтроллерная плата с выходом встроенного понижающего преобразователя и аналогичным (или согласованным) уровнем напряжения логики. Например, это платы с программируемыми контроллерами платформы Arduino или оценочные платы с программируемыми чипами STM32. В иных случаях, для питания Ардуино-совместимого цветного 3,5" TFT экрана применяются произвольные 3.3-вольтовые источники стабилизированной энергии или модули со схемами DC-DC преобразователей.

Дисплейный модуль способен работать в энергосберегающем режиме с отключенной фоновой светодиодной подсветкой, управляемой через вход BLK (Backlight - подсветка). Экономия энергии может оказаться очень полезной, когда экранный модуль используется в приложениях с системами автономного питания.

Периферийный 4-проводный последовательный интерфейс SPI связывает воедино графический контроллер ILI9488 и микросхему банка шрифтов GT30L32S4W. Линии синхронизации сигнала CLK (SPI) и передачи данных от хост-контроллера MOSI (SPI) - общие для этих узлов. Переключение между графическим контроллером и банком шрифтов достигается изменением уровня напряжения с высокого на низкий соответствующей сигнальной линии CS1 (TFT LCD) и CS2 (SPI-шрифты). Вывод MISO (SPI) обеспечивает передачу в хост-контроллер данных из банка шрифтов. Выводы сигналов перезапуска экранного модуля RES и смены режимов Команда/Данные (DC) назначаются из свободных выводов общего назначения GPIO ведущего контроллера.

Наглядный пример подключения дисплейного модуля 320*480 пикселей к выводам общего назначения GPIO микроконтроллерной платы Arduino DUE, без задействования микросхемы матрицы шрифтов, приведён ниже. Интерфейс 4-SPI для представленной схемы соединения реализуется методом программной эмуляции всех необходимых линий незанятыми цифровыми портами чипа ATSAM3X8E. Инициализатором графики ILI9488 служит многофункциональная подключаемая библиотека Arduino_GFX (либо другая совместимая), доступная для загрузки в виртуальном хранилище на площадке открытых разработок GitHub.

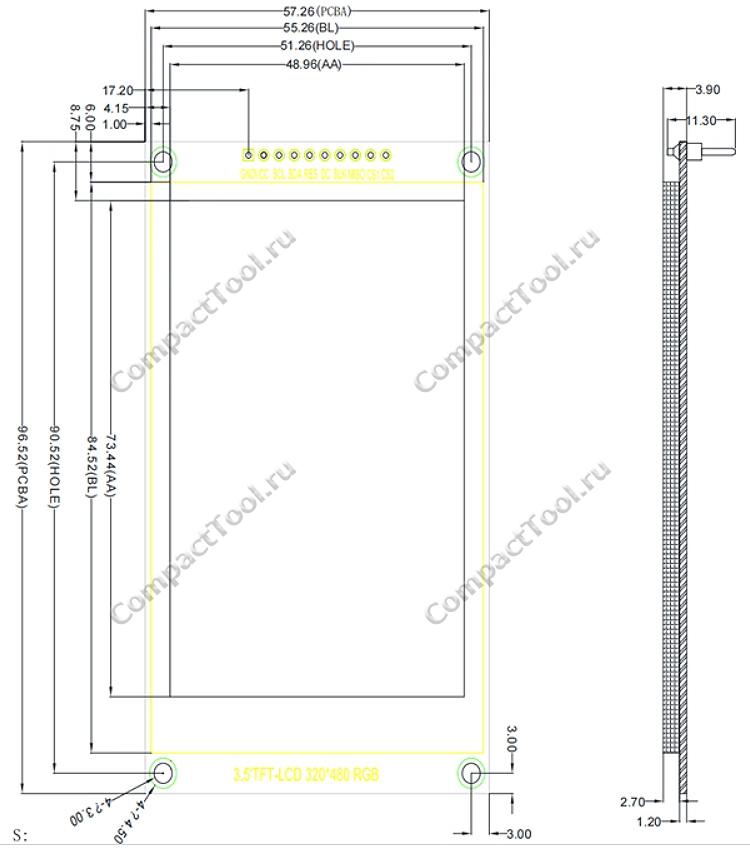

Физические размеры, мм

Документация

1. Спецификация графического контроллера ILI9488 Ilitek (англ. PDF)
2. Банк мультиязыковых точечных шрифтов GT30L32S4W V1.0I_A (кит., PDF)
3. Банк мультиязыковых точечных шрифтов ER3304-1 V1.0I_A (англ., PDF)
4. Банк мультиязыковых точечных шрифтов GT30L32S4W V1.1 (кит., PDF)
