QSKJ-1224 6A 150 Вт DC-DC повышающий преобразователь

Цена:

290 р.
более 500 шт.
Уже в корзине
Код товара: 10338
Оригинальное название:
150W 6A QSKJ QSKJ DC-DC Power Boost Module UC3843

Описание товара

Технические характеристики

  • Модель: QSKJ QS-1224CBD-150W / аналог
  • Вид преобразователя: импульсный, повышающий, асинхронный, неизолированный
  • Рабочее напряжение
    • Входное, макс.: 10 ~ 30 В
    • Входное. рекомендованное: 12 ~ 25 В
    • Выходное, макс: 10 ~ 35 В
    • Выходное. рекомендованное: 13 ~ 32 В
  • Рабочий ток
    • Холостой, мин. 25 мкА
    • Входной, макс.: 10 А
    • Нагрузочный, макс.: 6 А
  • Мощность выхода, макс.
    • 100 Вт: естественное охлаждение
    • 150 Вт: усиленное воздужное охлаждение
  • ШИМ-контроллер: UC3843A
  • Силовой MOSFET-транзистор: HY1707
  • Частота переключения: 120 ± 15 кГц
  • Эффективность преобразования (КПД), макс: 96%
  • Управление: регулировка выходного напряжения вращением винта потенциометра
  • Количество оборотов потенциометра: 25 ± 3
  • Дополнительные функции: нет
  • Светодиодная индикация: наличие напряжения питания
  • Защита модуля: нет
  • Контактная группа: винтовые клеммы-терминалы Ø2 мм
  • Монтажные отверстия: 4 х Ø3 мм
  • Рабочая температура: -40℃ ~ +85℃
  • Размеры: 65 х 46.8 х 24 мм
  • Вес: 63 гр.

Комплектация

  • Модуль DC-DC преобразователя QSKJ-1224-150W х 1шт
  • Стойка латунная шестигранная 5мм+4 М3 х 4шт
  • Гайка стальная М3 х 4шт

Применение преобразователей напряжения

Схемы преобразования напряжения существуют во множестве электронных устройств. Они способствуют уверенному функционированию электрических схем устройств от привычных источников питания, таких как бытовые или промышленные сети постоянного или переменного напряжения, или автономные батареи и аккумуляторы любых типов и размеров. Каждая отдельно взятая схема полностью законченного, готового к эксплуатации прибора, или проектируемого устройства, находящегося на этапах разработки, требует для себя определённого уровня напряжения или тока. И этот уровень может порой сильно отличаться от многочисленных стандартов напряжения, предлагаемых унифицированными источниками электроэнергии.

Среди большого разнообразия, преобразователи напряжения широко распространены под видом самостоятельных модулей, со свойственными для каждой выбранной модели рабочими характеристиками. Наравне с интегрированными схемами, внешние модули предназначены для задач преобразования переменного или постоянного напряжения до необходимого схеме устройства повышенного/пониженного уровня. Модули преобразователей называются регулируемыми, если в их схемах реализованы возможности принудительного изменения уровня напряжения (в некоторых и ограничение тока) на выходе, в том числе и способом ручной механической подстройки. Наиболее частое применение подобные модули находят в области конструирования или замещения цепей питания приборов, используются в автоматике, микроэлектронике, робототехнике, а также в других направлениях.

Конструкция модуля DC-DC преобразователя QS-1224CBD-150W

Качество сборки и грамотный подбор компонентов, продуманная конструкция и современный дизайн, компактность изделия и высокая доступная мощность, лёгкость управления и простота интеграции — все перечисленные достоинства удачно переплетаются в моделе QSKJ QS-1224CBD-150W недорогого импульсного повышающего преобразователя. Силовой модуль разработан для решения задач питания мощной электроники в 12-вольтовых или 24-вольтовых цепях бортовых сетей персонального или грузо-пассажирского автотранспорта, нацелен на использование в приложениях с системами автономного батарейного питания.





Устройство физического изменения характеристик электроэнергии построено на ШИМ-контроллере UC3843A, управляющего переключением силового MOSFET-транзистора HY1707P на частоте 120 кГц. Модуль способен работать от произвольного источника с исходным постоянным напряжением +10 ~ +30В, питать нагрузку стабильным напряжением в диапазоне +13 ~ +32В. Нижний и верхний пороги входного напряжения установлены рабочими параметрами чипа 78L10 в контуре питания ШИМ-контроллера. Максимальное напряжение +35В на выходе преобразователя ограничено фильтрующим электролитическим конденсатором сглаживания пульсаций.

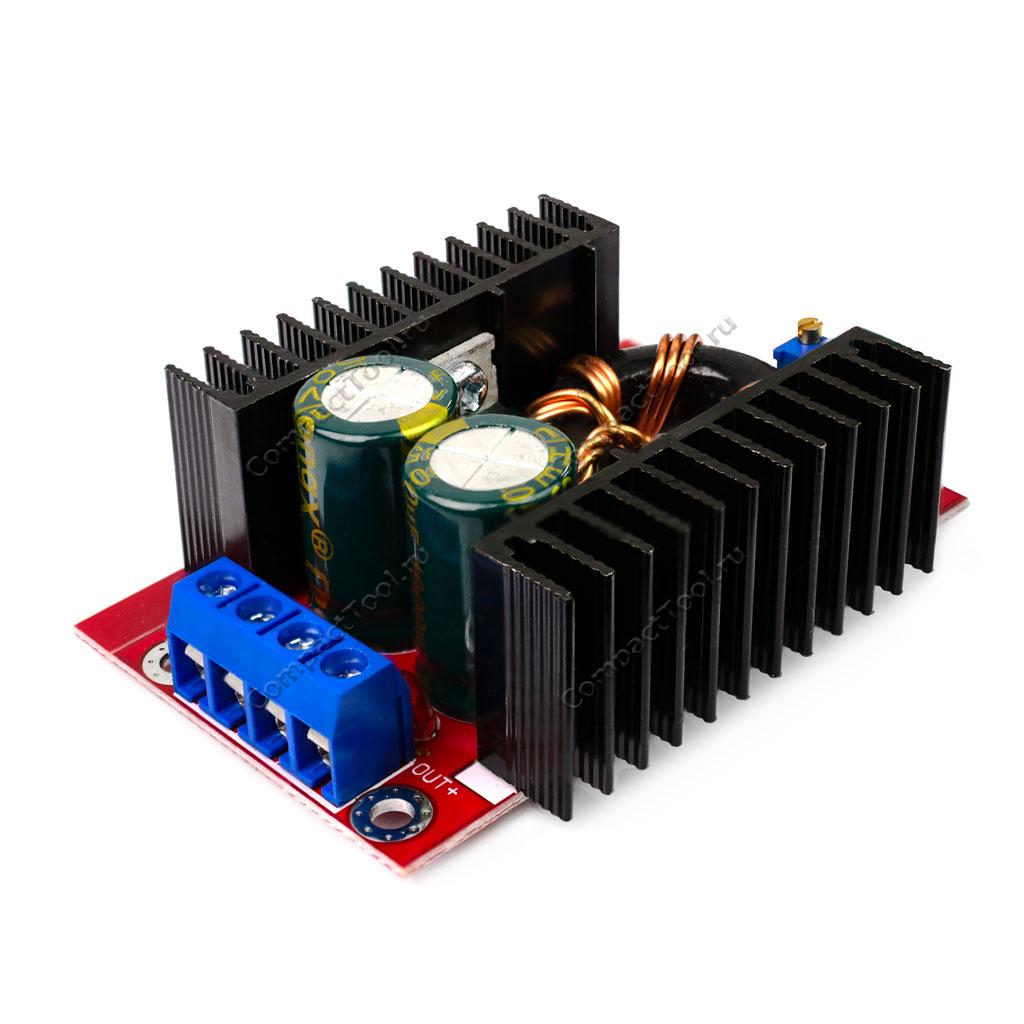

DC-DC преобразователь снабжён двумя массивными алюминиевыми радиаторами, к которым через изолирующую прокладку надёжно прикреплены спаренный выпрямительный диод MBR2045CT и транзистор HY1707P. Система естественного пассивного охлаждения отлично справляется со 100-ваттными нагрузками. Более интенсивный нагрев компонентов, возникающий в нагрузках мощностью 100 - 150Вт, снимается дополнительным усиленным охлаждением.

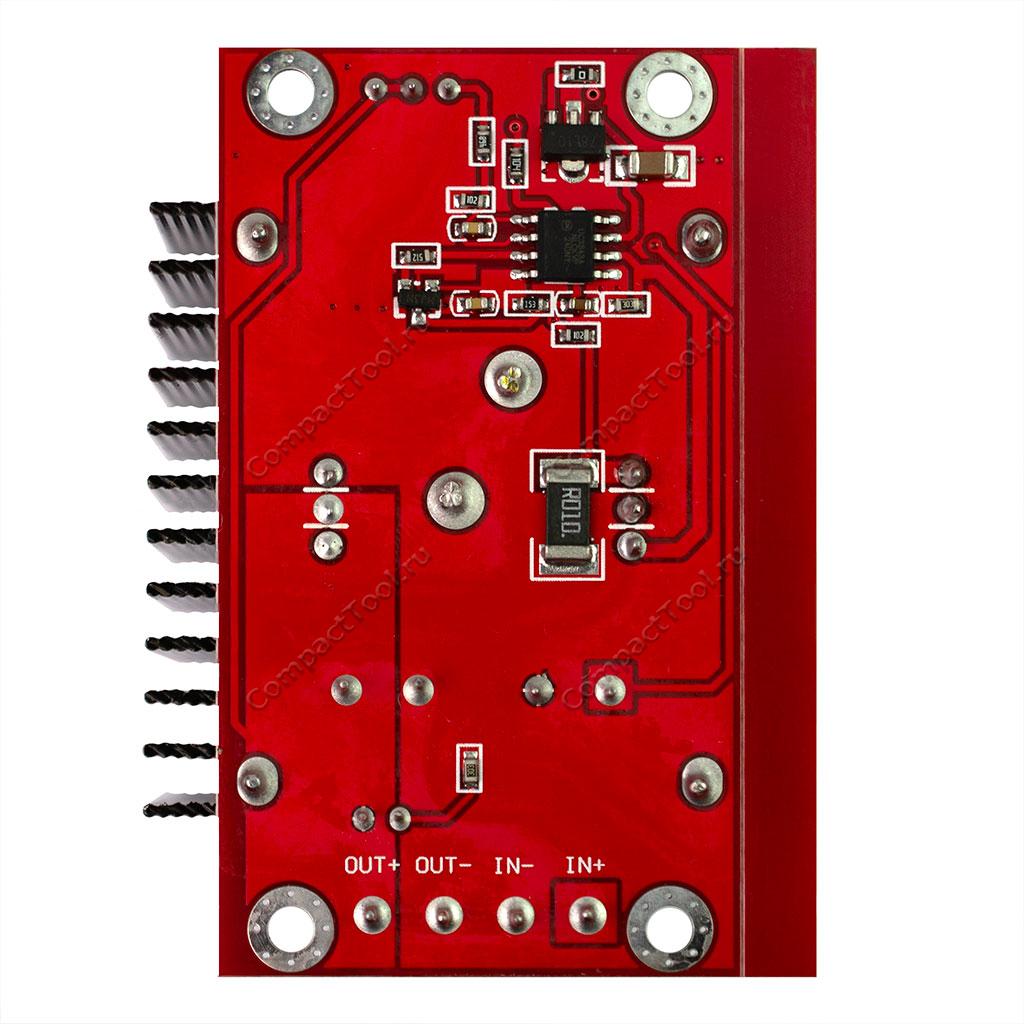

Плата имеет двухсторонний монтаж электродеталей, ШИМ-контроллер распаян с тыльной стороны. Специальные "ножки" платы, импровизированные из коротких латунных шестигранных стоек, сохраняют безопасное для схемы пространство между платой и поверхностью крепления. В конструкции преобразователя присутствует светодиодная индикация выходного напряжения. Защиты от неправильного подключения положительного и отрицательного полюсов на входе и выходе, перегрева и повышенного входного напряжения в схеме модуля не предусмотрено.

Подключение и настройка модуля DC-DC 1224-150W

Контакты исходного и отрегулированного напряжения преобразователя удобно расположены с одной стороны. Винтовые клеммы входной группы на плате обозначены символами IN+/IN-, клеммы цепи нагрузки промаркированы OUT+/OUT-.

Модуль повышающего DC-DC преобразователя оснащён ручным механическим регулятором уровня выходного напряжения — единственным миниатюрным потенциометром с винтовым механизмом многооборотного вращения. Поворотами по часовой стрелке или против осуществляется выбор напряжения, направления соответствуют увеличению или уменьшению. Регулировка выходного напряжения достигается оценкой показаний любого вольтметра, замеряющего свободные от нагрузки контакты группы OUT+/-. Самое низкое напряжение выхода в повышающем преобразователе прямо зависит от уровня входного напряжения, с учётом рабочих потерь. Полный переход от одной границы поддерживаемого диапазона выходного напряжения 10-35В до другой выполняется за 25 ± 3 оборотов потенциометра вокруг своей оси.

Эффективность преобразования

Коэффициент полезного действия в схеме модуля преобразователя энергии QS-1224CBD-150W достигает высоких 96%. КПД рассчитывается отношением показателей выходной мощности к входной, и напрямую зависит от параметров эксплуатации преобразователя. Импульсный преобразователь потребляет больше мощности со стороны источника напряжения, и вырабатывает меньше мощности для нагрузочной цепи. Наилучший показатель КПД определяется условием минимальной разницы входного и выходного напряжений, с наименьшим значением тока нагрузки. Увеличение любого из этих двух параметров, в большей или меньшей степени приводит к снижению КПД. Более подробно в примерах о КПД преобразователя можно узнать из статьи.

Электрическая принципиальная схема импульсного DC-DC преобразователя QSKJ 1224 150W





Техническая документация

  1. Спецификация ШИМ-контроллер UC3842A Texas Instruments (Datasheet, PDF, англ.)
  2. Спецификация MOSFET-транзистор HY1707 HUAYI Microelectronics (Datasheet, PDF, англ.)
