Датчик скорости воздушного потока MPXV7002DP для летательных аппаратов

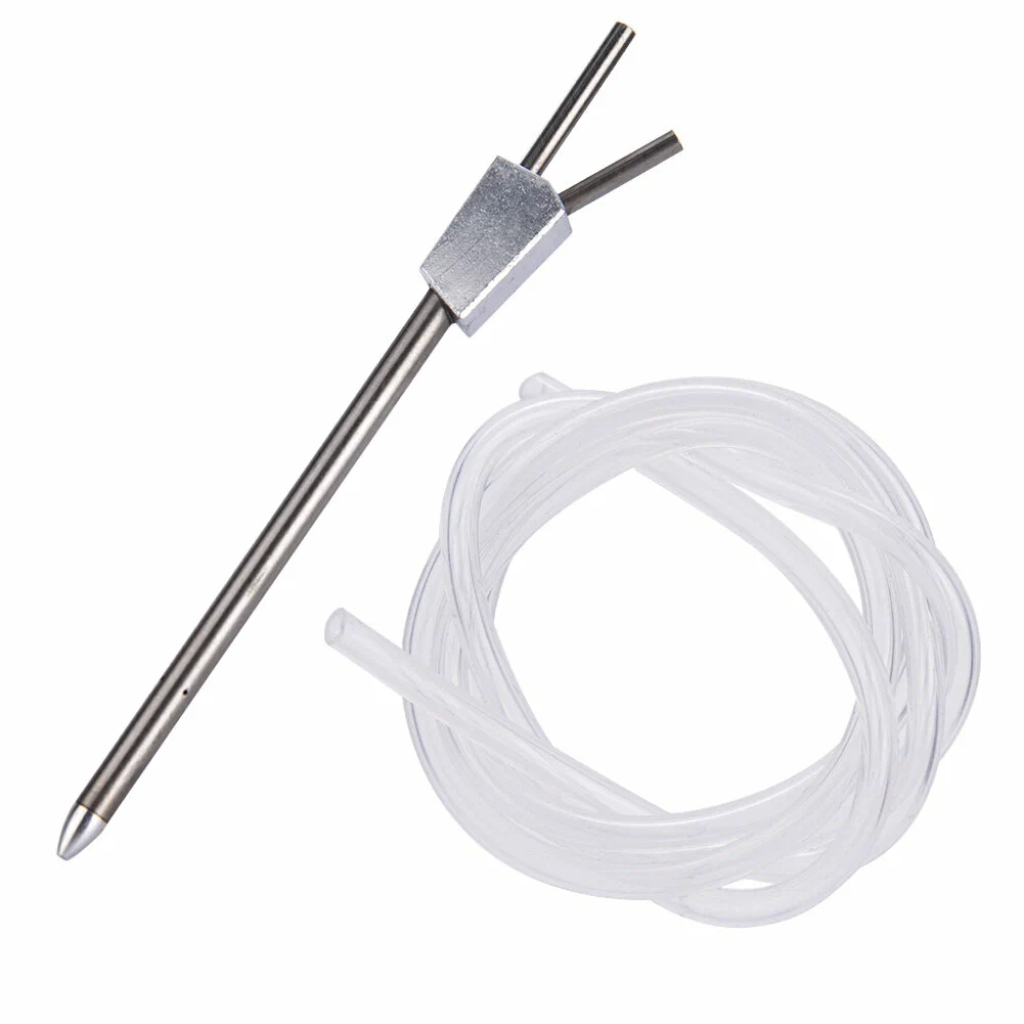

Датчик скорости воздушного потока предназначен для определения скорости летательного аппарата.  Представляет собой сочетание приемника воздушного давления в виде трубки Пито-Прандтля и дифференциального аналогового датчика давления воздуха MPXV7002DP. Датчик скорости должен быть установлен строго по направлению полета летательного аппарата. Датчик измеряет разницу между статическим давлением воздуха, которое зачастую равно атмосферному давлению, и давлением встречного потока воздуха, которое неизбежно увеличивается с увеличением скорости летательного аппарата. Стоит отметить, что данный датчик измеряет скорость летательного аппарата относительно окружающего его воздуха, и не измеряет скорость относительно земли. Так встречный поток воздуха будет тормозить летательный аппарат и его скорость относительно воздуха будет выше, чем скорость относительно земли.

Основные характеристики:

• Напряжение питания: 5 вольт (4.75-5.25 вольт)
• Диапазон измерений: ±2 кПа ±5%
• Диапазон рабочих температур:10...60°C
• Тип сигнал: аналоговый, 0,5-4,5 вольт, см. график ниже
• Тип датчика: дифференциальный

Зависимость выходного напряжения от разницы давления на входах датчика расчитывается по формуле Vout=Vs*(0.2*P+0.5), где Vs - напряжение питания, P - давление в килоПаскаль, и приведено на следующем графике. Таким образом, чтобы обеспечить высокую точность измерения, необходимо питать датчик стабилизированным напряжением, либо измерять величину напряжения питания датчика при помощи МК и использовать замеренное напряжение питания в расчетах

Схематичное устройство трубки Пито-Прандтля.

Datasheet MPXV7002 (PDF, ENG)
