CROWPANEL BASIC CASE 7.0'' 800x480 ESP32-S3 Экранный модуль сенсорный HMI ESP32 Elecrow

Технические характеристики

• Производитель: Elecrow Technology
• Модель: Crowpanel Basic CASE 7.0" HMI Display (SKU: DIS08070H + CASE)
• Среда разработки: ArduinoIDE, LVGL, PlatformIO, MicroPython, ESPHome, HomeAssistant, ESP-IDF, NodeMCU, SquareLine и др.
• Энергопотребление, макс.: 5В/2А постоянного тока DC
• Напряжение логики: 3.3В
• Дисплей
  • ЖК-матрица: LI0704122Z TN-TFT LCD
  • Диагональ: 7.0" дюймов
  • Разрешение: 800 х 480 графических точек, WVGA
  • Соотношение сторон: 5:3
  • Ориентация: альбомная (поддерживается портретная)
  • Контрастность: 1:500
  • Яркость: 240 кд/м2
  • Активная область: 153.84 х 85.63мм
  • Графический контроллер: EK9716BD3 & EK73002ACGB
• Программируемый контроллер
  • Чип: ESP32-S3-WROOM-1-N4R8, 32-битный 2-ядерный микропроцессор Tensilica Xtensa LX7 240МГц
  • Память: Flash 4МБайт, SRAM 512КБ, ROM 384КБ, PSRAM 8МБ
  • Беспроводная связь: WiFi 802.11b/g/n (до 150Мбс), Bluetooth 5.0/BLE
  • Частота радиоcигнала: 2.402ГГц ~ 2.483ГГц
  • Шифрование: AES-128, AES-256, Hash, RSA, HMAC и др.
• Сенсорная панель
  • Тип: резистивная
  • Контроллер: GT911 Goodix
  • Регистрация одновременных касаний: до 5
• Аудио
  • Усилитель: D-класса NS4168
  • Мощность, макс.: 2.5Вт (нагрузка 4 Ом)
• Интерфейсы
  • Порт Crowtail: 3х HY2.0-4P, цифровой GPIO_D, последовательный UART0 и I2C
  • Порт 8pin x2.54: цифровой GPIO_D, последовательный I2C
  • Порт UART0: питание от внешнего источника 5В DC, коммуникация
  • Порт TF: слот для карты памяти флеш до 32ГБ
  • Порт BAT внешняя аккумуляторная батарея 3.7В DC
  • Порт SPK: выход на наушники или динамик
• Батарея: литиевая Li-Ion 3.7В или Li-Pol 3.7В (приобретается отдельно)
• Контроллер заряда батареи: LTC4054
• Температура
  • Эксплуатации: -20°С...+70°С
  • Хранения: -30°С...+80°С
• Размеры: 184 х 108.4 х 12.5мм
• Вес: 360 г. (нетто), 430 г. (брутто)

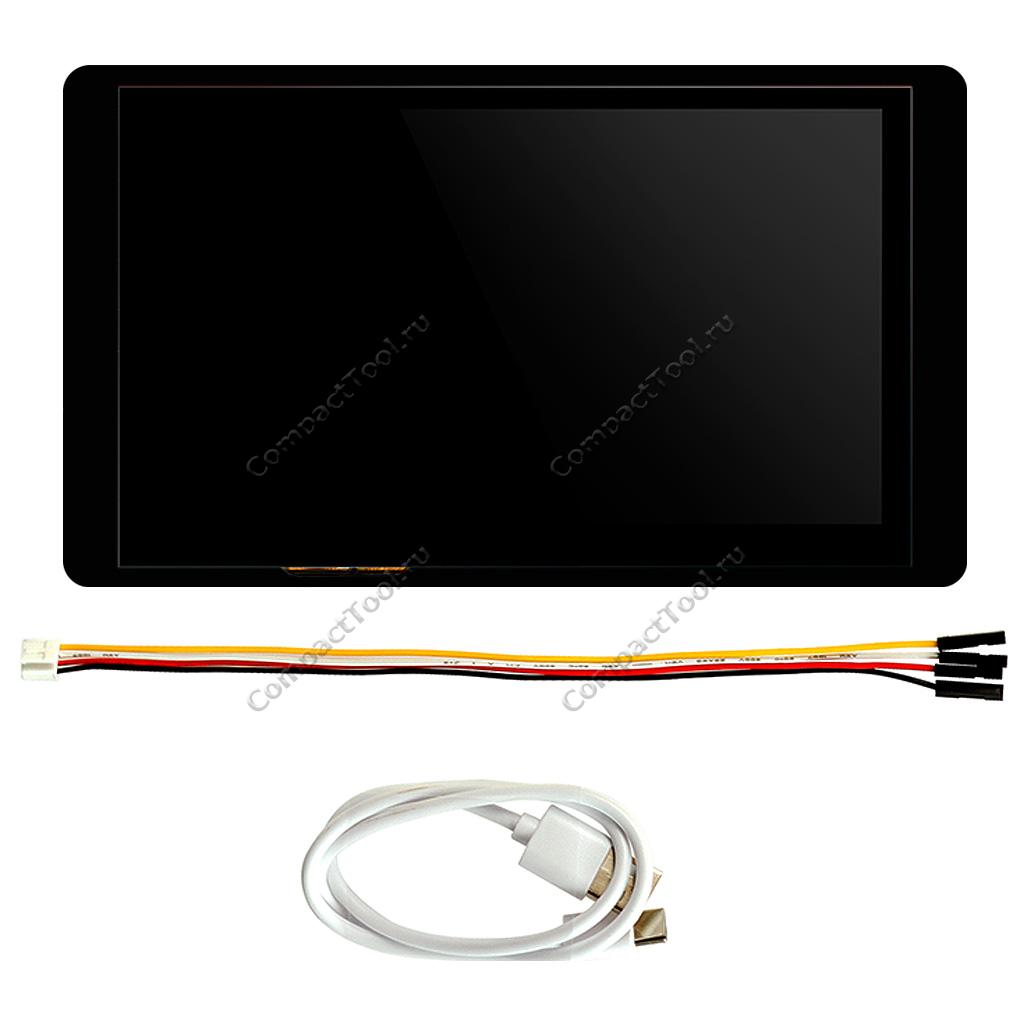

Комплектация

• 1x Дисплейный модуль CROWPANEL BASIC CASE 7.0"
• 1x Кабель USB-A/USB-C
• 1x Кабель Grove HY2.0-4P/Dupont 4P-2.54

Модуль CROWPANEL HMI ESP32 с 7-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером ESP32 позволяет создавать простые и вместе с тем уникальные приложения человеко-машинного интерфейса (ЧМИ) с графическим интерфейсом для домашних электроных устройств, для промышленных приборов или сельскохозяйственного оборудования. Разработка приложений для дисплея CROWPANEL ESP32 не ограничивается каким-либо одиночным специализированным фреймворком, как это часто принято среди конкурентной продукции, и одинаково доступна в программном окружении Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Код для экранного модуля с одинаковой эффективностью создаётся на языках программирования С/С++, Arduino, Python или Micropython. Модуль полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL. Компанией Elecrow для дисплея с экраном 7.0" разработан и выпускается стильный акриловый корпус, придающий устройству красивый внешний вид, и одновременно защищающий от повреждений.





Мощный 2-ядерный процессор ESP32-WROOM-1, взятый в основу схемотехники экранного модуля, способен выполнять вычисления с частотой от 80МГц до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 800*480 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и встроенный аудио усилитель с выходом на наушники или динамик для звукового сопровождения каких-нибудь событий внутри ЧМИ-приложения. Модель CROWPANEL BASIC ESP32-CTP-7.0 оснащена 3 портами для датчиков, сенсоров и других модулей с интерфейсом подключения формата Crowtail. По одному представлены порты для внешнего модуля Crowtail с обозначением буквой D, для модулей Crowtail с последовательной шиной передачи данных IIC/I2C и UART0. Порты I2C и GPIO_D продублированы в универсальном однорядном 8-контактном разъёме с шагом 2.54мм. Порт BAT с возможностью подключения литиевого аккумулятора 3.7В Li-Ion/Li-Pol и функцией заряда батареи обеспечивает 7.0-дюймовому экрану абсолютную автономность. В стационарном режиме, экран CROWPANEL BASIC 7.0-ESP32-HMI функционирует от напряжения 5В постоянного тока через разъём USB Type-C, расходует в максимуме до 2А.

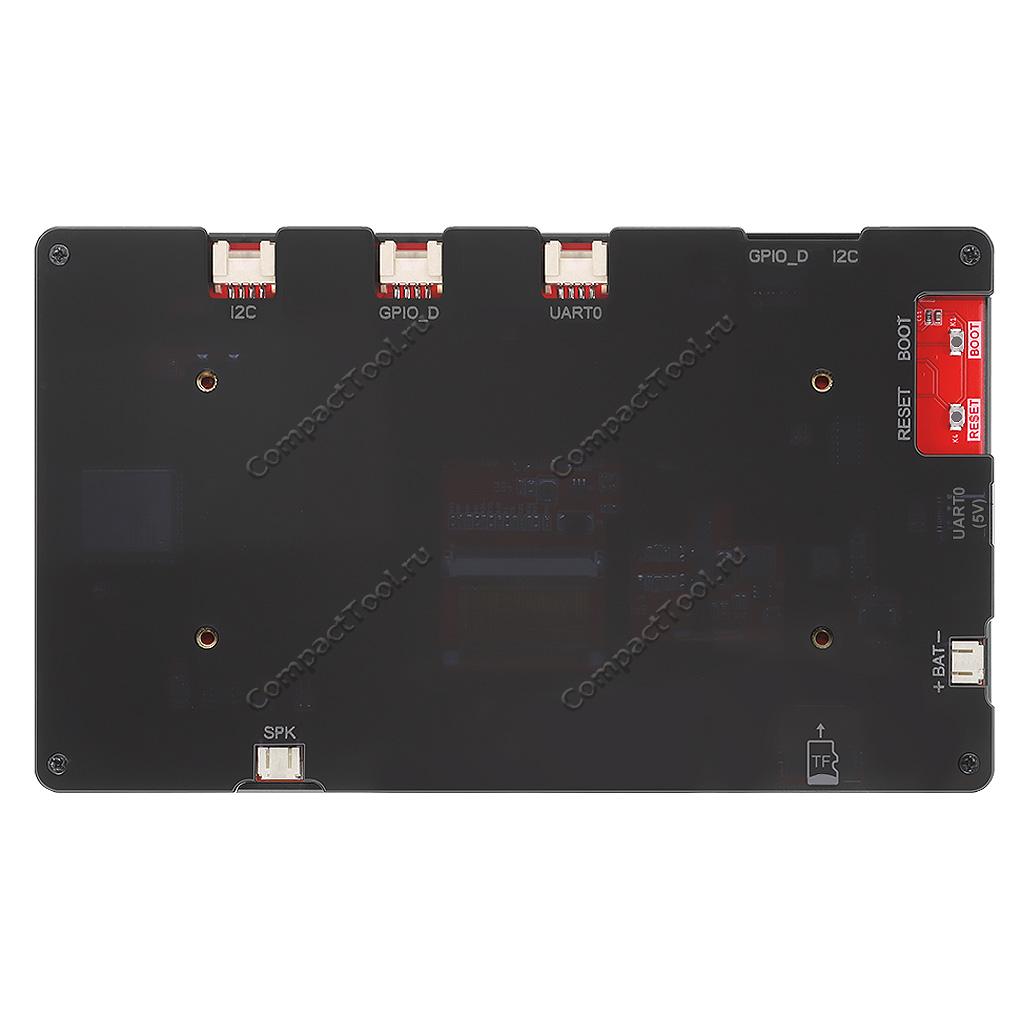

Интерфейсы модуля CROWPANEL BASIC 7.0" HMI ESP32 TFT LCD



• Кнопка Reset. Сброс системы с перезагрузкой программного обеспечения
• Порт BAT. Интерфейс литиевой батареи (батарея не входит в комплектацию)
• Порт USB-C UART0. Служит коммуникационным интерфейсом между ПК и ESP32-WROOM-1, а также входом напряжения питания 5В постоянного тока DC
• 3 интерфейса Crowtail. Порты коммуникации ESP32 с периферийными модулями серии Crowtail

Порты Crowtail, функциональное назначение выводов

Имя порта	Выводы
UART0	RX(IO44), TX(IO43)
UART0 Type-С (->USB CH340)	RX(IO44), TX(IO43)
I2C	SDA(IO19), SCL(IO20)
GPIO_D	IO38
SD Card Slot	SPI_MOSI(IO11), SPI_MISO(IO13), SPI_CLK(IO12), SPI_CS(IO10)
SPK	I2S-LRCLK(IO18), I2S_BCLK(IO42), I2S_SDIN(IO17)
Подсветка ЖК (без порта)	IO2

Акриловый корпус для Crowpanel

Встраиваемый экранный модуль CROWPANEL 7.0" HMI Elecrow с контроллером ESP32 поставляется в дизайнерском корпусе из полупрозрачного чёрного акрилового стекла. Этот прочный пластиковый корпус защищает экранный модуль от попадания мелких предметов или грязи на поверхность печатной платы, исключает возможность повреждения внутренних контактов и деталей. Конструкция корпуса сборно-разборная, с креплением на четырёх винтах. Состоит из трёх слоёв: лицевого обрамления, центральной рамки и задней пластины. На последней крупным шрифтом нанесены все надписи и символы, соответствующие назначению коммуникационных интерфейсов и элементов управления экранным модулем.

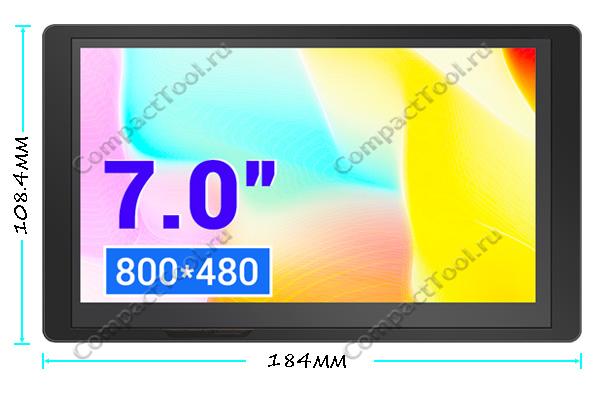

Физические размеры, мм



Программное обеспечение

1. Демонстрационные примеры кода для Arduino IDE
2. Демонстрационные примеры кода для PlatformIO
3. Демонстрационные примеры кода для ESP-IDF
4. Демонстрационные примеры кода на MicroPython
5. Библиотеки Arduino и демо для LVGL
6. Открытая графическая библиотека LVGL
7. SquareLine Studio среда разработки графического интерфейса ЧМИ

Документация

1. Руководство пользователя, общее для моделей с 2.4"-7.0" экраном
2. Справочник разработчика для 7-дюймовой модели CROWPANEL HMI ESP32
3. Справочник к библиотеке LVGL
4. Спецификация контроллера ESP32-S3-WROOM-1-N4R8 v1.2
5. Спецификация ЖК-экрана 7.0" CROWPANEL BASIC HMI ESP32
6. Механические чертежи и принципиальная схема 7.0" ESP32 HMI Display
