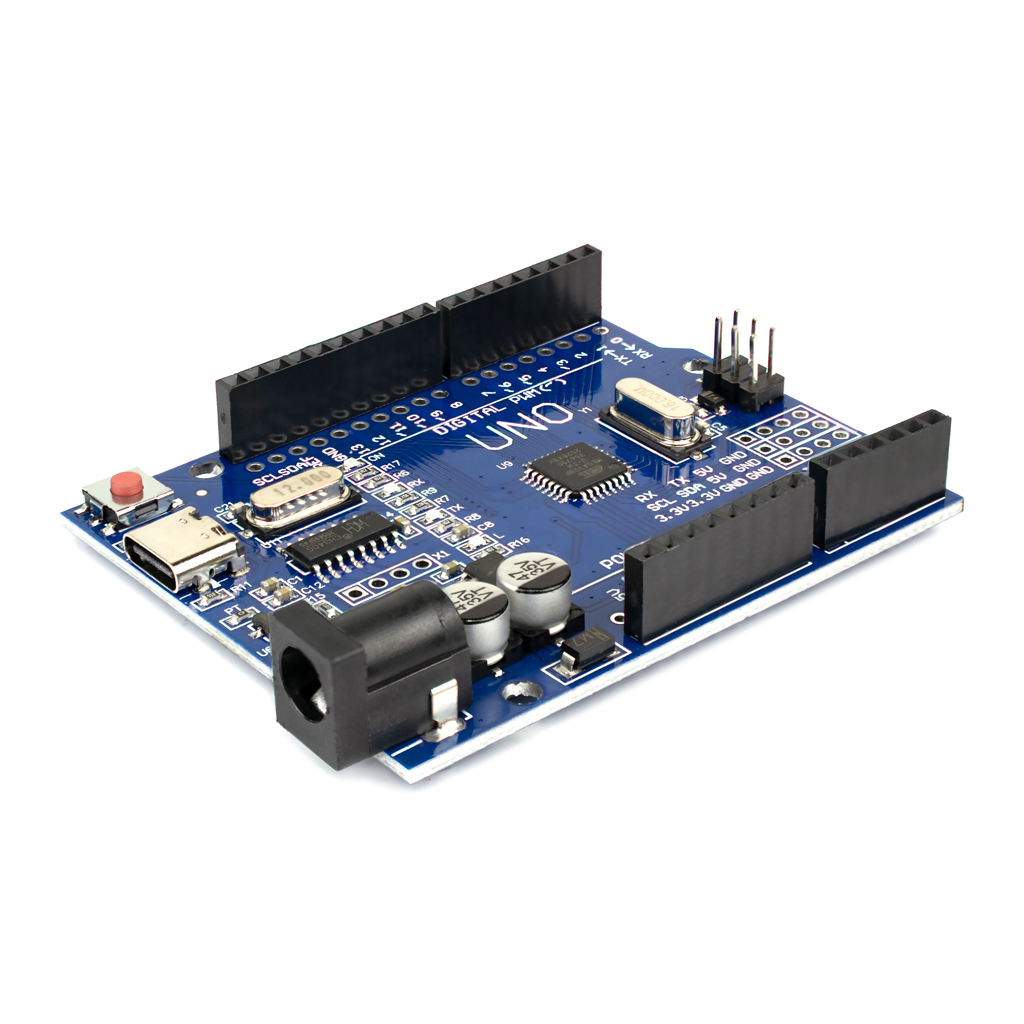

UNO R3 Atmega328P 16МГц CH340 Type-C Микроконтроллерная плата Arduino-совместимая

Плата UNO R3 Atmega328P 16МГц CH340 Type-C — конструктивно модифицированная версия классической модели Arduino UNO R3, полностью совместимая с открытой цифровой учебной платформой Arduino.

Основные функциональные возможности:
Эта версия UNO R3 соответствует всем характеристикам оригинала за исключением заменённого чипа USB/UART-TTL на CH340 и обновлённого пользовательского разъёма USB 2,0 стандарта Type-C. Плата UNO R3 CH340 Type-C дополняется множеством отверстий-контактов, дублирующих основные коммуникационные линии общего назначения контроллера Atmega328P, с целью увеличения числа возможных подключений. Основной контроллер AVR Atmega328 платы UNO R3 работает на частоте 16МГц, располагает встроенной памятью ОЗУ/ПЗУ и множеством цифровых портов с 5-вольтовой логикой, поддерживает аналоговые функции и прерывания. Использование UNO R3 328P CH340 Type-C с полноформатными модулями расширения (шилдами) для Arduino обеспечивается наличием 6-пинового коннектора ICSP (ISP). Запись кода пользовательского приложения в контроллер Atmega328 осуществляется в бесплатной интегрированной среде Arduino IDE без использования внешнего программатора, простым подключением к USB порту ПК. Универсальные коммуникационные интерфейсы последовательной связи UART, I2C/TWI и SPI контроллера AVR Atmega328 позволяют с легкостью взамодействовать с разнообразными датчиками и сенсорами, дисплеями, инерционными модулями, радиопередатчиками и другим внешним оборудованием.

Технические характеристики: Модель: UNO R3 Atmega328P 16МГц CH340 Type-C Микроконтроллерная плата Arduino-совместимая / аналог Напряжение питания: 5В (USB), 7-12В (VIN) Уровень напряжения цифровой логики TTL: 5В Основной контроллер: Atmega328P 16МГц SMD Флеш-память: 32 КБ (0.5 КБ заняты загрузчиком) ОЗУ-память: 2 КБ, EEPROM-память: 1 КБ Цифровые входы/выходы (GPIO): 20 ШИМ выходы: 6, разрядность 8-бит Аналоговые входы: 6, разрядность 10-бит Интерфейсы: GPIO, UART, I2C, SPI, ADC, PWM Световая индикация: RX/TX UART, питание, порт 13 USB-контроллер: CH340G (программатор USB/UART-TTL) Размеры платы: 68 х 53 х 13 мм Вес нетто: 20 г.

Комплектация: 1х Плата UNO R3 Atmega328P 16МГц CH340 Type-C 1х Межплатный соединительный коннектор PLS-40 2.54mm 1х Кабель USB2.0 Type-A/Type-C Упаковка: Антистатический пакет, Зип-лок пакет (гриппер) Размеры: 120 х 80 мм Вес брутто: 38 г.

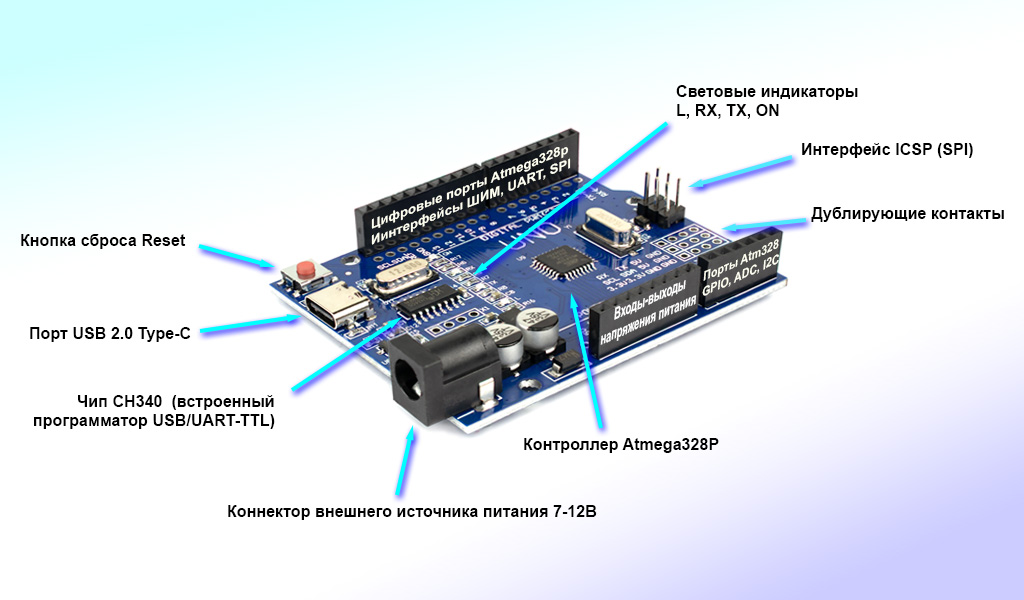

Компоненты, интерфейсы платы UNO R3

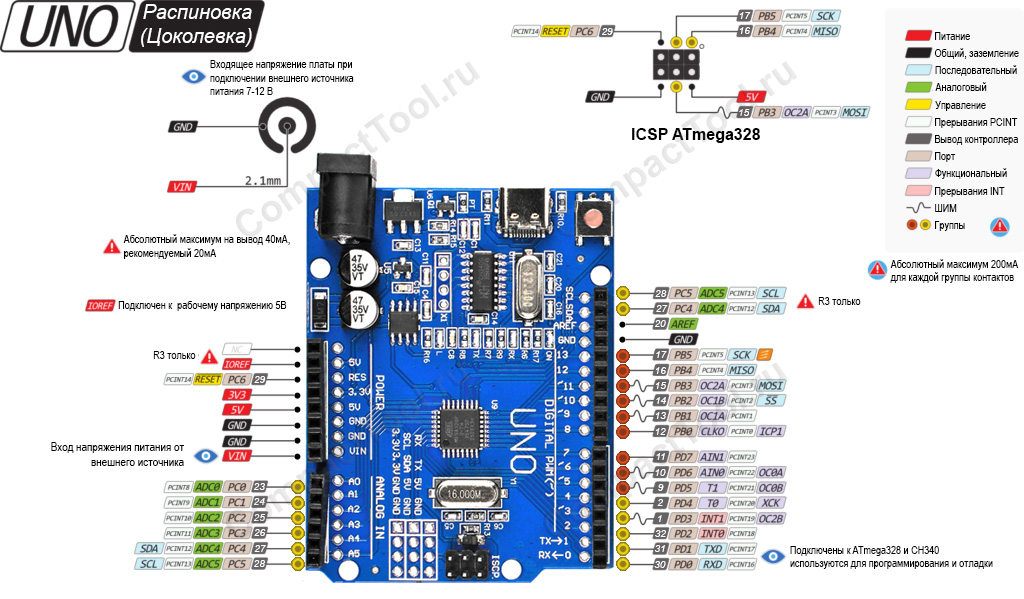

Диаграмма выводов UNO R3
