BGA2689 Широкополосный радиочастотный усилитель 32дБ в диапазоне 0.1-2000МГц

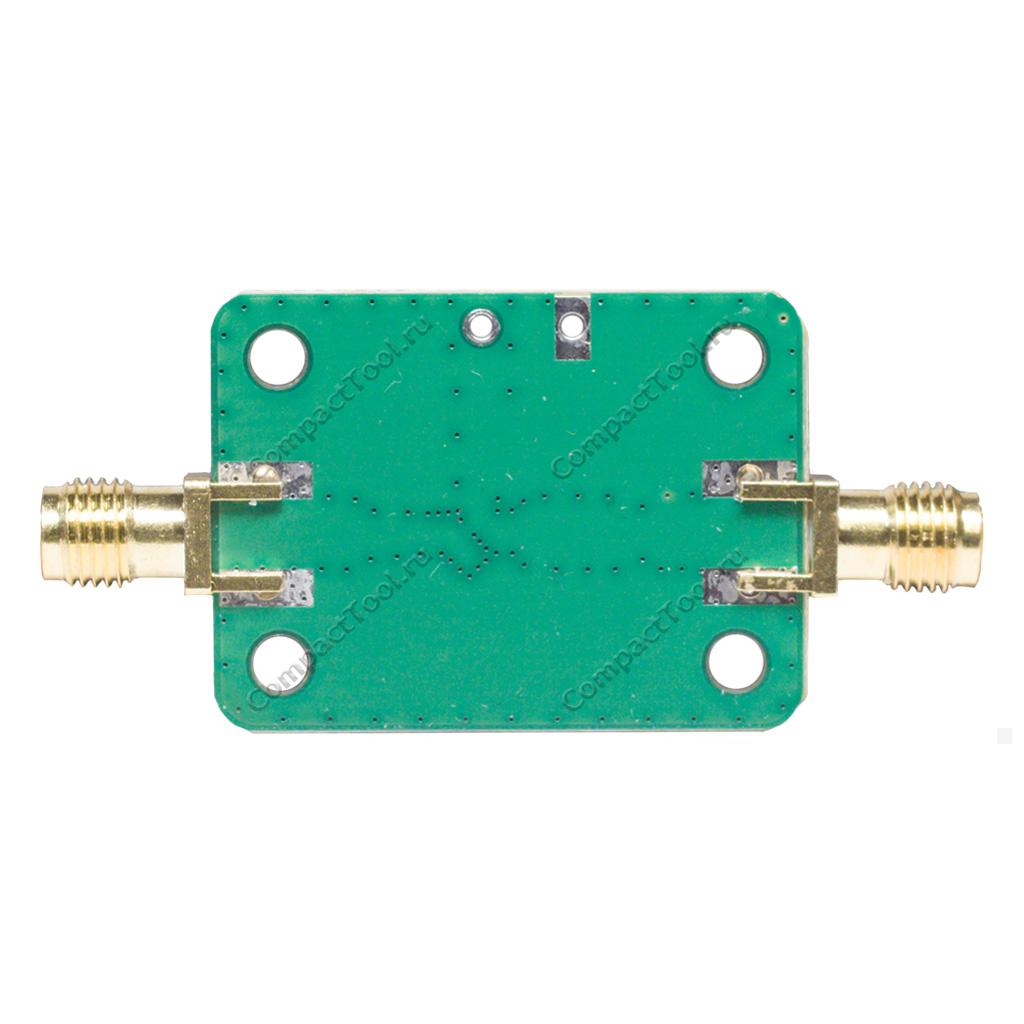

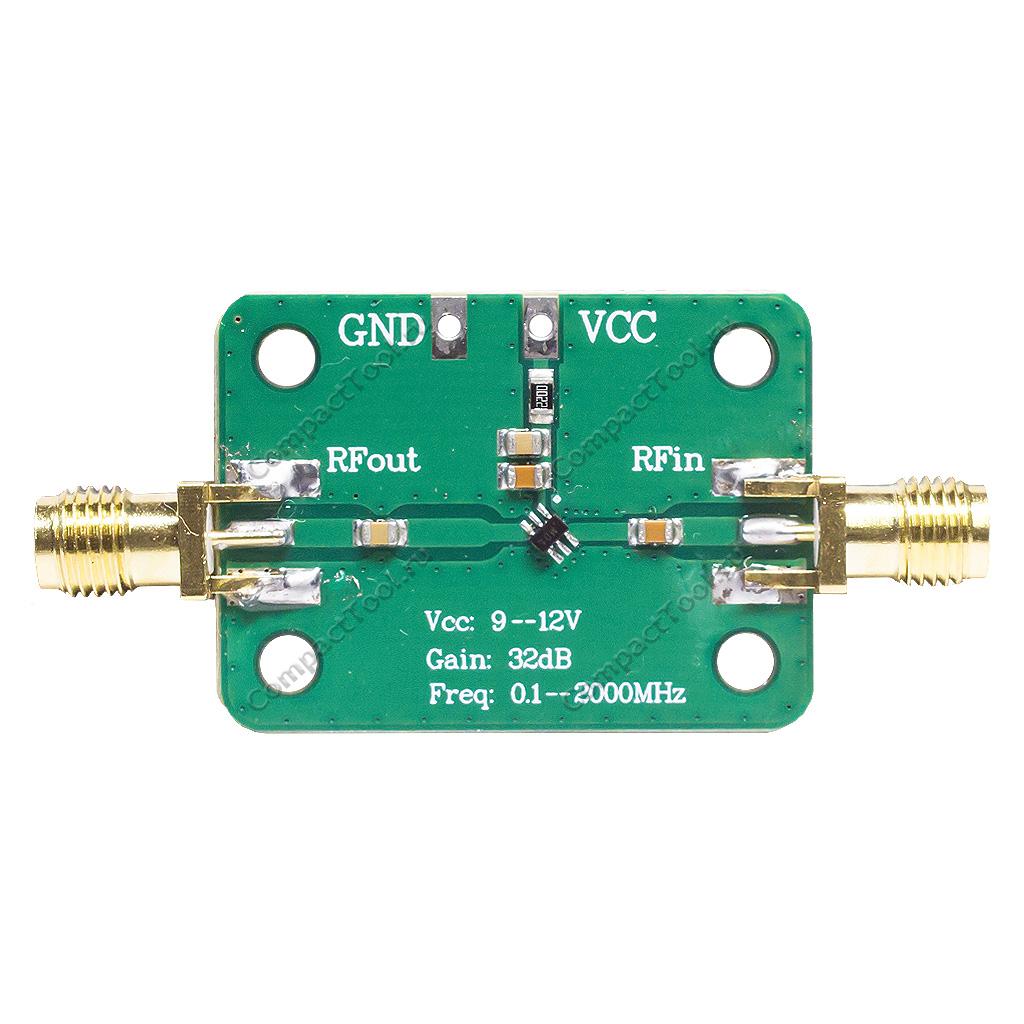

Универсальный широкополосный радиочастотный усилитель на чипе BGA2689 предназначен для усиления маломощных сигналов в самых разных системах радиосвязи. Малошумящий усилитель РЧ-сигнала BGA2689 обладает высоким уровнем усиления до 32дБ в диапазоне частот 0.1-2200 МГц. Итоговая мощность усиления BGA2689 прямо пропорциональна уровню напряжения питания, чип усилителя способен функционировать в пределах +5~12 вольт. Плата ВЧ-усилителя оснащена входным и выходным разъёмами SMA-Female c характеристикой волнового сопротивления 50 Ом.

Характеристики

• Чип усилителя: BGA2689 MMIC NXP Seniconductor
• Напряжение питания: +5~12В постоянного тока
• Потребление тока: 36мА @ 7В
• Диапазон частот сигнала: 0.1-2200 МГц
• Усиление, макс.: 32 Дб
• Выходная мощность, макс.: 13 дБм (20мВ)
• Уровень шума: 3.2дБ @ 950 МГц
• ВЧ-разъём (вход, выход): SMA-Female 50 Ом
• Монтажные отверстия: 4х Ø3.0мм
• Температура: -20°С ~ +65°С
• Размеры: 33.3(52.5) х 24.8 х 6.5 мм
• Вес: 5.9 г.

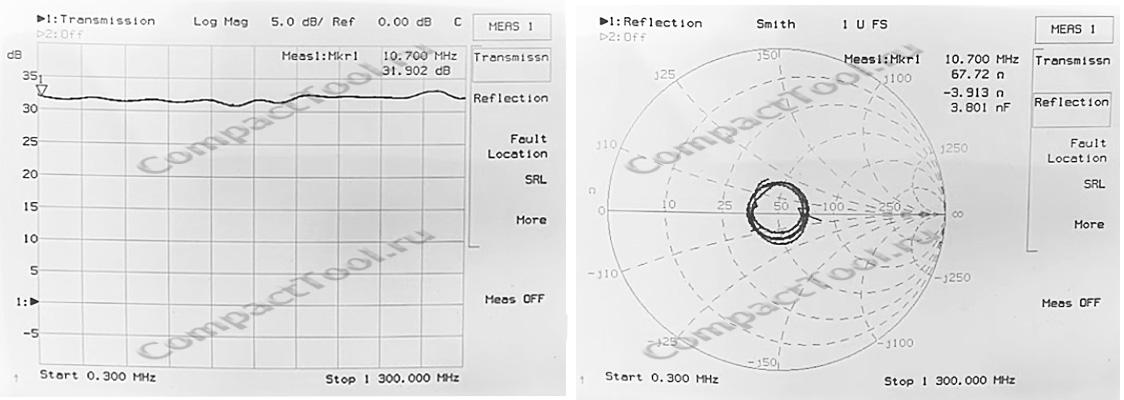

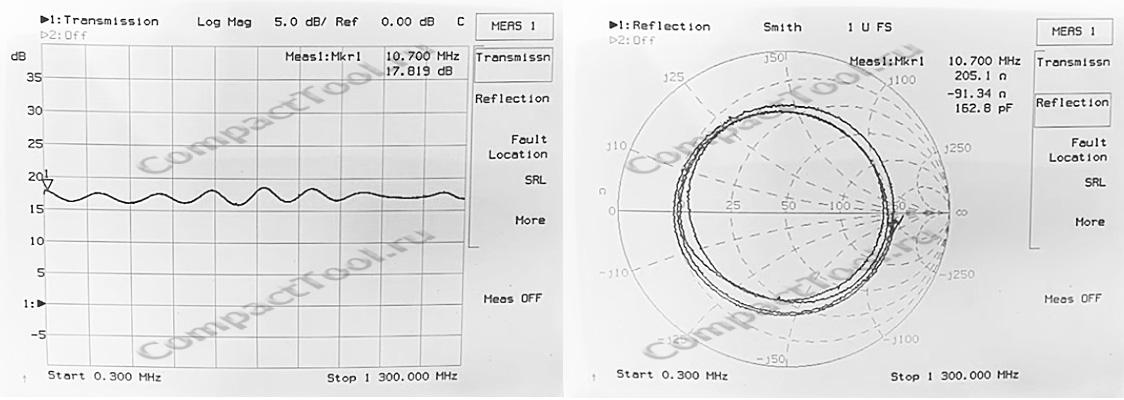

Диаграмма усиления сигнала в диапазоне частот, диаграмма полного сопротивления Вольпера-Смита:

Напряжение питания 5В

Напряжение питания 11В

Документация

1. Спецификация усилителя BGA2689 NXP (англ., PDF)
