Беспаечная макетная плата 400 точек 4 ряда
Арт. 12718
90 ₽
более 500 шт.
Описание
Беспаечная плата на 400 посадочных мест для разработки/прототипирования электронных схем позволяет легко и быстро выполнять соединение различных мелких электронных компонентов. Беспаечная плата состоит из трёх секций, объединённых между собой, и предоставляет для свободного монтажа рабочее пространство из 300 соединений, а также суммарно 100 (2х50) дополнительных разнополярных соединений для подключения всей собранной схемы или её определённой части к подведённому напряжению питания. Благодаря элементам крепления типа "замок" в каждой секции, сразу несколько аналогичных беспаечных плат могут быть сгруппированы в одну.
Основная рабочая зона беспаечной платы имеет индексируемую буквенно-цифровую разметку. Две области подведения напряжения, расположенные по обе стороны рабочей зоны, выделены цветовой индикацией и специальными символами, определяющими плюсовую и минусовую полярности. Именуемое "шагом" расстояние между контактами для основной и дополнительных областей составляет 2.54 мм (или 0.1 дюйма). Стандартный шаг 2.54 мм обеспечивает совместимость с современными микроконтроллерными платами и разнообразными модулями расширений для них.

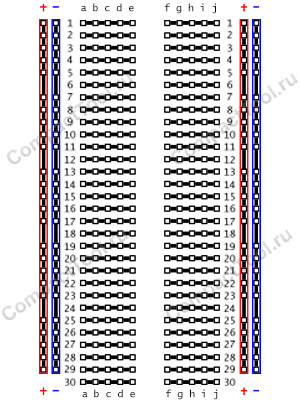

Диаграмма внутренней коммутации контактов беспаечной платы
Технические характеристики
- Количество посадочных мест (соединений) в зонах
- свободного монтажа: 300
- напряжения питания: 100 (2х50)
- Размеры: 84 х 55 х 9 мм
- Вес нетто: 35 г
