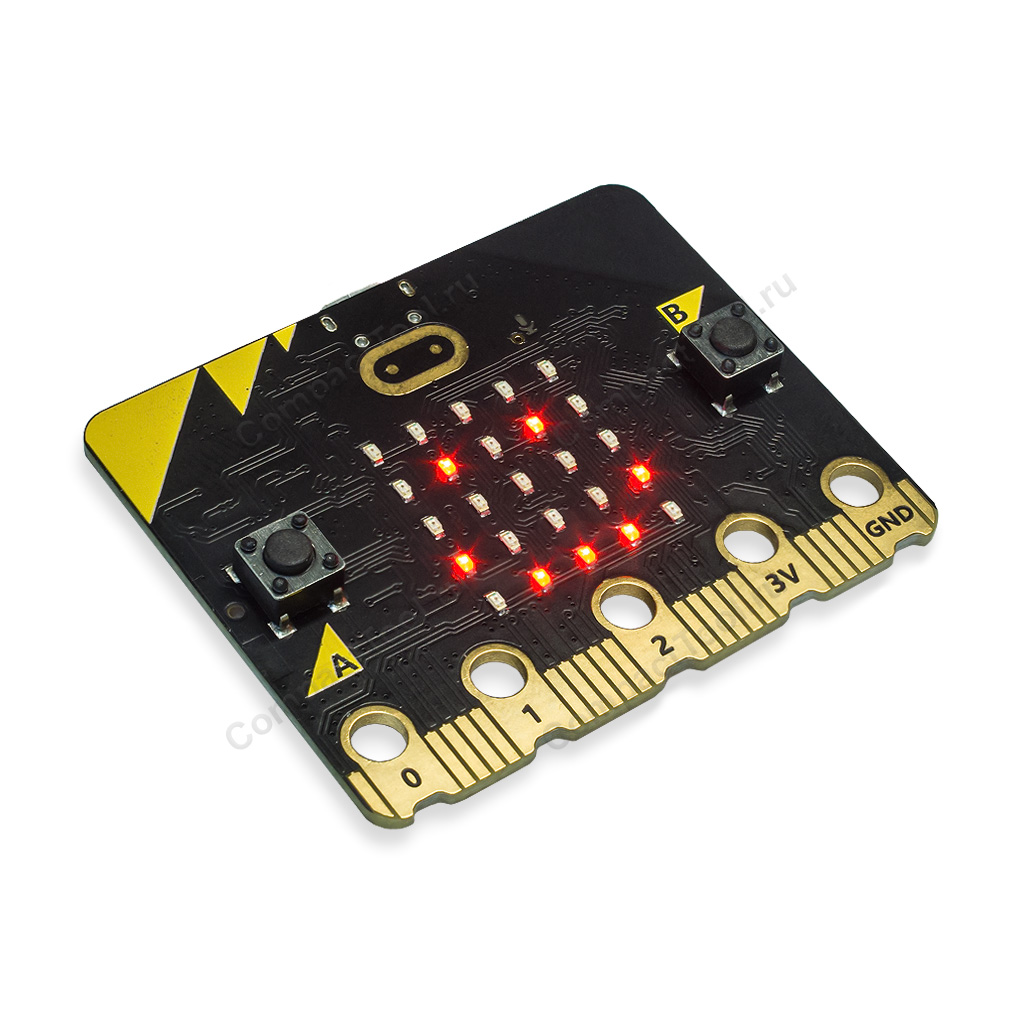

BBC micro:bit V2.2 Микроконтроллер для обучения программированию
Арт. 17095
2 380 ₽
менее 10 шт.
Описание
Проект BBC micro:bit — невероятно простая и доступная цифровая платформа, полноценный аппаратно-программный комплекс для изучения основ программирования, наиболее распространённая в сфере развивающего образования для аудитории младших и средних классов в 80+ странах мира. Платформа BBC micro:bit рассчитана на учащихся в возрасте от 8 лет и старше с любым уровнем подготовки, даже с нулевым опытом. Она объединяет обширный учебный материал, в свободном доступе излагаемый современными, максимально доступными и понятными методами, включая игровую форму для самых юных учеников, с возможностью воспроизведения любых учебных примеров на реально существующем оборудовании - одноимённом миниатюрном одноплатном компьютере собственной разработки. Для BBC micro:bit сторонними производителями выпускается множество разнообразных электронных модулей и конструкторов, расширяющих возможности компьютера.
Технические харктеристики
- Модель: BBC micro:bit V2.2*
- Питание: 5В (через USB), 1.8 ~ 3.6В (через батарейный коннектор)
- Потребляемый ток, макс.: 300мА
- Напряжение логики ввода-вывода: 3.3В
- Ток логического ввода-вывода, макс.: 5мА (суммарный ток не более 190мА)
- Контроллер: nRF52833, 32-разрядный ARM Cortex-M4 64МГц с ОЗУ 128КБ и ПЗУ 512КБ
- Беспроводная связь: Bluetooth 5.1/BLE на частоте 2.4 ГГЦ со скоростью 1-2 Мб/с, поддержка функции NFC
- Индикаторы: матрица 5 х 5 светодиодов (программируемая), питание, активность USB, микрофон
- Управление: кнопки А и В, сенсорная кнопка с логотипом, кнопка Сброс (Reset)
- Встроенные датчик и сенсоры для измерения
- Инерции LSM303AGR. Содержит 3-x осевой акселерометр ±2g/±4g/±8g/16g и 3-х осевой магнитометр (компас), 16-разрядный
- Интенсивности окружающего освещения
- Температуры в диапазоне -40°C ~ +105°С
- Громкости звука в диапазоне 100 Гц ~ 80 кГц (всенаправленный микрофон) SPU0410LR5H-QB-7 MEMS
- Звуковоспроизведение: встроенный пьезоизлучатель MLT-8530 с резонансной частотой 2.7кГц и уровнем громкости 80дБ@10см
- Встроенный АЦП: 6 каналов, разрядность 10 бит
- Интерфейсы расширения: 19х порт ввода-вывода общего назначения (GPIO), последовательный UART, I2C, SPI, 6х ADC, 3x TOUCH, 3х PWM
- Разъёмы и коннекторы
- Батарея: JST S2B-PH-SM4-TB(LF)(SN)
- Обновление ПО и питание: USB micro-B
- Расширение: боковой коннектор 25 контактов (20 узких с шагом 1.27мм + 5 широких с круглым отверстием под зажимы "банан" или "крокодил")
- Поддержка языков программирования: JavaScript (MakeCode), microPython, C/C++ (Arduino)
- Поддержка ОС: Windows, MacOS, iOS, Android
- Размеры: 51.60 х 42.00 х 11.65мм
- Вес нетто: 10 г.
Комплектация
- 1х BBC Micro:bit V2.2
- 1x Краткая инструкция пользователя
Упаковка
- Антистатический пакет
- Размер: 117 х 80 х 12 мм
- Вес брутто: 12 г.

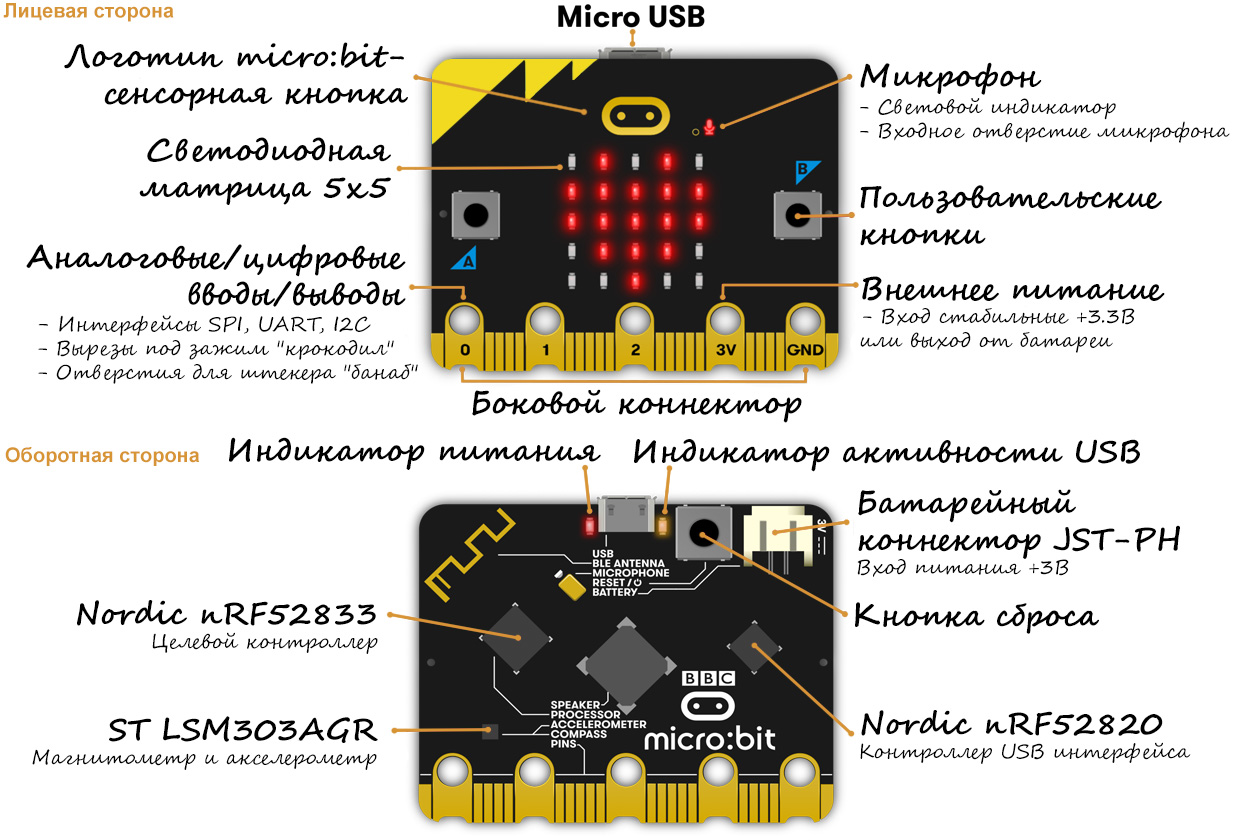

Компоненты компьютера
Кнопки
Компьютер BBC micro: bit имеет две кнопки с лицевой стороны и одну кнопку с оборотной стороны, работающие только на удержание. Кнопки подтянуты к высокому уровню - логической единице. Кнопка RESET соединена с обоими чипами nRF52 и предназначена для их перезапуска. Кнопки А и В с лицевой стороны программируются в пользовательском приложении. Эти кнопки соединены с портами общего назначения GPIO, расположенными на боковом коннекторе.
Дисплей
Дисплей BBC micro:bit — это светодиодный массив 5х5, способный программно изменять интенсивность своего свечения с максиальной градацией из 255 шагов. LED-матрица также используется для измерения уровня окружающего освещения.
Инерциальный датчик
Во встроенном в micro:bit чипе LSM303AGR совмещены 3-х осевой акселерометр и 3-х осевой магнитометр, чувствительные к физическому ускорению (например, свободному падению, тряске или жестам) и силе магнитного поля. Оба сенсора могут функционировать независимо друг от друга, и передавать данные в основной контроллер nRF52 по последовательной шине I2C.
Температурный сенсор
Температурный сенсор является частью основого контроллера nRF52. Он способен измерять окружающую температуру в диапазоне -40°С ~ 105°C.
Звуковой динамик
На печатной плате компьютера BBC micro:bit установлен простой магнитный пьезоизлучатель для вывода монофонических звуков с громкостью до 80дБ (на расстоянии 10 см).
Микрофон
Электромеханический микрофон одноплатного ПК BBC micro:bit отвечает за распознавание звуков в частотном диапазоне 100Гц ~ 80кГц. Для отображения рабочего состояния микрофона, на плате расположен отдельный световой индикатор.

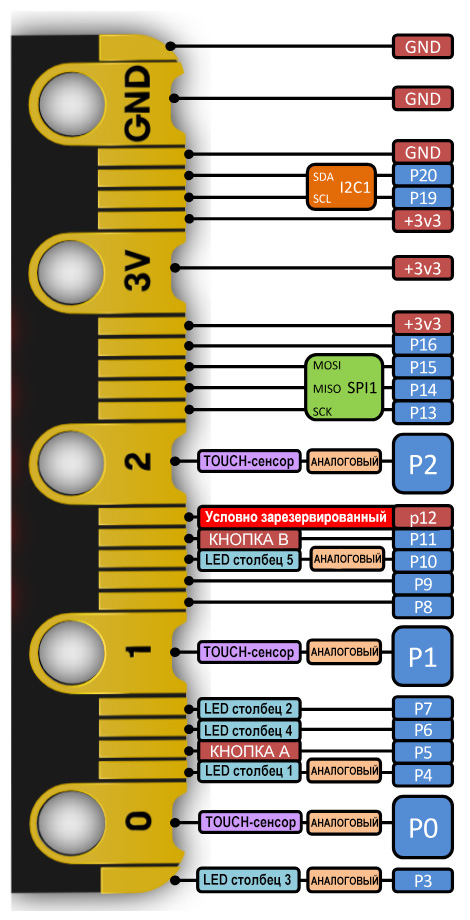

Боковой коннектор
Основной контроллер nRF52833 обладает огромным потенциалом в расширении возможностей одноплатного компьютера за счёт возможности коммуникации с внешними схемами и компонентами. Для этих целей плата BBC micro:bit имеет боковой коннектор с набором из 25 контактов раличной формы и назначения, в том числе линий 3-вольтового напряжения питания, предназначенных для свободного использования. Присутствуют 5 широких контактов базового интерфейса с отверстием Ø4мм для подключения соединительных штекеров типа "банан" или зажимов "крокодил", а также 20 узких контактов с шагом 1.27мм, подключенных к контроллеру nRF52833 только с лицевой стороны платы.
| Имя | Порт nRF52833 | Функция | Интерфейс | Подтяжка к высокому уровню |
| P3 | P0.31/AIN7 | Вывод | LED столбец 3, GPIO, Аналоговый, PWM, UART | - |
| P0/RING0 | P0.02/AIN0 | Ввод | GPIO, Аналоговый, TOUCH-сенсор, PWM, UART | внешняя 10МОм |
| P4 | P0.28/AIN4 | Вывод | LED столбец 1, GPIO, Аналоговый, PWM, UART | - |
| P5 | P0.14 | Ввод | КНОПКА A, GPIO, PWM, UART | внешняя 10кОм |
| P6 | P1.05 | Вывод | LED столбец 4, GPIO, PWM, UART | - |
| P7 | P0.11/TRACEDATA2 | Вывод | LED столбец 2, GPIO, PWM, UART | - |
| P1/RING1 | P0.03/AIN1 | Ввод | GPIO, Аналоговый, TOUCH-сенсор, PWM, UART | внешняя 10МОм |
| P8 | P0.10/NFC2 | Ввод | GPIO, PWM, UART, NFC2 | - |
| P9 | P0.09/NFC1 | Вывод | GPIO, PWM, UART, NFC1 | - |
| P10 | P0.30/AIN6 | Вывод | LED столбец 5, GPIO, Аналоговый, PWM, UART | - |
| P11 | P0.23 | Ввод | КНОПКА B, GPIO, PWM, UART | внешняя 10кОм |
| P12 | P0.12/TRACEDATA1 | Ввод | Зарезервированный, GPIO, PWM, UART | - |
| P2/RING2 | P0.04/AIN2 | Ввод | GPIO, Аналоговый, TOUCH-сенсор, PWM, UART | внешняя 10МОм |
| P13 | P0.17 | Ввод | GPIO, SPI_SCLK, PWM, UART | - |
| P14 | P0.01/XL2 | Ввод | GPIO, SPI_MISO, PWM, UART | - |
| P15 | P0.13 | Ввод | GPIO, SPI_MOSI, PWM, UART | - |
| P16 | P1.02 | Ввод | GPIO, PWM, UART | - |
| 3V | - | - | Домен питания, напряжение +3.3В | - |
| P19 | P0.26 | Вывод | I2C_SCL, GPIO, PWM, UART | внешняя 4.7кОм |
| P20 | P1.00/TRACEDATA0 | Ввод | I2C_SDA, GPIO, PWM, UART | внешняя 4.7кОм |
| GND | - | - | Домен питания, общий ноль | - |
Примечание. Выделенным шрифтом отмечены функции по умолчанию.
Контакты P3, P4, P6, P7, P9 и P10 соединены с LED-матрицей, они также связаны с режимом чувствительности к окружающему освещению. Контакты P5 и P11 назначены на две кнопки и подтянуты к высокому уровню. Контакты P19 и P20 сопряжены с шиной I2C, используемой встроенным инерциальным датчиком, они подтянуты к высокому уровню.

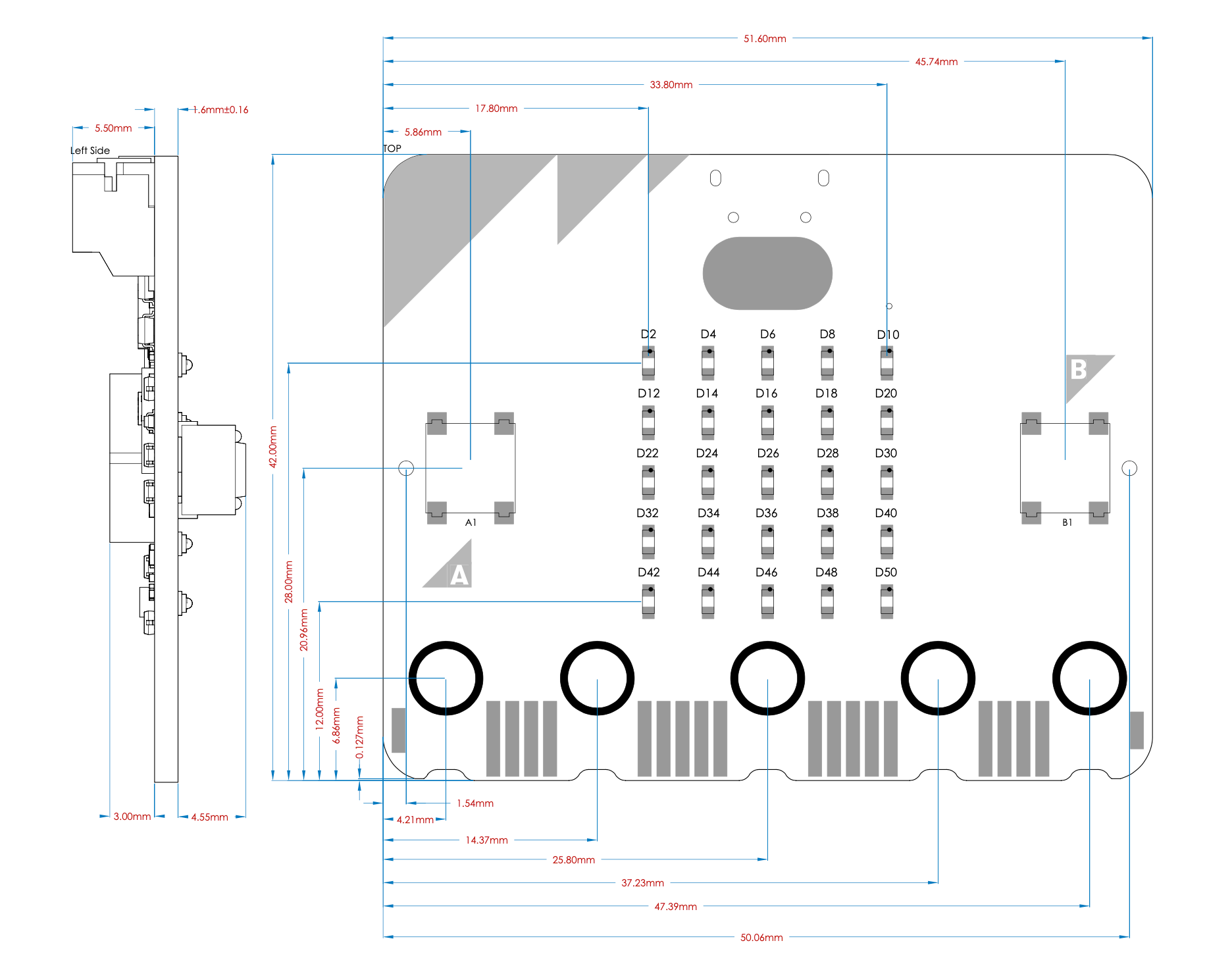

Физические размеры
Документация и ПО
