Barcode-Scanner-Module-D - сканер штрих-кодов и QR-кодов

Сканер штрихкода и QR-кода Barcode-Scanner-Module-D

Модуль сканера штрих-кодов Barcode-Scanner-Module-D - это высокоинтегрированный малогабаритный модуль сканирования двумерных кодов круглой формы с круглым светодиодным дисплеем, который подходит для использования в системах сканирования кодов. Модуль использует передовые алгоритмы распознавания изображений, которые позволяют легко считывать все виды одномерных и двумерных штрих-кодов. Встроенный интерфейс UART позволяет легко и удобно интегрировать его в различные встроенные устройства.

Характеристики:
Разрешение: 640x480
Угол сканирования: 70° по горизонтали, 55° по вертикали, поворот на 360°
Режим сканирования: индуктивное сканирование, непрерывное сканирование
Точность: одномерный код ≥5 MIL, двумерный код ≥10 MIL
Интерфейс: последовательный порт UART (по умолчанию 9600 8N1)
Индикатор LED: Синий: cканирование / Зеленый: декодирование выполнено успешно
Напряжение питания: 3.3 В
Ток: 120 мА
Рабочая температура: -30°C ~ +70°C
Температура хранения: -40°C ~ +80°C
Влажность среды: относительная 5% ~ 95% (без конденсации)
Электростатическая защита: контактный разряд ±6 КВ, воздушный разряд ±12 КВ
Влагозащита: IP54 (front)
Размер: 21*21*8,9 мм
Вес: 5 г.

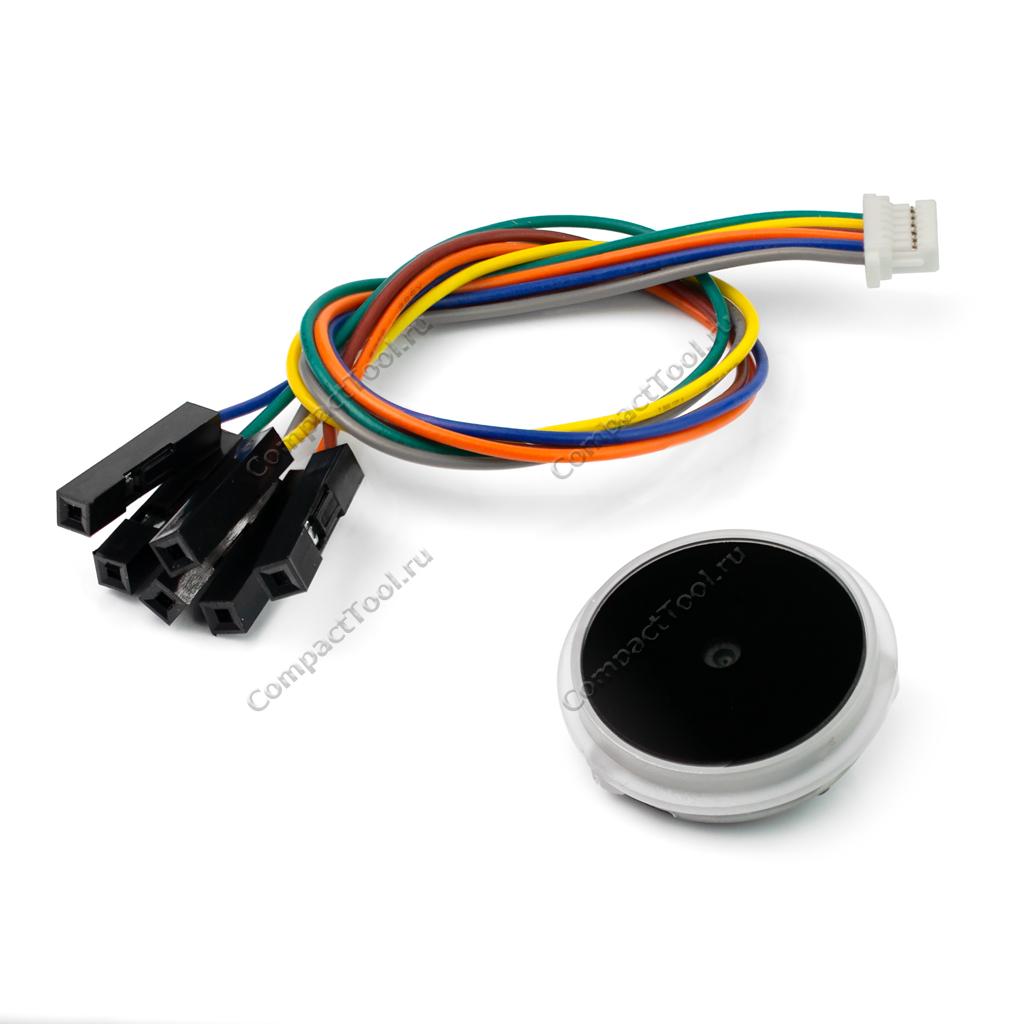

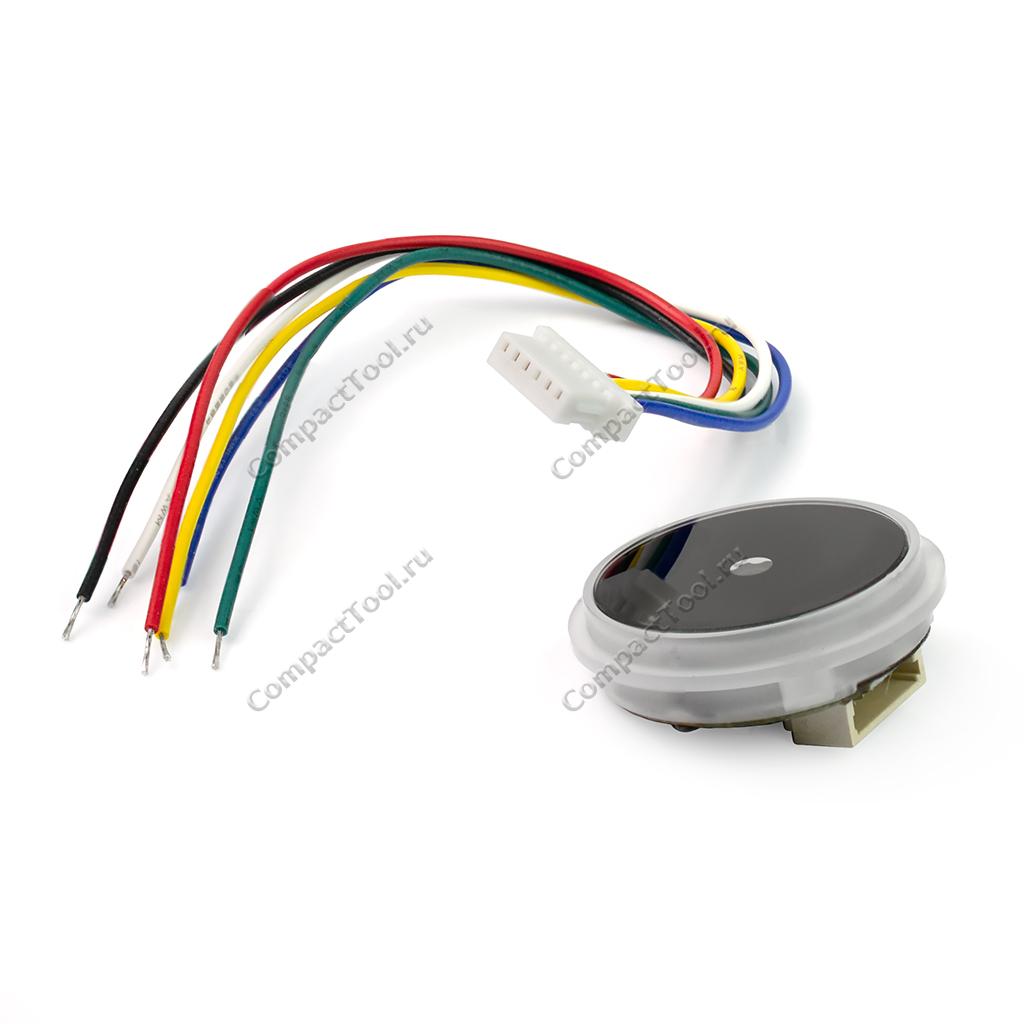

Комплектация:
Модуль сканера - 1 шт
Кабель с разъемом шаг 1 мм 6-pin - 1 шт
Кабельная сборка 6-pin (шаг 1 мм) to Dupont 6-pin - 1 шт

Рапиновка от ∇ слева на право:
PIN1 - GND
PIN2 - RX - прием последовательный порт TTL
PIN3 - TX - отправка
PIN4 - VCC - источник питания
PIN5 - NC
PIN6 - NC

Таблица поддерживаемых систем кодирования:

Примечание: Система кодов, отключенная по умолчанию - это тип системы кодов, которую модуль поддерживает для сканирования, но по умолчанию она отключена и требует от пользователя вручную отсканировать код настройки, чтобы включить ее.
